UART、SPI、 I2C等串行通信是嵌入式开发中非常常见的通信方式，这些通信的最底层通信原理其实不难，但很多初学者却学不会。
今天分享一些常见通信的底层数据传输原理。
1UART串口
UART：Universal Asynchronous Receiver/Transmitter，通用异步收发传输器。

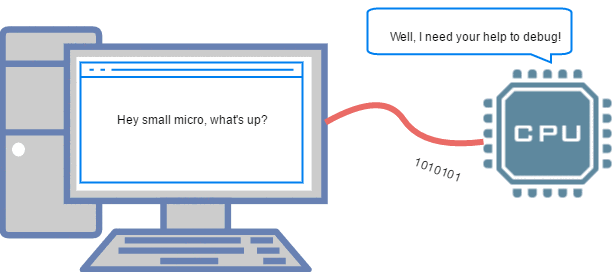

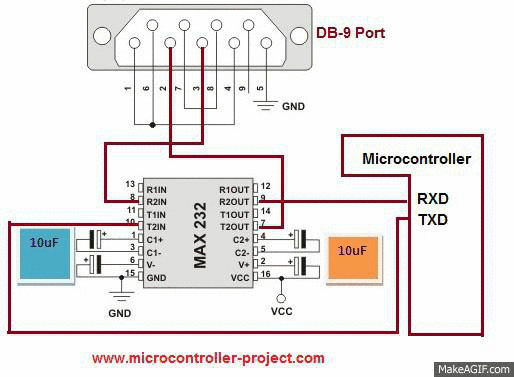

UART串口是最常见的一种串口通信，下面是串口连接上位机电脑，以及RS232应用的动画。
▲ PC 上通过UART来调试MCU
2SPI串行通信
SPI：Serial Peripheral Interface，串行外设接口。
SPI是一种常见的串行同步通信协议，其应用也非常广泛。

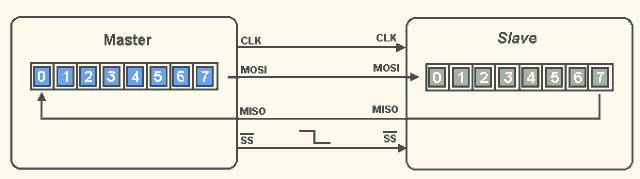

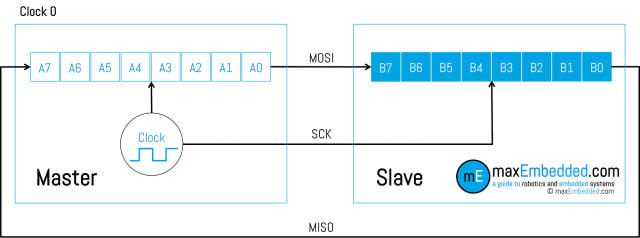

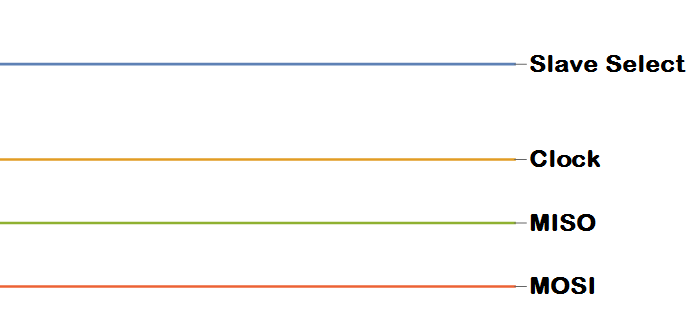

下面是SPI数据传输的时序图：
▲ SPI 数据传输 （1）
3I²C通信

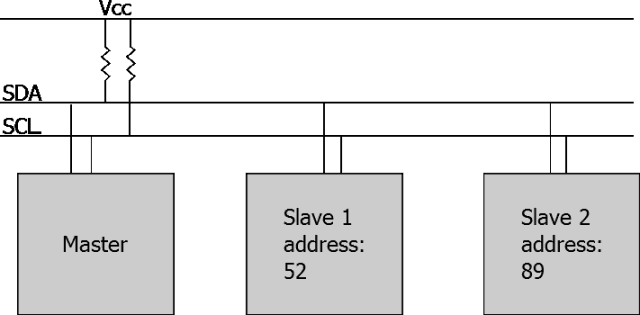

I²C：Inter-Integrated Circuit，字面意思是集成电路之间，是I²C Bus简称。
I²C主要是通过地址来区分识别从机，其通信原理相对较简单。

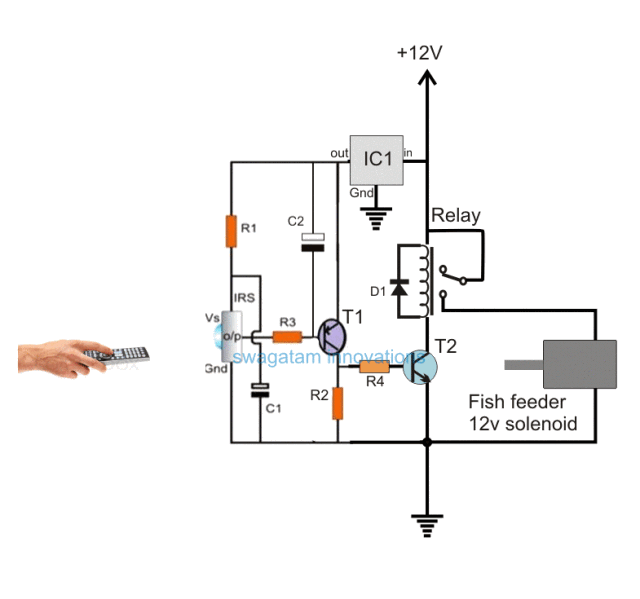

4红外遥控
红外遥控在我们现实生活中比较常见，家庭各种遥控器大部分都是红外遥控。
红外遥控是通过控制脉宽（高低电平的时间）来实现通信的，只是它是通过红外无线信号建立通信链路（红外遮挡了就不行，但可反射）。

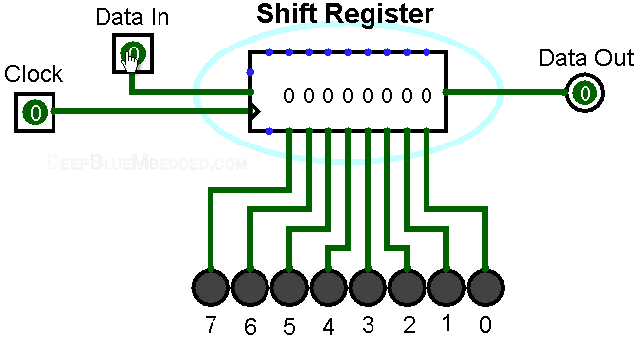

5串并转换电路
串并转换，就是串行数据转成并口数据，通过时钟控制串行数据一位一位传输，凑整（8位）就是一个并行数据了。
这种转换器有很多现成的芯片，原理很简单。
▲ 串行传输示意图
6其他

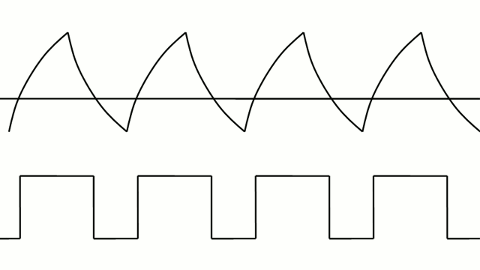

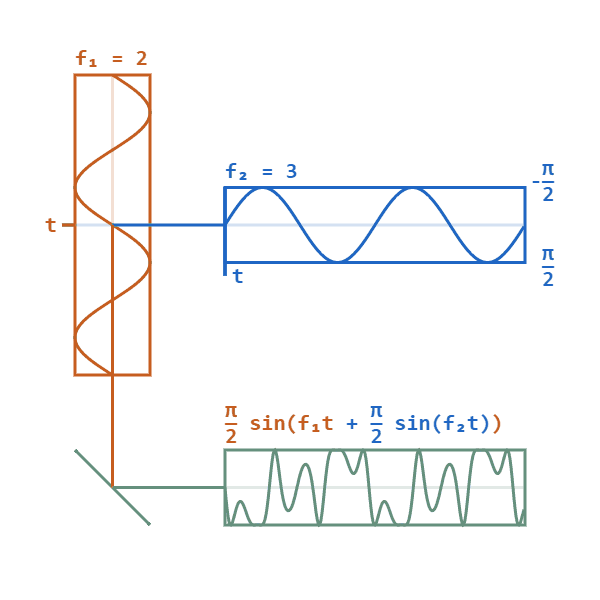

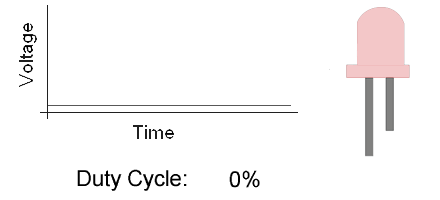

这里再分享一些其他串行传输的原理（波形）：
声明：本文素材来源网络，版权归原作者所有。如涉及作品版权问题，请与我联系删除。
