在ubuntu安装vscode及Proteus仿真运行stm32程序

一、安装vscode

1、 网页下载deb安装包

https://code.visualstudio.com/Download

点击下方如图所示.deb 64 bit下载安装

2、在命令行中安装

输入代码：

 |sudo dpkg -i code_1.51.0-1604600753_amd64.deb

若出现错误，则会提示dpkg，处理软件包XXX时出错
依赖关系问题，仍未被配置
使用命令：

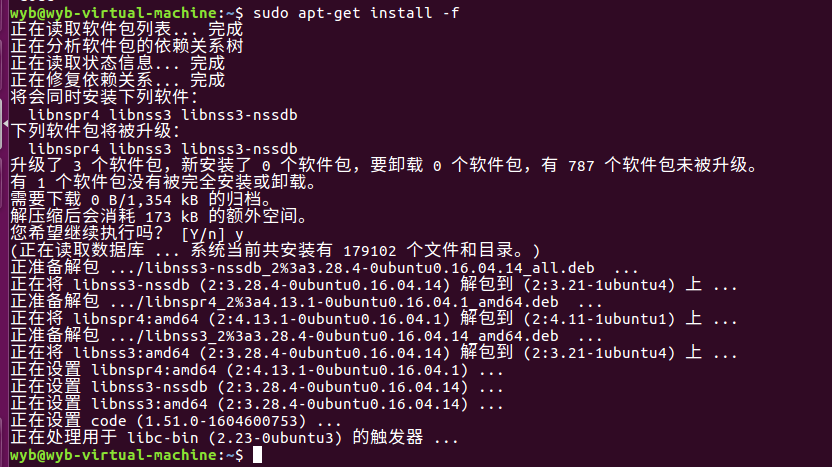

1|sudo apt-get install -f

3、 在命令行执行

命令行输入：

1|code

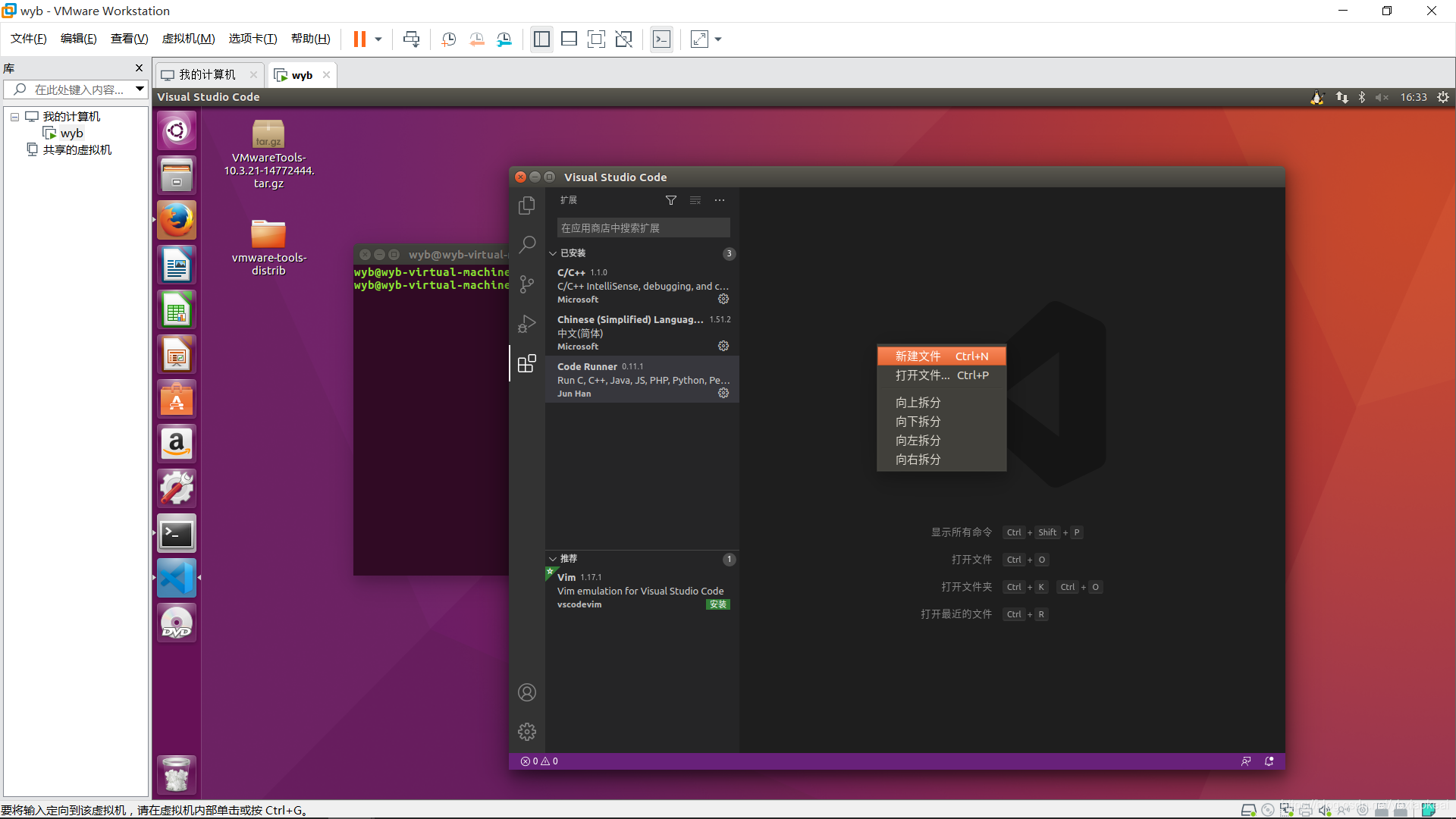

4、汉化

5、在ubuntu中用vscode编译调试C\C++

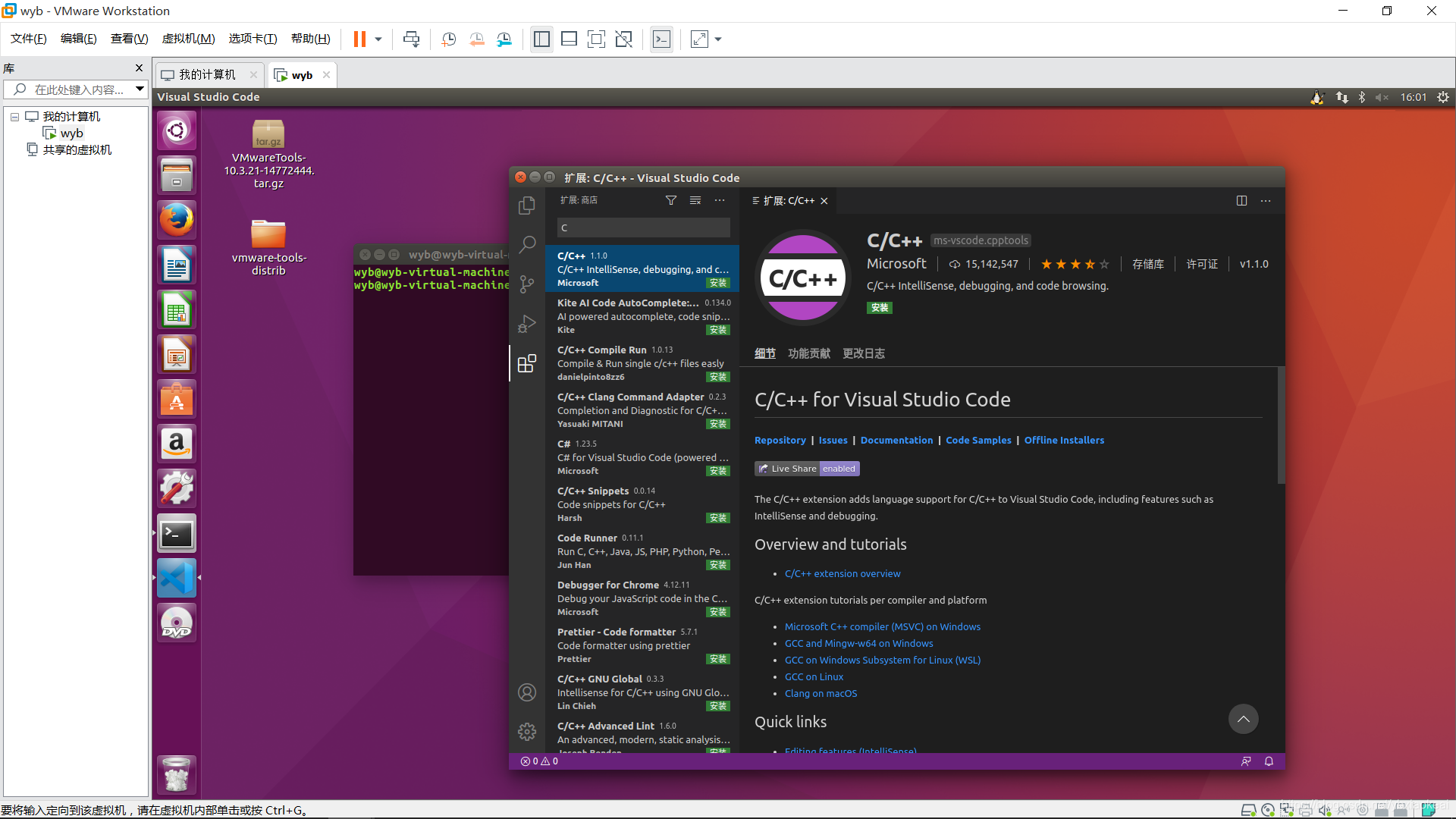

1.安装vscode的C\C++插件

2.安装vscode的Code Runner插件

6、编译运行程序

新建文件

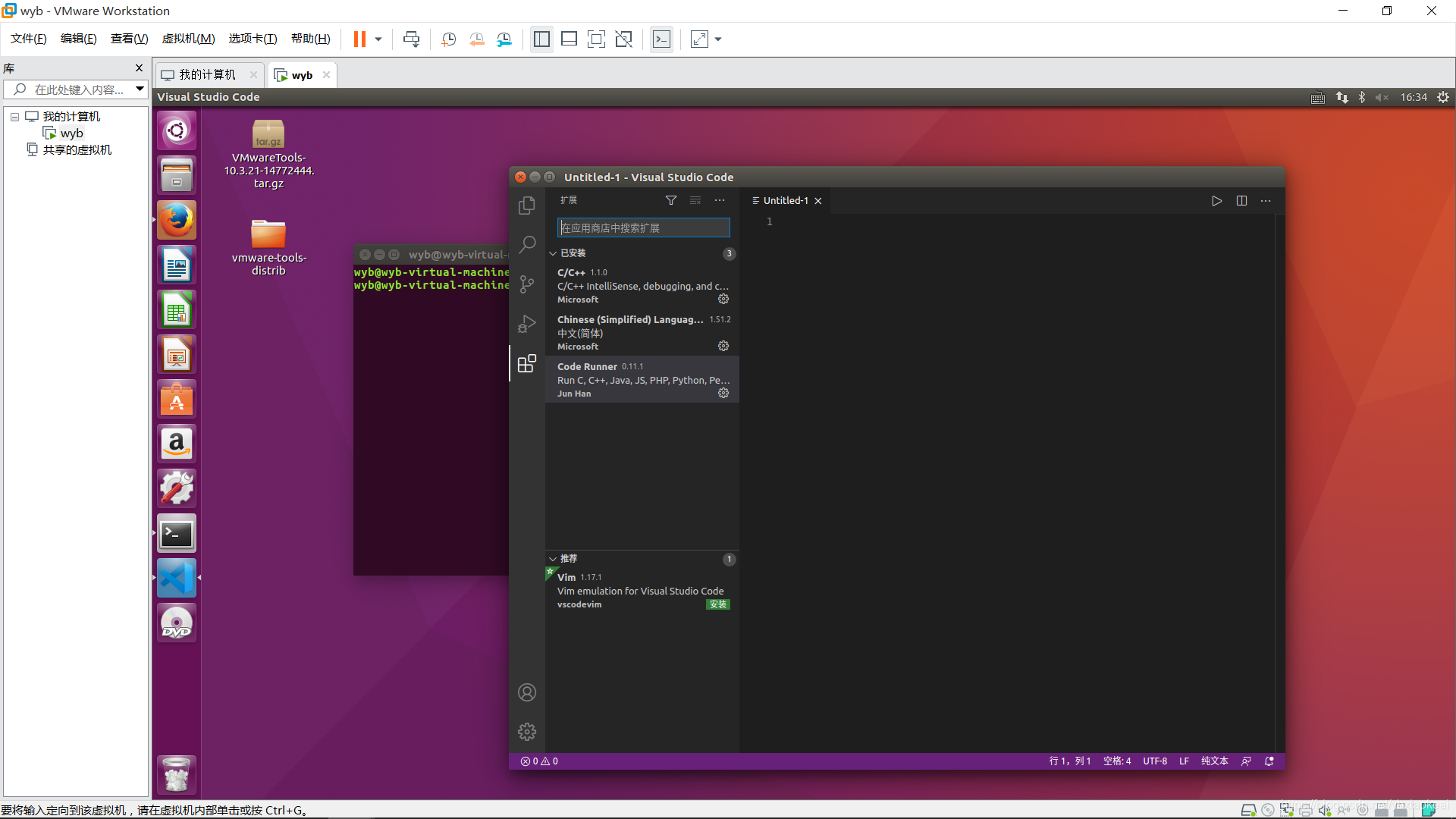

出现空白文档

输入代码：

#include <stdio.h>
int main()
{
   char name[100];
   printf("What is your name?\n");
   scanf("%s",name);
   printf("Hello,%s,nice to meet you!\n",name);
}

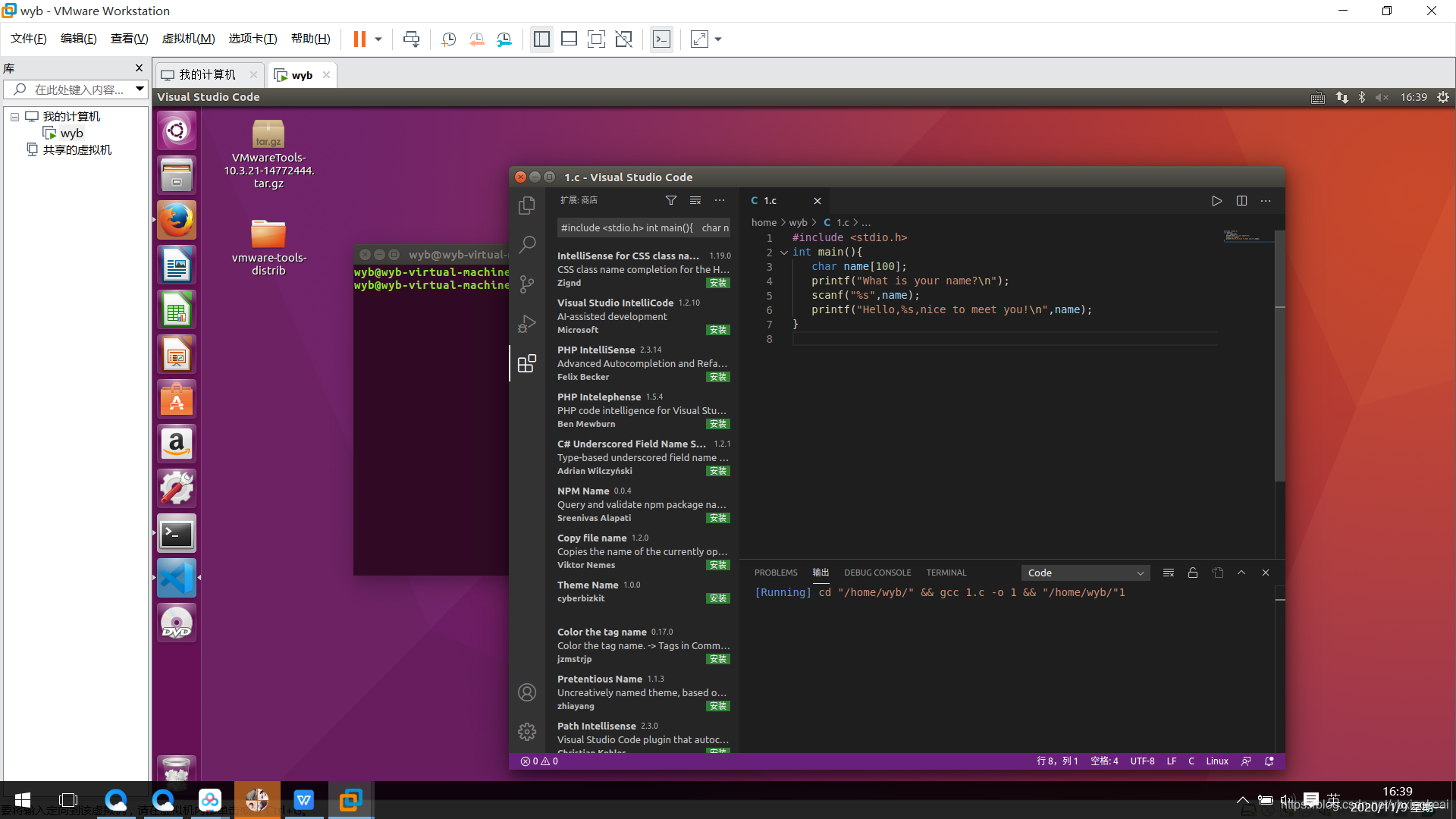

保存为.c文件并运行,此时异常运行
运行方式:
键盘快捷键 Ctrl+Alt+N
快捷键 F1 调出 命令面板, 然后输入 Run Code
在编辑区，右键选择 Run Code
在左侧的文件管理器，右键选择 Run Code
右上角的运行小三角按钮

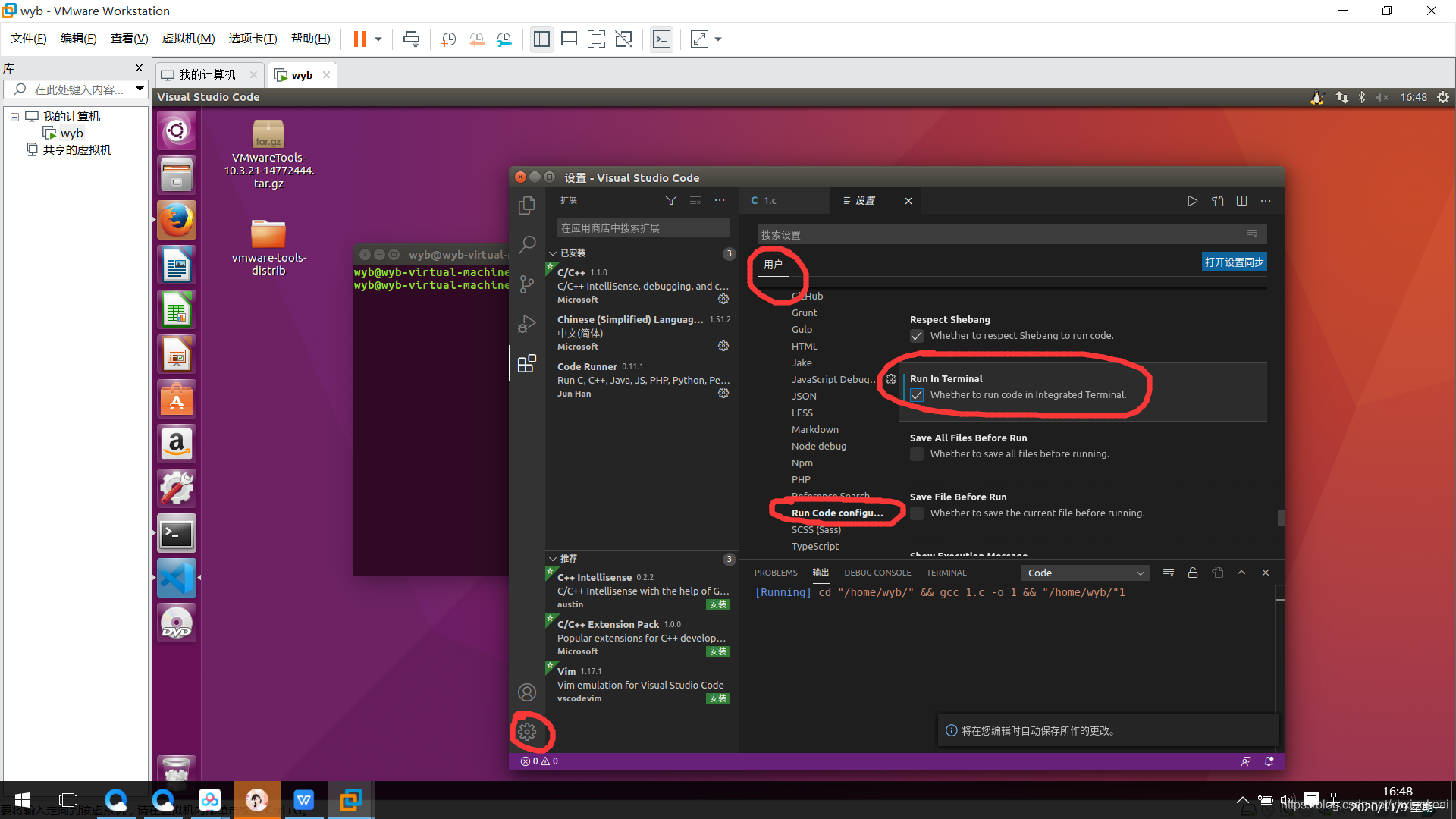

设置–用户–拓展–Run Code Configuration找到Run In Terminal勾选上

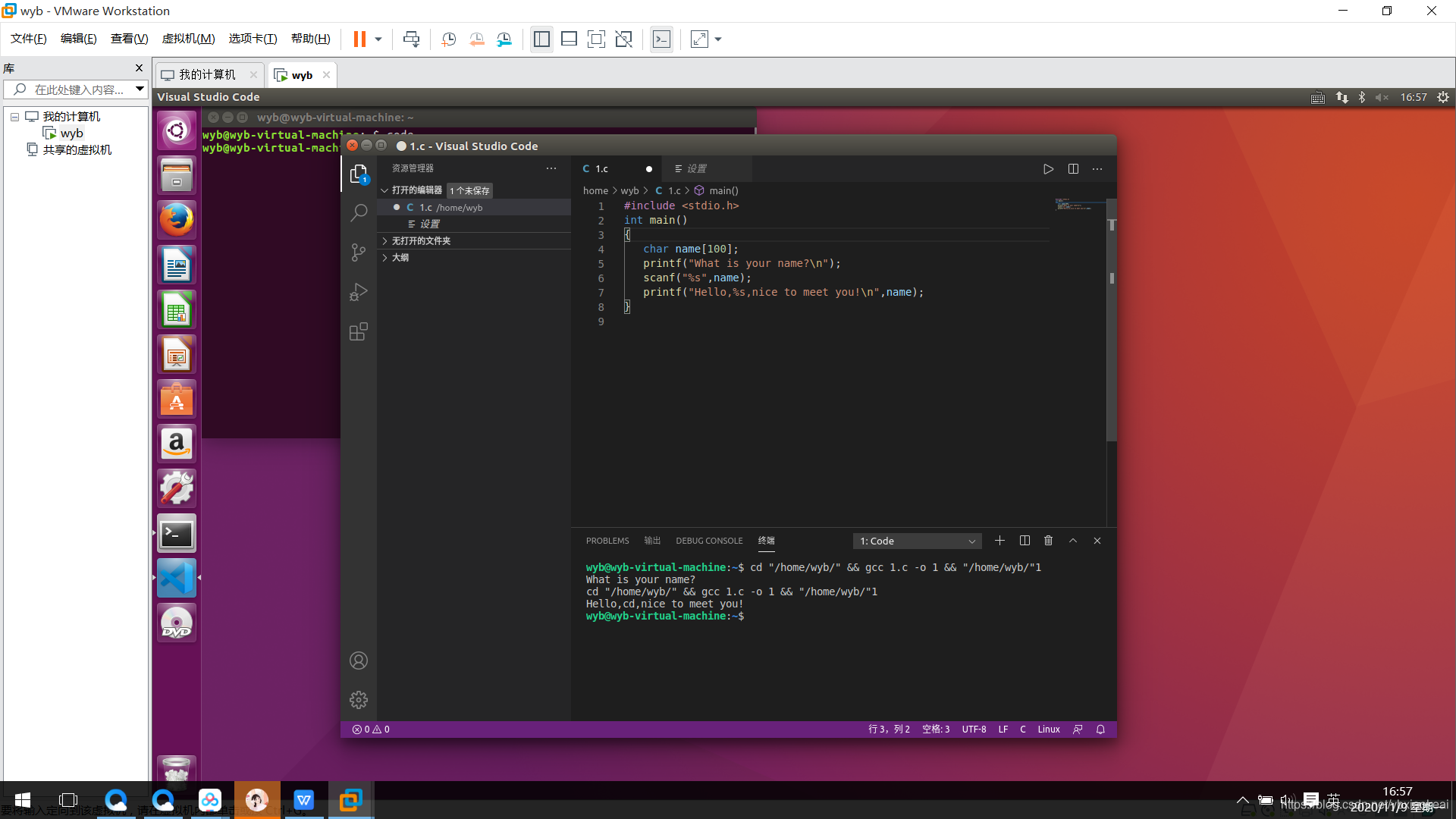

勾选完成后重新点击运行即可正常运行

二、Proteus仿真运行stm32程序

1、创建工程

点击创建新工程，输入工程名、安装路径,然后点击Next

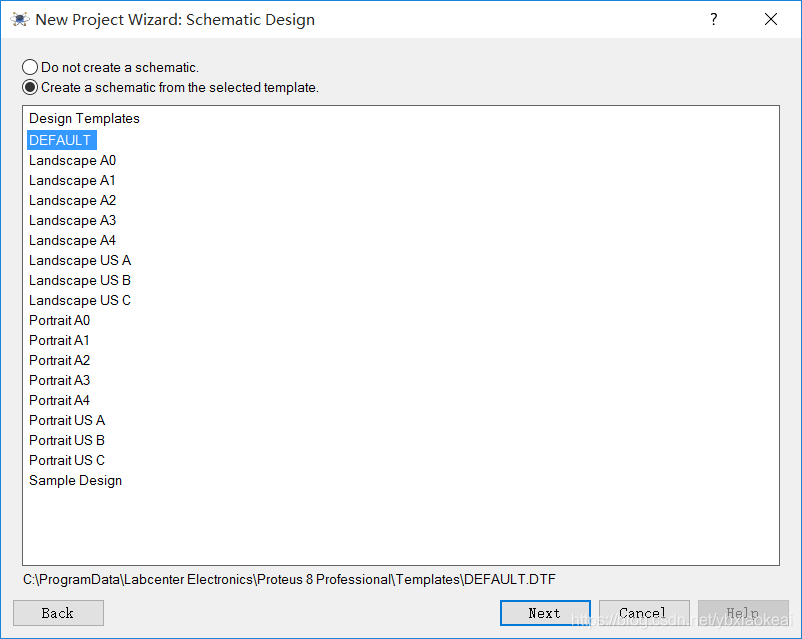

选择Create a schematic from the selected template，Next

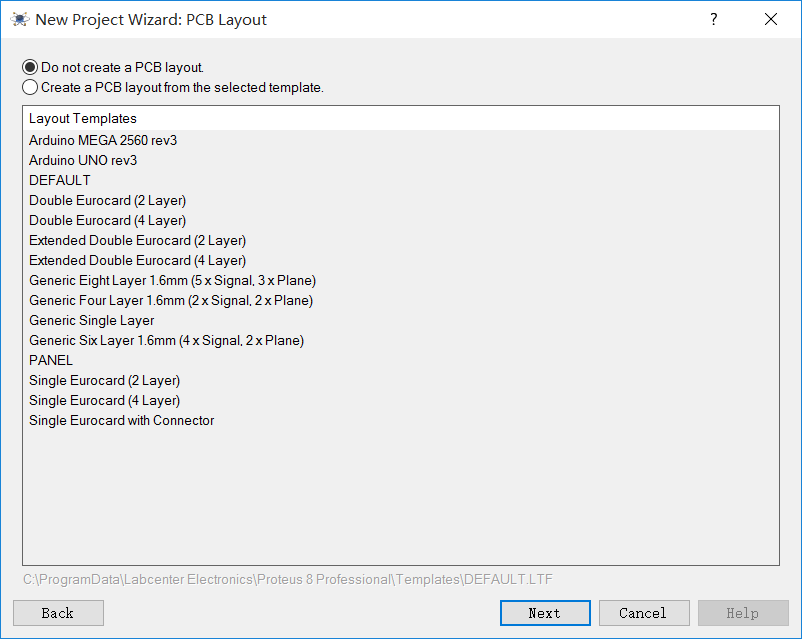

选择Do not create a PCB layout点击Next

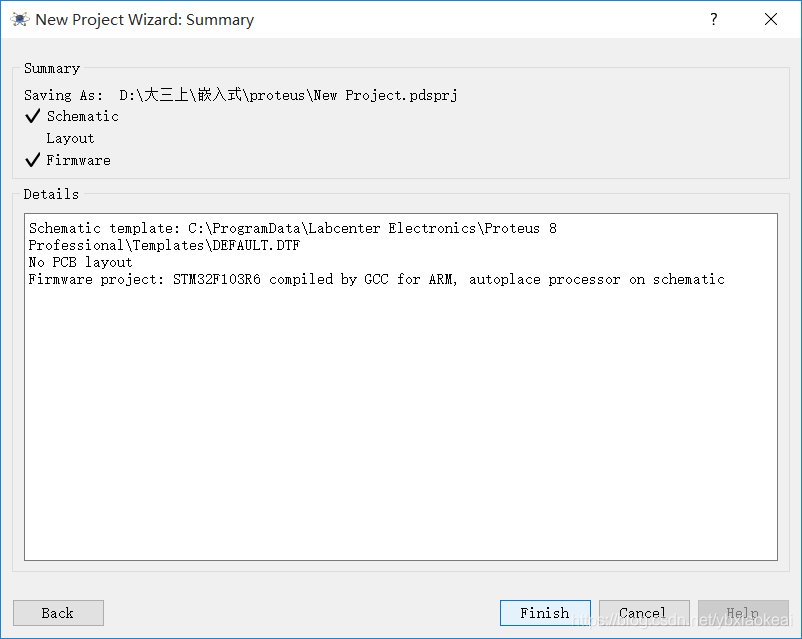

选择创建固件项目，其中：系列选择Cortex-M3，Controller选择STM32F103R6，点击下一步，然后创建成功。

2、配置实验所需原件

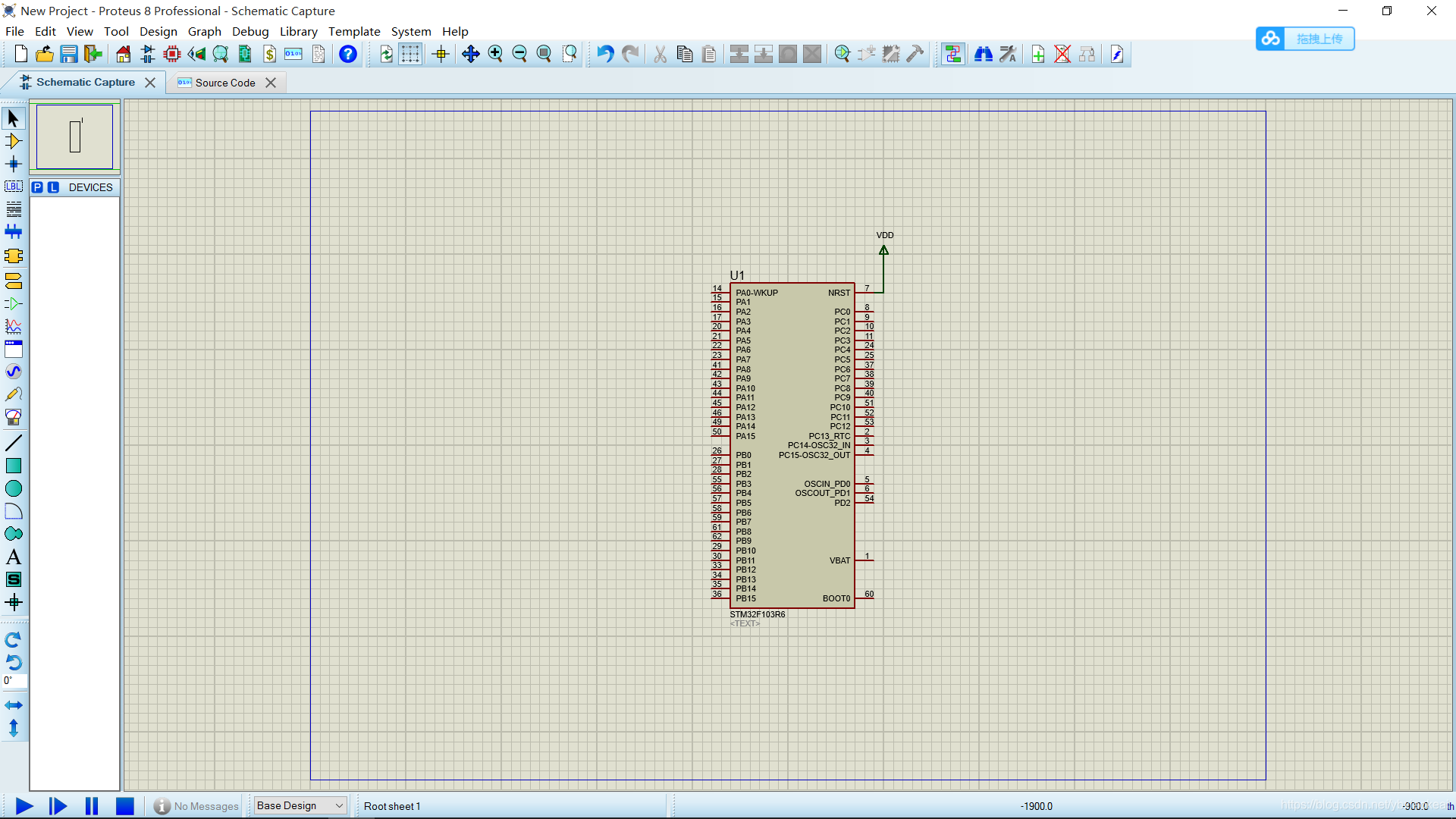

创建项目完成后就如下图所示：

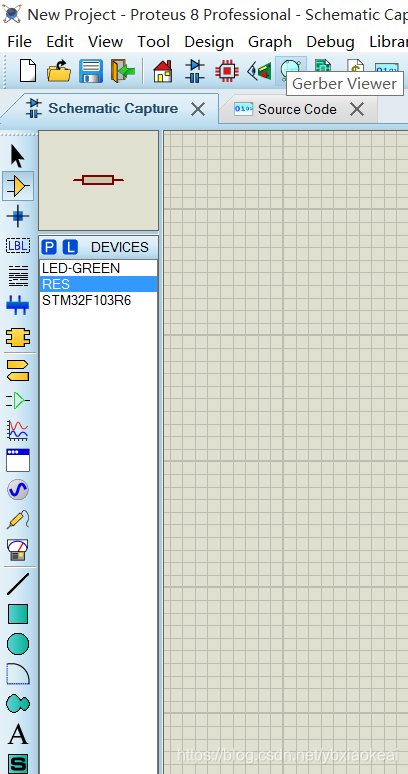

添加实验所需器材LED和RES

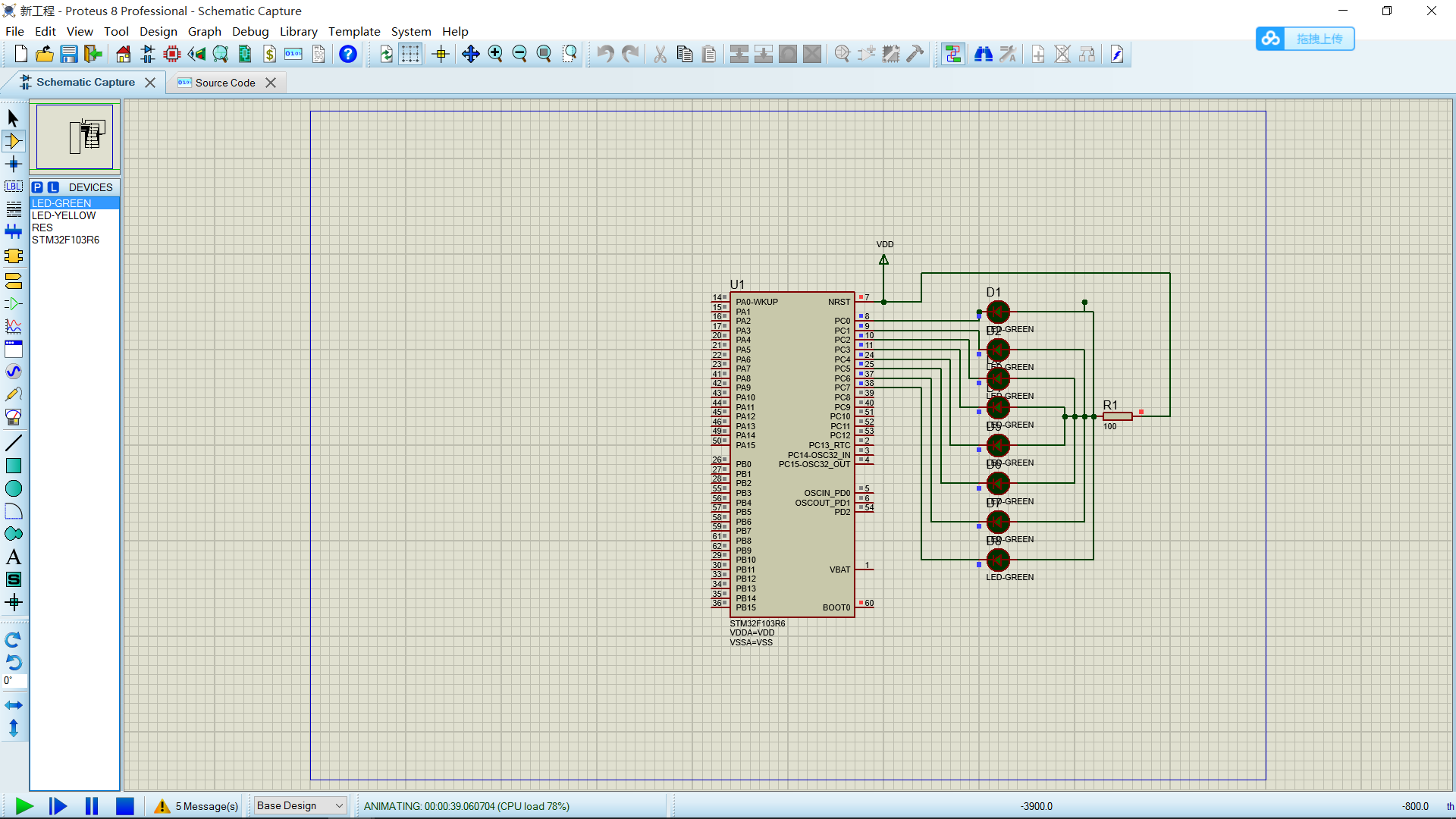

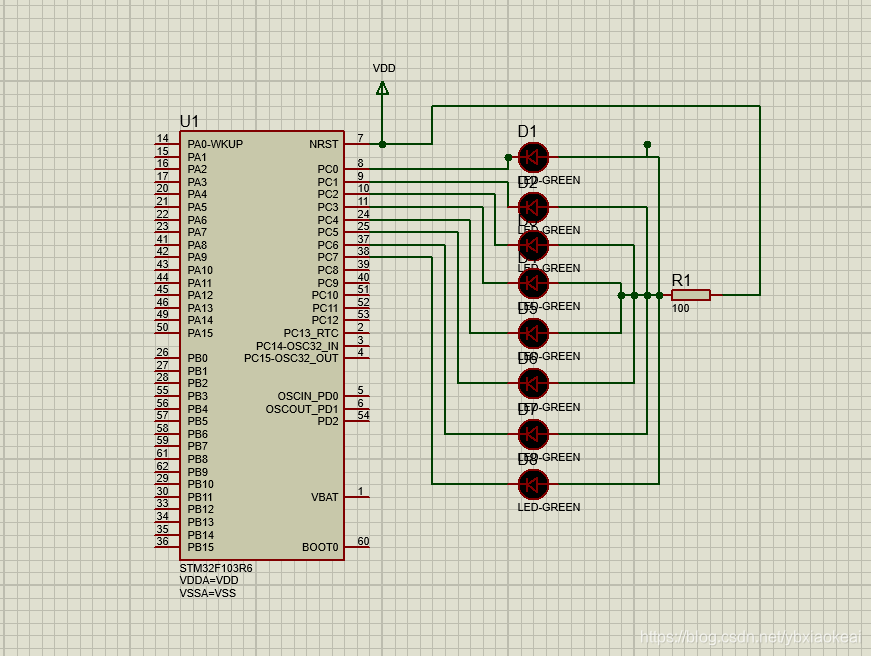

逐步添加LED和RES，连线并更改电阻值（默认阻值过大，不更换led电流达不到，亮不起来）

在这里插入图片描述

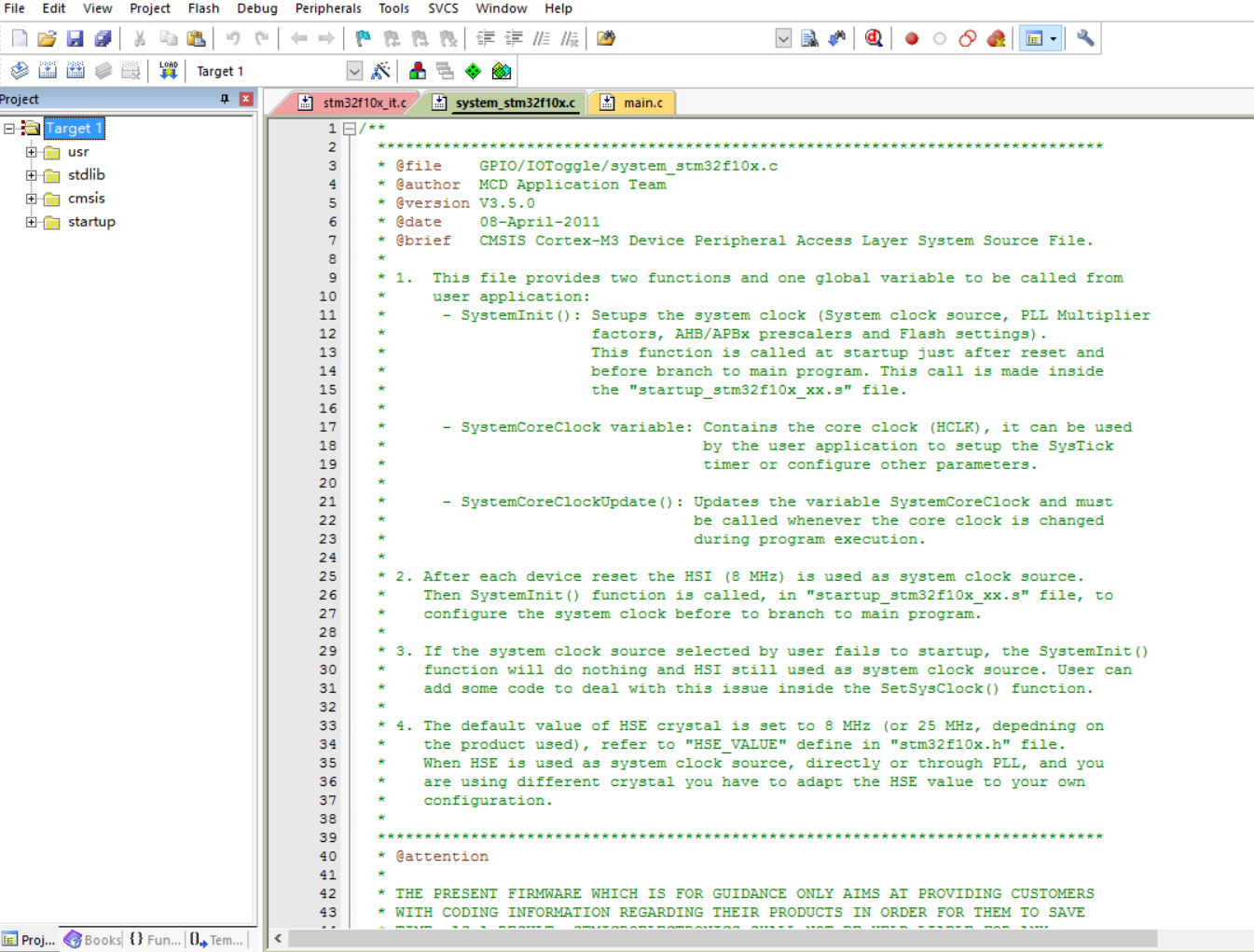

3、keil 5中生成hex文件

进入keil 5，右键Target选择Option for Target,然后在选项Output中勾选Create HEX file，生成hex文件。

代码如下：

4、配置芯片

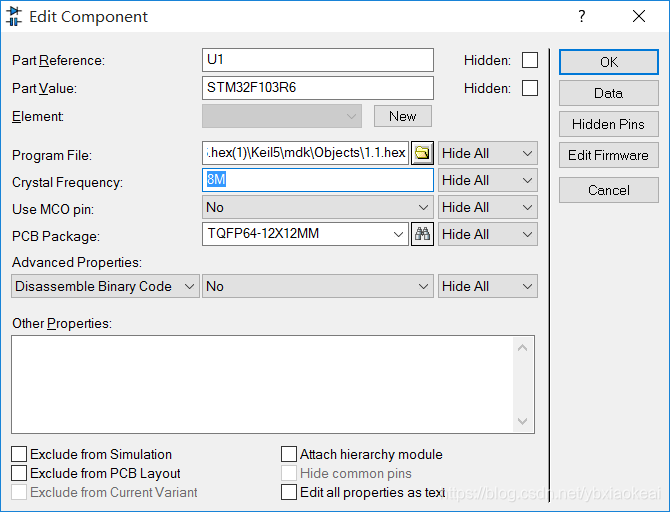

双击stm32f103r6芯片，进入Program File 选择生成的hex文件，并配置Crystal Frequency改成8M

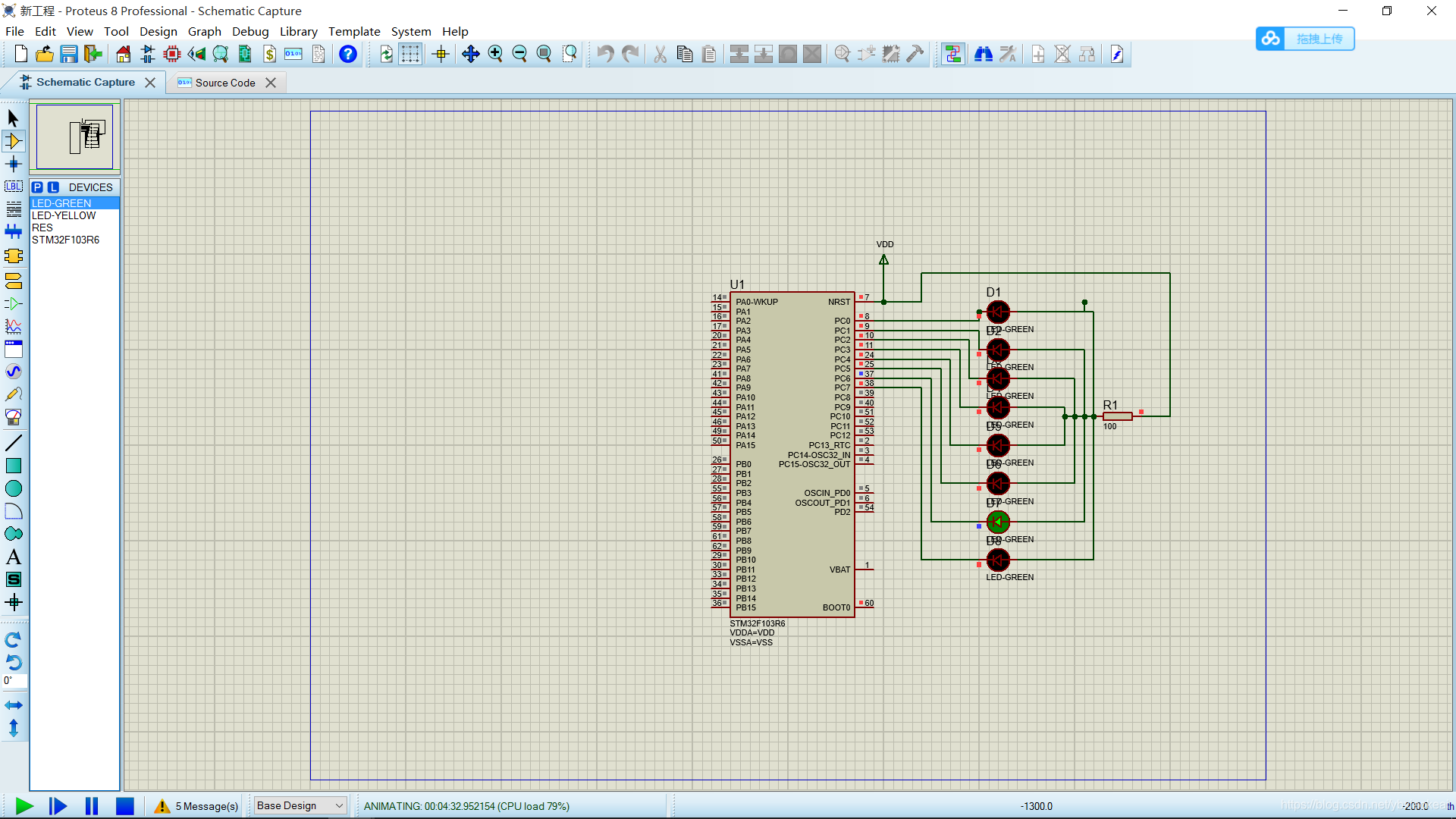

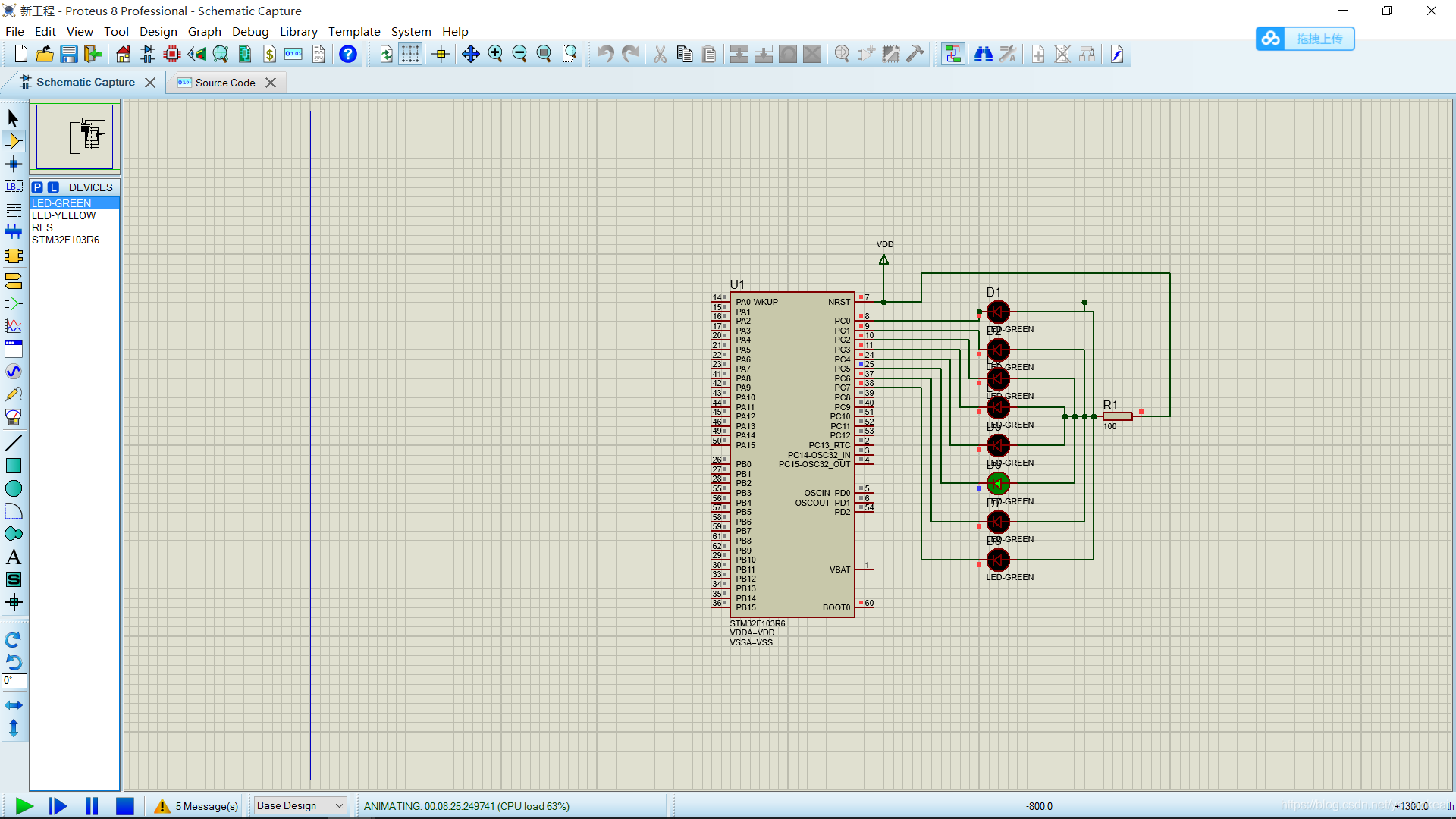

5、实验结果

第一个灯亮

第二个灯亮

第三个灯亮

第四个灯亮

第五个灯亮

第六个灯亮

第七个灯亮

第八个灯亮

全亮
