换热站plc程序换热器程序 （22）采用西门子S7-1200+博图WinCC画面组态，博图V16及以

基于西门子S7-1200 PLC与博图WinCC的换热站程序设计与实现

一、引言

随着工业自动化水平的不断提高，换热站作为供暖中的重要组成部分，其运行效率和稳定性对供暖性能有着至关重要的影响。本文将介绍一个基于西门子S7-1200 PLC和博图WinCC画面的组态，用于换热站的自动化控制。

二、概述

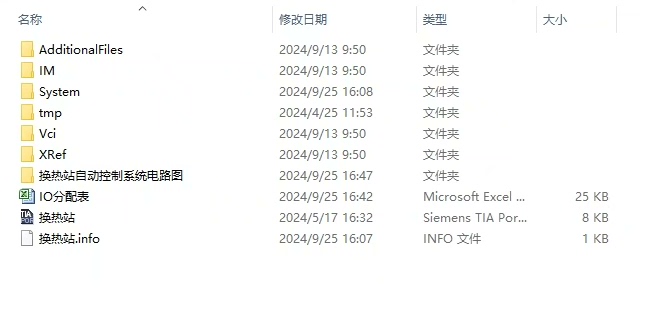

本采用西门子S7-1200 PLC作为核心控制器，搭配博图WinCC的V16及以上版本进行画面组态和仿真运行。整个包括PLC程序、界面仿真程序、电路图和IO分配表，无需额外硬件即可进行仿真运行。支持手动和自动两种模式，可以实时显示运行数据和温度曲线，具有美观真实的动画效果。

三、硬件配置

1. PLC控制器：采用西门子S7-1200系列PLC，具有高可靠性、高速度和高性能的特点。
2. 博图WinCC：采用V16及以上版本，支持多种画面组态和仿真运行功能。

四、设计

1. PLC程序设计

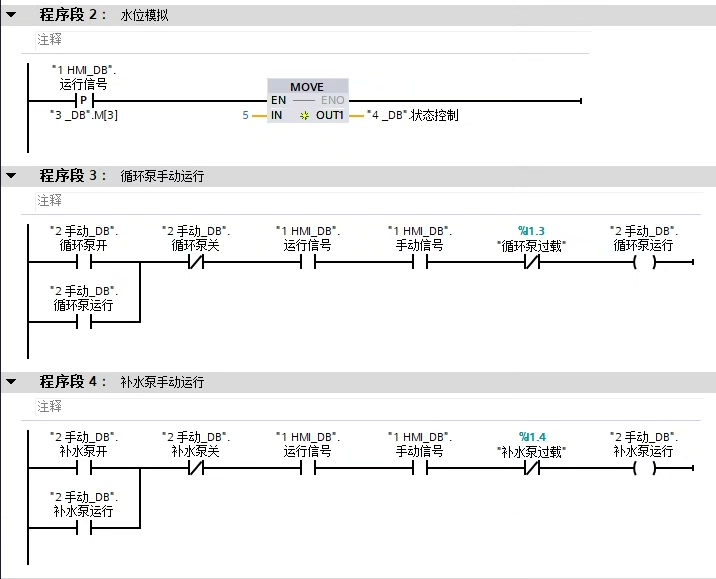

PLC程序是整个的核心，负责控制换热站的各项操作。程序采用模块化设计，包括主程序、换热器控制程序、数据采集程序、通信程序等。主程序负责整个的协调和调度，换热器控制程序负责根据温度传感器等输入信号，控制换热器的运行状态。数据采集程序负责实时采集各项运行数据，通信程序负责与上位机进行数据交换。

2. 博图WinCC画面组态

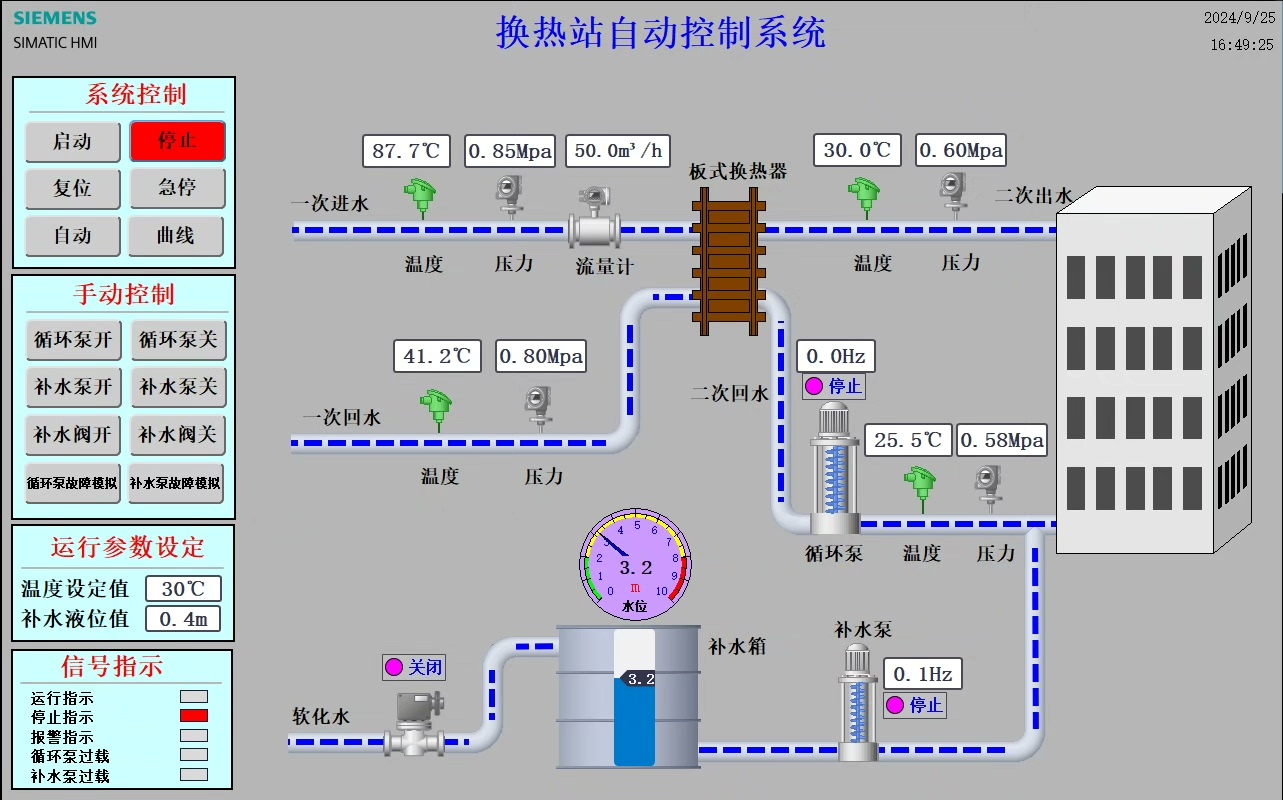

博图WinCC画面组态负责实现的监控和操作界面。界面包括主画面、数据展示画面、温度曲线画面等。主画面显示的整体运行状态，数据展示画面实时显示各项运行数据，温度曲线画面以曲线形式展示温度变化情况。动画效果用于展示各部分的运行状态，提高界面的美观性和操作性。

五、功能实现

1. 手动/自动模式切换：支持手动和自动两种模式，用户可以根据需要切换。在手动模式下，用户可以手动控制换热器的运行；在自动模式下，根据预设的逻辑自动控制换热器的运行。
2. 运行数据动态实时显示：实时采集各项运行数据，如进出水温度、流量等，并在界面上以数字或图表形式展示。
3. 温度实时曲线显示：以曲线形式展示温度变化情况，帮助用户直观了解的运行状态。
4. 动画效果真实美观：界面采用真实的动画效果展示各部分的运行状态，提高界面的美观性和操作性。

六、总结

本采用西门子S7-1200 PLC和博图WinCC画面组态，实现了换热站的自动化控制。支持手动/自动模式切换，具有运行数据动态实时显示和温度实时曲线显示功能，动画效果真实美观。通过模块化设计，提高了的可靠性和可维护性。本的设计和实现为换热站的自动化控制提供了有效的解决方案。
换热站plc程序换热器程序
（22）采用西门子S7-1200+博图WinCC画面组态，博图V16及以上版本都可以仿真运行，无需硬件。
带有手动／自动模式，运行数据动态实时显示，带温度实时曲线显示，动画效果真实美观，此包含PLC程序、界面仿真程序、电路图、IO分配表
