英飞凌TC264D单片机供电电路设计

                          TC264D单片机电源电路设计

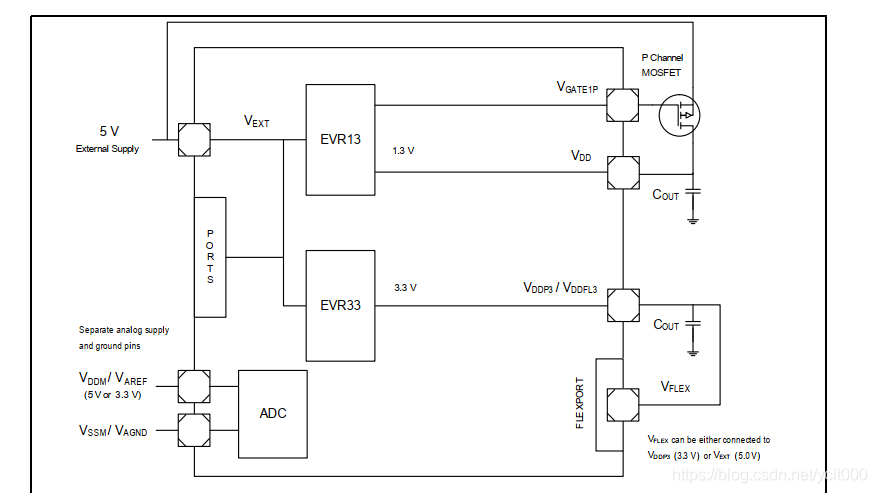

1、工作原理

内部集成2个稳压模块，3.3V和1.3V，3.3V的稳压模块只有线性工作模式，1.3V的内核电源有2种 工作模式，线性和开关电源，通过IO口进行上电配置。配置方式如下：

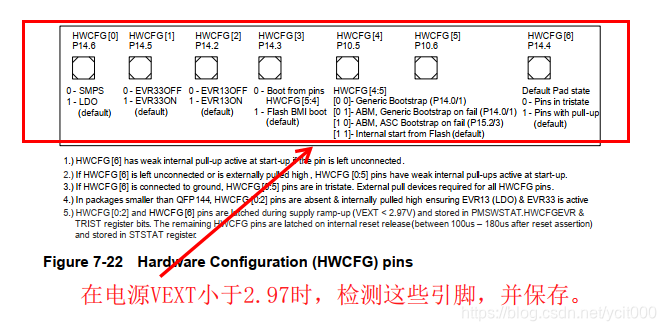

（1）配置端口

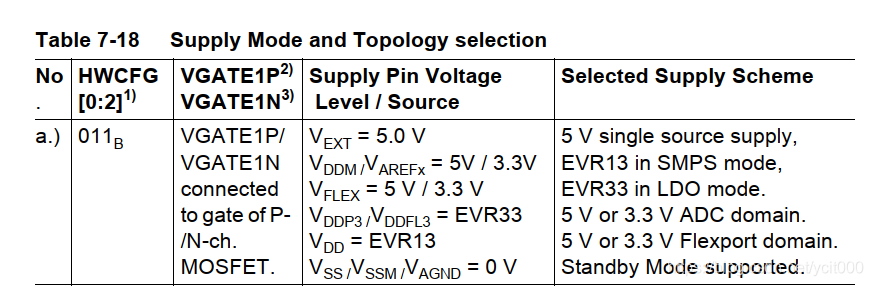

（2）配置表

见手册的7-140页的表7-18

举例：
外部稳压电路提供3.3V电源，1.3V由内部稳压模块工作于开关方式。
P14.6=0, P14.5=0, P14.2=1, P14.3=1, P14.4=1
001，11=开关电源，FLASH启动。
这相关的5个引脚，用47K电阻接地或上接到3.3V。
