锂电池3.7V-4.2V降3.3V2.8V同步降压WT6015

锂电池3.7V-4.2V降3.3V2.8V同步降压WT6015

WT6015 是一款高效单片同步步降稳压器，采用恒定频率和电流模式架构。该设备提供可调节版本，适应不同的应用需求。在无负载条件下，其电源电流仅为40微安，而在关断状态下，电流消耗进一步减少至低于1微安。其输入电压范围为2.5伏特至5.5伏特，使得WT6015 极为适合由单节锂电池供电的应用场景。该器件具备100%的占空比能力，实现了低压差操作，有助于延长便携式系统的电池寿命。为了适应对噪音敏感的应用，PWM/PFM模式操作确保了极低的输出纹波电压。内置1.5兆赫兹的开关频率设计，允许使用小型表面贴装电感器和电容器，优化了电路的紧凑性。0.6伏特的反馈参考电压，便利了低输出电压的应用需求。WT6015 采用厚度为1毫米的5引脚薄型SOT23-5封装，同时提供可调节版本以满足不同用户的定制需求。

特性概述：

- 高效率：转换效率可达到96%。

- 宽广的输入电压范围：从2.5V 至 5.5V。

- 1.5MHz的开关频率：支持小型化电感器和电容器的使用。

- 无需肖特基二极管：简化电路设计。

- 低压差操作：通过100%占空比实现。

- PFM模式：在轻载情况下保持高效率。

本款电子设备的电源管理模块具备多项关键特征，以确保其稳定及安全运作。具体而言，该模块包含过温保护功能，以防范设备温度过高导致的潜在损害。在节能方面，该模块设计时考虑了低静态电流量，仅为40微安，有助于降低待机功耗。

为应对电流异常情况，该模块配备了短路保护机制，有效预防因短路引起的设备损坏。此外，通过浪涌电流限制和软启动特性，模块能在电流突增时提供保护，并确保设备平稳启动运作。

在性能方面，该模块能连续输出高达1.5安培的电流，足以支持高性能应用的电力需求。并且，此模块采用SOT23-5封装，提供了一种体积小、效能高的解决方案。

在应用领域，此模块广泛适用于各类便携与网络设备。包括但不限于蜂窝电话和智能手机，网络视频摄像头，掌上电脑以及便携式媒体播放器。同样，对于如机顶盒和无线路由器等家庭及办公场合中的常见设备，也是理想的电源管理方案。

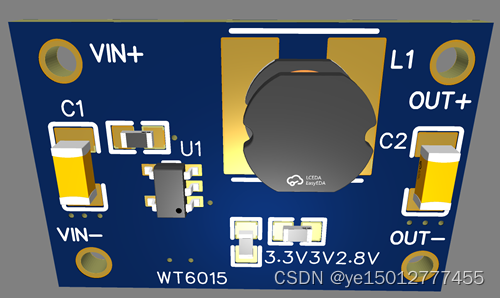

锂电池3.7V-4.2V降3.3V2.8V同步降压PCBA板卡WT6015
