3V-4.2V锂电池升降压转3.3V固定输出，PW2224升降压IC

PW2224是一种高效率的单电感Buck-Boost变换器，可以为负载供电电流高达3A。降压模式可达3A，升压模式可达1A，它提供降压和升压模式之间的自动转换。PW2224工作频率为2.4MHz，也可与外部频率从2.2MHz同步到2.6MHz。直流/直流变频器在轻负载下以脉冲跳频方式工作。可以禁用省电模式，强制PW2224在FPWM模式下运行。在关机。

PW2224采用TDFN3X4-14包装。

特征

1. 2.8V~5.5V输入电压运行
2. 可调输出电压从2.8V到5.5V
3. 96%效率DC/DC变换器
4. VIN>3.6V时3.3V时的3A输出电流
5. Buck和Boost之间的自动转换模式
6. 轻载时的脉冲跳跃模式效率
7. 内部软启动
8. DC/DC转换器可设置为较低轻载静态电流
9. 固定2.4MHz频率和可能同步
10. 内置循环电流限制和过电压保护
11. 内置热关机功能
12. 电源良好功能
13. TDFN3X4-14包装（3mmx4mm）

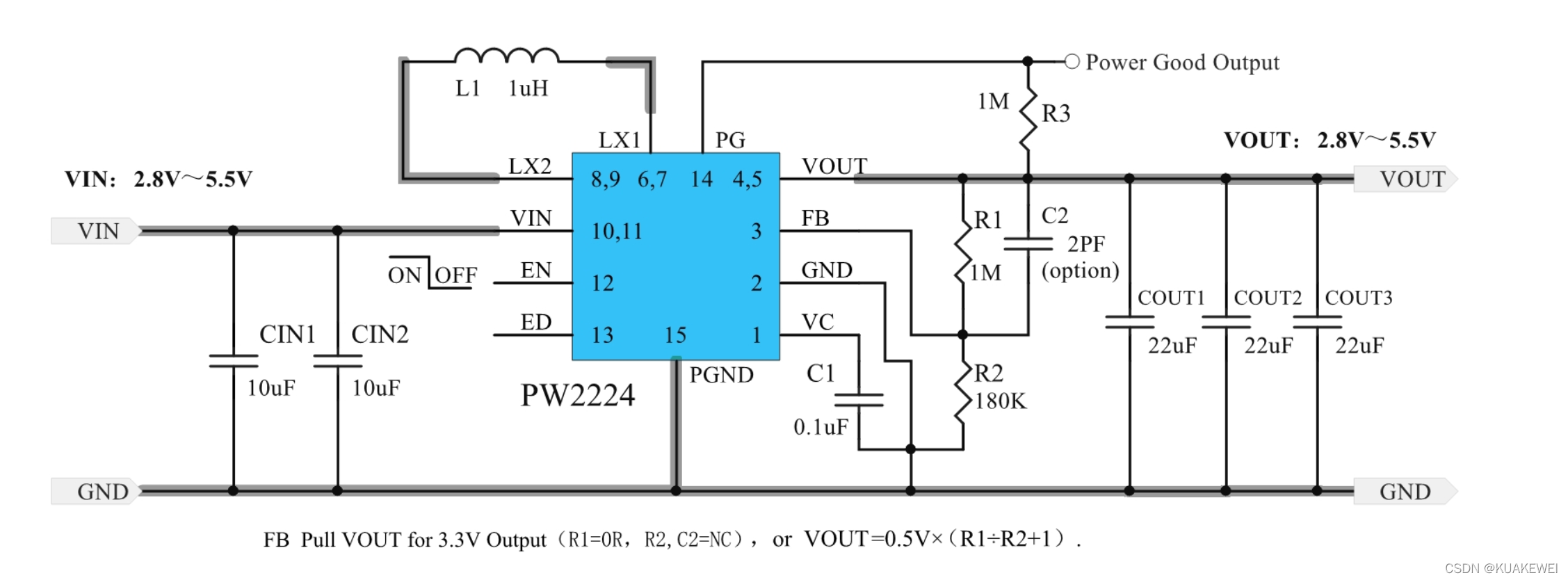

 3脚FB脚直接接VOUT时，默认输出3.3V，R1,R2和C2不需要。 或者按公式设定输出电压：VOUT=0.5VX(R1除以R2+1)
