DS18B20读写时序及示例代码

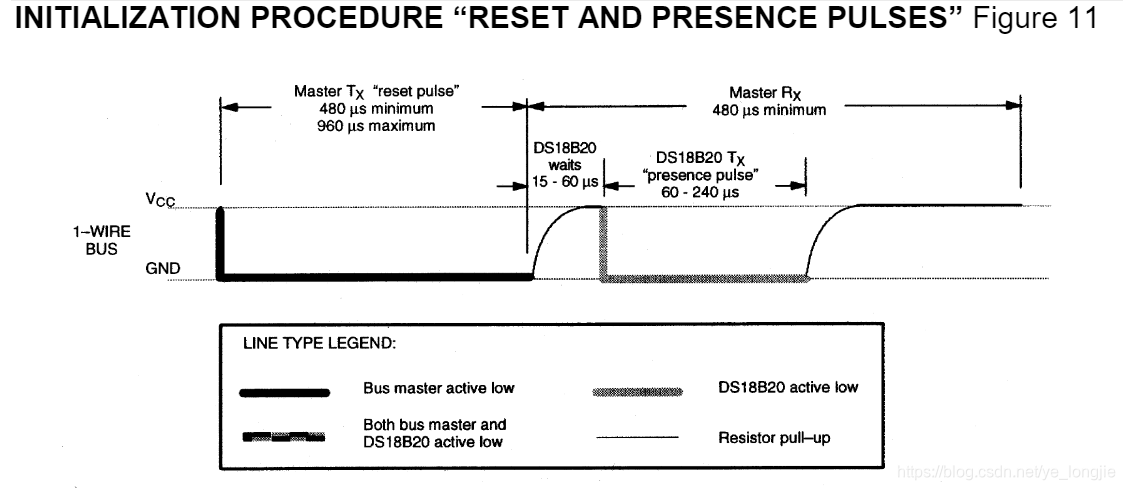

1、复位时序

//复位DS18B20
void DS18B20_Rst(void)
{
	DS18B20_IO_OUT(); 	//SET PG11 OUTPUT
    DS18B20_DQ_OUT=0; 	//拉低DQ
    delay_us(750);    	//拉低750us
    DS18B20_DQ_OUT=1; 	//DQ=1
	delay_us(15);     	//15US
}

//等待DS18B20的回应
//返回1:未检测到DS18B20的存在
//返回0:存在
u8 DS18B20_Check(void)
{
	u8 retry=0;

	DS18B20_IO_IN();	//SET PG11 INPUT
    while (DS18B20_DQ_IN && retry<45)
	{
		retry++;
		delay_us(1);
	};
	if(retry>=45)return 1;
	else retry=0;

    while (!DS18B20_DQ_IN && retry<240)
	{
		retry++;
		delay_us(1);
	};
	if(retry>=240)return 1;
	return 0;
}

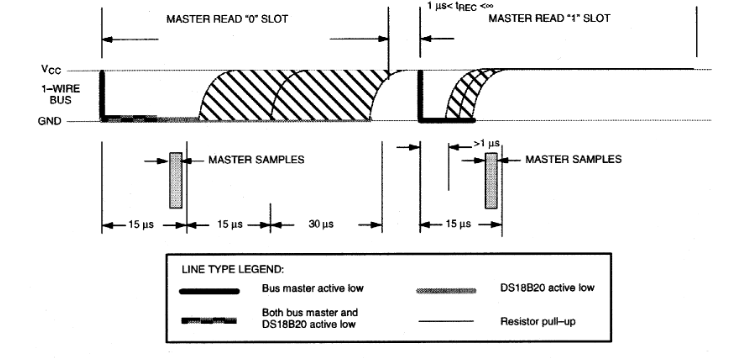

2、读时序

//从DS18B20读取一个位
//返回值：1/0
u8 DS18B20_Read_Bit(void)
{
    u8 data;

	DS18B20_IO_OUT();	//SET PG11 OUTPUT
    DS18B20_DQ_OUT=0;

	delay_us(2);
    DS18B20_DQ_OUT=1;

	DS18B20_IO_IN();	//SET PG11 INPUT
	delay_us(12);

	if(DS18B20_DQ_IN)data=1;
    else data=0;

    delay_us(45);
    return data;
}

//从DS18B20读取一个字节
//返回值：读到的数据
u8 DS18B20_Read_Byte(void)
{
    u8 i,j,dat;
    dat=0;
	for (i=1;i<=8;i++)
	{
        j=DS18B20_Read_Bit();
        dat=(j<<7)|(dat>>1); //先读低位
    }
    return dat;
}

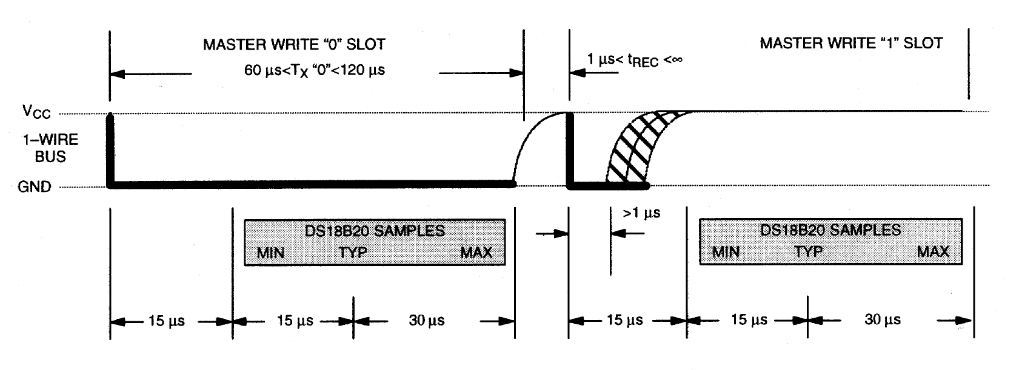

3、写时序

//写一个字节到DS18B20
//dat：要写入的字节
void DS18B20_Write_Byte(u8 dat)
 {
    u8 j;
    u8 testb;

	DS18B20_IO_OUT();	//SET PG11 OUTPUT;
    for (j=1;j<=8;j++)
	{
        testb=dat&0x01;
        dat=dat>>1;     //低位先写
        if (testb)
        {
            DS18B20_DQ_OUT=0;	// Write 1
            delay_us(2);

            DS18B20_DQ_OUT=1;
            delay_us(60);
        }
        else
        {
            DS18B20_DQ_OUT=0;	// Write 0
            delay_us(60);

            DS18B20_DQ_OUT=1;
            delay_us(2);
        }
    }
}

本文参考DS18B20手册和正点原子DS18B20例程。
