最近在写大论文，需要在Visio中用自带的uml数据库表示方法来画数据库的关系。如果你不知道怎么找到这个表示方法，那么请看第1节，会的话直接跳到第2节即可。

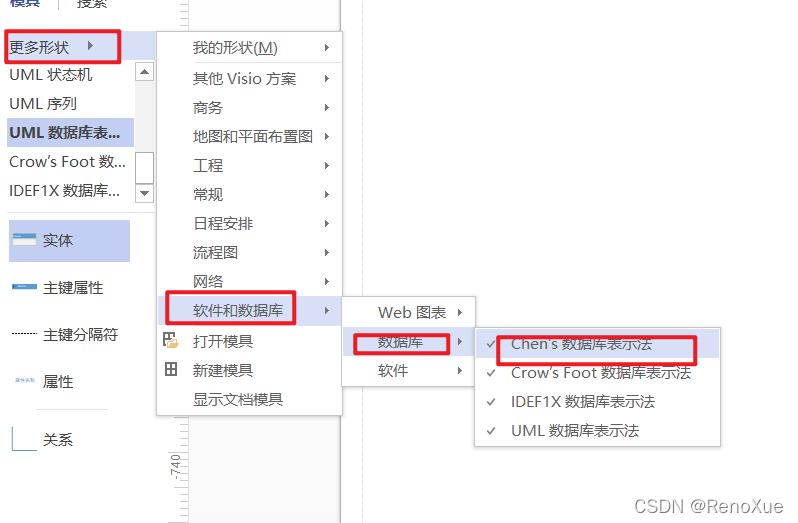

一、打开Visio中用自带的uml数据库表示方法

直接看下图即可。


二、在放入一个实体容器后，发现只有主键PK，不能在下方的属性里面设置
外键FK，经过多次努力都不行。


解决方法：

在需要设置某属性位置点击鼠标右键→设置外键
