FX5U以太网调试之TCP_Active

三菱FX5u系列plc的使用很少，恰好用到顺便测试一次。

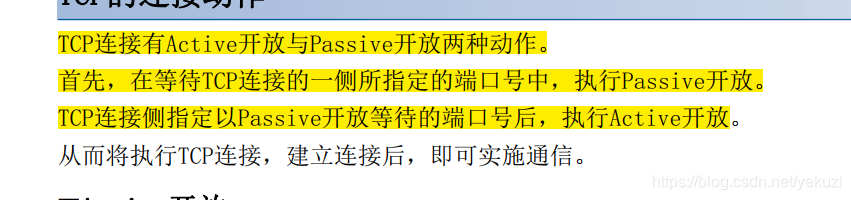

1、产看文献，这里明确说明了我们的连接方式——active

2、active的操作流程，从以下可以明了内容的范围：

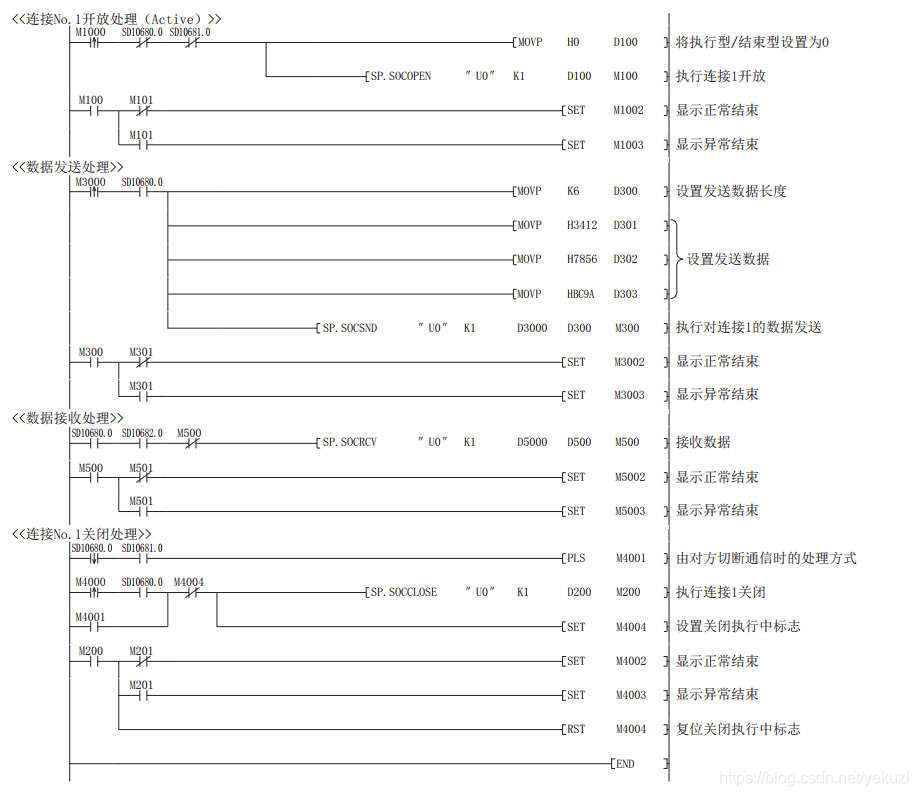

重点关注四个：SP.SOCOPEN(打开通道),SP.SOCSND（发送数据）,SP.SOCRCV(接收数据）,SP.SOCCLOSE(关闭通道)

3、开始plc设置，需要设定相应的ip地址，和端口号。

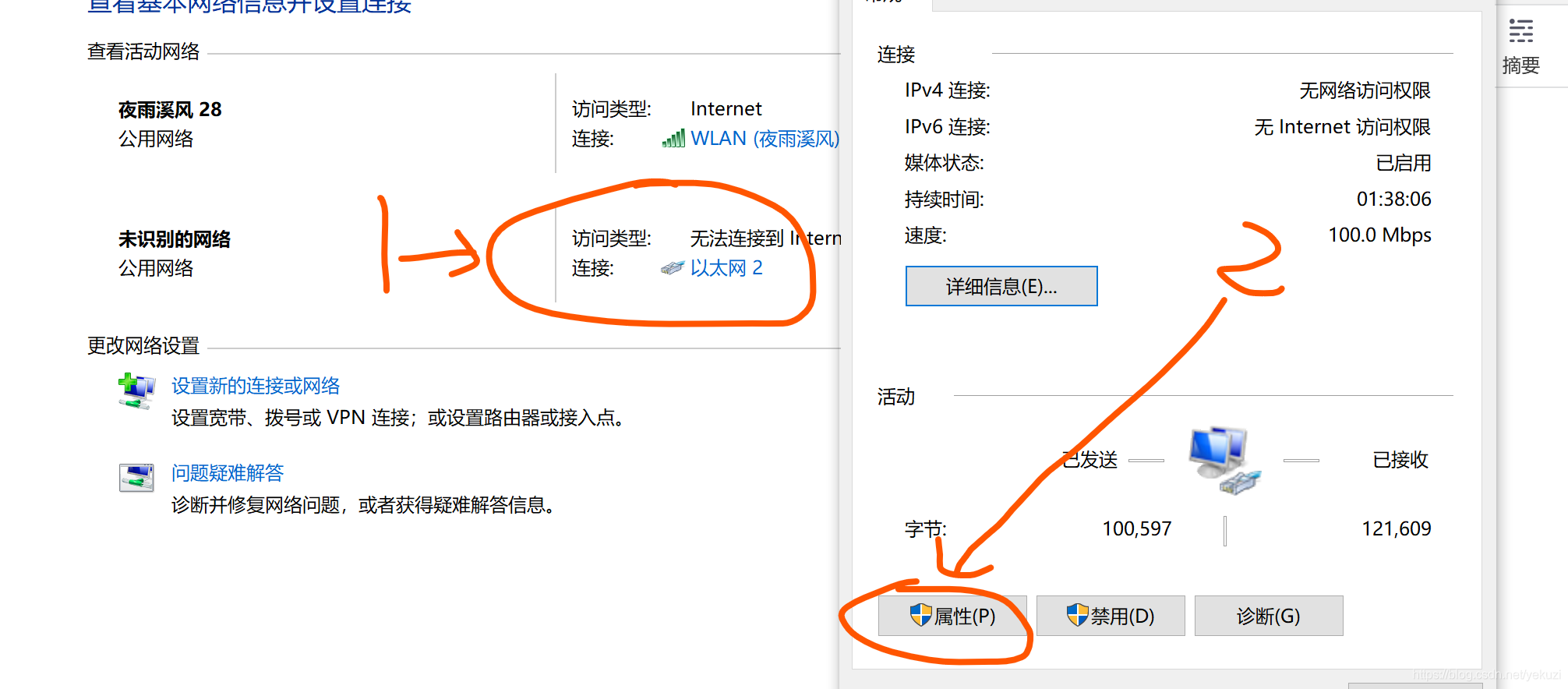

电脑测试一端口ip：打开网络共享中心-后续如图，电脑这边ip看你个人需求设定

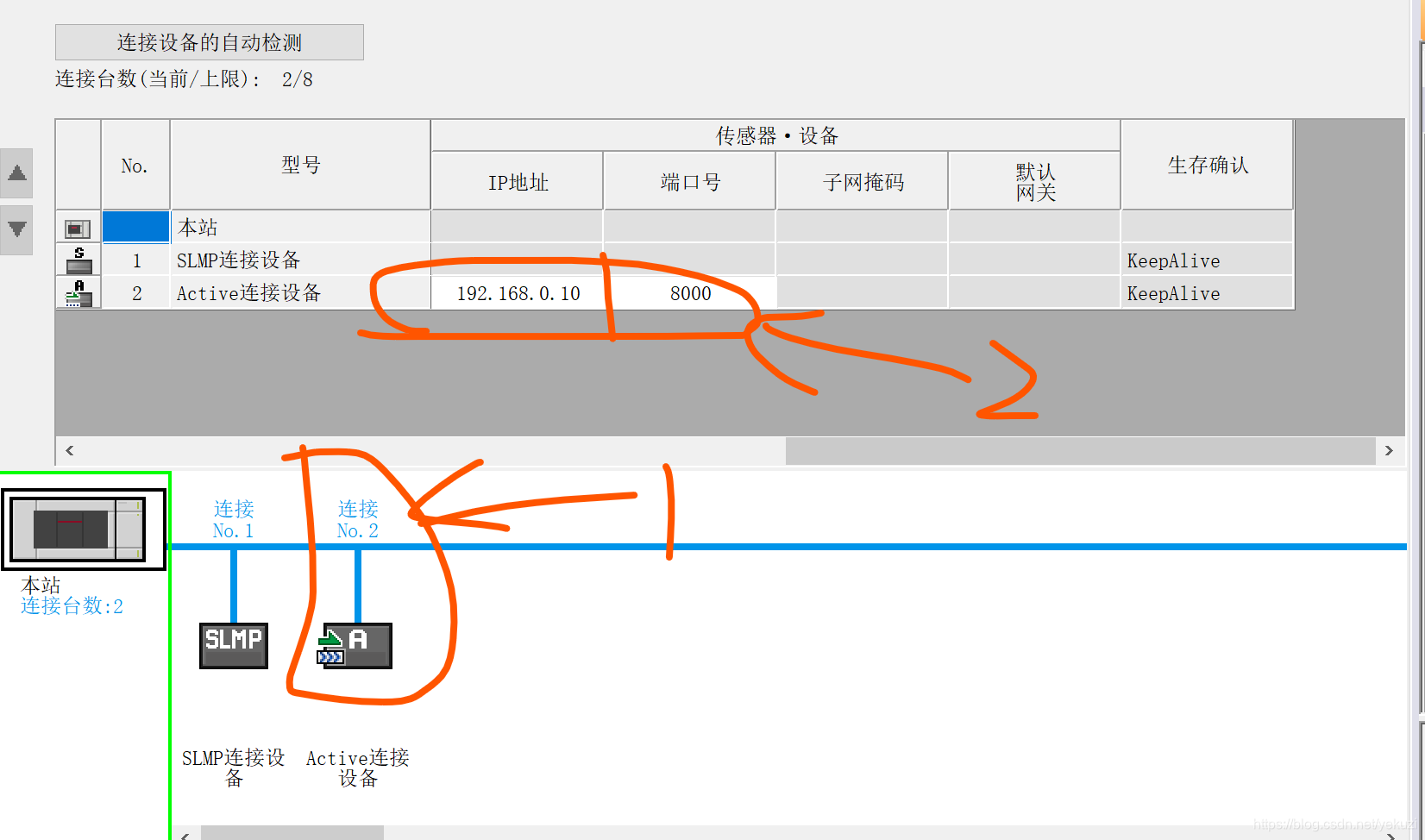

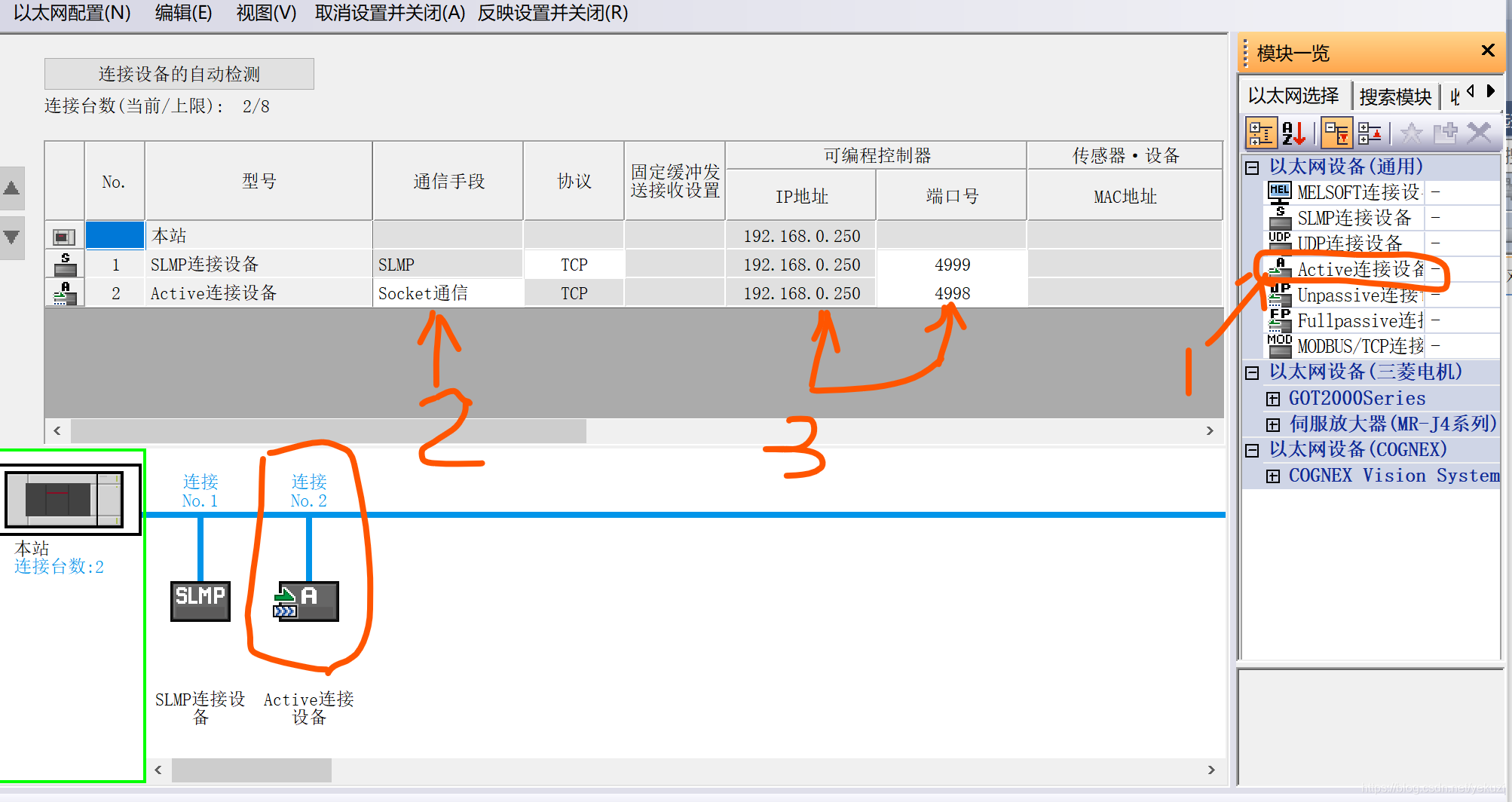

plc一侧ip设定：打开gx-work3，建立一个5u的工程，随后如下图（我的NO1:为触摸屏，故active选择no2）

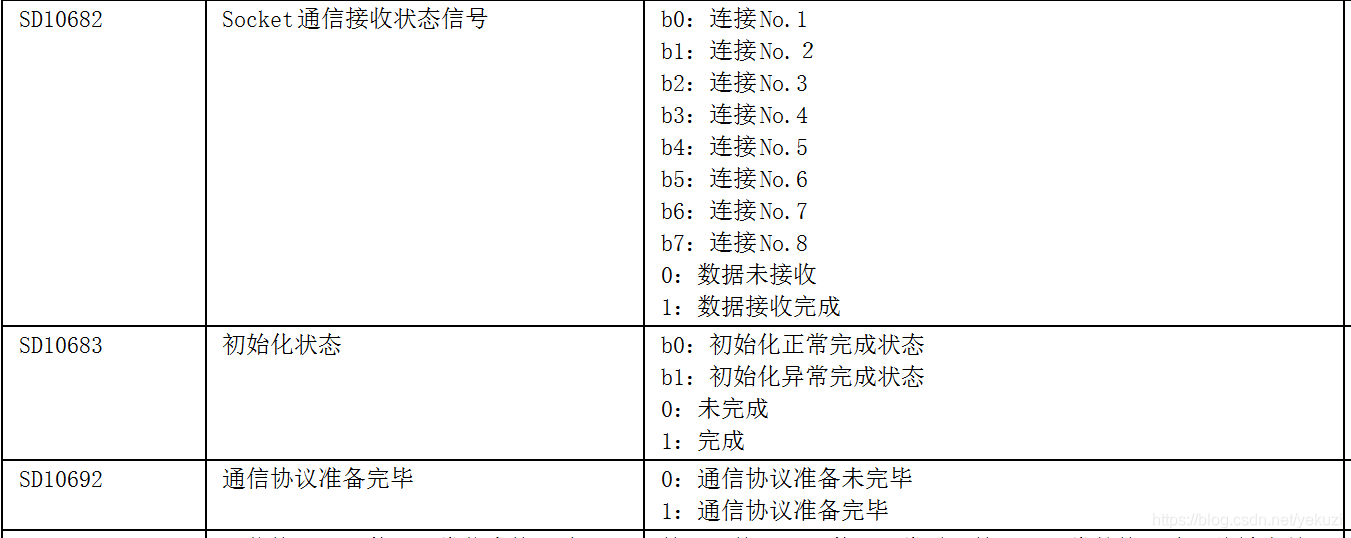

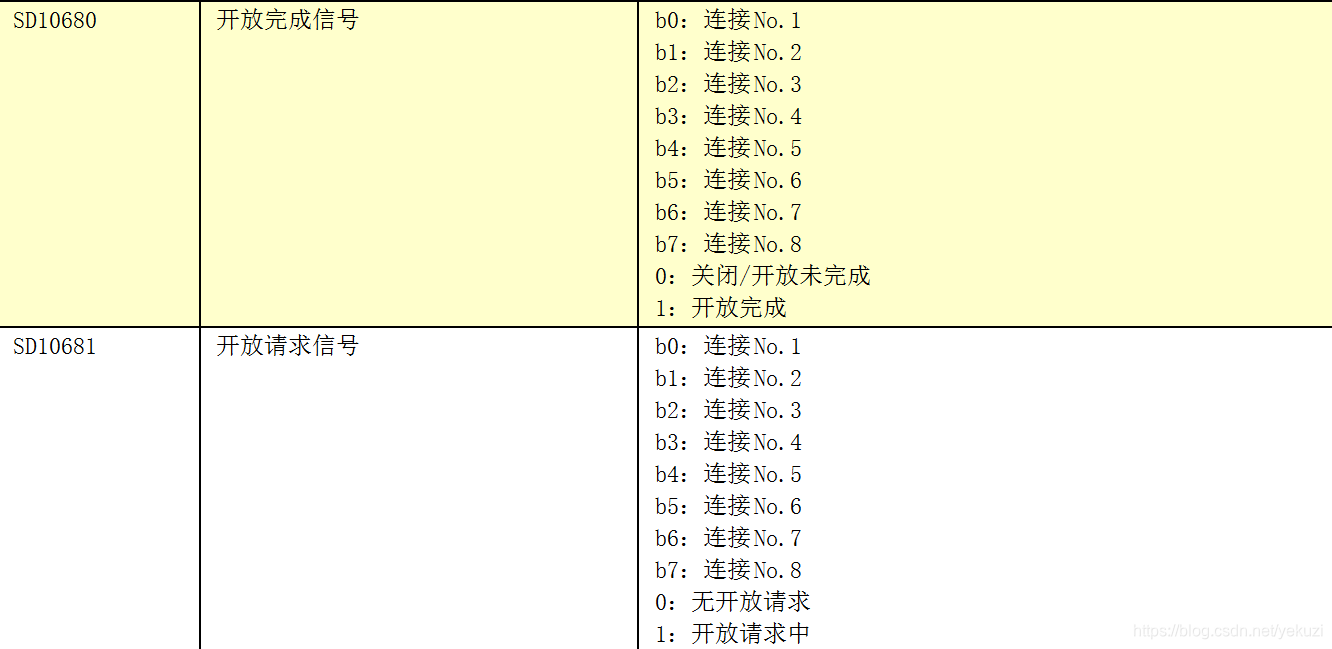

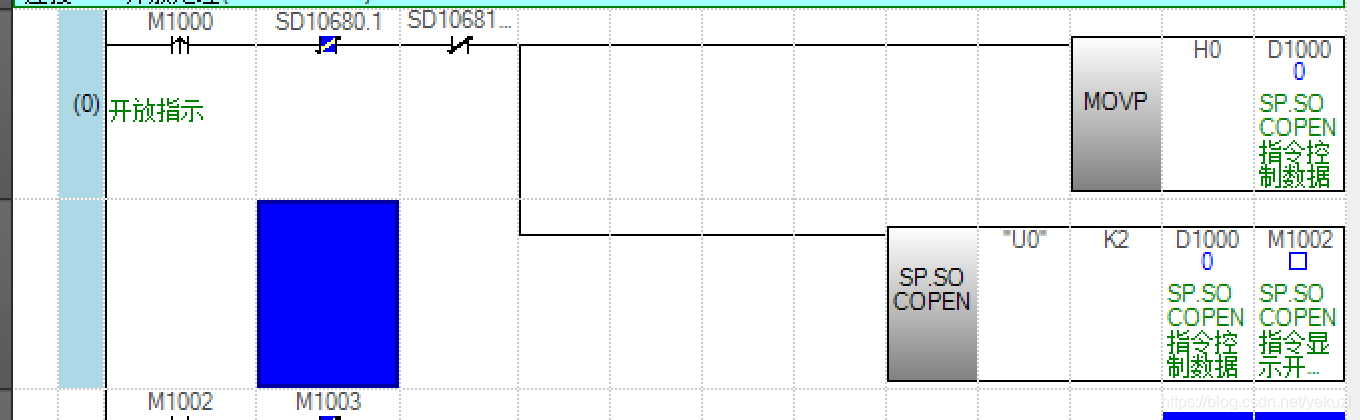

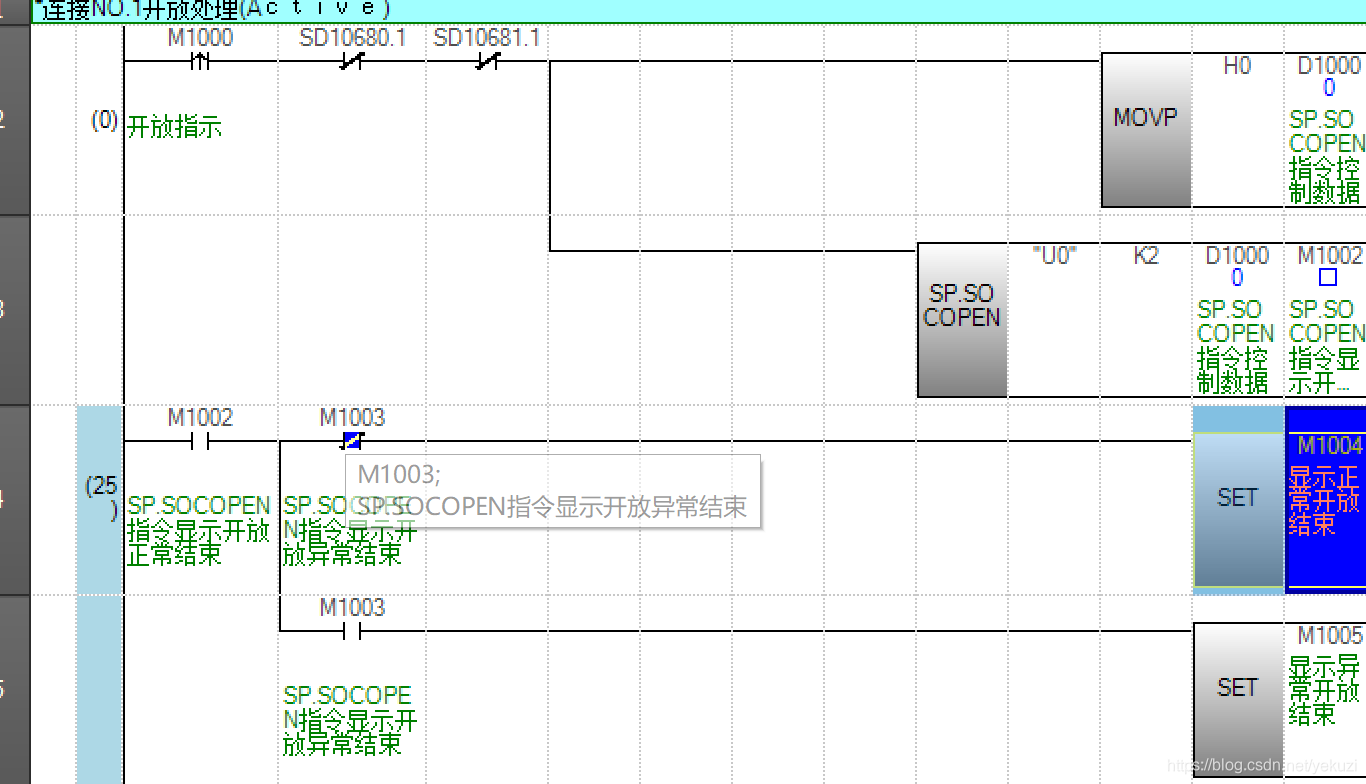

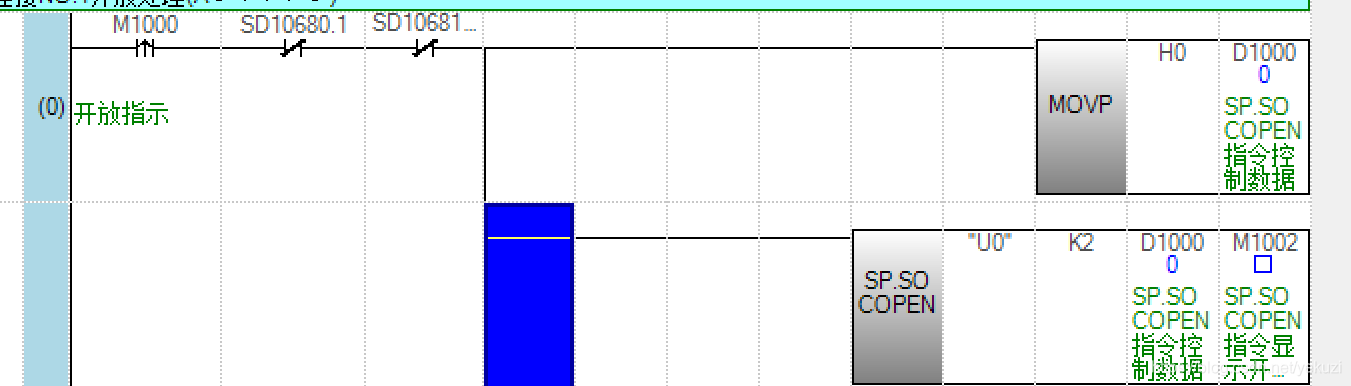

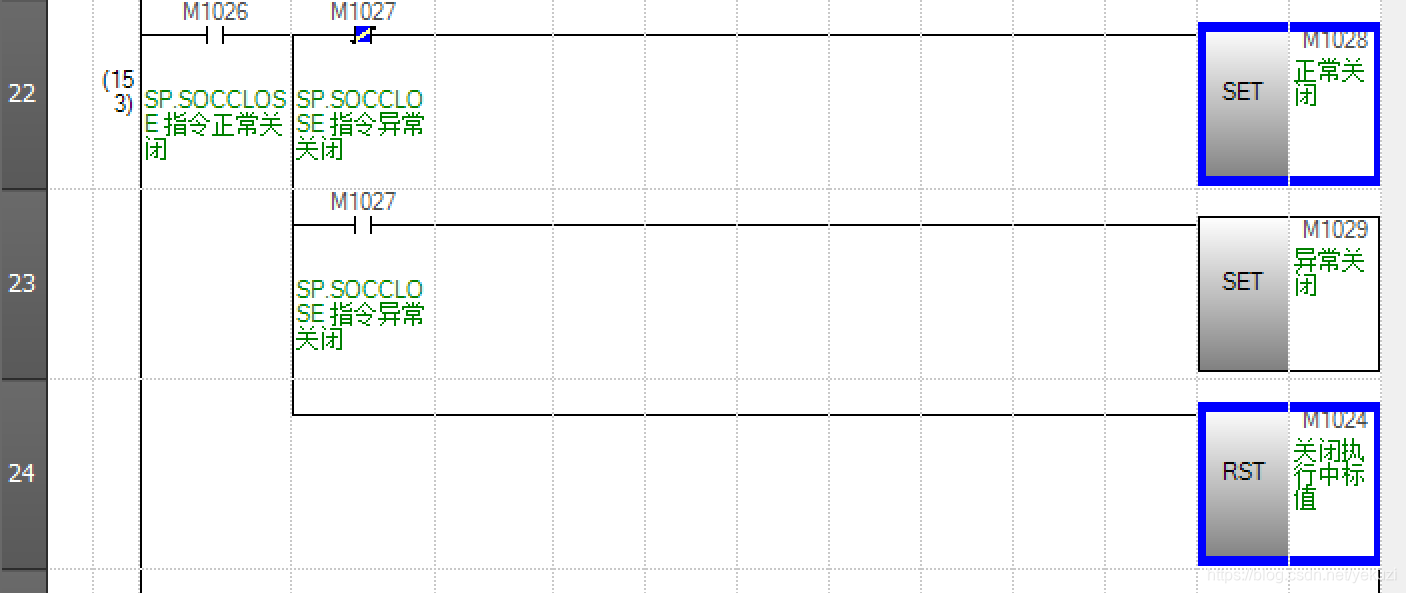

4、plc一侧选用逻辑梯形图控制，说明手册里选用的是no1通道，我选用的是no2通道，在改变通道时候，可自己查看通道为谁。其中有用到多个系统寄存器：SD10680.X,SD10681.X,SD10682.X等。（不懂就点击元器件之后F1查看对应详细）

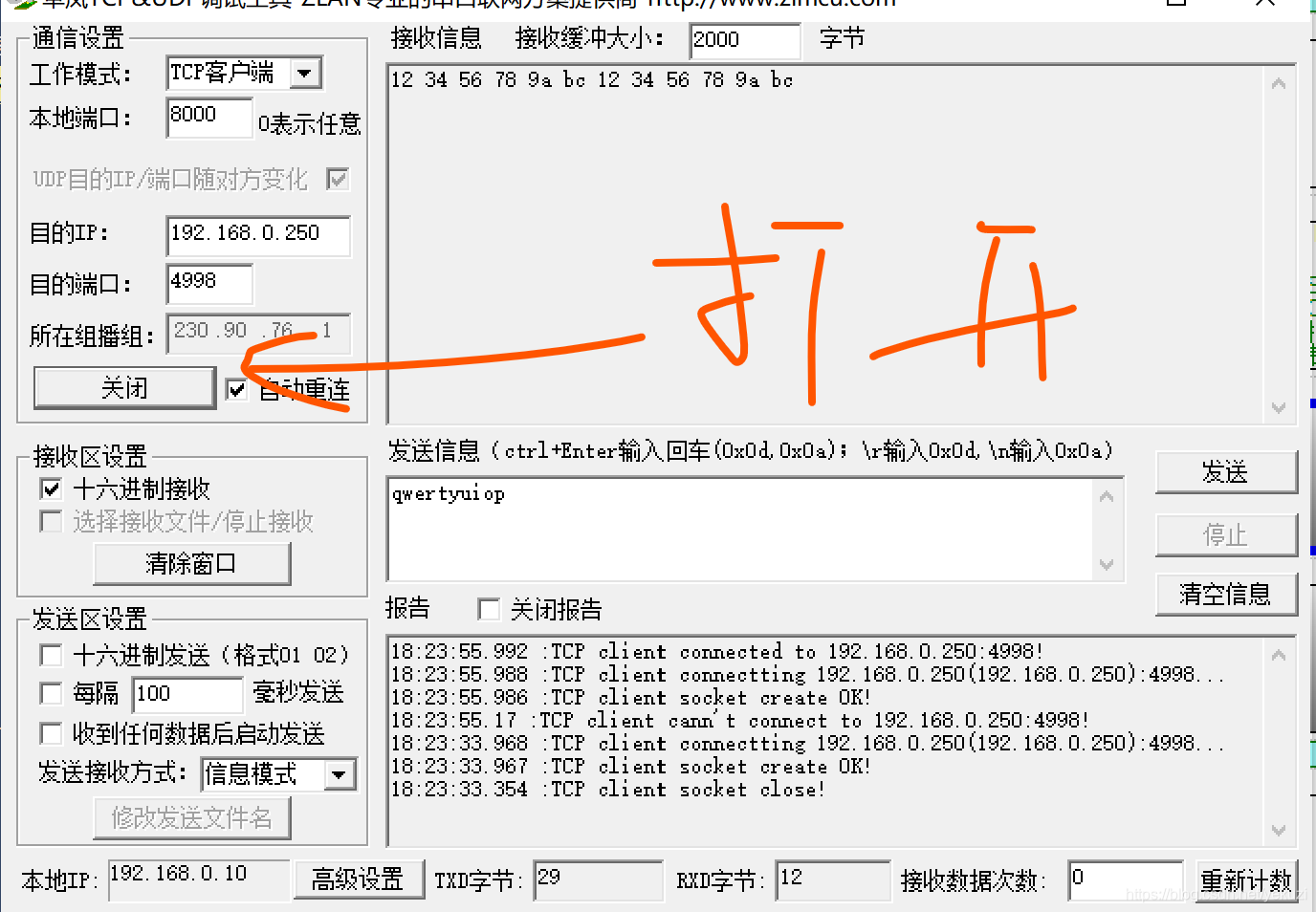

5、电脑测试端口：选择tcp客户端，本地端口和目的端口设定一致(我选用的为卓岚socket调试工具，网上有些工具对应不全不能选择端口号，很容易调试失败。需要的可以自己百度卓岚下载)

5、控制寄存器设置数据：

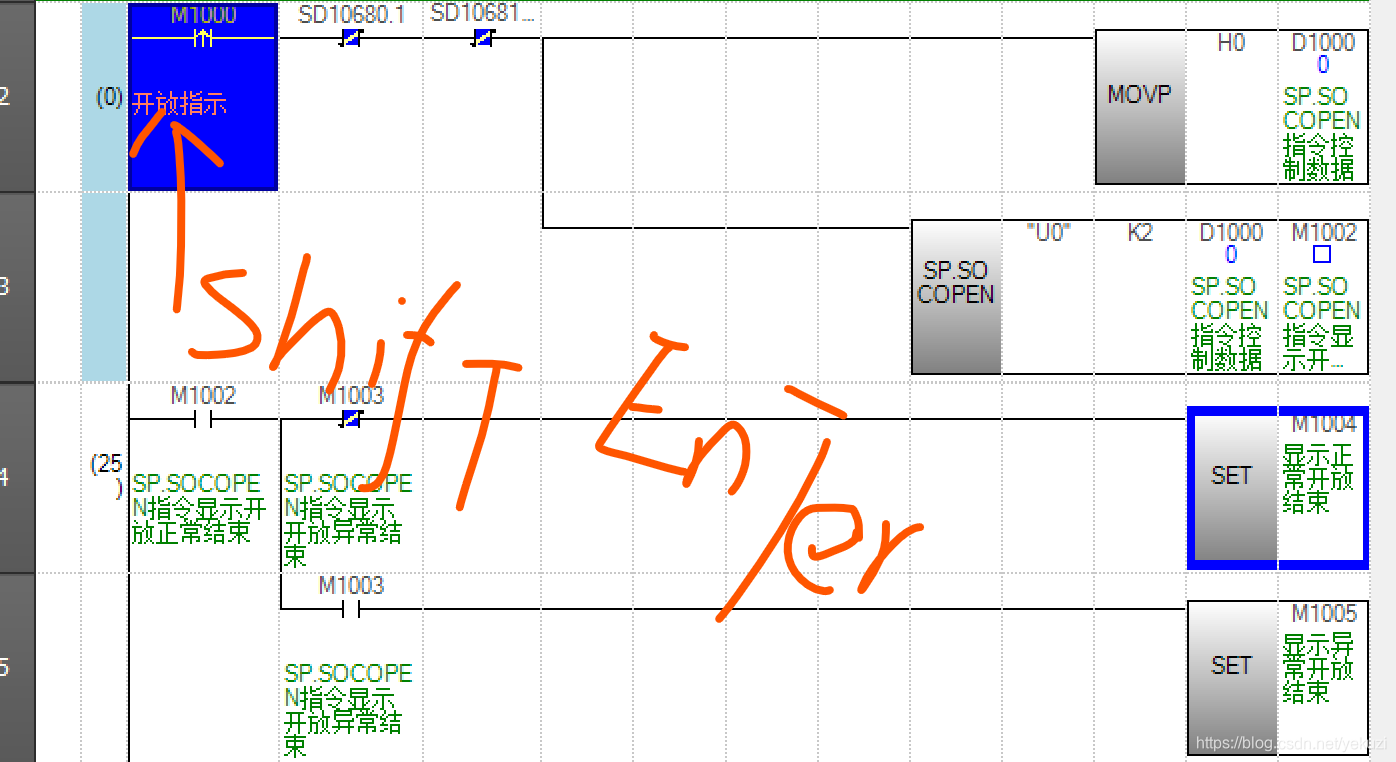

打开端口通道2——(shift enter 数据强制变化)，出现后续如下情况是表示OK

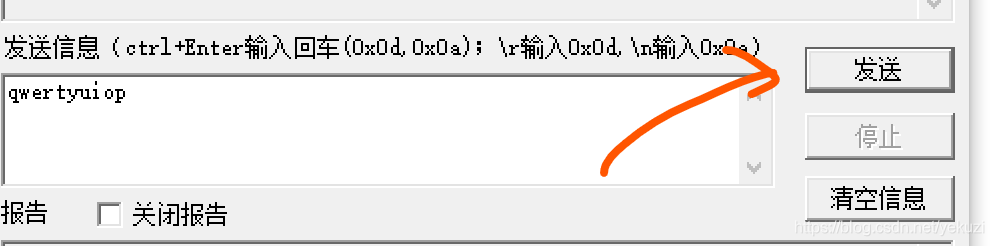

打开调试助手，plc一侧可同步进行数据响应

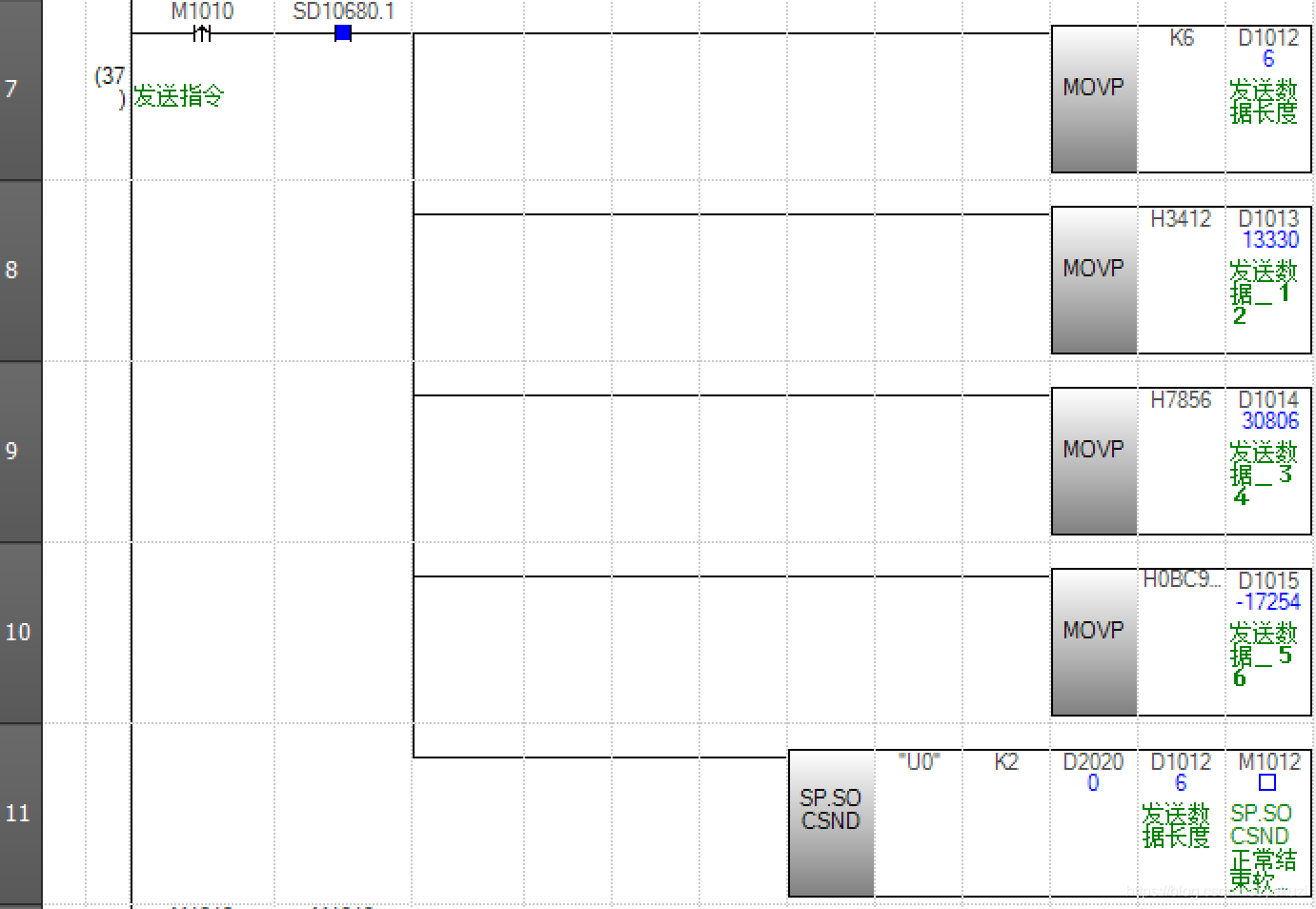

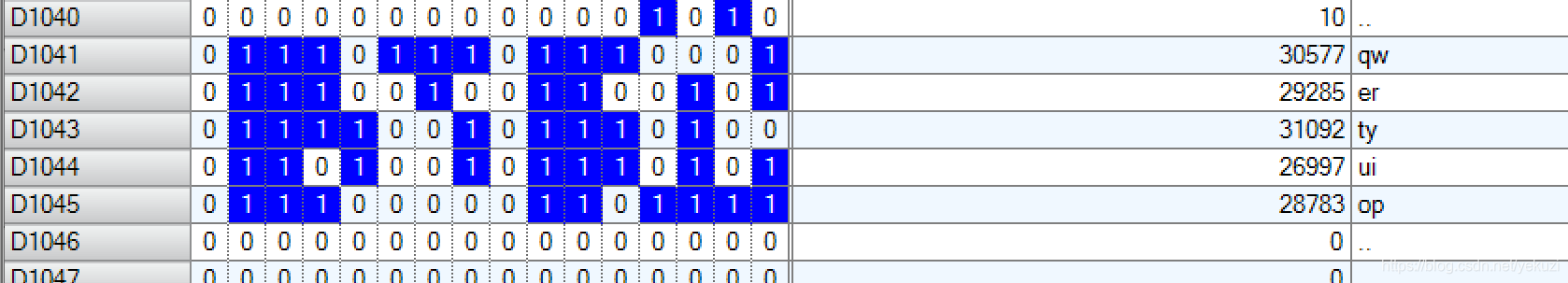

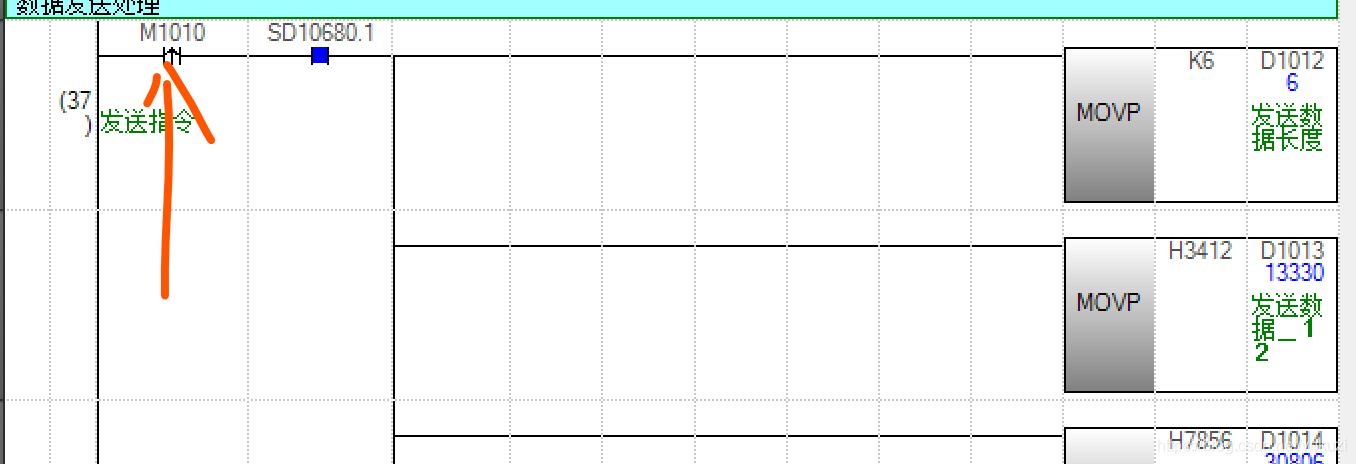

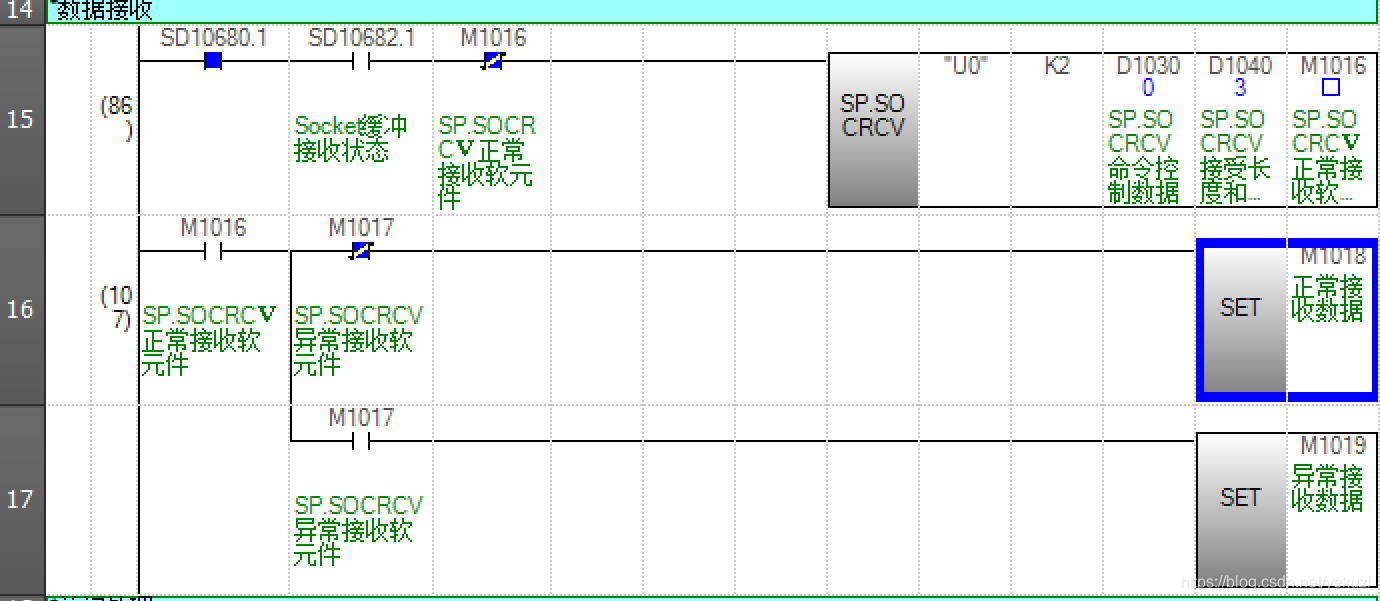

发送数据和接收数据：
