前言

在前面的博客GeoServer中使用Qgis发布的SLD样式进行图层美化中，基本学会了自主发布地图图层数据。也了解了基于地图的基本样式设置。对Webgis制图的基本流程和操作方式有了基本认识。在平时的工作学习过程当中，还会遇到很多的问题。这里简单几种常见的问题，以及针对性的解决方案。

这里的雷点和坑点主要是以下几个方面：

图层编码导致图层预览无服务的异常问题。
图层空间参考投影设置的问题。
Qgis导出的SLD在GeoServer中发布预览报错的问题。
GeoServer中多字段拼接联合标注问题。

本文将紧密围绕以上四个问题，通过在GeoServer中以上4个问题的具体描述以及问题的针对性解决方案，让读者在实际操作中遇到以上问题时，知道如何去解决。

一、图层编码导致图层预览无服务的异常问题

1、问题描述

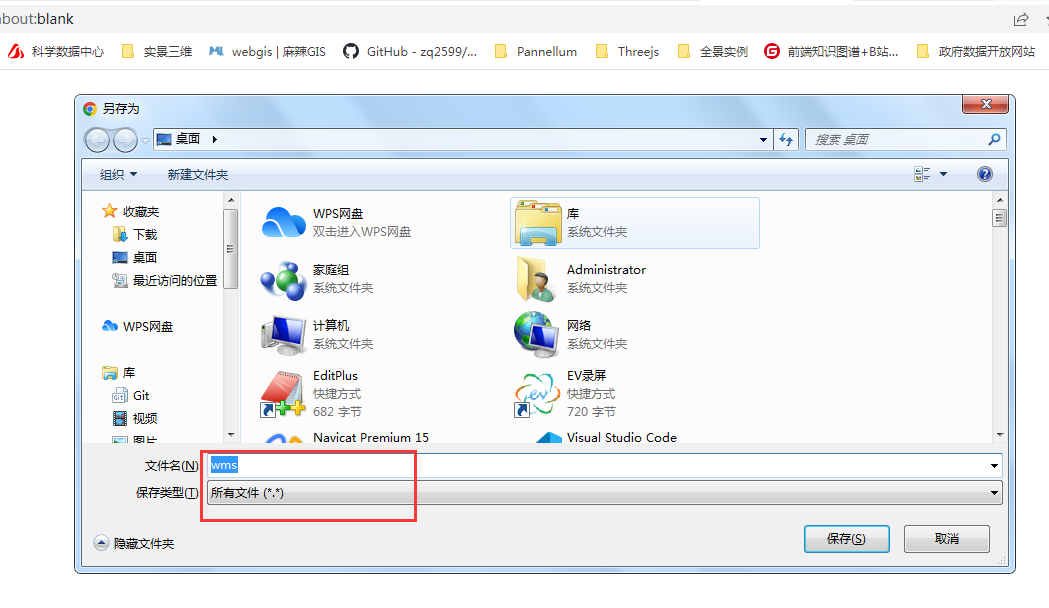

问题场景：原始shp数据的数据编码是UTF-8格式，GeoServer中数据dbf数据的字符集采用ISO-8859-1。数据发布后，使用预览服务进行数据预览时，出现下载页面，同时在GeoServer控制台中明显看到报错信息。

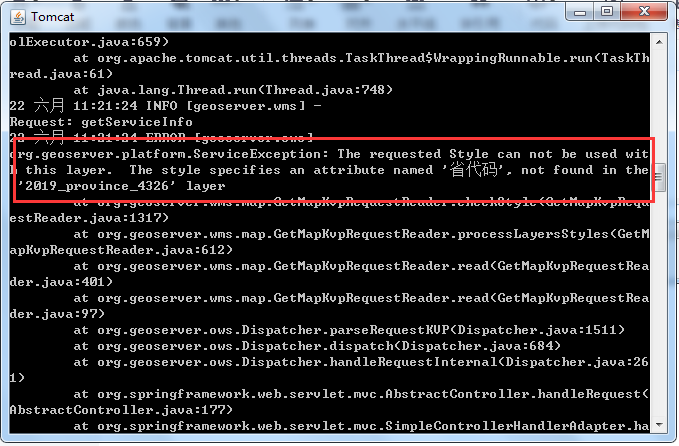

tomcat的控制台的报错日志如下所示：

2、问题分析

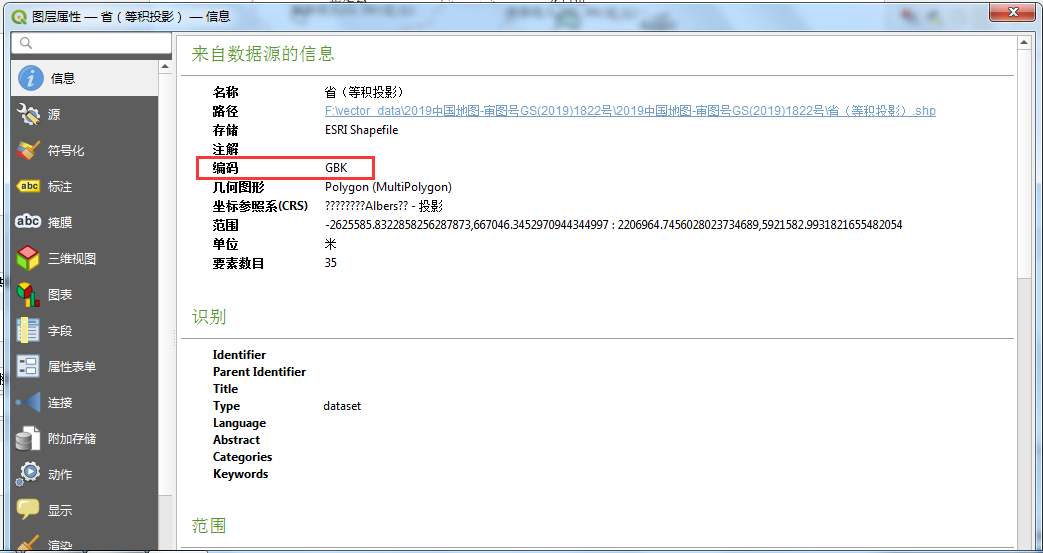

出现以上问题，初步看起来是因为在样式设置的时候，图层样式定义文件中有“省代码”的样式没有找到，找不到的原因是由于字符编码不对应导致的样式无法应用到图层中。知道了出现的原因就可以对症下药，只需要在Geoserver发布图层数据时，将图层数据的字符编码与原始文件保持一致即可。原始文件的编码可以使用Qgis软件进行查看。

3、问题解决

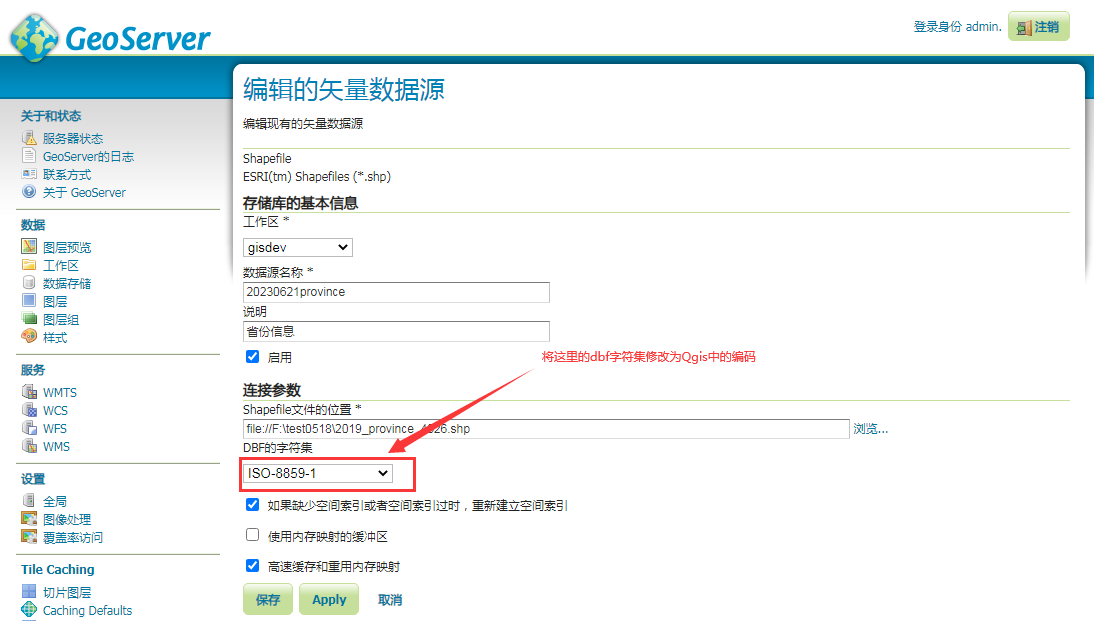

在GeoServer中，将字符集编码设置为GBK，完成后点击保存。

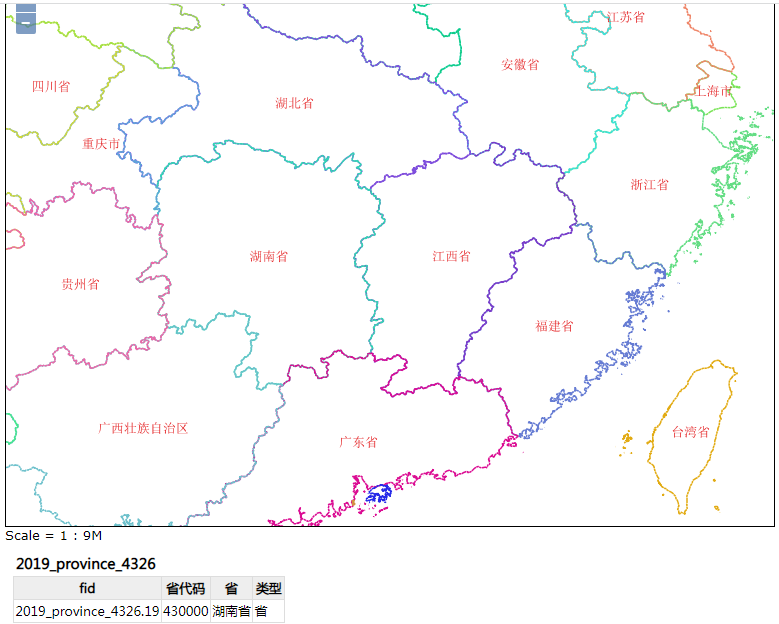

完成后，在图层预览中，点击OpenLayers预览，可以看到图层服务正常，不会再有下载的提示。

二、图层空间参考投影设置的问题

1、问题描述

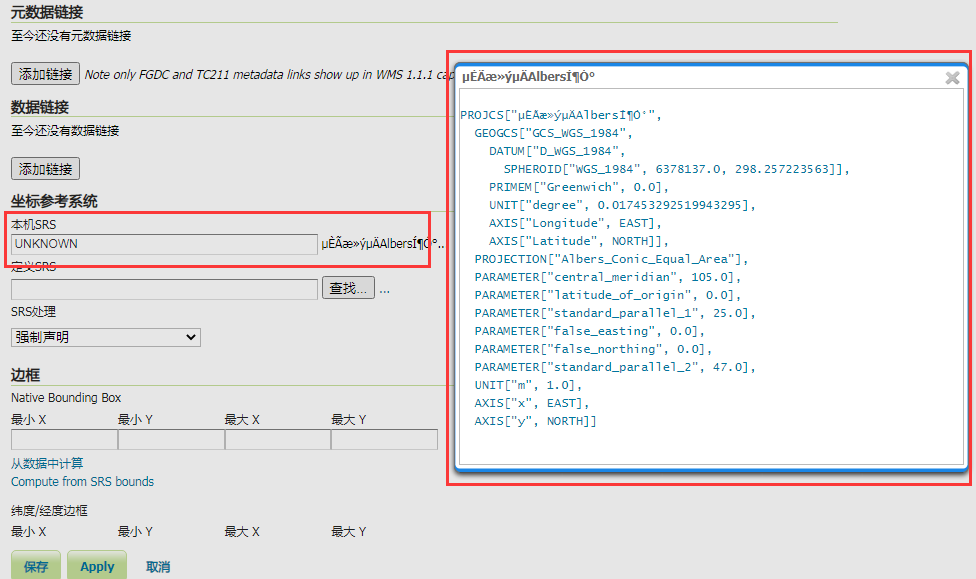

原始的省份数据采用的Albers等面积投影，在Geoserver中发布不好找，默认的坐标参考系统没有定义，在数据选择页面中默认为Unknown。

其读取的srs信息如下：

PROJCS["µÈÃæ»ýµÄAlbersÍ¶Ó°",
  GEOGCS["GCS_WGS_1984",
    DATUM["D_WGS_1984",
      SPHEROID["WGS_1984", 6378137.0, 298.257223563]],
    PRIMEM["Greenwich", 0.0],
    UNIT["degree", 0.017453292519943295],
    AXIS["Longitude", EAST],
    AXIS["Latitude", NORTH]],
  PROJECTION["Albers_Conic_Equal_Area"],
  PARAMETER["central_meridian", 105.0],
  PARAMETER["latitude_of_origin", 0.0],
  PARAMETER["standard_parallel_1", 25.0],
  PARAMETER["false_easting", 0.0],
  PARAMETER["false_northing", 0.0],
  PARAMETER["standard_parallel_2", 47.0],
  UNIT["m", 1.0],
  AXIS["x", EAST],
  AXIS["y", NORTH]]

2、问题分析

这里为了统一统一的坐标参考系，默认为4326，所以把省图层的坐标参考信息也同样修改为4326。解决投影的问题有很多的解决方案，arcgis或者qgis都可以直接使用。这里讲解使用Qgis来进行转换。

3、问题解决

在原来的图层数据，使用鼠标右键，点击导出，在导出的数据参数设置中，将坐标参考系修改为4326，（同时可以设置字符编码）。详细信息如下图所示：

将导出的数据按照步骤一进行数据发布即可解决这个问题。

三、Qgis导出的SLD在GeoServer中发布预览报错的问题

1、问题描述

将Qgis中导出的SLD文件导入到GeoServer中，经过数据验证也没有报错，在选择数据进行预览时出现错误。图层并没有按照设想进行展示。

<?xml version="1.0" encoding="UTF-8"?>
<StyledLayerDescriptor xmlns="http://www.opengis.net/sld" xsi:schemaLocation="http://www.opengis.net/sld http://schemas.opengis.net/sld/1.1.0/StyledLayerDescriptor.xsd" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:se="http://www.opengis.net/se" xmlns:ogc="http://www.opengis.net/ogc" xmlns:xlink="http://www.w3.org/1999/xlink" version="1.1.0">
  <NamedLayer>
    <se:Name>2022年全国百强县一般公共预算收入榜</se:Name>
    <UserStyle>
      <se:Name>2022年全国百强县一般公共预算收入榜</se:Name>
      <se:FeatureTypeStyle>
        <se:Rule>
          <se:Name>45 - 100</se:Name>
          <se:Description>
            <se:Title>45 - 100</se:Title>
          </se:Description>
          <ogc:Filter xmlns:ogc="http://www.opengis.net/ogc">
            <ogc:And>
              <ogc:PropertyIsGreaterThanOrEqualTo>
                <ogc:PropertyName> abs("ggys")</ogc:PropertyName>
                <ogc:Literal>44.79999999999999716</ogc:Literal>
              </ogc:PropertyIsGreaterThanOrEqualTo>
              <ogc:PropertyIsLessThanOrEqualTo>
                <ogc:PropertyName> abs("ggys")</ogc:PropertyName>
                <ogc:Literal>100</ogc:Literal>
              </ogc:PropertyIsLessThanOrEqualTo>
            </ogc:And>
          </ogc:Filter>
          <se:PolygonSymbolizer>
            <se:Fill>
              <se:SvgParameter name="fill">#f7fcf5</se:SvgParameter>
            </se:Fill>
            <se:Stroke>
              <se:SvgParameter name="stroke">#232323</se:SvgParameter>
              <se:SvgParameter name="stroke-width">1</se:SvgParameter>
              <se:SvgParameter name="stroke-linejoin">bevel</se:SvgParameter>
            </se:Stroke>
          </se:PolygonSymbolizer>
        </se:Rule>
        <se:Rule>
          <se:TextSymbolizer>
            <se:Label>
              <!--SE Export for NAME + '\n' + ' 预算收入' + ggys + '(亿元)' not implemented yet-->Placeholder</se:Label>
            <se:Font>
              <se:SvgParameter name="font-family">SimSun</se:SvgParameter>
              <se:SvgParameter name="font-size">13</se:SvgParameter>
            </se:Font>
            <se:LabelPlacement>
              <se:PointPlacement>
                <se:AnchorPoint>
                  <se:AnchorPointX>0</se:AnchorPointX>
                  <se:AnchorPointY>0.5</se:AnchorPointY>
                </se:AnchorPoint>
              </se:PointPlacement>
            </se:LabelPlacement>
            <se:Fill>
              <se:SvgParameter name="fill">#000000</se:SvgParameter>
            </se:Fill>
            <se:VendorOption name="maxDisplacement">1</se:VendorOption>
          </se:TextSymbolizer>
        </se:Rule>
      </se:FeatureTypeStyle>
    </UserStyle>
  </NamedLayer>
</StyledLayerDescriptor>

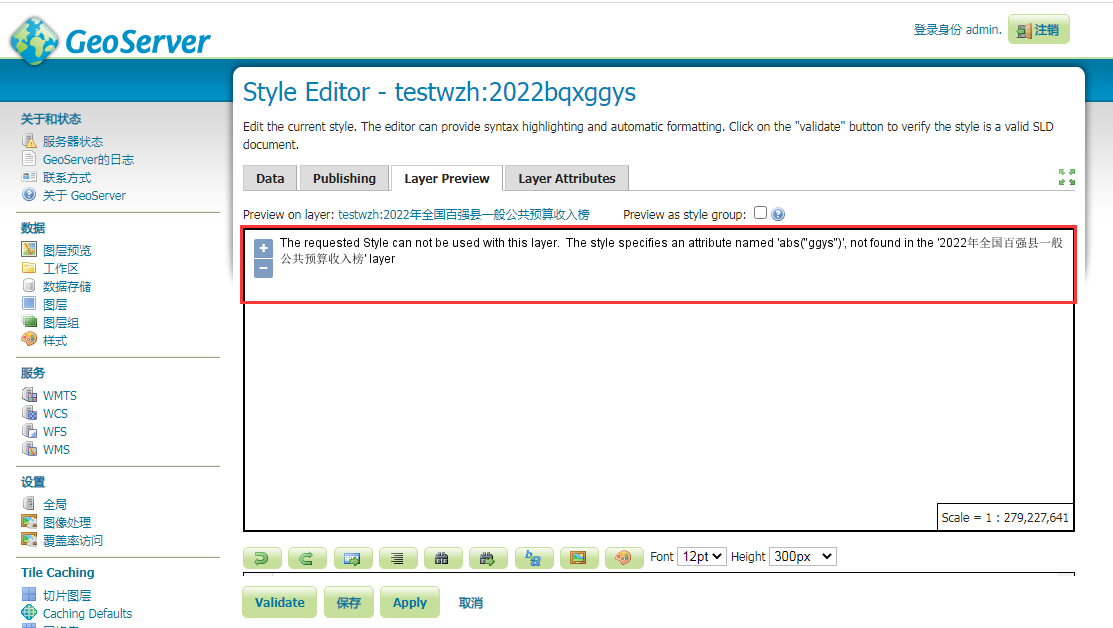

在进行图层预览时出现如下提示，abs('ggys')定义找到。

2、问题分析

这份SLD是在Qgis中进行样式设置生成的，使用Qgis中采用abs(‘ggys’)，表示的是对公用预算采用绝对值，abs是一个函数名字，对公共预算的绝对值进行区间分类设置。但是这个函数仅在Qgis软件中支持，在GeoServer中没有这个函数。

在Qgis中，要设置区间分类，要求值必须为数值类型，通过绝对值函数进行转换。在Geoserver中可以直接使用。

3、问题解决

明确以上这个问题后，就可以进行针对性的解决。在GeoServer中将abs函数去掉。

<ogc:Filter xmlns:ogc="http://www.opengis.net/ogc">
<ogc:And>
     <ogc:PropertyIsGreaterThanOrEqualTo>
     <ogc:PropertyName> ggys</ogc:PropertyName>
     <ogc:Literal>44.79999999999999716</ogc:Literal>
</ogc:PropertyIsGreaterThanOrEqualTo>
 <ogc:PropertyIsLessThanOrEqualTo>
     <ogc:PropertyName>ggys</ogc:PropertyName>
     <ogc:Literal>50</ogc:Literal>
     </ogc:PropertyIsLessThanOrEqualTo>
     </ogc:And>
</ogc:Filter>

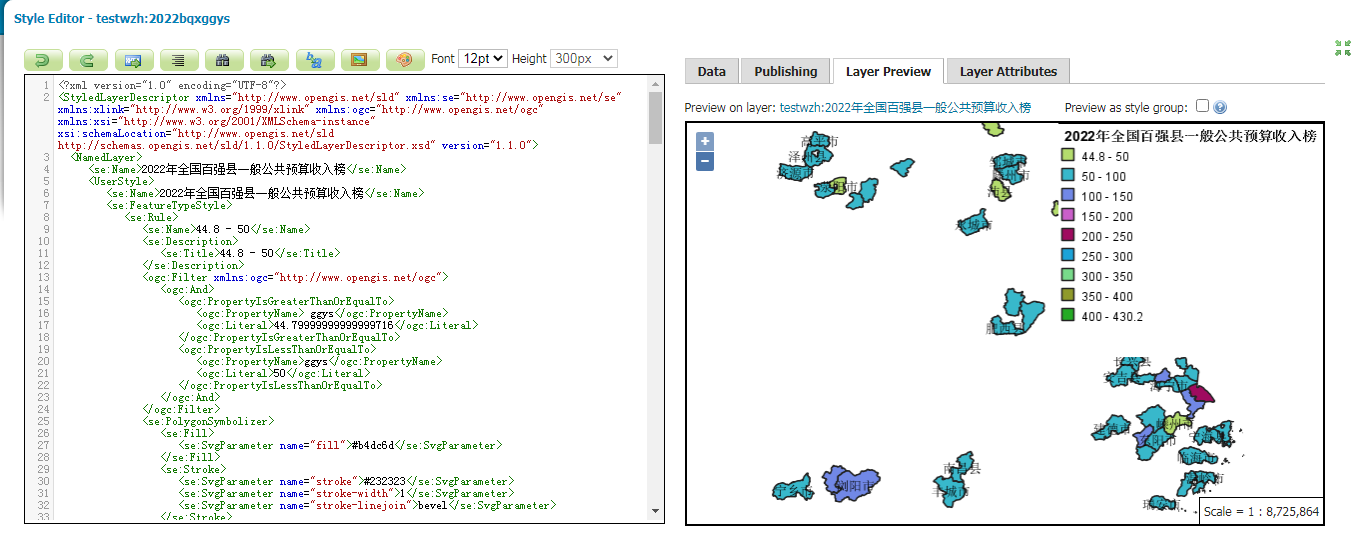

将以上图层保存后，重新预览发现服务正常。

四、GeoServer中多字段拼接联合标注问题

1、问题描述

在Qgis中进行中文标注是，采用联合标注的方式，生成代码如下所示：

<se:Rule>
          <se:TextSymbolizer>
            <se:Label>
              <!--SE Export for NAME + '\n' + ' 预算收入' + ggys + '(亿元)' not implemented yet-->Placeholder</se:Label>
            <se:Font>
              <se:SvgParameter name="font-family">SimSun</se:SvgParameter>
              <se:SvgParameter name="font-size">13</se:SvgParameter>
            </se:Font>
            <se:LabelPlacement>
              <se:PointPlacement>
                <se:AnchorPoint>
                  <se:AnchorPointX>0</se:AnchorPointX>
                  <se:AnchorPointY>0.5</se:AnchorPointY>
                </se:AnchorPoint>
              </se:PointPlacement>
            </se:LabelPlacement>
            <se:Fill>
              <se:SvgParameter name="fill">#000000</se:SvgParameter>
            </se:Fill>
            <se:VendorOption name="maxDisplacement">1</se:VendorOption>
          </se:TextSymbolizer>
        </se:Rule>

这里对文字标注进行了声明

<se:Label>
<!--SE Export for NAME + '\n' + ' 预算收入' + ggys + '(亿元)' not implemented yet-->Placeholder
</se:Label>

这个标注最终也是无法进行展示。导出图层标注为：Placeholder

2、问题分析解决

要解决这个问题比较简单，直接给出解决方案。采用xml的文字拼接表达式来实现。

<se:Rule>
          <se:TextSymbolizer>
            <se:Label>
              <ogc:PropertyName>NAME</ogc:PropertyName><![CDATA[]]>
              <![CDATA[公共预算收入]]>
              <ogc:PropertyName>ggys</ogc:PropertyName><![CDATA[(亿元)]]>
            </se:Label>
            <se:Font>
              <se:SvgParameter name="font-family">SimSun</se:SvgParameter>
              <se:SvgParameter name="font-size">13</se:SvgParameter>
            </se:Font>
            <se:LabelPlacement>
              <se:PointPlacement>
                <se:AnchorPoint>
                  <se:AnchorPointX>0</se:AnchorPointX>
                  <se:AnchorPointY>0.5</se:AnchorPointY>
                </se:AnchorPoint>
              </se:PointPlacement>
            </se:LabelPlacement>
            <se:Fill>
              <se:SvgParameter name="fill">#000000</se:SvgParameter>
            </se:Fill>
            <se:VendorOption name="maxDisplacement">1</se:VendorOption>
          </se:TextSymbolizer>
        </se:Rule>

最主要的核心代码如下：

<se:Label>
    <ogc:PropertyName>NAME</ogc:PropertyName><![CDATA[]]>
    <![CDATA[公共预算收入]]>
    <ogc:PropertyName>ggys</ogc:PropertyName><![CDATA[(亿元)]]>
</se:Label>

总结

以上就是本文的主要内容，本文将紧密围绕图层编码导致图层预览无服务的异常问题、图层空间参考投影设置的问题、Qgis导出的SLD在GeoServer中发布预览报错的问题、GeoServer中多字段拼接联合标注问题，通过在GeoServer中以上4个问题的具体描述以及问题的针对性解决方案，让读者在实际操作中遇到以上问题时，知道如何去解决。
