PT2264\pt2294(带编码)无线、接收、收发

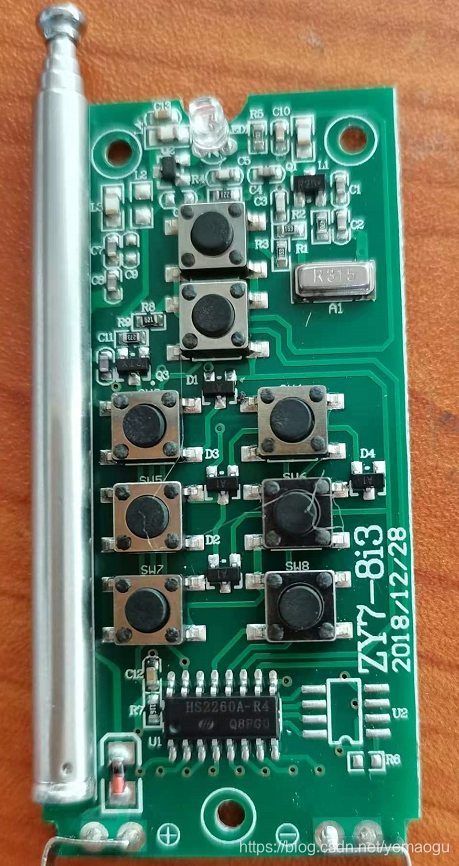

一、PT2260(编码发送)\pt2294（接收解码），下图是发送模块

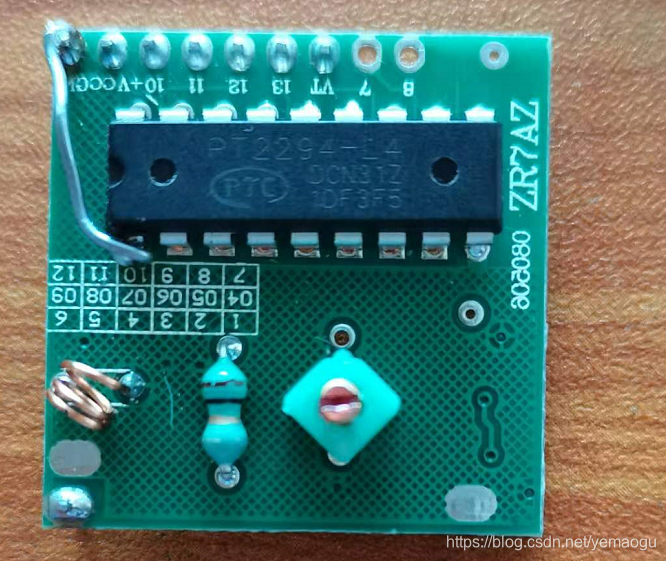

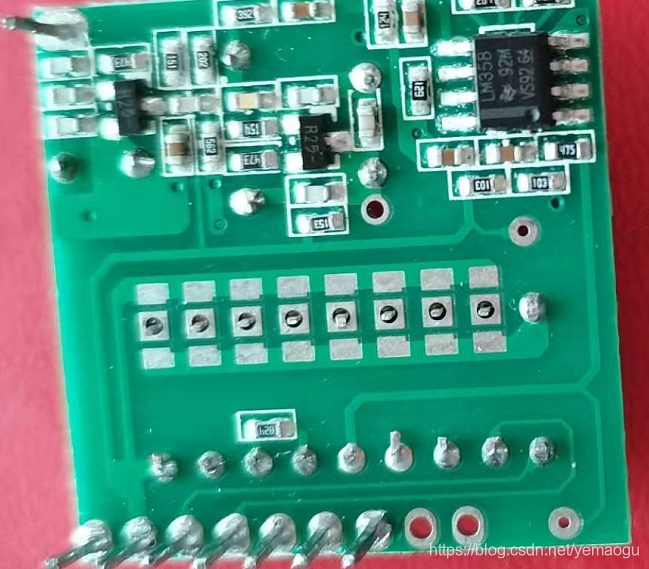

二，下图是接收模块，lm358、R25无线接收放大，PT2294接收模块。

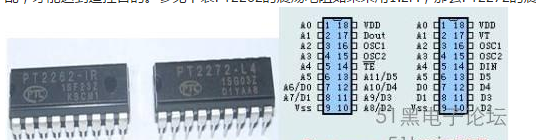

 1.实物图如下

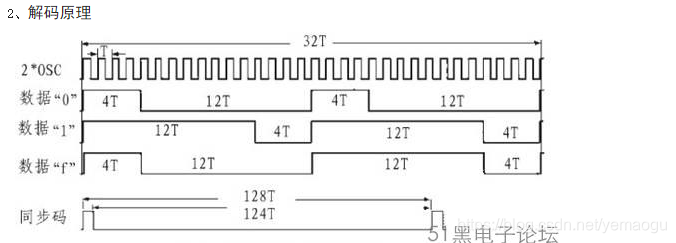

2、解码原理示意图

由上图可见（高平电组合方式可分为3种）

(0).  数据 “0” ：  “窄、窄” 表示数据“0”。

       数据“0”=4T高+12T低+4T高+12T低

(1). 数据“1”:       “宽、宽”表示数据“1”

      数据“1”=12T高+4T低+12T高+4T低；

(2). 数据“F”:     “窄、宽”表示数据“F”

       数据“F”=4T高+12T低+12T高+4T低。

(3).同步码 : 4T高+124T低+4T高；     //用于间隔每个完整的数据：例如：A0A1A2A3A4A5A6A7D0D1D2D3同步码



3、PT2262输出数据的结构顺序：编码由地址码、数据码、同步码组成：A0A1A2A3A4A5A6A7D0D1D2D3同步码

    PT2262输出数据的顺序：A0A1A2A3A4A5A6A7D0D1D2D3同步码 。





当PT2262发送数据时： A0A1A2A3A4A5A6A7D0D1D2D3同步码……，连续发四次。每组编码之间由同步码隔开，同步码低电平宽度是窄脉冲宽度(4T)的31倍(124T)，

用单片机软件解码时，程序只要判断出同步码，然后对后面的字码进行脉冲宽度识别即可。2262每次发射时至少发射4 组字码，我们只需连续两次检测到相同的地址码加数据码就可以了。

根据PT2262编码芯片的编码格式可以看出

 同步码时长=4T高+124T低+4T高；

数据“0”=4T高+12T低+4T高+12T低；

数据“1”=12T高+4T低+12T高+4T低；

数据“F”=4T高+12T低+12T高+4T低。
