使用TagUI和Robocorp编写RPA示例

RPA示例

RPA软件

​ 开源的RPA软件有很多，接下来会用TagUI、Robocorp和WeAutomate Studio做示例，其中WeAutomate Studio为华为的RPA工具，开发者设计器有3个月的试用期。

TagUI

TagUI由AI Singapore维护，是一个RPA的命令行界面工具，可以在任何主要的操作系统上运行。首先再github上下载TagUI选择对应的操作系统版本

1.安装

TagUI安装非常简单

​ 1.下载对应的操作系统版本

​ 2.解压到你存放的软件目录

​ 3.安装JDK（确保本地有JDK环境，官网推荐Amazon Corretto 8）

​ 4.添加 对应系统目录\tagui\src 到系统环境path下

​ 5.安装chrome浏览器（测试过用Edge不行）

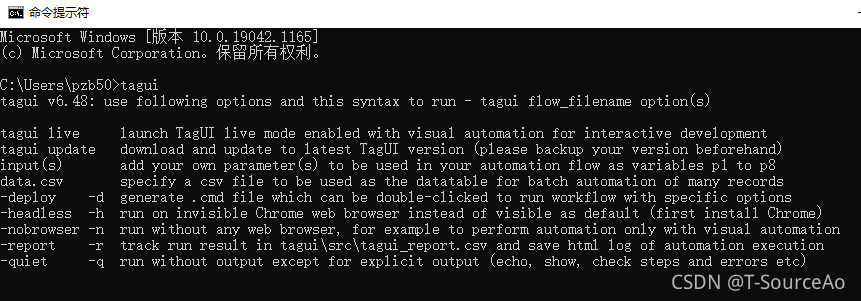

​ 6.打开CMD输入tagui看是否安装成功

​

2.运行

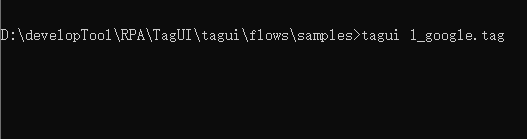

运行已经写好的自动化流程也非常简单，在对应的自动化文件.tag目录下使用tagui demo.tag

几种启动tag的方式：

​ 1.可以使用完整的路径：tagui d:\tagui\samples\demo.tag

​ 2.创建为.cmd文件双击使用：tagui demo.tag -d

​ 3.隐藏浏览器来运行：tagui demo.tag -h

​ 4.创建为.cmd文件并隐藏浏览器：tagui demo.tag -h -d

3.编写.tag自动化文件

​ 下面是官方的示例demo：

// This flow makes a search on Google, clicks the first result and screenshots the page

// First, visit google.com
https://www.google.com

// Look on the web page for an element with 'q' in its text, id or name
// (or some other attributes), then type 'latest movies' and enter
// type q as latest movies[enter]

// Use a more accurate identifier below instead because
// google.com webpage differs for different locations
type //*[@name="q"] as latest movies[enter]

// Click the first result using XPath
// Learn XPath: https://www.w3schools.com/xml/xpath_intro.asp
click (//*[@class="g"])[1]//a

// Wait 3 seconds so the page can load
wait 3

// Save a screenshot of the web page to top_result.png
snap page to top_result.png

​ 可以看到一些关键词：click、type、wait、snap

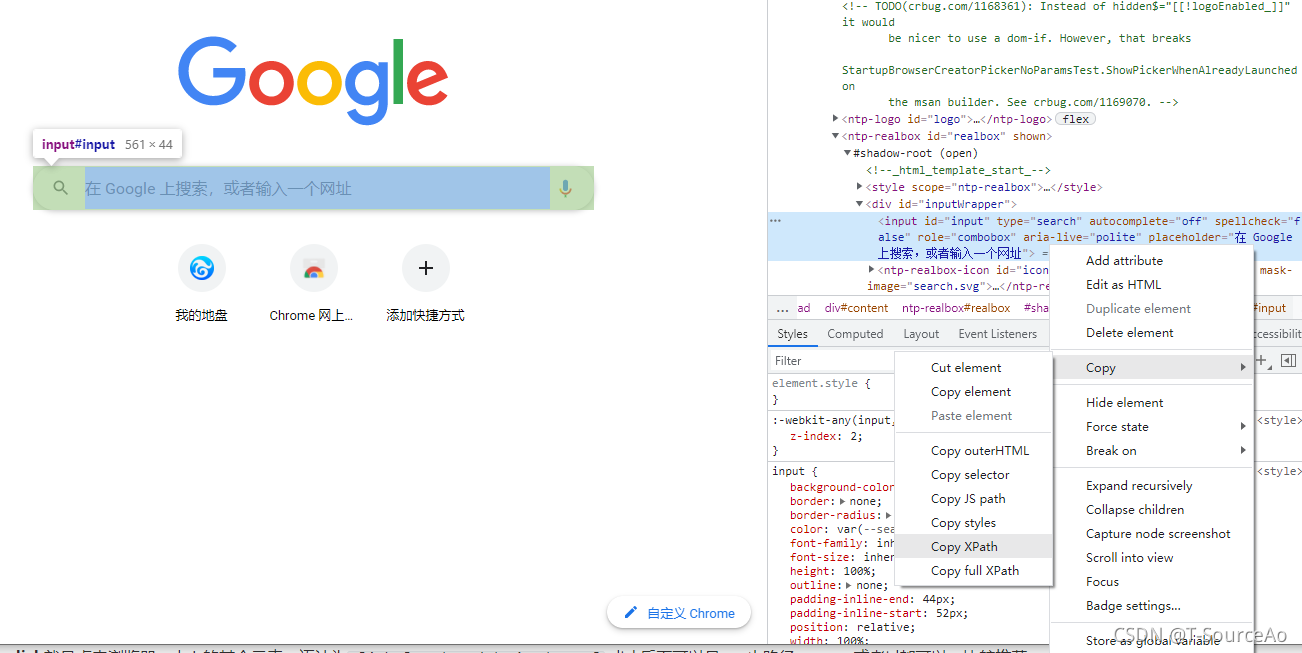

​ click就是点击浏览器web上的某个元素：语法为click [DOM/XPath/Point/Image],click后面可以是xpath路径、name或者id都可以，比较推荐xpath，xpath直接在chrome浏览器的元素选择器上就可以直接获取到。

​ type就是给元素赋值，比如要给google搜索的搜索框赋值就可以：type //*[@name="q"] as TAGUI[enter],其中//*[@name=“q”]为搜索框的xpath，TAGUI为要输入的内容，[enter]则是输入完成后回车。语法为：type [DOM/XPath/Point/Image] as [text to type]

​ wait比较好理解，就是等待多少秒的意思。wait 3就是等待3秒后。

​ snap是可以保存整页、元素或者区域的屏幕截图。语法为snap [DOM/XPath/Region/Image/page] to [filename]。

4.demo示例

​ 下面做个简单的例子：比如我要打开百度网页搜索最近的电影并且点击第一个搜索结果，然后截取当前页面并保存。此时.tag文件就可以这样写

//打开百度首页
https://www.baidu.com/

//搜索最近的电影并回车
type //*[@id="kw"] as 最近的电影[enter]

//点击想要的结果
click //*[@id="2"]/h3/a

//弹出新页面
popup new
    wait 2
    //截取对应div保存到对应路径
    snap //*[@id="content"]/div/div[2] to movies.png

​ 然后我们直接使用命令tagui movie.tag就可以执行了。

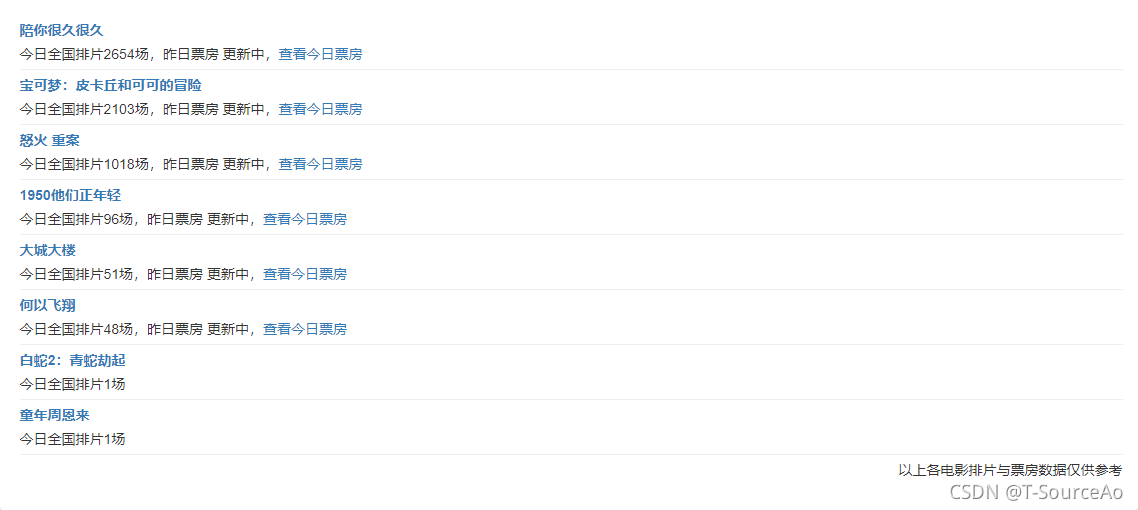

​ 最后的执行结果截图：

5.一些其他的命令

​ 处了刚才用到的click、type之外还有很多命令可以参照官方的文档

Robocorp

​ Robocorp其实和tagui差不多，只不过就是在命令的差距上。Robocorp的扩展也特别丰富，可以借助vscode来编写Robocorp代码，只需在vscode下载Robocorp扩展即可。

1.安装Robocorp Lab

​ Robocorp lab是官方的开发工具，下载地址Developer-first RPA: Python-based technology | Robocorp，直接下载安装即可。

2.使用Robocorp lab

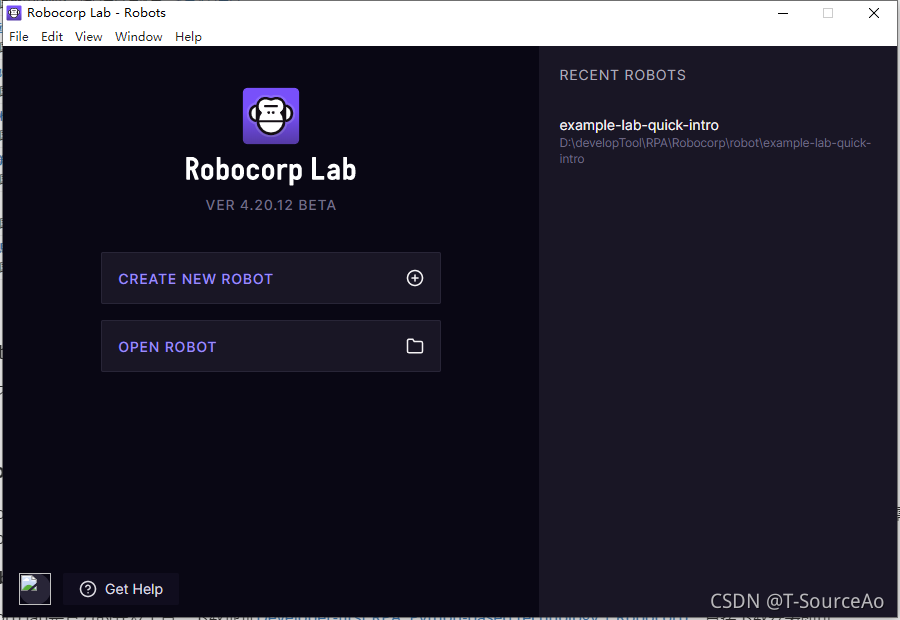

​ 我们可以create new robot新建一个robot，也可以导入现有的工程。
​
​ 取一个名字，然后template选择标准就可以开始创建编写了。

3.编写demo

​ 同样的我们直接上手来参考文档写一份demo，这样就更能直观的来看程序是怎么运行的。我们和TagUI一样获取最近的电影截图。

​ 1.首先是Settings模块，我们需要在浏览器上操做元素所以用到了RPA.Browser.Selenium依赖

*** Settings ***
Documentation     MY first RPA
Library           RPA.Browser.Selenium

​ 2.接下来来写我们需要执行的任务，就是Task模块

*** Tasks ***
#任务的名称
Get information on the latest movies
    #任务步骤
    Open a browser

​ 3.我们写了一个叫做Open a browser的任务步骤，但是robot识别不到Open a browser怎么定义的，用来干什么，所以这时候需要Keywords模块

*** Keywords ***
#定义Open a browser需要做什么
Open a browser
	#使用浏览器打开网页
    Open Available Browser    https://www.baidu.com/
    #Open Available Browser 是 RPA.Browser.Selenium依赖中缩写好的方法直接引用就好

​ 4.一个完整的robot就包含这三个模块，Settings、Task和Keywords。好的，知道了这种操作逻辑，接下来我们就可以参照文档来把完整的代码示例写好:

*** Settings ***
Documentation   latest movies.
Library         RPA.Browser.Selenium

*** Keywords ***
Open a browser
    Open Available Browser    https://www.baidu.com/

*** Keywords ***
Search for recent movies
    Input Text      //*[@id="kw"]       最近的电影
    Submit Form

*** Keywords ***
Get screenshots
    Click Element When Visible    css:div.result:nth-child(2) > h3:nth-child(1) > a:nth-child(1)
    ${handles}=    Get Window Handles
    Switch Window    ${handles}[1]
    Wait Until Page Contains Element    css:.panel
    Screenshot   css:.panel    ${CURDIR}${/}output${/}screenshot.png


*** Tasks ***
#任务的名称
Get information on the latest movies
    #任务步骤
    Open a browser
    Search for recent movies
    Get screenshots

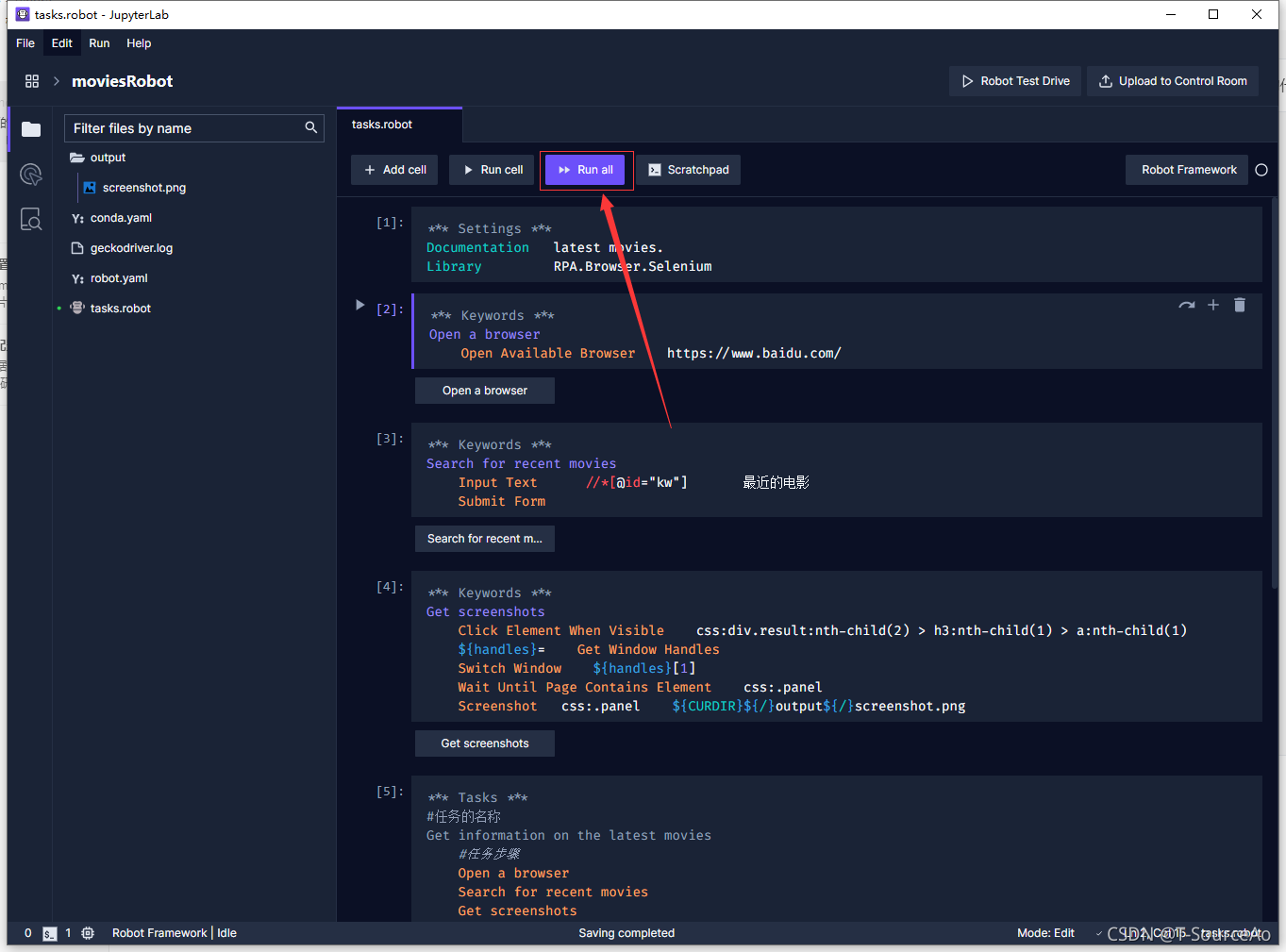

​ 编写完成后点击Run all即可看robot的运行流程

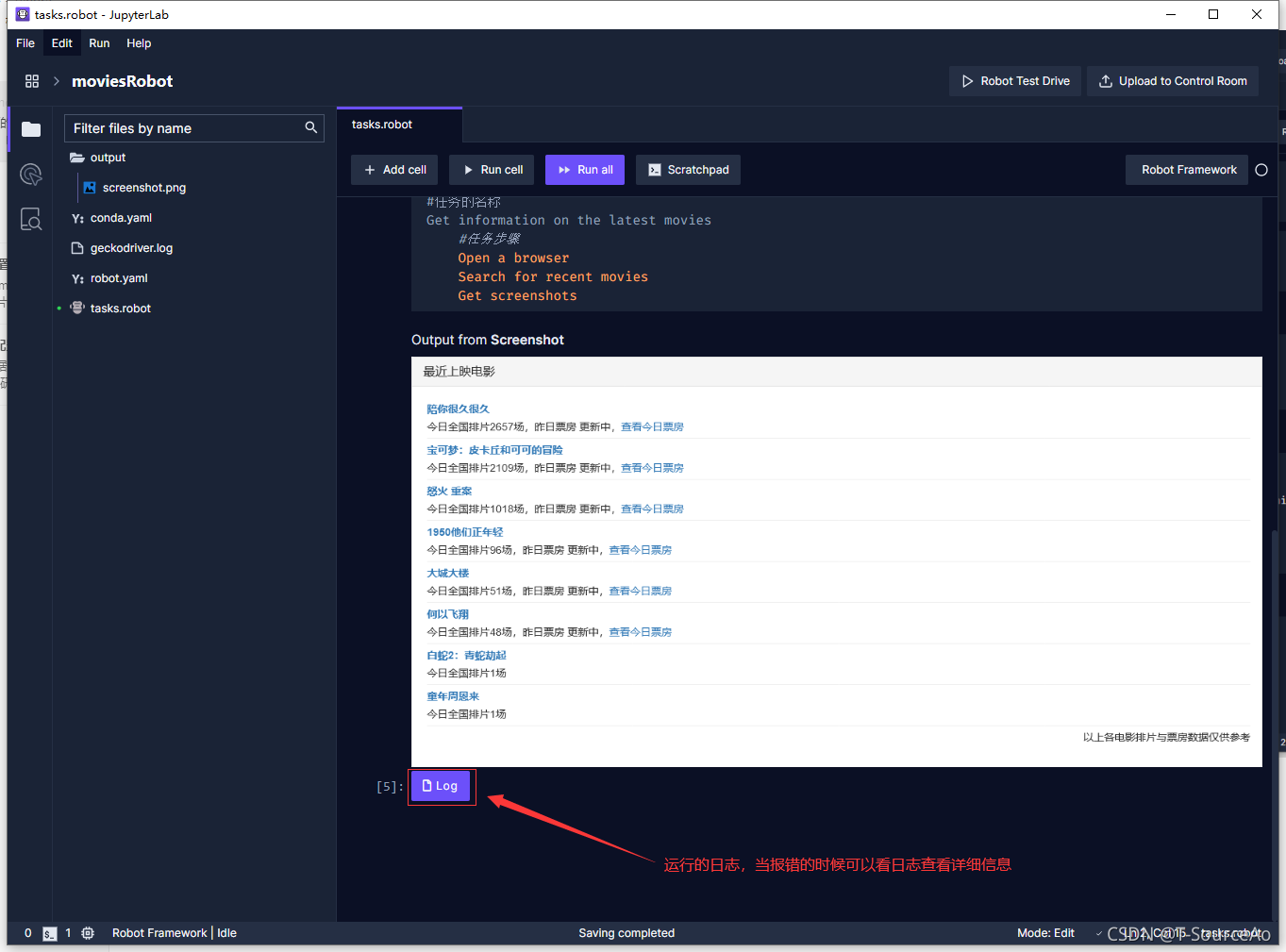

​ （运行后的结果）

5.其余方法

​ demo里面也包含了很多已经定义好的方法直接引用就行，完整的依赖以及所有方法：Robocorp documentation
