OSPF基础特性学习笔记————看这一篇就够了！！！

介绍：

1.OSPF产生背景：

路由器根据路由表转发数据包，路由表项可通过手动配置和动态路由协议生成。
静态路由比动态路由使用更少的带宽，并且不占用CPU资源来计算和分析路由更新。当网络结构比较简单时，只需配置静态路由就可以使网络正常工作。但是当网络发生故障或者拓扑发生变化后，静态路由不会自动更新，必须手动重新配置。相比较于静态路由，动态路由协议具有更强的可扩展性，具备更强的应变能力。

OSPF(Open Shortest Path First，开放式最短路径优先)具有扩展性强，收敛速度快等特点，作为优秀的内部网关协议被广泛使用。

该博客主要介绍OSPF的基本概念，OSPF的基础特性。

以下是OSPF 的基础特性：

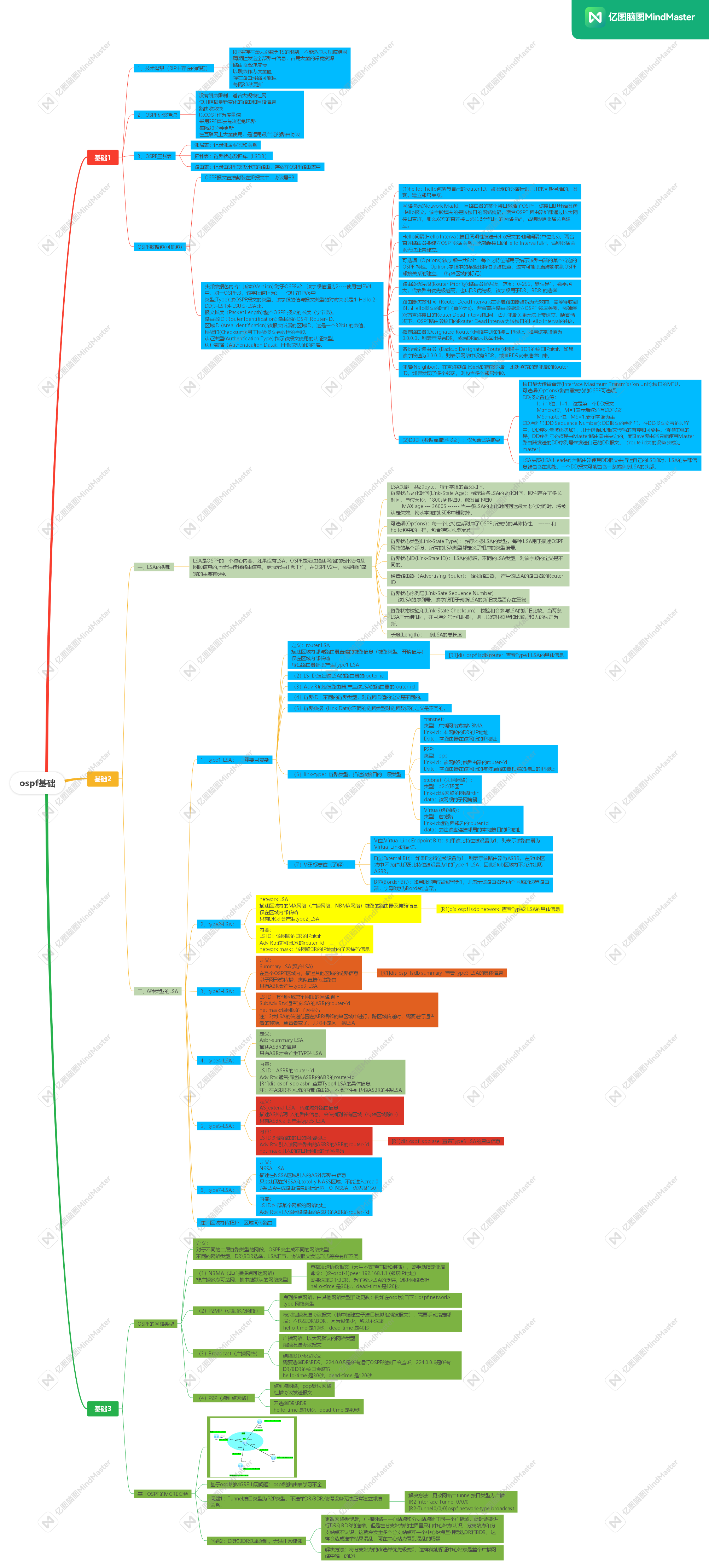

2.思维导图如下：

1.名词解释：

OSPF的结构化部署 --- 区域划分

区域划分的主要目的 --- 区域内部传递拓扑信息，区域之间传递路由信息。 --- 链路状态型协

议的距离矢量特征

如果一个OSPF网络只存在一个区域，这个网络称为单区域OSPF网络；

如果一个OSPF网络存在多个区域，这样的网络称为多区域OSPF网络。

区域边界路由器 --- ABR --- 同时属于多个区域，一个接口对应一个区域，必须有一个接口在

区域0中，将区域内的拓扑信息收集计算成路由信息，之后进行传递。

区域之间可以存在多个ABR设备，一个ABR设备可以处于多个区域。

区域划分的要求：

1，区域之间必须存在ABR设备；

2，区域划分必须按照星型拓扑结构进行划分。 --- 星型拓扑的中间区域 --- 骨干区域。

为了方便区分和标识不同的区域，所以，我们给每一个区域都定义一个区域ID --- area

id --- 32位二进制构成的 --- 两种表示方法 -- 1，直接使用十进制进行表示；2，使用点分十

进制进行表示。 ---- 骨干区域的区域ID定义为区域0。

2，OSPF的数据包（五种）

（1）hello包（可修改） --- 周期性的发现，建立和保活邻居关系。

hello报文

Hello报文的主要作用：

• 邻居发现:自动发现邻居路由器，
• 邻居建立:完成Hello报文中的参数协商，建立邻居关系。
• 邻居保持:通过周期性发送和接收，检测邻居运行状态。

字段解释：

Network Mask:发送Hello报文的接口的网络掩码。
Hello lnterval:发送Hello报文的时间间隔。通常为10s
Router Dead lnterval:失效时间。如果在此时间内未收到邻居发来的Hello报文，则认为邻居失效。通常为40s。
Neighbor:邻居，以Router ID标识。

Options:
E:是否支持外部路由
MC:是否支持转发组播数据包
N/P:是否为NSSA区域

Router Priority:DR优先级。默认为1。如果设置为0，则路由器不能参与0DR或BDR的选举。
Designated Router: DR的接囗地址。
Backup Designated Router: BDR的接囗地址。

hello包的发送周期 --- hello时间 --- 10S（以太网）/30S

死亡时间 --- dead time --- 4倍的hello时间

RID --- 区分和标识不同的路由器 --- 本质由32位二进制构成 --- 1，格式统一； 2，全网唯一

RID的生成方式：

1，手工配置

2，自动生成 --- 首先，设备将优先选择环回接口的IP地址作为RID，如果存

在多个环回接口，则将选择所有环回接口中IP地址最大的作为RID；如果没有

配置环回接口，则将使用设备的物理接口的IP地址作为RID，如果物理接口存

在多个，则选择IP地址最大的作为RID；

（2）DBD包 --- 数据库描述报文 --- LSDB --- 链路状态数据库 --- LSA ---- “菜单”

报文字段解释：

接口最大传输单元（MTU）：默认为0——华为设备默认未开启MTU值检测功能

注意:如果邻居的该字段不一致，则会停留在exstart状态

I （init）—— 该位为一，则代表该DBD是在进行主从关系选举的数据包

M （more） —— 该位为一，则代表后续还有更多的数据包，该位为0，则代表这个DBD包是最后一个DBD包

MS （master）——该位为一，则代表发送DBD包设备为主

在主从关系未选举出时，邻居双方都会将自己的MS位为1，认为自己是主，选举完成后，只有主置1

DBD的序列号 —— 在DBD报文交互过程中，会逐次加一，用于确保BDB报文传输的有序性和可靠性

隐性确认:DBD包的确认机制是通过序列号实现

         —— 隐性确认：为主的设备发送一个DBD包，其中包含一个序列号，”从“收到这个数据包后将使用相同的序列号回复DBD包，起到确认的作用

显性确认:通过LSACK数据包实现确认

LSA 头部信息 —— 不是完整的LSA信息，是LSA信息的摘要

（3）LSR包 --- 链路状态请求报文 --- 基于DBD包，请求未知的LSA信息。 --- “点菜”

报文字段解释：

链路状态类型，链路状态ID，通告路由器

——LSA的三元组（可唯一标识一条LSA）

（4）LSU包 --- 链路状态更新报文 --- 真正携带LSA的数据包 --- “上菜”

报文字段解释：

LSA个数

LSA详情信息

（5）LSACK包 --- 链路状态确认报文 --- 确认包

报文字段解释：

通过LSA头部内容进行确认

OSPF协议具有周期更新机制，每个30MIN发送一次。

OSPF一共定义了5种类型的报文，不同类型的OSPF报文有相同的头部格式。OSPF报文直接采用IP封装，在报文的IP头部中，协议号为89。

6.以下是五种报文共有的头部信息：

3.OSPF的状态机：

down状态 --- 启动ospf之后，发出hello包进入下一个状态

init（初始化）状态 --- 收到对方的hello包中包含自己本地的RID，则进入到下一个状态

Two-way （双向通信） --- 标志着邻居关系的建立

（条件匹配）匹配成功，则进入到下一个状态；失败则停留在邻居状态，仅使用hello包进行周

期保活

exstart（预启动）状态 --- 通过发送没有携带数据的DBD包来进行主从关系选举，比较RID来

进行选举，RID大的为主，为主可以优先进入后面的状态

exchange（准交换）状态 --- 交换携带数据（摘要信息）的DBD包进行LSDB数据库目录共

享

loading（加载）状态 --- 基于对端发送的DBD包，使用LSR/LSU/LSACK交换未知的LSA信息

FULL状态 --- 标志着邻接关系的建立。

注：其中ｄｏｗｎ状态，ｔｗｏ－ｗａｙ，FULL状态是稳定状态．

4.OSPF工作过程：

（1）确认可达性，建立邻居关系。

  (2)  摘要同步，开始建立邻接关系。

（3）完整信息同步，完全邻接关系建立。

OSPF工作过程详细总结为：

启动配置完成，ospf协议向本地所有运行协议的接口以组播的形式（224.0.0.5）发送

hello包；hello包中携带自己本地RID，以及本地已知的邻居的RID。之后，将收集到的

邻居关系记录在一张表中 --- 邻居表 ；

邻居关系建立完成后，进行条件匹配。失败则停留在邻居关系，仅hello包进行保活。

匹配成功，则开始建立邻接关系。首先，使用未携带数据的DBD包进行主从关系选举。

之后，使用携带数据的DBD包共享目录信息，之后，基本DBD包，通过LSR/LSU/LSACK获

取未知的LSA信息。将所有的LSA信息保存本地的LSDB数据库 --- 数据库表 ；

最后，基于LSDB，使用SPF算法进行计算，得到未知网段的路由信息，将其加载到 路由

表 。

收敛完成后，周期性的发送hello包进行保活，每30min一次周期更新。

结构突变：

1，突然新增一个网段：触发更新，第一时间将变更信息通过LSU包传递出去，需要ACK

确认

2，突然断开一个网段：触发更新，第一时间将变更信息通过LSU包传递出去，需要ACK

确认

3，无法联系 --- dead time --- 40s

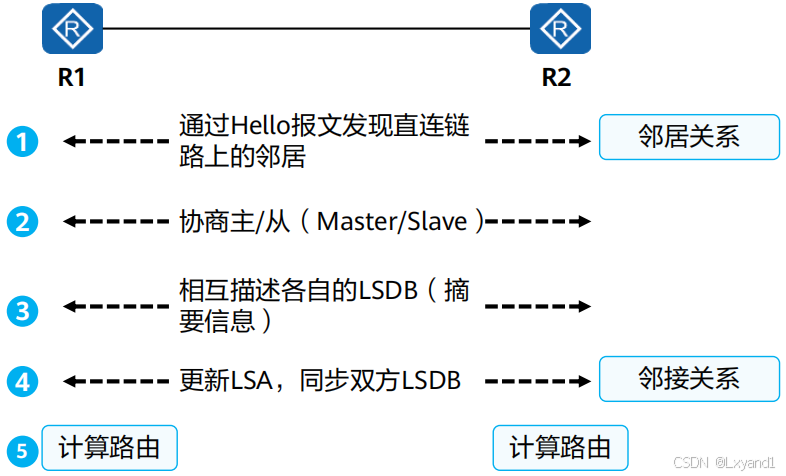

工作过程流程图如下：

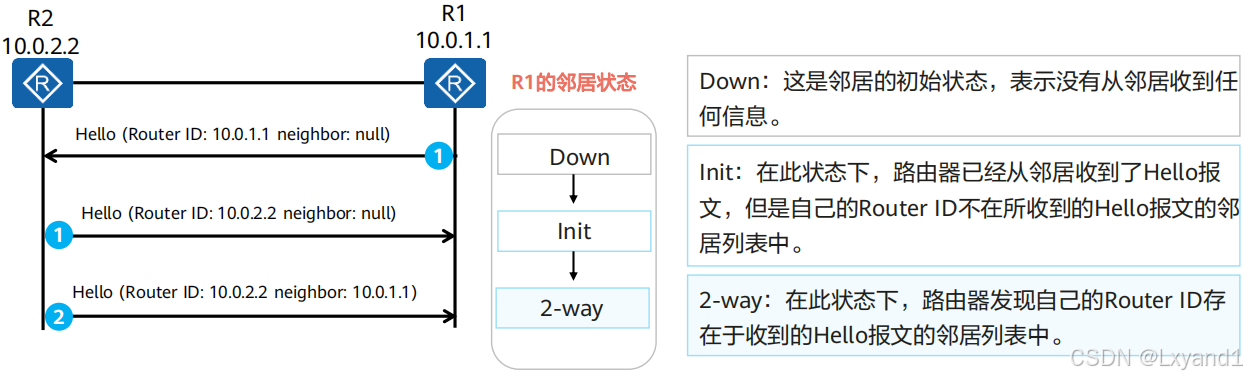

（1）确认可达性，建立邻居关系。

OSPF使用Hello报文发现和建立邻居关系。在以太网链路上，缺省时，OSPF采用组播的形式发送Hello报文(目的地址224.0.0.5）。

OSPF Hello报文中包含了路由器的Router ID、邻居列表等信息

此时OSPF对应的状态机如下：

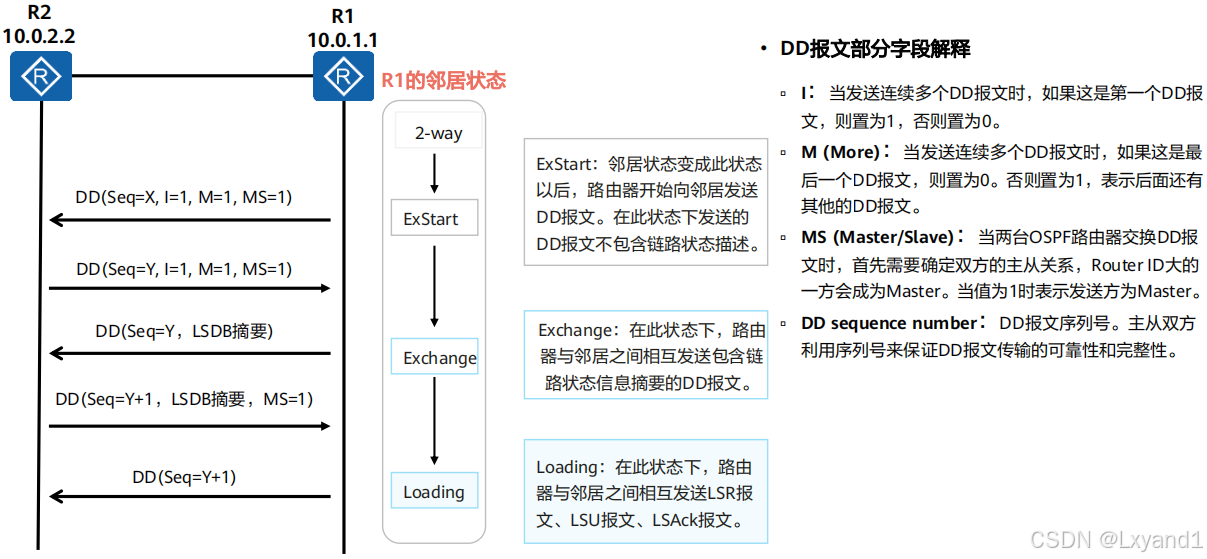

  (2)  摘要同步，开始建立邻接关系。

R1和R2的Router ID分别为10.0.1.1和10.0.2.2并且二者已建立了邻居关系。当R1的邻居状态变为ExStart后，R1会发送第一个DD报文。此报文中，M-bit设置为1，表示后续还有DD报文要发送，MS-bit设置为1，表示R1宣告自己为Master。DD序列号被随机设置为X，I-bit设置为1，表示这是第一个DD报文。
同样当R2的邻居状态变为ExStart后，R2也会发送第一个DD报文。此报文中，DD序列号被随机设置为Y(1-bit=1，M-bit=1，MS-bit=1，含义同上)。由于R2的Router ID较大，所以R2将成为真正的Master。收到此报文后，R1会产生一个Negotiation-Done事件，并将邻居状态从ExStart变为Exchange。
当R1的邻居状态变为Exchange后，R1会发送一个新的DD报文，此报文中包含了LSDB的摘要信息，序列号设置为R2在步骤2中使用的序列号Y，I-bit=0，表示这不是第一个DD报文，M-bit=0，表示这是最后一个包含LSDB摘要信息的DD报文，MS-bit=0，表示R1宣告自己为Slave。收到此报文后，R2将邻居状态从ExStart变为Exchange。
当R2的邻居状态变为Exchange后，R2会发送一个新的DD报文，此报文包含了LSDB的摘要信息。DD序列号设置为Y+1,MS-bit=1，表示R2宣告自己为Master。
虽然R1不需要发送新的包含LSDB摘要信息的DD报文，但是作为Slave，R1需要对Master发送的每一个DD报文进行确认。所以，R1向R2发送一个新的DD报文，序列号为Y+1，该报文内容为空。发送完此报文后，R1产生一个Exchange-Done事件，将邻居状态变为Loading。R2收到此报文后，会将邻居状态变为Full(假设R2的LSDB是最新最全的，不需要向R1请求更新)。

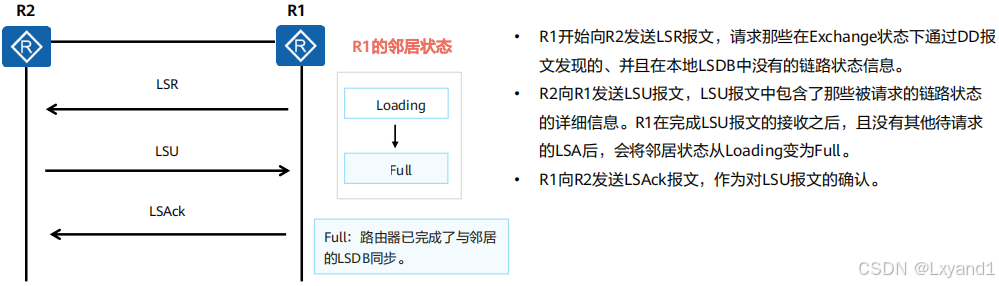

（3）完整信息同步，完全邻接关系建立。

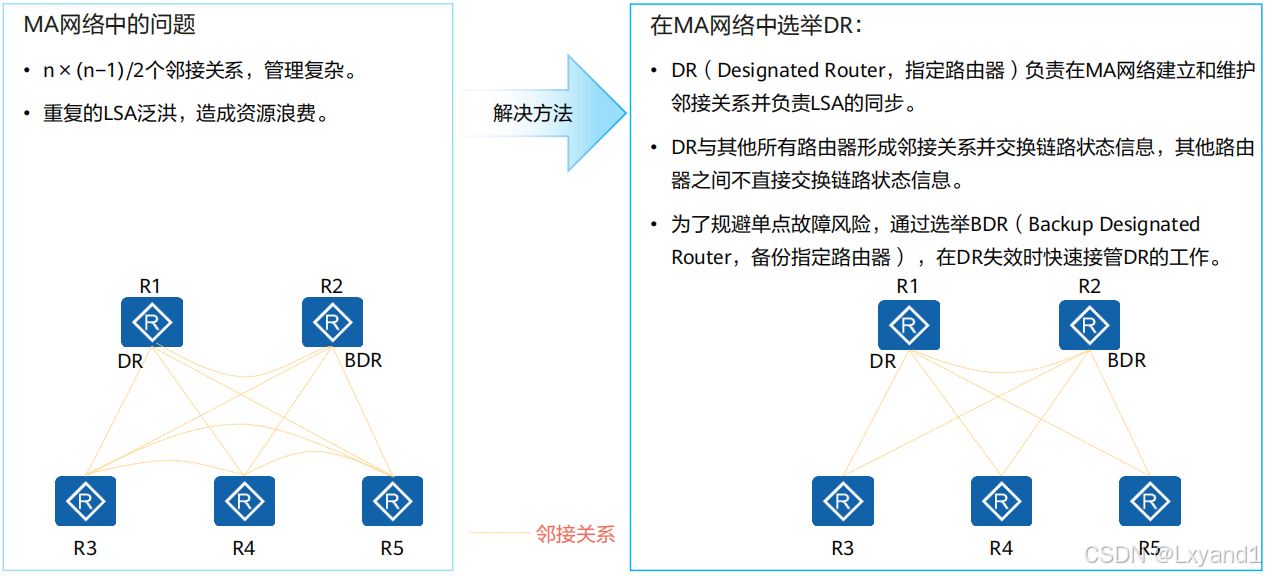

３.DR与BDR：

DRother:既不是DR也不是BDR的路由器就是DRother路由器

MA(Multiple Access，多路访问)分为BMA( Broadcast Multi-Access,广播多路访问）和NBMA(Non-Broadcast Multiple Access，非广播多路访问)。以太网链路组成的网络是典型的BMA网络。帧中继链路通过逻辑上的划分组成典型的NBMA网络。



DR与BDR的选举规则：

条件匹配 --- 在一个广播域中，若所有设备均为邻接关系，将出现大量的重复更新；故

需要进行DR/BDR的选举，所有DRother之间，仅维持邻居关系即可。

修改优先级

[r1-GigabitEthernet0/0/0]ospf dr-priority ?

INTEGER<0-255> Router priority value

注意：如果将一个接口的优先级设置为0，则代表这个接口

将放弃DR/BDR的选举。

DR/BDR的选举是非抢占模式的 ---- 一旦角色选举出来，则将无法抢占。 ---- 选举时

间：40s（等同于死亡时间）

DR/BDR的选举是非抢占式的。
DR/BDR的选举是基于接口的。

• 接口的DR优先级越大越优先。
• 接口的DR优先级相等时，RouterID越大越优先。

广播链路或者NBMA 链路上DR和BDR的选举过程如下：

接口UP后，发送Hello报文，同时进入到Waiting状态。在Waiting状态下会有一个WaitingTimer，该计时器的长度与DeadTimer是一样的。默认值为40秒，用户不可自行调整。
在WaitingTimer触发前，发送的Hello报文是没有DR和BDR字段的。在Waiting阶段如果收到Hello报文中有DR和BDR，那么直接承认网络中的DR和BDR，而不会触发选举。直接离开Waiting状态，开始邻居同步。
假设网络中已经存在一个DR和一个BDR，这时新加入网络中的路由器，不论它的Router ID或者DR优先级有多大，都会承认现网中已有的DR和BDR。
当DR因为故障Down掉之后，BDR会继承DR的位置，剩下的优先级大于0的路由器会竞争成为新的BDR。
只有当不同Router ID，或者配置不同DR优先级的路由器同时起来，在同一时刻进行DR选举才会应用DR选举规则产生DR

5.OSPF的基本配置

1，启动OSPF进程

[r1]ospf 1 router-id 1.1.1.1 --- 手工配置RID需要在进程启动时配置

[r1-ospf-1]

2，创建区域

[r1-ospf-1]area 0

[r1-ospf-1-area-0.0.0.0]

3，宣告

宣告的作用：

1，激活接口 --- 只有宣告的网段包含的接口会被激活，只有激活的接口可以收发OSPF

的数据。

2，发布路由 --- 只有激活的接口所对应的直连网段的路由才能被发布

[r1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0 --- 反掩码 --- 由连续的0和连续的1组成，0

对应位不可变，1对应位可变。

查看相关信息：

[r1]display ospf peer --- 查看邻居表

[r1]display ospf peer brief --- 查看邻居关系简表

[r1]display ospf lsdb --- 查看数据库表

[r1]display ospf lsdb router 2.2.2.2 --- 展开一条LSA的方法

[r1]display ip routing-table protocol ospf --- 查看路由表

华为设备，OSPF协议的默认优先级为 -- 10

COST = 参考带宽 / 真实带宽 --- 华为设备默认的参考带宽为100Mbps

如果计算出来是一个小于1的小数，则直接按照1来算。如果是一个大于1的小数，只取

整数部分。

[r1-ospf-1]bandwidth-reference 1000 --- 修改参考带宽

<r1>reset ospf 1 process --- 重启OSPF进程

6.OSPF的拓展配置:

1，OSPF的手工认证

[r1-GigabitEthernet0/0/0]ospf authentication-mode md5 1 cipher 123456

2，手工汇总 --- 区域汇总

在ABR设备上进行配置

[r2-ospf-1-area-0.0.0.0]abr-summary 192.168.0.0 255.255.254.0

3，沉默接口

配置了沉默接口的接口，将只接受不发送路由信息

[r2-ospf-1]silent-interface GigabitEthernet 0/0/2

4，加快收敛 --- 减少计时器的时间

[r1-GigabitEthernet0/0/0]ospf timer hello 5 --- 修改hello时间的方法

[r2-GigabitEthernet0/0/0]ospf timer dead ?

INTEGER<1-235926000> Second(s)

注意：邻居双方的hello时间和死亡时间必须相同，否则将断开邻居关系

5，缺省路由

[r3-ospf-1]default-route-advertise

注意：这个命令要求边界设备自身得具有缺省路由才行

[r3-ospf-1]default-route-advertise always --- 在没有缺省的情况下，强制下发缺省
