数据库管理-第二十九期 记一次AFD环境的存储变更（20220803）

第二十九期 记一次AFD环境的存储变更

我手上维护的一套X86四节点RAC集群，由于某些历史原因，对于存储磁盘的识别仅使用了udev，相当于单链路使用，在存储环境非常稳定的情况下其实也没啥，但是不巧的是，我这使用的某台存储有个板卡告警了需要更换，会丢失一半链路，因此。。。需要对服务器操作系统磁盘识别进行改造，从单纯udev改造为multipath+udev。

0 AFD

本次需要变更的环境在udev之上还使用了Oracle AFD技术来识别磁盘。AFD，ASM Filter Driver，是Oracle 12cR2开始引入的类似于oracleasm（asmlib）的一种磁盘识别工具，和oracleasm识别映射路径不同（/dev/oracleasm/disks），ADF识别映射路径为/dev/oracleafd/disks。AFD可以最大限度的限制磁盘的用户权限，即便是root用户，也无法删除AFD磁盘。这就是ASMFD比ASMLIB和udev相比的新特性，I/O Filter筛选。
然而这里也因为AFD出现了一系列问题。

1 测试

由于这是一套ADG环境，所以备库随便搞（doge），因此直接在备库将单udev变更为multipath+udev，将磁盘二次识别之后指定到原来的路径（例：/dev/ASMDISK01）。原始配置和目标配置如下：
原始配置：
udev：

KERNEL=="sd*", SUBSYSTEM=="block", PROGRAM=="/usr/lib/udev/scsi_id --whitelisted --replace-whitespace --device=/dev/$name",RESULT=="xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx", SYMLINK+="ASMDISK01", OWNER="grid", GROUP="asmadmin", MODE="0660"

配置完成后磁盘将会被识别为/dev/ASMDISK01并赋予对应权限。然后使用oracleasm对磁盘进行二次映射（这里是个坑和主库不一样）。

变更配置：
multipath.conf:

multipath {
        wwid    xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
        alias    DISK01
    }

multipath服务启动后磁盘将会识别为/dev/mapper/DISK01。
udev:

ENV{DM_NAME}=="DISKC01",OWNER:="grid",GROUP:="asmadmin",MODE:="660",SYMLINK+="ASMDISK01"

配置完成后/dev/mapper/DISK01会被映射为/dev/ASMDISK01并赋予对应权限。

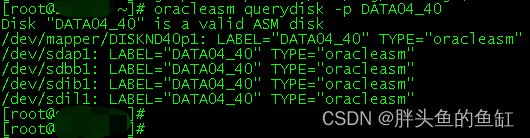

然后在使用oracleasm scandisks命令处理即可。这里我犯了一个错误没有去检查oracleasm到底是怎么映射磁盘的，本以为是映射的/dev/ASMDISK01结果是/dev/mapper/DISK01，也就造成了后面在主库操作时出现了问题。

2 正式变更

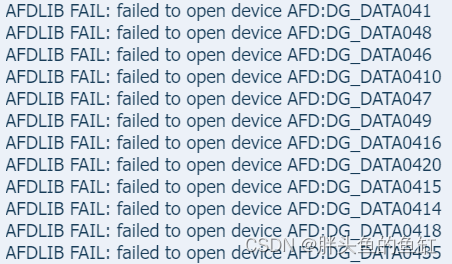

照着和备库的方式在主库节点1进行了操作，发现grid起不起来，日志里面各种找不到盘：

此时其余节点运行正常，由于临近HW且割接时间有限，在捯饬了一段时间后回滚原始配置了。

3 排查

怎么说呢，我自己AFD还是接触的太少了，相关只是比较匮乏。老办法，在翻官方文档的同时MOS提交了个SR，SR那边的意思是，AFD配置了搜索路径为/dev/ASMDISK*，虽然udev再次映射，但是AFD本身没有识别到对应磁盘，可以尝试将AFD的磁盘搜索路径变更为multipath映射路径。因为当前还在HW期间，只能自己搭一个单实例测试环境来测试。

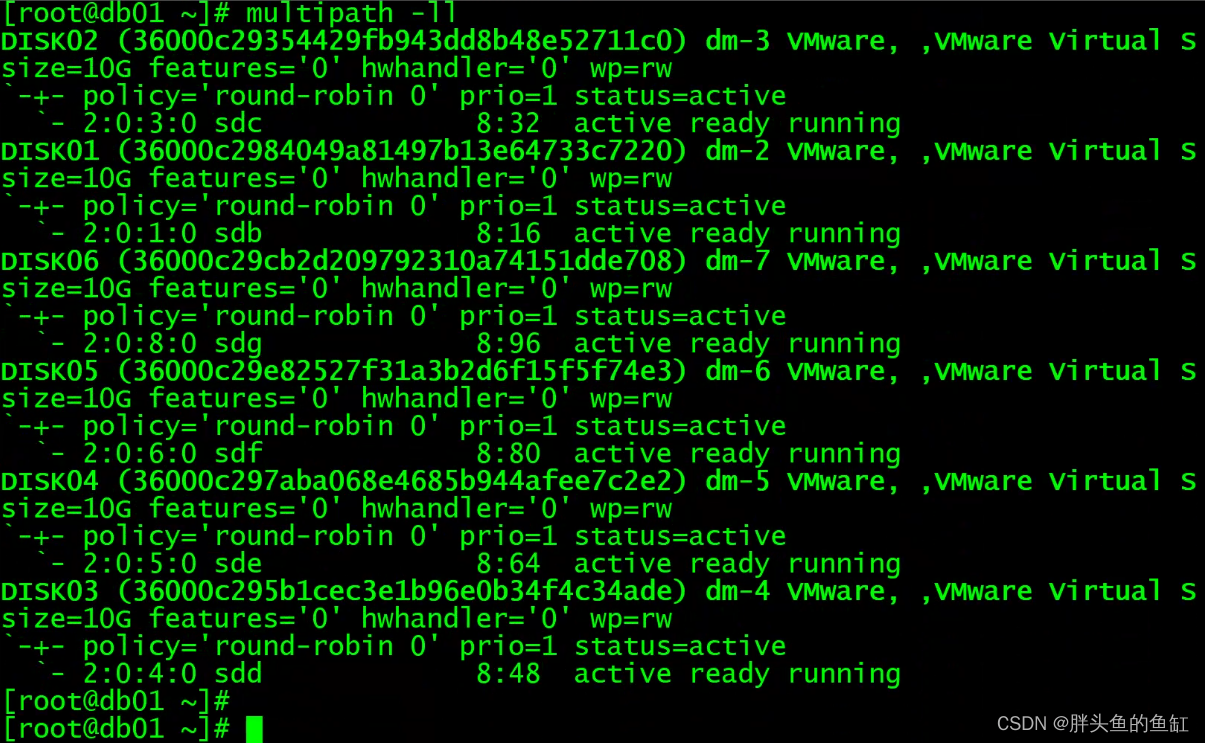

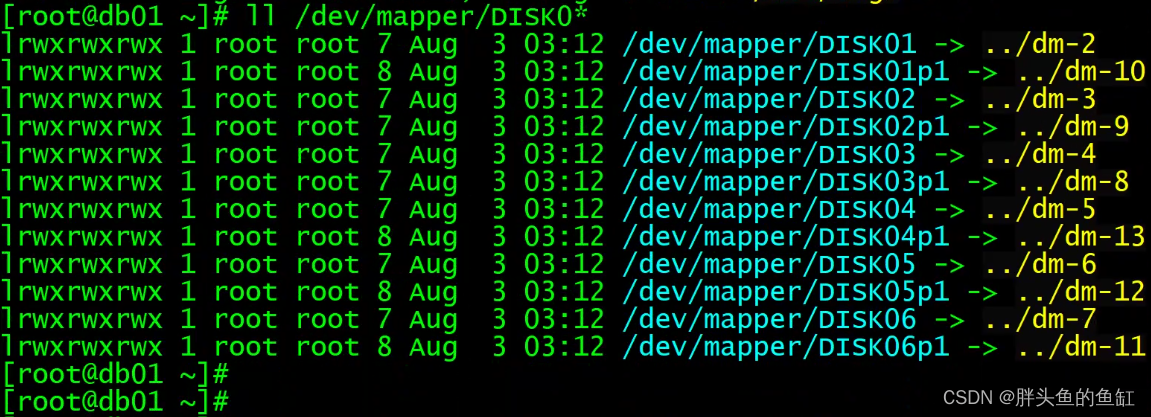

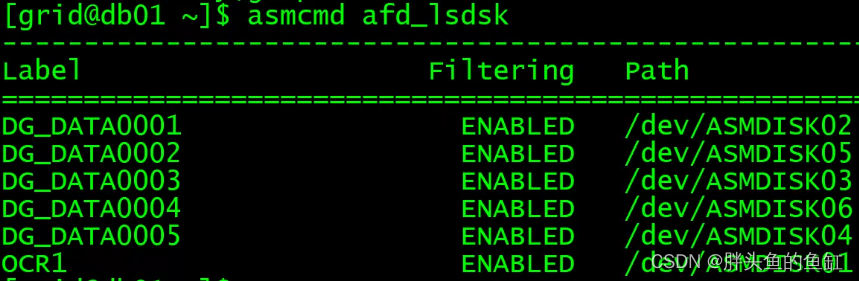

搭建完成后磁盘映射如下：

首先，常规启动has，报错同正式环境一样（这里不甩日志了），无法识别磁盘。
随即将udev配置调整如下：

ENV{DM_NAME}=="DISKC01",OWNER:="grid",GROUP:="asmadmin",MODE:="660"

udevadm trigger --action=change

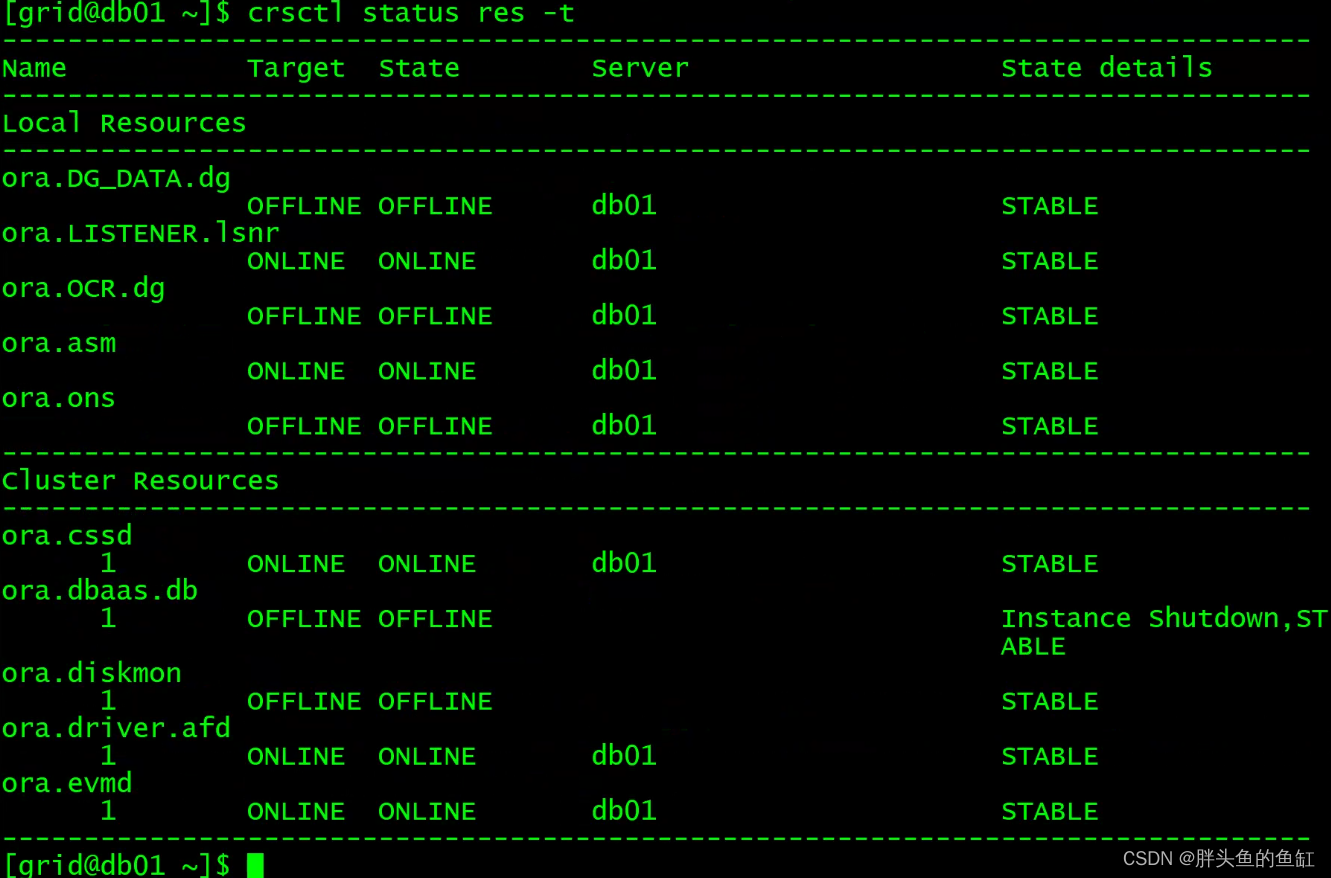

再次启动has，磁盘组仍然无法挂载：

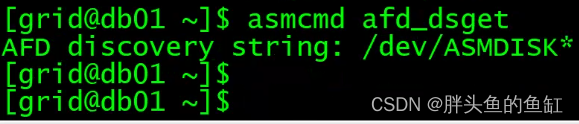

检查AFD扫描路径仍然是未变更前路径：

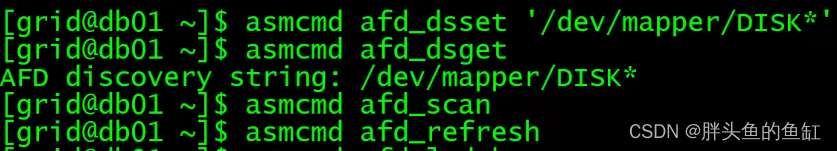

对AFD扫描路径进行调整：

asmcmd afd_dsset '/dev/mapper/DISK*'
asmcmd afd_scan
asmcmd afd_refresh

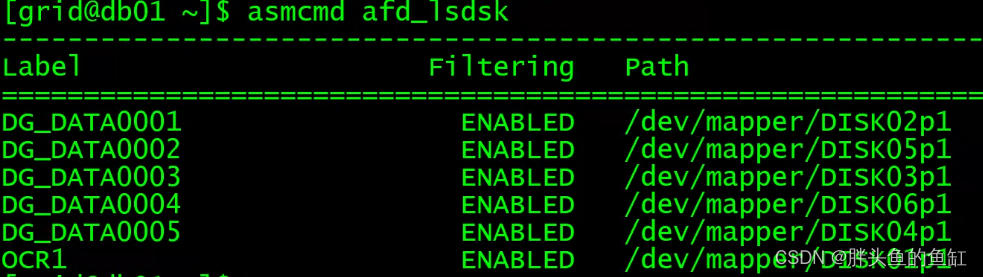

然后再手动挂载磁盘即可。

4 总结

首先，这次回归到技术分享，知道写了些啥了。后面HW结束后还是会在生产环境重新操作。虽然AFD从功能、特性来说是个好东西，但是在磁盘识别这块真没oracleasm智能（doge），对AFD不熟也是真的。当然这次遇到这事也是个积累。
