博客参考相关内容，介绍了在LaTeX里拆分子图到多页的方法，即在预期放在下一页的第一张图片处紧随其后添加特定内容，还需添加相关包，同时提到不用该包而用传统浮动方式易出问题。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

参考 How to split subfigures over multiple pages (with a, b, c in one page, and d, e in second pages? 及 Split subfigures over multiple pages。
在预期放在下一页的第一张图片的 \begin{figure}[H] 处紧随其后加 \ContinuedFloat
需要加 subcaption 及 float 包：

\usepackage{float}
\usepackage{subcaption}

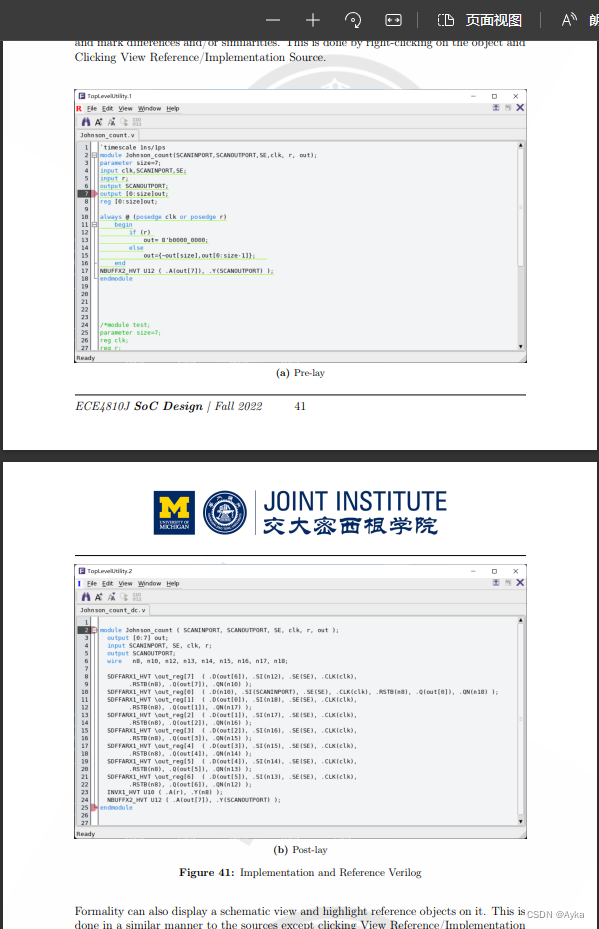

样例：

\begin{figure}[H]
    \centering
    \begin{subfigure}{\textwidth}
        \includegraphics[width=\textwidth]{images/54.png}
        \subcaption{Pre-lay}
    \end{subfigure}
\end{figure}
\begin{figure}[H]\ContinuedFloat
    \centering
    \begin{subfigure}{\textwidth}
        \includegraphics[width=\textwidth]{images/55.png}
        \subcaption{Post-lay}
    \end{subfigure}
    \caption{Implementation and Reference Verilog}
\end{figure}

如果不用 float 包而使用传统 !htbp 浮动方式也可以，但是容易出问题。
