5G电源EMC防护器件

第五代移动通信技术（5th Generation Mobile Communication Technology，简称5G）是具有高速率、低时延和大连接特点的新一代宽带移动通信技术，是实现人机物互联的网络基础设施。

1. 5G的特点

相比于现有的3G、4G通信，5G通信具有超高速率、极低延时等特点。这些特点产生的原因是5G通信采用了更高频段的频谱，以中国为例：4G LTE的频段为1.8GHz-2.65GHz，而5G目前公布的频段为3.3GHz-5GHz。而未来还会建设高于6GHz的毫米波(mmW)5G通信。频率ν越高，意味着波长λ越小，对于无线通信，这意味着通信信号的覆盖面积越小。这一方面需要5G通信基站的密度更高，另一方面需要单一通信基站解决信号覆盖面积小等问题。

对5G电源的要求：

作为通信系统的心脏，通信电源的可靠性决定了整个系统的可靠性。

5G通信将出现海量的微（小）基站，若出现批量失效，其维修成本将高的惊人。为了降低维护成本，提高电源的可靠性是对5G通信电源的主要要求。而对于户外用电源，由于可能会遭受雷击，那么雷击，浪涌测试就非常关键

1.1  -48V常用的防护方案

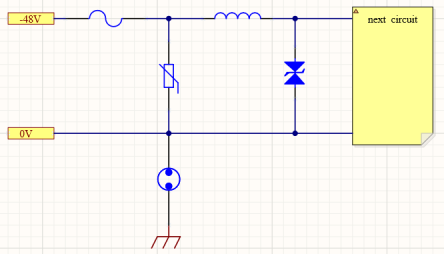

方案1

此方案的特点

• 器件使用，压敏电阻使用14D820KH 气放管使用2R090S-6*4.2,TVS使用SMCJ58CA，满足1.2/50-8/20us综合波CM/DM  6KV-3KA
• 方案的优点：防护等级比较高，可灵活更换器件达到不同的防护等级。

方案的缺点：使用的器件比较大，比较占空间，不利于小型化设计

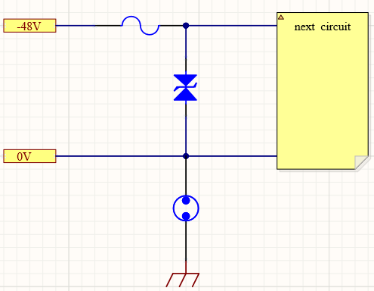

1.2 方案2

此方案特点

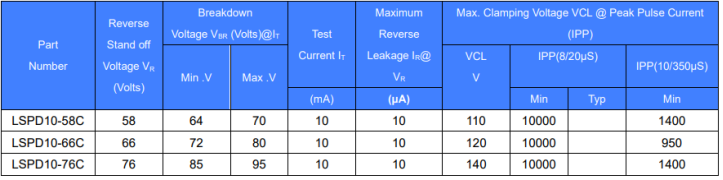

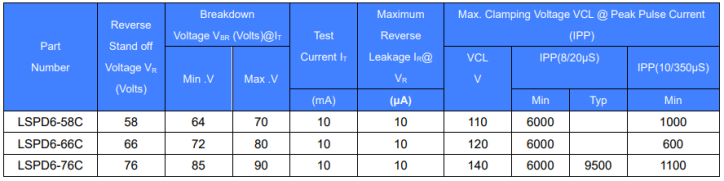

• 器件选型：防护等级不高，则选择SMDJ58CA或者5.0SMDJ58CA，如果防护等级比较高，市面上使用比较多的是力特的AK10系列，插件产品，而我司新进研发的LSPD6系列和LSPD10系列完美替代AK10系列，且为贴片封装，十分有利于自动化生产，其参数如下所示：

• 方案优点：使用器件少，占用空间小，不用使用退耦电感
• 方案缺点：成本稍高

主要应用于BBU电源部分

附录

1. 5G电源的特点

由于5G通信需要采用Massive MIMO等技术，5G基站的AAU单扇区输出功率由4G的40W~80W上升到200W甚至更高，同时由于处理的数据量大幅度增加，BBU（基带处理单元）（或者在5G某些组网模式下被拆分为CU和DU）的功率也大幅增加，其功率已经超过1000W。对于目前较流行的5G基站组网方式：3扇区AAU+1个BBU，假设AAU效率为20%，那么单单为5G基站供电的通信电源的输出功率大约为：

P_out=(3*200)/0.2+1000=4000W

而原有4G通信基站供电的通信电源输出功率为2000W~3000W。输出功率大幅提升。

根据华为技术有限公司提供的数据，增加5G通信后基站电源的功率上升68%。

1. 5G基站电源，市场空间多大？

目前，5G单站供电功率预计将达到约4000瓦甚至更高，因而基站电源存在极大的扩容需求。换言之，90%的4G存量电源均需扩容和改造，以满足5G使用需求。

安信证券对5G电源市场空间的测算可见一斑：

（1）若在现有的-48V开关电源方案基础上扩容，按照5G基站近4000瓦的输入功率需求测算，至少需要增加2个-48V/50A的整流模块，假设以2000元/个的模块单价，则单站的扩容成本为4000元。

（2）若采用HVDC直流远供或者DPS分布式供电，单站价值约在7000-1万元左右。进一步假设3种供电方案的建设比例为1：1：1，那么按照国内450万站的建设规模测算，预计5G基站电源市场空间有望达到315亿元。
