说一说PCIe5.0的速率和带宽

最近，有一个并不肤浅的同事问了我一个问题，U.2的带宽是多少？为什么有人说U.2最大是32GB/s？

首先，从PCIe5.0 CEM规范里我们查到，对于一条lane来说，PCIe5.0 的Basic bandwidth为32.0 GT/s，这个和我们日常说的是一致的，T/s是每秒传输数量（Transfer per second）。GT/s的概念来自PCI-SIG，单纯以信号角度描述传播的速度，信号电平的变化速率。

那么对于X4的支持Gen5速率的U.2来说，理论速度就是32*4=128GT/s

我们知道PCIe的编码为128B/130B，那么虽然带宽是这么大，但是实际有效传输速率并不能达到这么多，实际的速率就是128GT/s*（128/130）=126Gbps，注意这个单位的变化，Gb/s就是bit per second。

（以PCIe Gen2为例，其速率为5.0GT/s，由于PCIe Gen2为NRZ码，一个电平代表一个bit的信息，也可以说是5.0Gbps。PCIe Gen2使用8B/10B 编码，有效比特率只有4.0Gbps。）

再说一说GB/s和Gbps，前面的B指的是Byte，后面的b指的是bit，1Byte等于8bit，所以1GB/s = 8Gbps = 8Gbit/s

所以126Gbps相当于约15.75GB/s。即Gen5速率的U.2最大传输速率就是15.75GB/s。

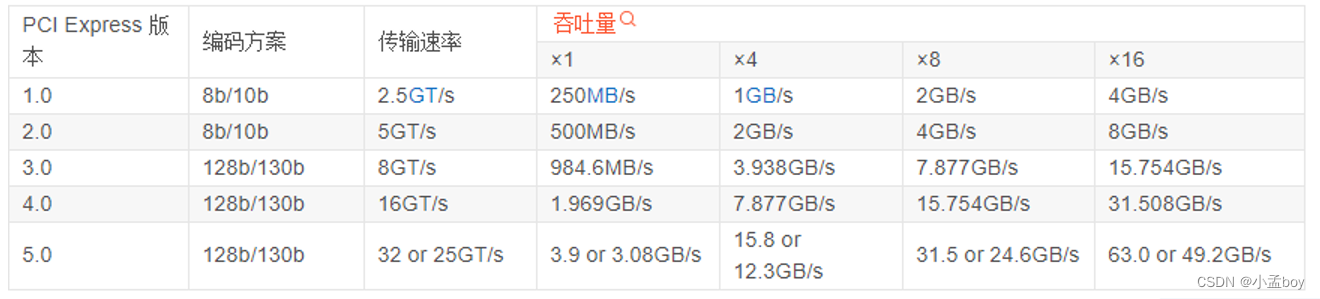

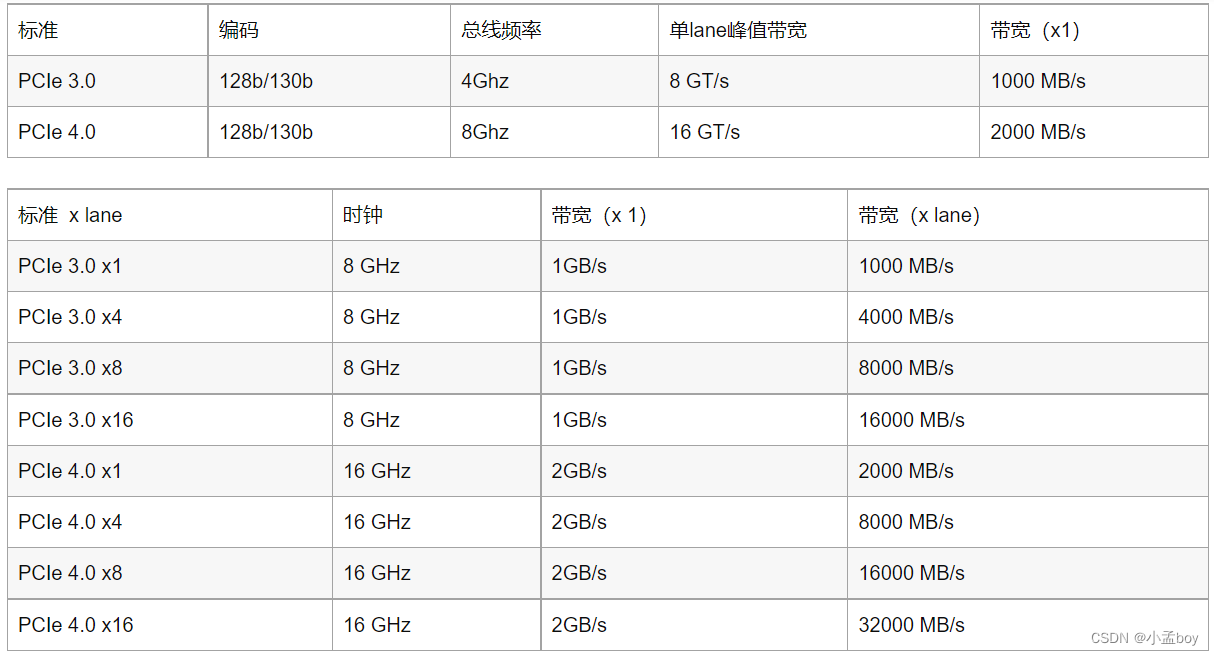

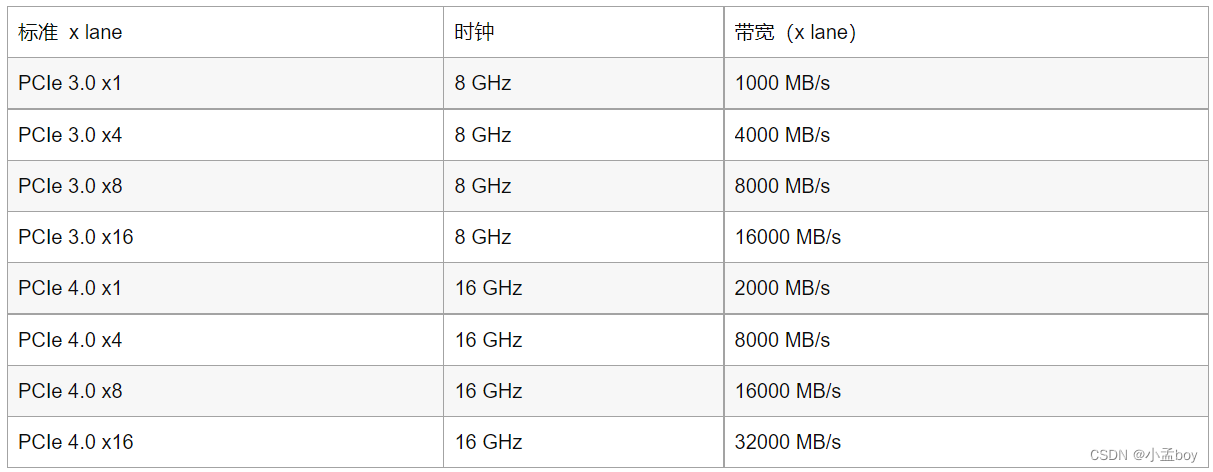

 附上一个比较清晰的总结



如有错误，欢迎指正。
