什么是 stitching via和aggressor via？

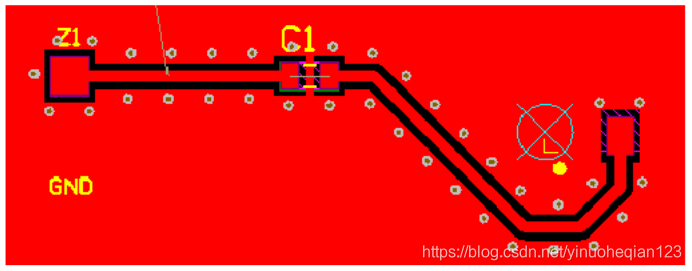

stitch的意思为缝合，在AD中，有一个功能为via stitching，就是在走线两侧添加过孔，效果如下

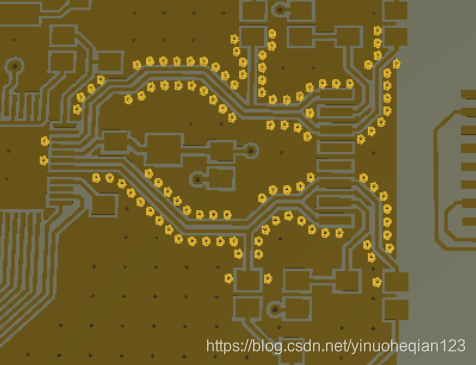

stitching via其实就是没有走线的过孔。https://www.altium.com/documentation/15.1/display/ADES/((Via+Stitching+and+Via+Shielding))_AD有更加详细的解释。

对于aggressor via，aggressor意为入侵，干扰，aggressor via应该是干扰过孔的意思，如果在仿真过程中遇到再补充。
