网线水晶头颜色顺序

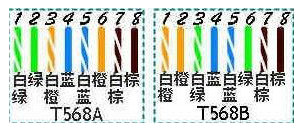

日常用的网线,分为 T568A 和 T568B 两种:
一、直连互联法(平行/直通法)
两头全部采用568A标准,或者两头采用568B标准;
568A标准:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕;
二、交叉互联法(交叉法)
一头采用568A标准,另一头采用568B标准;
568A标准:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕;
568B标准:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕;
568A标准:绿蓝橙棕,三五互换

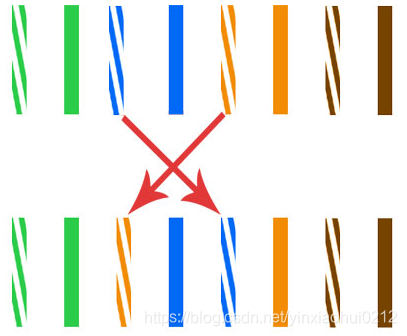

将网线从左至右排序为白绿、绿、白蓝、蓝、白橙、橙、白棕、棕,然后将第三根和第 五根线互换(互换后变成白绿、绿、白橙、蓝、白蓝、橙、白棕、棕),捏平,剪齐。将水晶头触片朝上,线口朝右,左手拿头,右手送线,网线顶头后,送人网线钳压线,力度适中、压线到位。
568B标准:橙蓝绿棕,三五互换:
将网线从左至右排序为白橙、橙、白蓝、蓝、白绿、绿、白棕、棕,然后将第三根和第五根线互换(互换后变成白橙、橙、白绿、蓝、白蓝、绿、白棕、棕),捏平,剪齐。将水晶头触片朝上,线口朝右,左手拿头,右手送线,网线顶头后,送人网线钳压线,力度适中、压线到位。
