栈是什么

（1）简单来说，栈是一种LIFO形式的数据结构，所有的数据都是后进先出。这种形式的数据结构正好满足我们调用函数的方式: 父函数调用子函数，父函数在前，子函数在后；返回时，子函数先返回，父函数后返回。栈支持两种基本操作，push和pop。push将数据压入栈中，pop将栈中的数据弹出并存储到指定寄存器或者内存中。

（2）栈的生长方向是从高地址到低地址的，这是因为在下文讲的栈帧中，栈就是向下生长的。pop操作后，栈中的数据并没有被清空，只是该数据我们无法直接访问。

何为栈帧

（1）栈帧，也就是stack frame，其本质就是一种栈，只是这种栈专门用于保存函数调用过程中的各种信息（参数，返回地址，本地变量等）。每次函数调用，都为函数开辟一块空间，成为栈帧。

（2）栈帧也叫过程活动记录，是编译器用来实现函数调用过程的一种数据结构。C语言中，每个栈帧对应着一个未运行完的函数。从逻辑上讲，栈帧就是一个函数执行的环境：函数调用框架、函数参数、函数的局部变量、函数执行完后返回到哪里等等。栈是从高地址向低地址延伸的。每个函数的每次调用，都有它自己独立的一个栈帧，这个栈帧中维持着所需要的各种信息。寄存器ebp指向当前的栈帧的底部（高地址），寄存器esp指向当前的栈帧的顶部（低地址）。

（3）对x86体系的CPU而言，其中
寄存器ebp（base pointer ）可称为“帧指针”或“基址指针。
寄存器esp（stack pointer）可称为“ 栈指针”。
要知道的是：
ebp 在未受改变之前始终指向栈帧的开始，也就是栈底，所以ebp的用途是在堆栈中寻址用的。esp是会随着数据的入栈和出栈移动的，也就是说，esp始终指向栈顶。

（4）一般来说，我们将 ebp 到 esp 之间区域当做栈帧（也有人认为该从函数参数开始，不过这不影响分析）。并不是整个栈空间只有一个栈帧，每调用一个函数，就会生成一个新的栈帧。在函数调用过程中，我们将调用函数的函数称为“调用者(caller)”，将被调用的函数称为“被调用者(callee)”。在这个过程中，1）“调用者”需要知道在哪里获取“被调用者”返回的值；2）“被调用者”需要知道传入的参数在哪里，3）返回的地址在哪里。同时，我们需要保证在“被调用者”返回后，ebp, esp 等寄存器的值应该和调用前一致。因此，我们需要使用栈来保存这些数据。

注意：ebp指向当前位于系统栈最上边一个栈帧的底部，而不是系统栈的底部。严格说来，“栈帧底部”和“栈底”是不同的概念esp所指的栈帧顶部和系统栈的顶部是同一个位置。

代码剖析

#include <stdio.h>

int Sub(int x,int y)
{
    int t = 0;
    t = x-y;
    return t;
}

int main()
{
    int a = 10;
    int b = 20;
    int c = 0;
    c = Sub(a,b);
    return 0;
}

剖析上面代码的运行过程：运行环境：VS2008

给出主函数的汇编代码：

int main()
{
003113F0  push        ebp
003113F1  mov         ebp,esp
003113F3  sub         esp,0E4h
003113F9  push        ebx
003113FA  push        esi
003113FB  push        edi
003113FC  lea         edi,[ebp-0E4h]
00311402  mov         ecx,39h
00311407  mov         eax,0CCCCCCCCh
0031140C  rep stos    dword ptr es:[edi]
    int a = 10;
0031140E  mov         dword ptr [a],0Ah
    int b = 20;
00311415  mov         dword ptr [b],14h
    int c = 0;
0031141C  mov         dword ptr [c],0
    c = Sub(a,b);
00311423  mov         eax,dword ptr [b]
00311426  push        eax
00311427  mov         ecx,dword ptr [a]
0031142A  push        ecx
0031142B  call        Sub (31108Ch)
00311430  add         esp,8
00311433  mov         dword ptr [c],eax
    return 0;
00311436  xor         eax,eax
}
00311438  pop         edi
00311439  pop         esi
0031143A  pop         ebx
0031143B  add         esp,0E4h
00311441  cmp         ebp,esp
00311443  call        @ILT+315(__RTC_CheckEsp) (311140h)
00311448  mov         esp,ebp
0031144A  pop         ebp
0031144B  ret

接下来分析这段汇编代码：

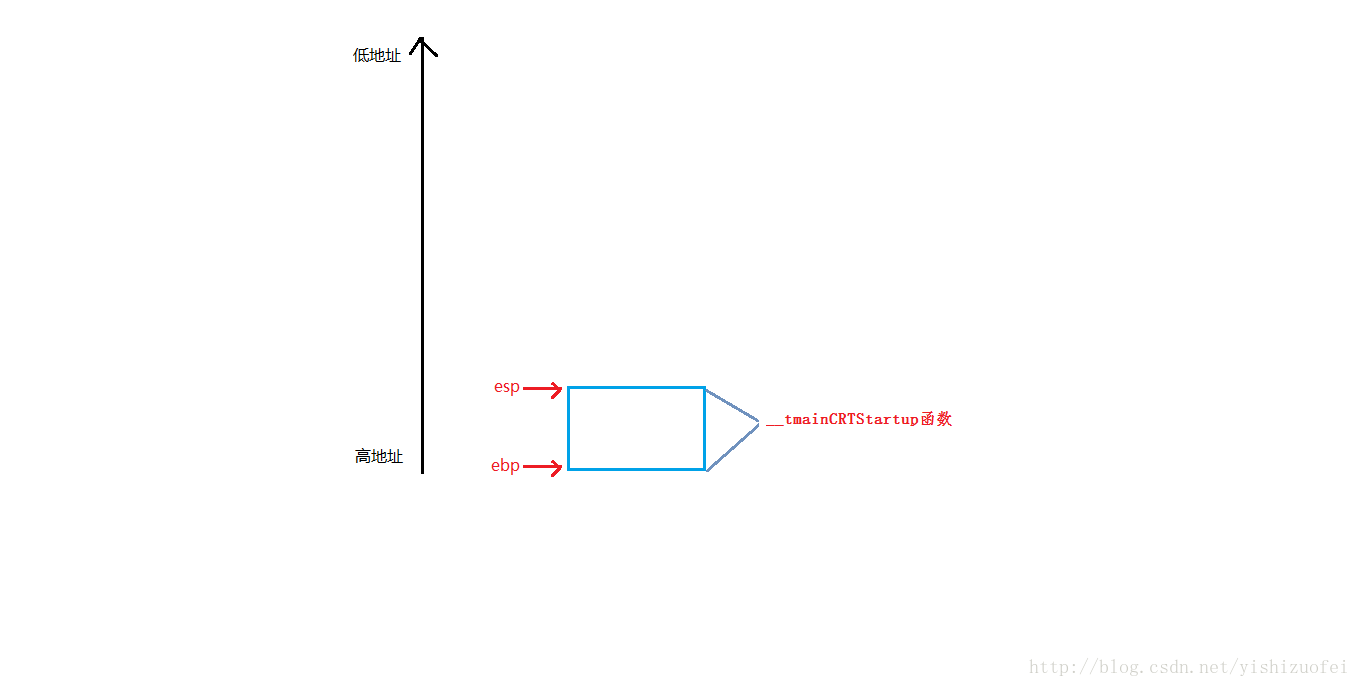

在这里我们要知道在VC++下，连接器对控制台程序设置的入口函数是 _mainCRTStartup，mainCRTStartup 再调用main 函数；
所以当我们操作时，首先会给mainCRTStartup（）函数开辟一段空间，然后esp和ebp在他们所在的位置

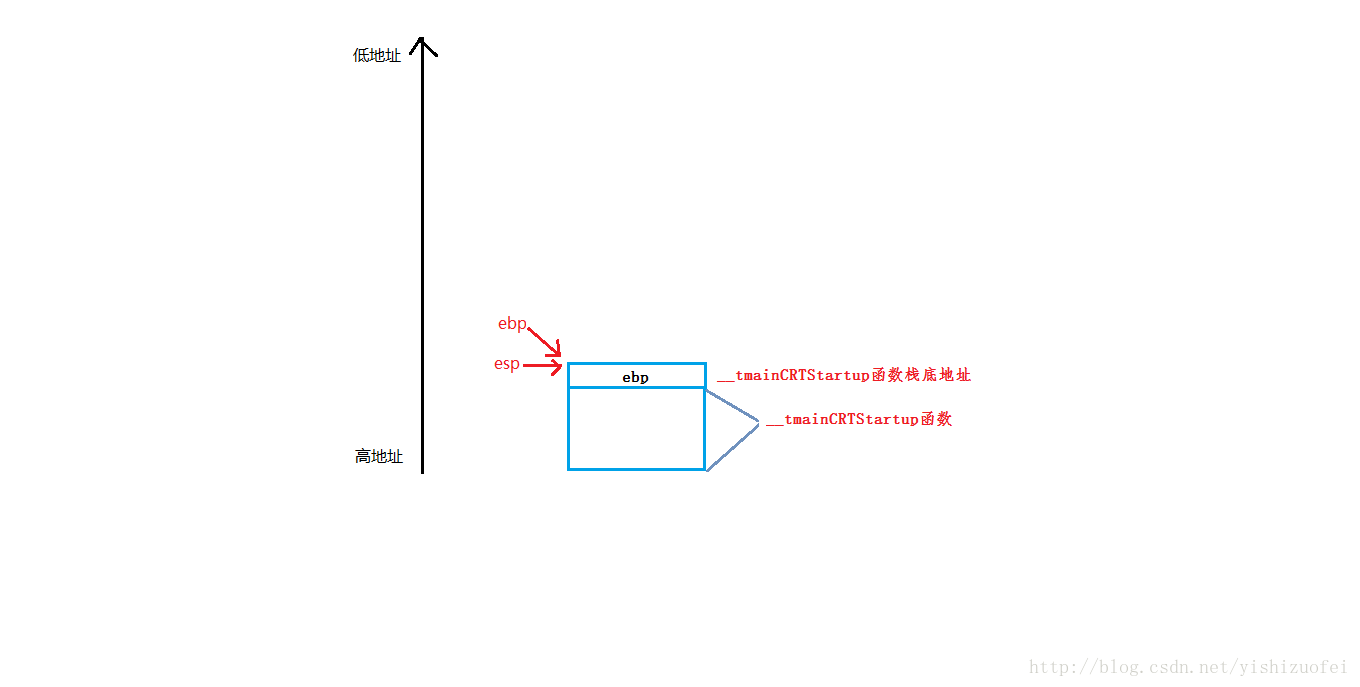

（1）push ebp
push就是压栈，把ebp的地址压入栈中，
注意：每次压栈后，esp都指向最新的栈顶位置。
（2）mov ebp,esp
使ebp=esp，即ebp也指向栈顶位置。

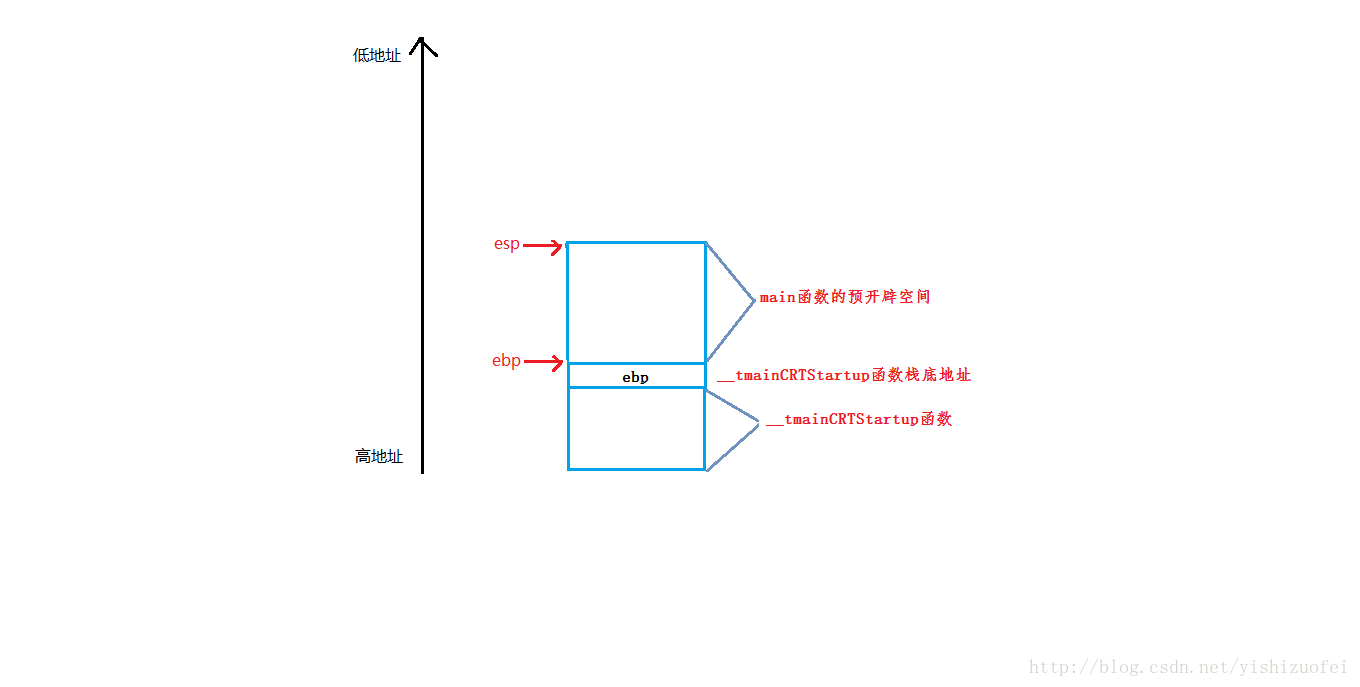

（3）为main函数预开辟空间

003113F3  sub         esp,0E4h

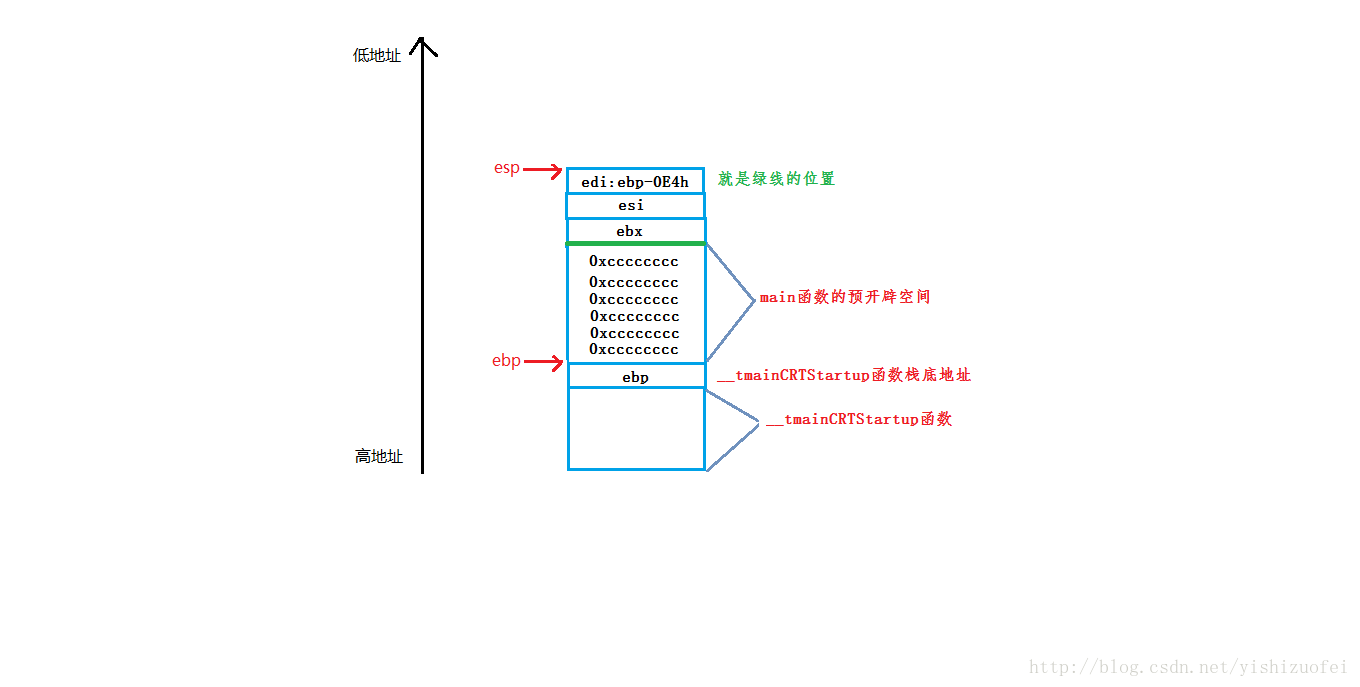

（4）3个push 以及初始化开辟的空间

003113F9  push        ebx
003113FA  push        esi
003113FB  push        edi
003113FC  lea         edi,[ebp-0E4h]
00311402  mov         ecx,39h
00311407  mov         eax,0CCCCCCCCh
0031140C  rep stos    dword ptr es:[edi]

1）3个push 分别把ebx，esi，edi 3个寄存器压入栈中。
2）lea 就是把 [ebp-0E4h]的地址放在edi中，ebp-0E4h是3个push之前esp的位置。
3）2个move操作，ecx寄存器的值为39h，eax为初始化值0CCCCCCCCh 。
4）然后rep stos操作：实际上就是把初始化开辟的空间，初始值为eax寄存器内的值0CCCCCCCCh，从edi开始(edi保存的esp的位置)，向高地址的部分进行字节拷贝，每一次拷贝4个字节。拷贝的内容就是eax的内容，拷贝次数为39h次。
注意：用0xccccccccch初始化，所以未初始化的字符串，经常看到“烫烫”

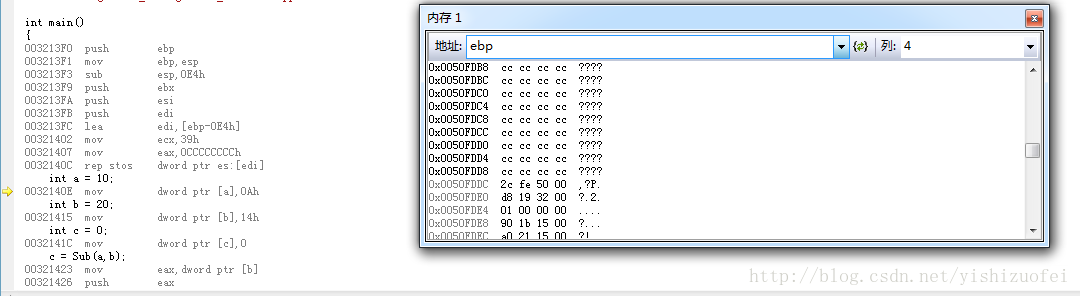

可以查看内存值的变化，来验证

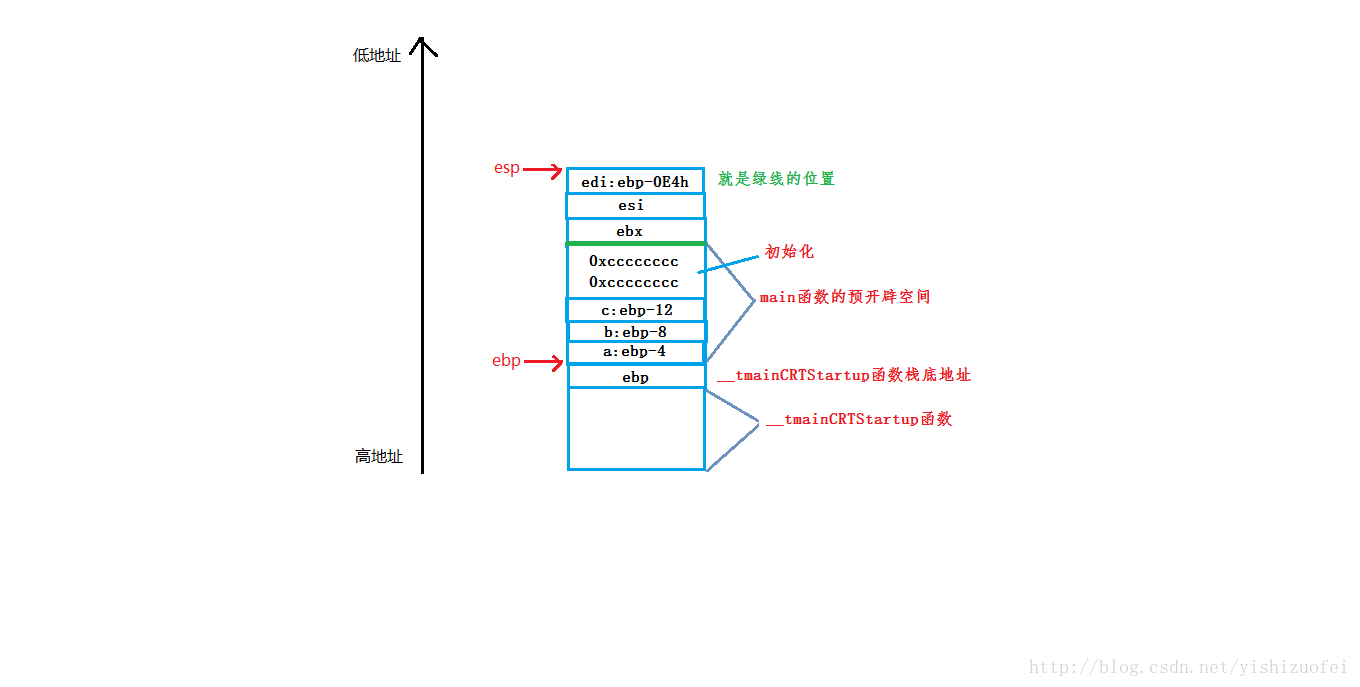

（5）实参入栈

int a = 10;
0031140E  mov         dword ptr [a],0Ah
    int b = 20;
00311415  mov         dword ptr [b],14h
    int c = 0;
0031141C  mov         dword ptr [c],0

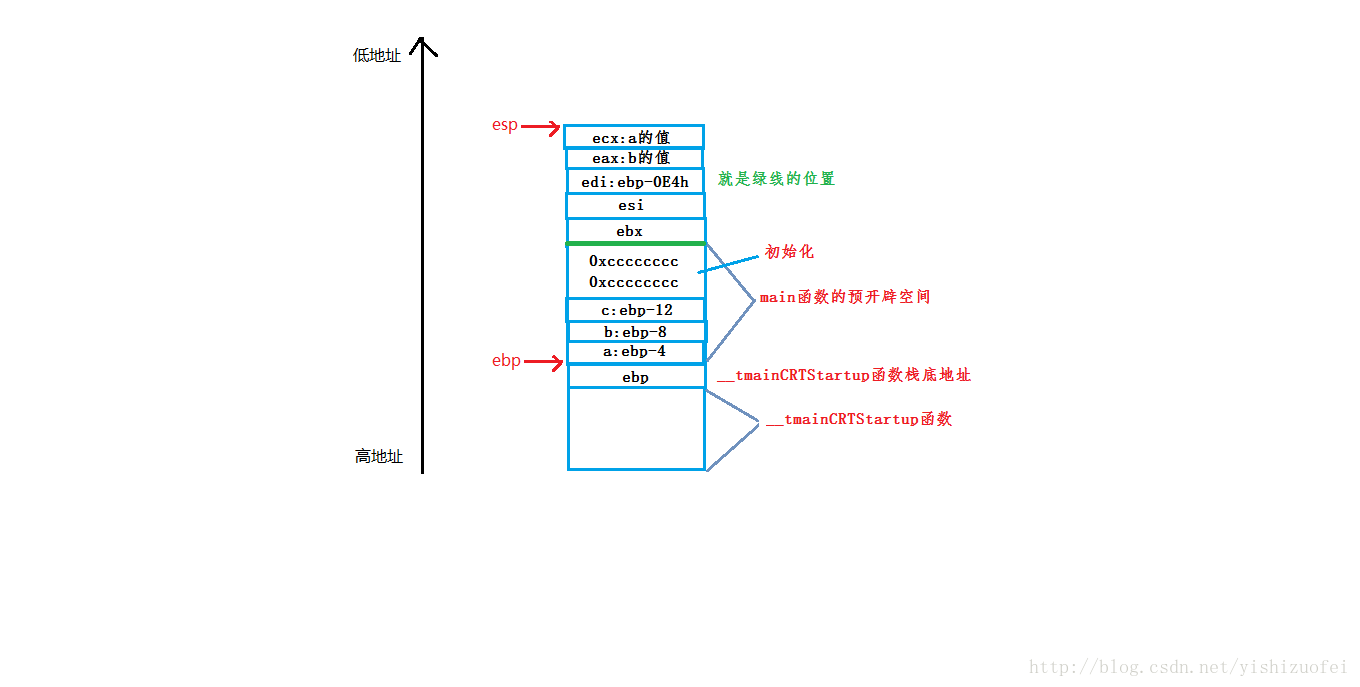

（6）调用Sub函数准备，形参入栈
形参从右向左入栈的，看出形参是实参的一份拷贝

    c = Sub(a,b);
00311423  mov         eax,dword ptr [b]
00311426  push        eax
00311427  mov         ecx,dword ptr [a]
0031142A  push        ecx

ebp-8就是b的位置，ebp-4就是a的位置

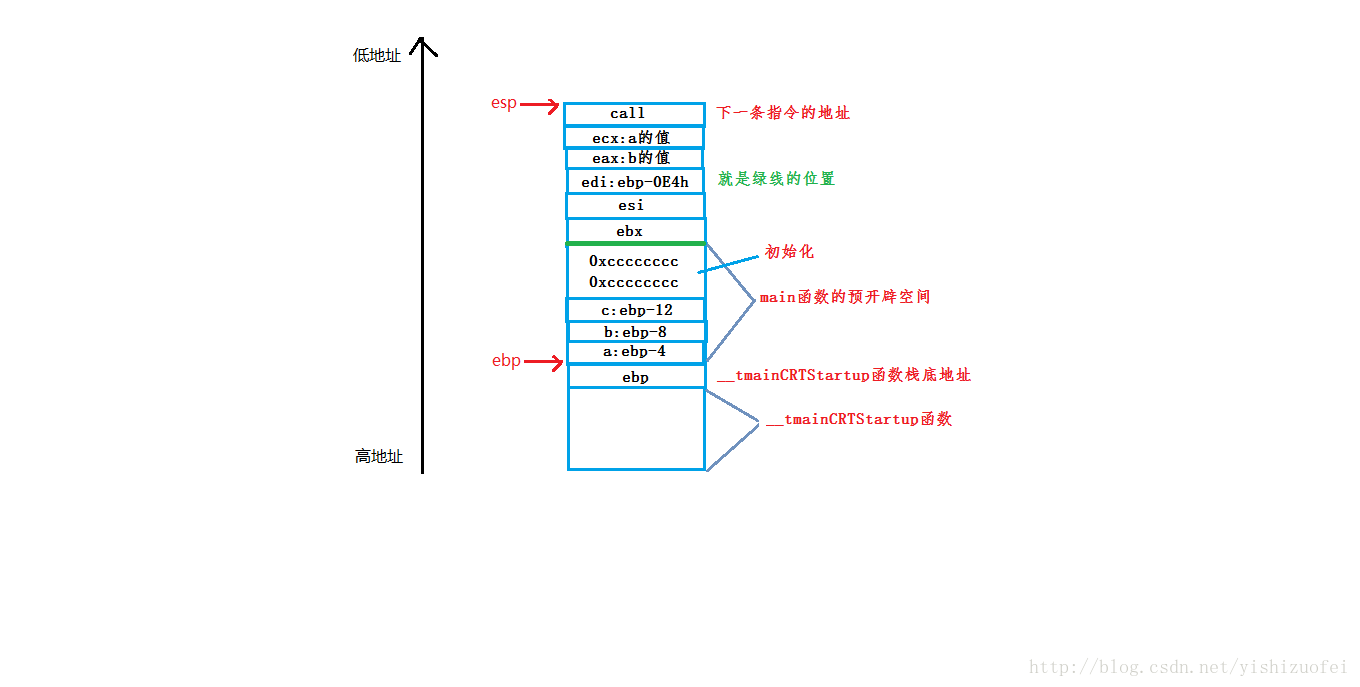

（7）call指令

0031142B  call        Sub (31108Ch)
00311430  add         esp,8

call指令就是把下一条指令add的地址31108Ch压入栈中

给出Sub函数的汇编代码：

int Sub(int x,int y)
{
003113A0  push        ebp
003113A1  mov         ebp,esp
003113A3  sub         esp,0CCh
003113A9  push        ebx
003113AA  push        esi
003113AB  push        edi
003113AC  lea         edi,[ebp-0CCh]
003113B2  mov         ecx,33h
003113B7  mov         eax,0CCCCCCCCh
003113BC  rep stos    dword ptr es:[edi]
    int t = 0;
003113BE  mov         dword ptr [t],0
    t = x-y;
003113C5  mov         eax,dword ptr [x]
003113C8  sub         eax,dword ptr [y]
003113CB  mov         dword ptr [t],eax
    return t;
003113CE  mov         eax,dword ptr [t]
}
003113D1  pop         edi
003113D2  pop         esi
003113D3  pop         ebx
003113D4  mov         esp,ebp
003113D6  pop         ebp
003113D7  ret

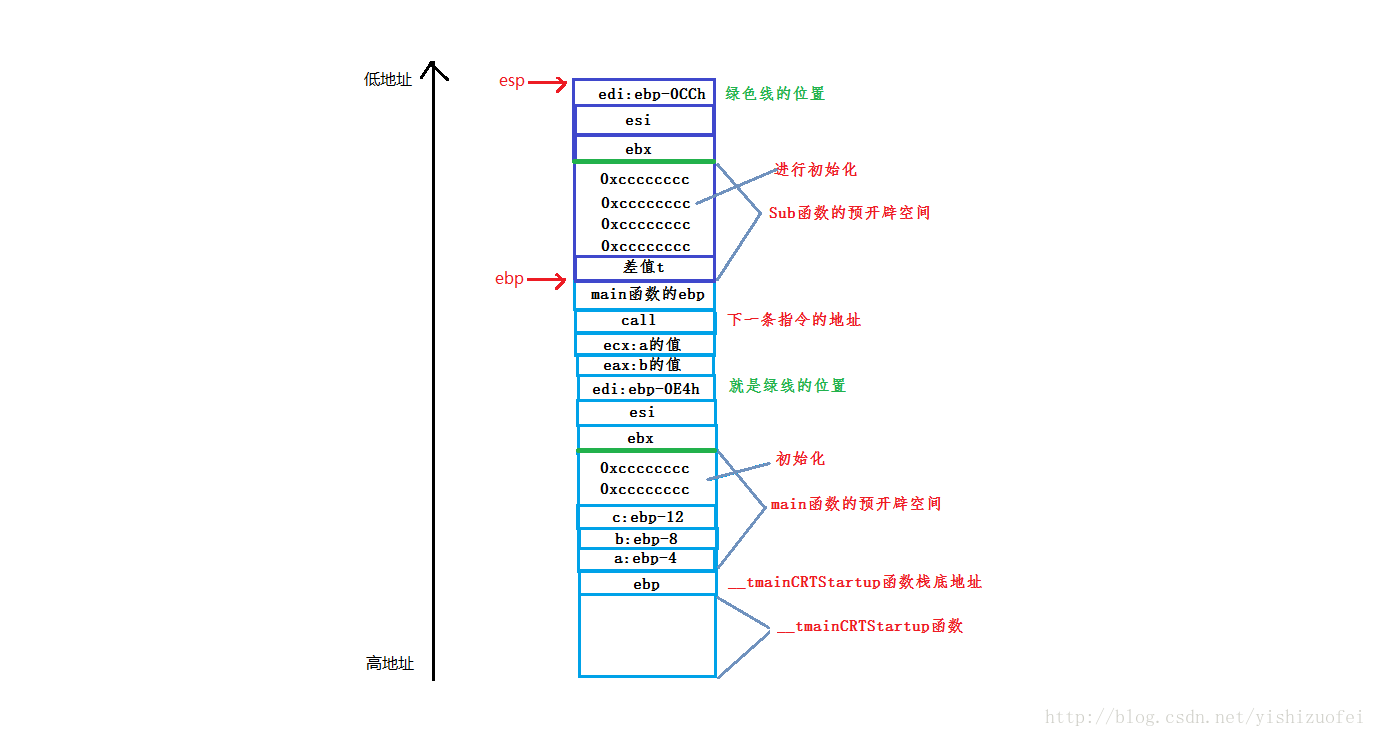

进入Sub函数：
步骤其实大致和main函数一样

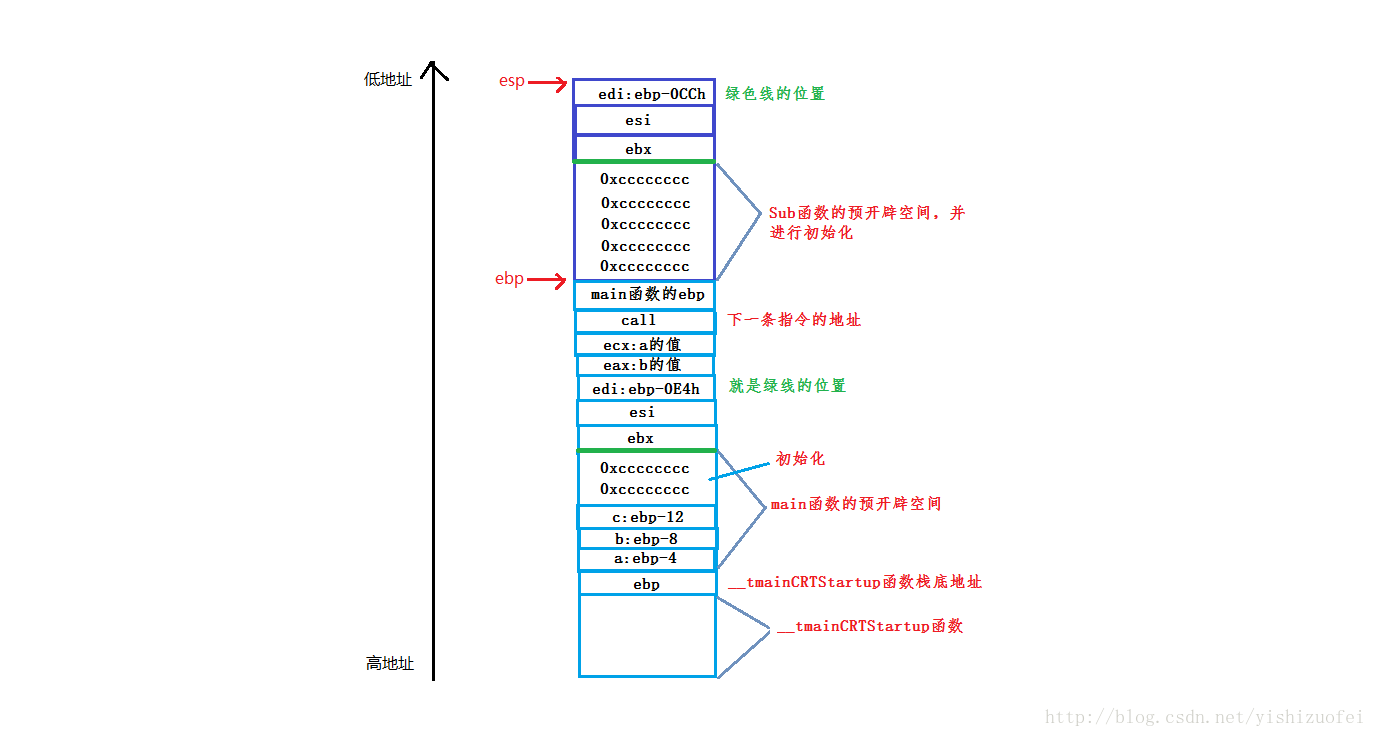

（1）为Sub函数准备

003113A0  push        ebp

此时ebp指向的main函数的栈底指针

003113A1  mov         ebp,esp
003113A3  sub         esp,0CCh
003113A9  push        ebx
003113AA  push        esi
003113AB  push        edi
003113AC  lea         edi,[ebp-0CCh]
003113B2  mov         ecx,33h
003113B7  mov         eax,0CCCCCCCCh
003113BC  rep stos    dword ptr es:[edi]

（2）以上代码与main函数2,3,4步骤差不多，简单说就是让ebp指向esp指向的位置，为Sum函数分配栈帧，esp指向栈顶，将寄存器ebx、esi、edi依次压入栈顶，edi的值是ebp-0CCh,然后依次从edi的值开始初始化开辟的空间。
（3）指向Sub函数，计算差值

int t = 0;
003113BE  mov         dword ptr [t],0
t = x-y;
003113C5  mov         eax,dword ptr [x]
003113C8  sub         eax,dword ptr [y]
003113CB  mov         dword ptr [t],eax
    return t;
003113CE  mov         eax,dword ptr [t]

在VS中可以通过变量名找到地址。
把t初始化为0，然后计算t=x-y,把ebp+8（x）的值(a) 存放在eax，然后把eax值与ebp+12（y）的值(b)相减放在eax中，然后把eax值保存在t中返回值 t，把ebp-4内的值（t）取出放在eax中。
（4）函数调用结束，释放栈帧
这里先介绍一个概念：
现场保护 当出现中断时，把CPU现在的状态，也就是中断的入口地址保存在寄存器中，随后转向执行其他任务，当任务完成，从寄存器中取出地址继续执行。保护现场其实就是保存中断前一时刻的状态不被破坏。保护现场通过利用一系列PUSH指令保护CPU现场，即将相关寄存器的内容入栈保护起来。所以要把ebp 入栈push。

003113D1  pop         edi
003113D2  pop         esi
003113D3  pop         ebx
003113D4  mov         esp,ebp
003113D6  pop         ebp

接下来的指令就是返回，先进行3次出栈，把栈顶的指令分别给了edi,esi,ebx三个寄存器。然后把ebp给了esp，这时也就是让esp指向了ebp的位置，这是ebp和esp指向同一位置，这个位置就是你所保存的main函数的ebp，然后再pop ebp,这样ebp就维护到main函数的栈帧了。

003113D7  ret

在这，当ret指令执行之后，会pop一下，把这个地址pop以后，就从Sub函数返回了main函数，这也是最初为什么要保存这个地址的原因。这样call指令就完成了。此时指向main函数中call指令的下一条指令add。
（5）

00311430  add         esp,8
00311433  mov         dword ptr [c],eax
    return 0;
00311436  xor         eax,eax
}
00311438  pop         edi
00311439  pop         esi
0031143A  pop         ebx
0031143B  add         esp,0E4h
00311441  cmp         ebp,esp
00311443  call        @ILT+315(__RTC_CheckEsp) (311140h)
00311448  mov         esp,ebp
0031144A  pop         ebp
0031144B  ret
