VL813/VL817/VL820 HUB USB3.0集线器HUB拓展坞芯片对比及应用原理图


VL8系列简介

VL813 VL817 VL820 是USB 3.0集线器芯片,VL813可以转换成4端口,是一个完全集成的单芯片解决方案,是第三代强调低功耗设计和业界第一个集成5V DC-DC开关稳压器的USB 3.0集线器芯片,vl813提供高性能,高的功率效率,并降低整体系统的BOM,使它成为一个移动和其他低功耗应用的理想选择。是VL813的升级版本与VL812Pin to Pin,集成度高,省略SPI-Flash,DC-DC,品质更好,成本更低,快速稳定。

VL813:4端口USB 3.0集散控制器是第三代全集成的单芯片解决方案,强调低功耗设计和行业首个集成的5V DC-DC开关稳压器。VL813提供高性能、高功率效率,并减少了整体系统BOM,使其成为移动和其他低功耗应用的理想选择。

VL817:现代USB 3.1第一代集线器控制器,具有优化的成本结构和完全符合USB 3.1第一代规范,包括ecn和合规测试更新至2017年1月。VL817提供2端口和4端口配置,并具有集成稳压器,新的低功耗设计,和全面的USB充电支持。VL817支持SuperSpeed (5Gbps)、High Speed (480Mbps)、Full Speed (12Mbps)和Low Speed (1.5Mbps)设备的任何组合,集成的USB 2.0集线器的多事务翻译器功能提供了更高的性能,当多个Full Speed设备同时使用时。集成的5V DC-DC开关稳压器使VL817可以直接从5V USB VBus供电,在提供高功率效率的同时降低了BOM成本。

VL820:USB 3.1 2代集线器控制器,它具有高度集成化、特定应用设计的特点。VL820具有1个上行接口和4个下行接口,均支持10Gbps USB 3.1 Gen 2操作。下行端口可以支持SuperSpeed Plus (10Gbps)、SuperSpeed (5Gbps)、High Speed (480Mbps)、Full Speed (12Mbps)和Low Speed (1.5Mbps)设备的任意组合。VL820集成的USB 2.0集线器具有多个交易翻译器,当多个全速设备同时使用时,提供更高的带宽和性能。

VL813主要特性

微信号:dnsj5343

超高速USB集线器控制器

  • USB 3.0标准
  • 符合通用串行总线3.0规范1.0版,其中包括集线器勘误
  • 符合通用串行总线规范2.0修订版
  • 同时支持超高速(SS),高速(HS),全速(FS)的流量,低速(LS)流量
  • 四个下游端口,一个上游端口
  • 室内USB PHY采用先进的CMOS工艺的低功耗
  • 支持USB低功耗状态,如国家的Ux,选择性暂停,LPM集成稳压器
  • 能够产生所有必需的芯片功耗从5V输入
  • 5V到1.2V DC-DC开关稳压器
  • 5V到3.3V LDO稳压器
  • VL813-Q7外部电源支持
  • 3.3V,1.2V外部输入简化的边带信号支持
  • 支持帮派模式,在上下游端口电流检测
  • 支持个人模式电源启动和超过1端口的电池电流检测充电功能
  • 支持通过每个GPIO自动或手动控制双LED状态指示灯下游端口(通常是绿色和琥珀色)综合USB电池充电支持
  • 支持USB电池充电规范1.2版(SDP,CDP,DCP)
  • 支持特定供应商的计费模式,例如。苹果,RIM等。
  • 支持苹果1.0A / 2.4A充电模式
  • 支持YD / T 2091至09年
  • 支持“休眠充电”(DCP +苹果模式)
  • 支持充电1向下流端口,取决于配置物理
  • QFN 76L绿色封装(9x9x0.85毫米)

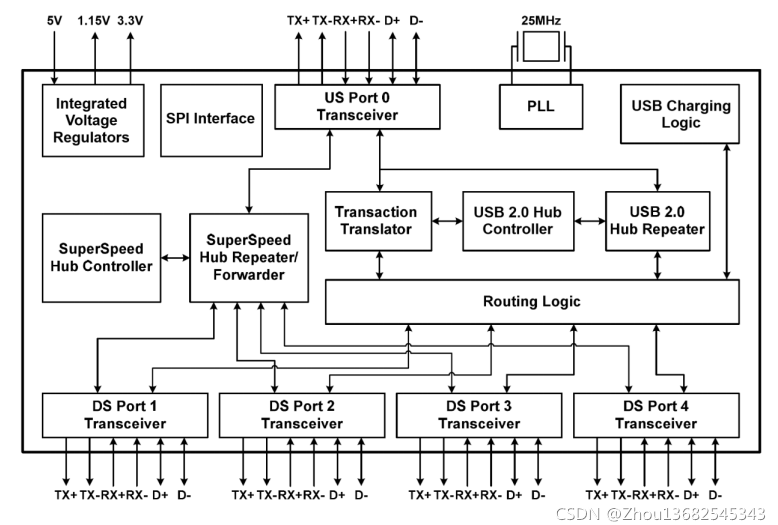

功能框图

在这里插入图片描述

相关认证

  • USB 2.0的USB-IF认证
  • USB 3.0的USB-IF认证TID
  • 通过Windows 8 / 8.1 / 10 WHCK测试

参考原理图

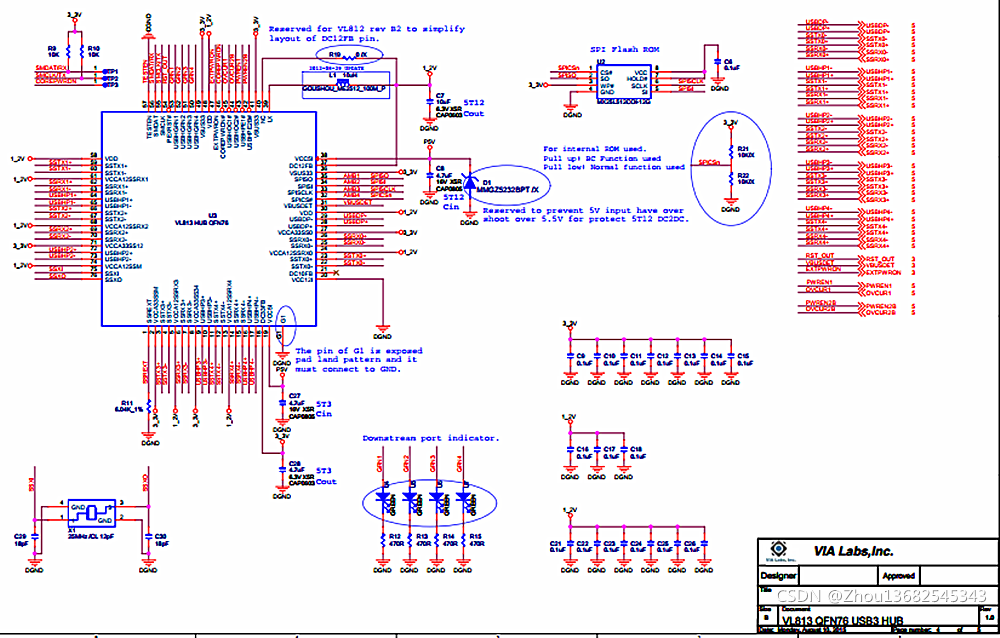

VL813参考原理图
VL813需要5V,3.3V,1.2V三种电源。5V电源一般为USB电源输入。3.3V和1.2V均可以使用芯片内部LDO。复位使用FR6809,可不贴,使用RC复位。

VL813-Q7应用

  • 独立USB集线器
  • 台式机前面板中心/综合显示器/电视中心
  • 笔记本/超极本扩展坞/端口复制器
  • 与键盘,鼠标,显示器等USB集线器复合设备平台和操作系统支持
  • 在所有主要的操作系统和平台支持,总能提供USB,如PC,MAC,Linux等
  • FW更新了USB
  • USB集线器功能是依赖于USB主控制器
  • 无需专有的驱动程序,甚至对电池充电功能杂项
  • 优化低功耗
  • VL813-Q7内置PLL与外部25MHz晶体
  • VL813-Q7支持外部SPI闪存进行固件升级

VL8系列对比差异
VL813是USB 3.0HUB芯片,提供4端口配置。
VL817是USB 3.1集线器HUB芯片,提供2端口和4端口配置,支持USB充电。
VL820是USB 3.1 2代集线器HUB控制芯片,提供1个上行接口和4个下行接口,均支持10Gbps USB 3.1 Gen 2操作。

VL813与VL812 Pin TO Pin,省略SPI-Falsh,内置DC-DC,外围精简,可做两层板

私我获取选型参考、更多技术资料及支持~
