USB3.0 HUB说明以及参考设计

一、USB3.0协议概述

USB 3.0（SuperSpeed USB）是由USB Implementers Forum（USB-IF）于2008年发布的第三代通用串行总线标准，旨在提供更高的传输速率和更高效的电源管理能力。其后续版本包括：

• USB 3.1（2013年）：新增10 Gbps模式（SuperSpeed+）

• USB 3.2（2017年）：支持多通道传输（20 Gbps）

• USB4（2019年）：基于Thunderbolt 3协议，最高40 Gbps

其核心特点包括以下几点：

• 双总线架构：独立传输通道（USB 2.0 + USB 3.0）

• 全双工通信：支持同时发送（TX）和接收（RX）数据

• 增强供电能力：最大5V/900mA（带外接电源）

• 协议兼容性：向下兼容USB 2.0/1.1设备

二、电气特性

2.1 供电规范

参数	USB 3.0标准	带外接电源HUB
输出电压范围	4.75V - 5.25V	4.75V - 5.25V
单端口最大电流	150mA（未配置）	900mA（配置后）
总功率限制	4.5W（5V×0.9A）	15W（需PD协议支持）

2.2 信号电平要求

信号类型	差分幅度（峰峰值）	共模电压范围
SuperSpeed TX/RX	800mV - 1200mV	0V - 3.6V
USB 2.0 D+/D-	0.2V - 2.8V（单端）	N/A

 2.3 差分线阻抗和容差

• SuperSpeed差分对（SSTX/SSRX）：

  • 差分阻抗：90Ω ±10%（PCB走线）

  • 线间长度差：≤5mil（同一对）

  • 对内间距：保持对称，避免跨分割

• USB 2.0差分对（D+/D-）：

  • 单端阻抗：45Ω ±20%

三、USB3.0 HUB工作原理

3.1 拓扑结构

• 上行端口（Upstream Port）：连接主机，支持SuperSpeed模式

• 下行端口（Downstream Port）：最多支持4个设备级联

 3.2 事务转换器（TT）

• 功能：处理USB 2.0与USB 3.0协议转换

• 关键行为：

  • 拆分高速（High-Speed）和全速（Full-Speed）数据包

  • 管理批量传输（Bulk Transfer）的带宽分配

3.3 电源管理机制

• 链路层电源状态（LTSSM）：

  • U0（活动状态）：正常数据传输

  • U1/U2（低功耗）：延迟敏感型设备

  • U3（挂起）：完全关闭收发器

四、链路协商流程

4.1 初始连接检测（Attach Detection）

1. VBUS检测：主机检测到设备插入后，提供5V VBUS供电

2. 端口上拉电阻：设备通过1.5kΩ上拉电阻（D+/D-）声明存在

4.2 链路训练（Link Training）

sequenceDiagram
    Host->>Device: 发送LFPS（低频周期信号）
    Device-->>Host: 响应Polling.LFPS
    Host->>Device: 发送TS1/TS2训练序列
    Device-->>Host: 调整均衡器参数（预加重、去加重）
    Host->>Device: 确认链路稳定（Enter U0）

4.3 速度协商（Speed Negotiation）

协商阶段	行为描述
Reset Signaling	主机发送Reset信号初始化设备
Capability Exchange	设备上报支持的速度（5Gbps/480Mbps）
Configuration	主机分配设备地址并配置端点

五、信号完整性设计要点

 5.1 PCB布线规则

• 差分对间距：≥3倍线宽（防止串扰）

• 过孔设计：避免在差分线上使用过孔，必要时采用背钻工艺

• 参考平面：确保完整地平面覆盖差分线区域

5.2 关键测试指标

测试项	标准要求
眼图张开度	≥0.7UI（单位间隔）
抖动（TJ）	≤0.3UI（@5Gbps）
回波损耗（S11）	≤-10dB（至5GHz）

六、CH634W6G的参考设计

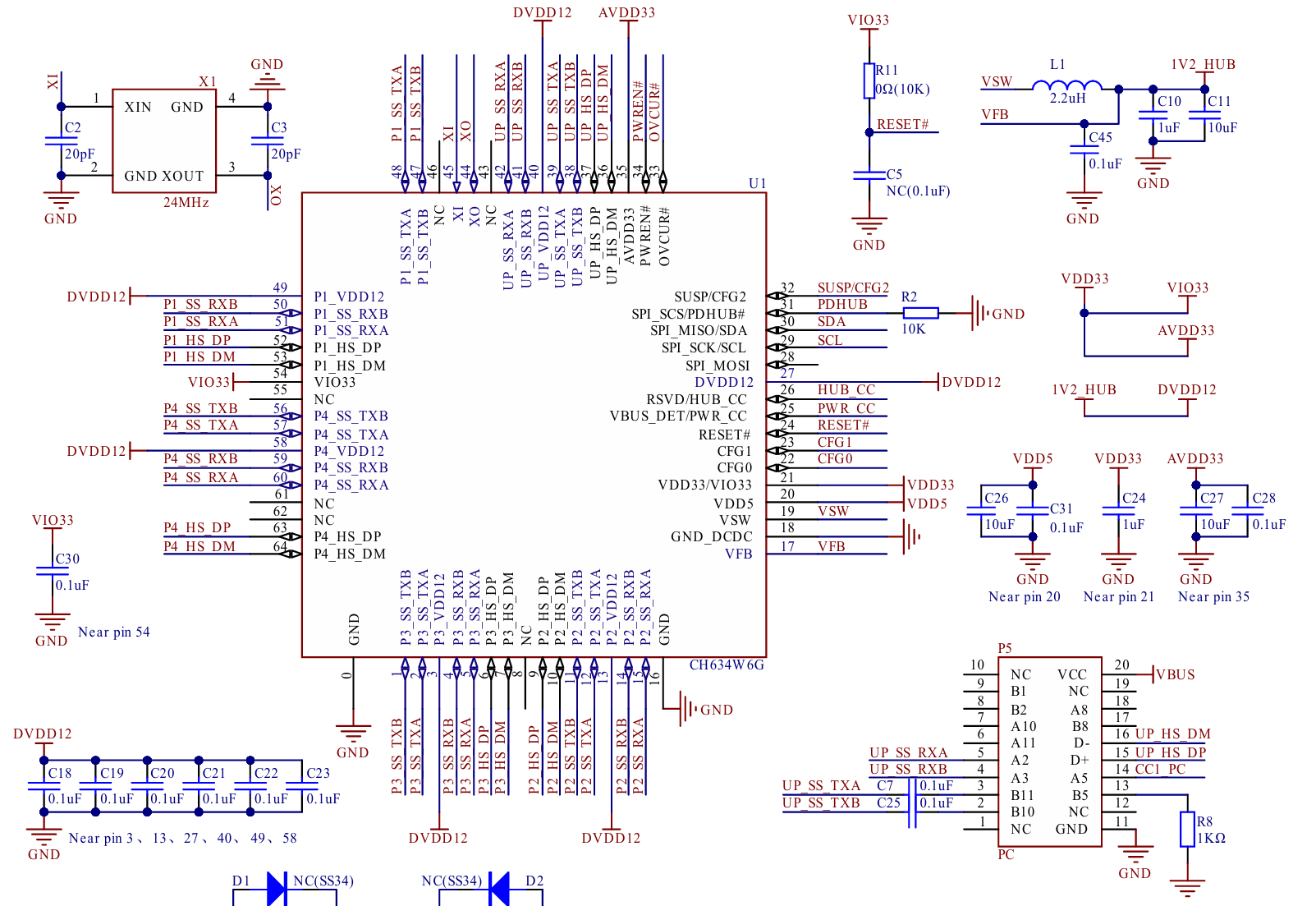

CH634是符合USB3.2 Gen1协议规范的4端口USB超高速HUB控制器芯片，单芯片集成4口USB HUB 和USB PD功能。CH634具有独立的SS HUB控制器和USB2.0 HUB控制器，内置5组SS PHY、5组USB2.0 PHY和2组PD PHY。CH634芯片的上行端口支持USB3.0超高速5Gbps、USB2.0高速480Mbps和全速 12Mbps，下行端口支持USB3.0超高速、USB2.0高速、全速和低速1.5Mbps。以下为CH634W6G的参考设计图：

上图则为CH634W6G的外围参考设计，仅用作3.0HUB功能，如果有需要PD HUB的参考设计或想要完整的工程文件以及了解更多信息可以私信获取。
