SpringMVC请求处理流程（图解）及九大组件

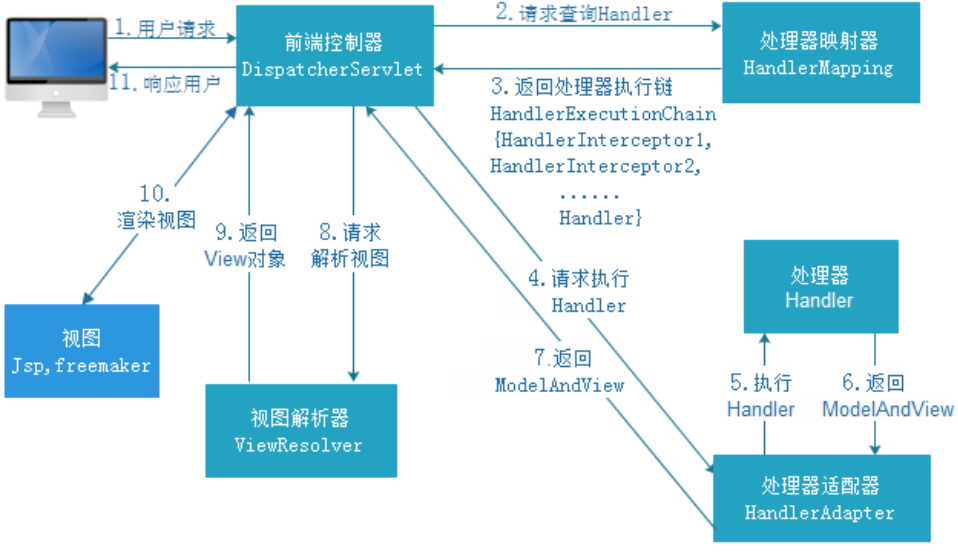

SpringMVC请求处理流程

流程说明

第⼀步：⽤户发送请求⾄前端控制器DispatcherServlet

第⼆步： DispatcherServlet收到请求调⽤HandlerMapping处理器映射器

第三步：处理器映射器根据请求Url找到具体的Handler（后端控制器），⽣成处理器对象及处理器拦截器(如果 有则⽣成)⼀并返回DispatcherServlet

第四步： DispatcherServlet调⽤HandlerAdapter处理器适配器去调⽤Handler

第五步：处理器适配器执⾏Handler

第六步： Handler执⾏完成给处理器适配器返回ModelAndView

第七步：处理器适配器向前端控制器返回 ModelAndView， ModelAndView 是SpringMVC 框架的⼀个底层对 象，包括 Model 和 View

第⼋步：前端控制器请求视图解析器去进⾏视图解析，根据逻辑视图名来解析真正的视图。

第九步：视图解析器向前端控制器返回View

第⼗步：前端控制器进⾏视图渲染，就是将模型数据（在 ModelAndView 对象中）填充到 request 域

第⼗⼀步：前端控制器向⽤户响应结果

SpringMVC九大组件

HandlerMapping（
