本文详细解释了CAD二次开发中如何使用Select方法创建选择集，包括SelectMode的各种模式如Window、Crossing等，以及如何通过FilterType和FilterData进行对象筛选，以SubExample_Select为例展示了具体应用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

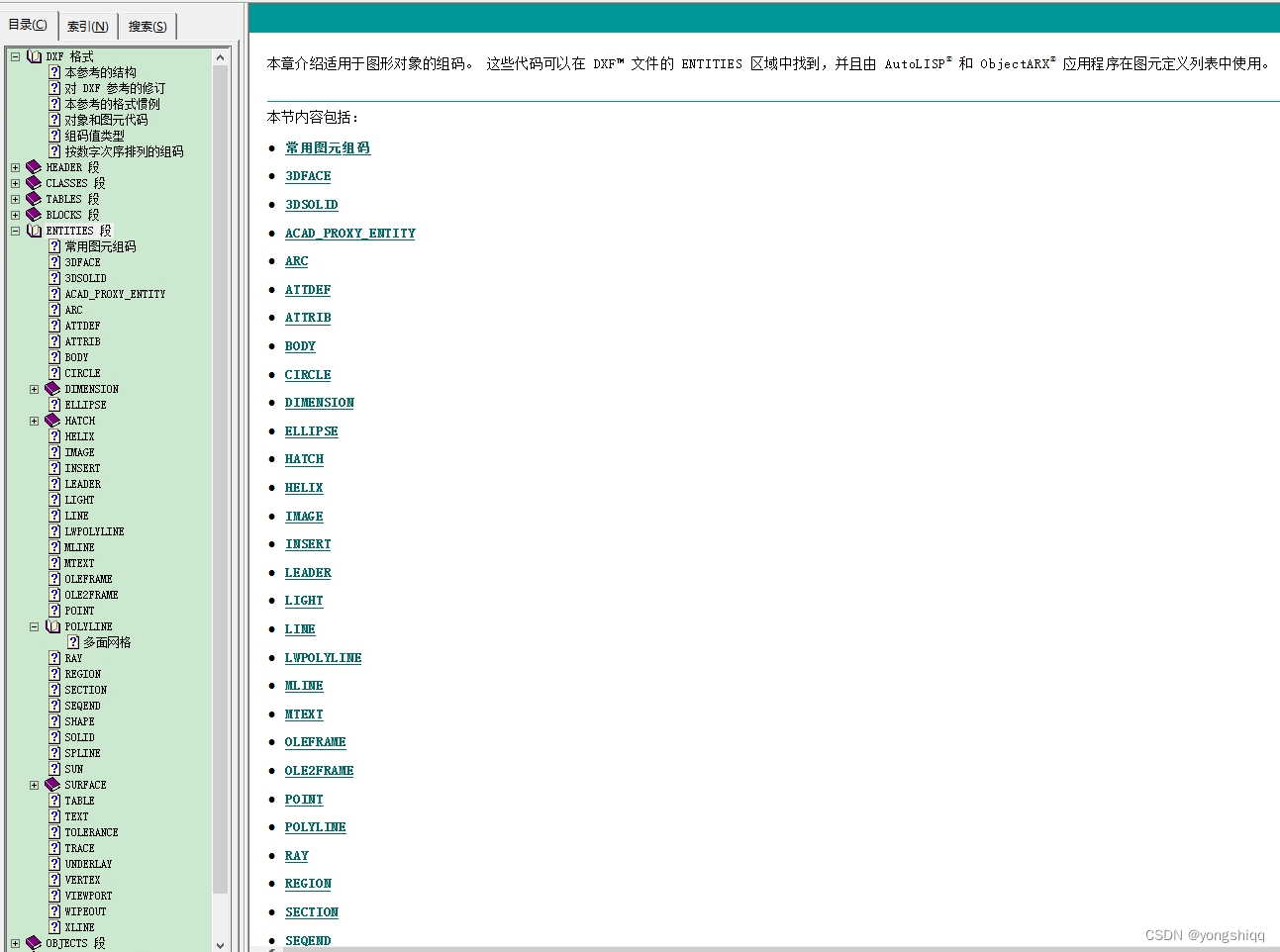

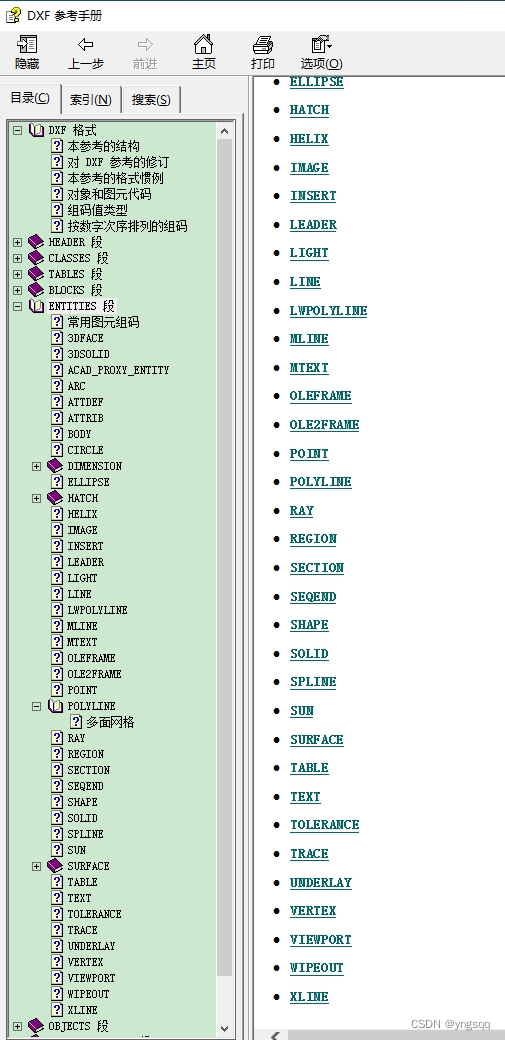

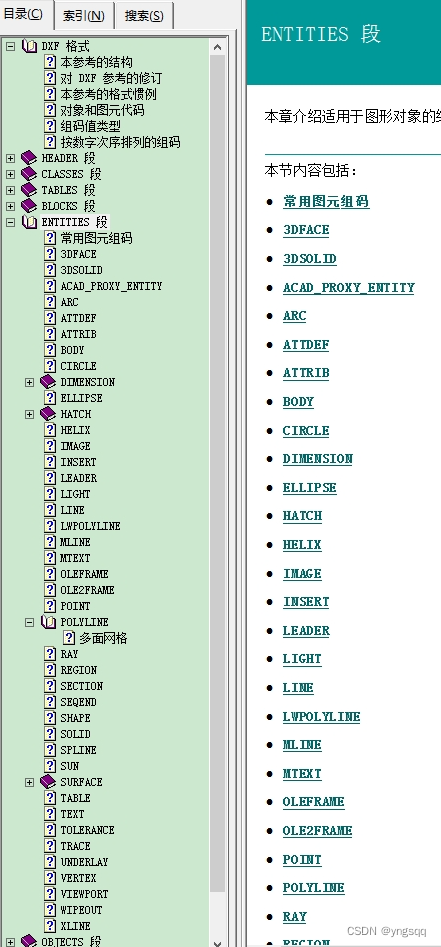

CAD二次开发时，创建选择集时需要用到图元类型，具体分类如下：

Select 方法

选择对象并将其添加到选择集中。

参阅 | 示例

语法

object.Select Mode[, Point1][, Point2][, FilterType][, FilterData]

Object

SelectionSet
使用该方法的对象。

Mode

AcSelect 常数; 仅用于输入

acSelectionSetWindow

acSelectionSetCrossing

acSelectionSetPrevious

acSelectionSetLast

acSelectionSetAll

Point1

Variant[变体] (双精度数组); 仅用于输入; 可选项
指定 Point1 的三维 WCS 坐标，或坐标数组。查看模式定义以正确使用 Point1。

Point2

Variant[变体] (三元素双精度数组); 仅用于输入; 可选项
指定 Point2 的三维 WCS 坐标。查看模式定义以正确使用 Point2。

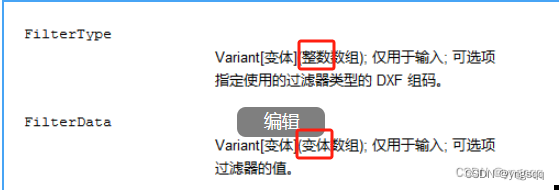

FilterType

Variant[变体](整数数组); 仅用于输入; 可选项
指定使用的过滤器类型的 DXF 组码。

FilterData

Variant[变体](变体数组); 仅用于输入; 可选项
过滤器的值。

说明

该方法支持过滤机制。

有效的选择模式如下：

Window

选择完全在矩形区域内的所有对象，矩形对角由 Point1 和 Point2 定义。

Crossing

选择在矩形区域内和与矩形区域相交的对象，矩形对角由 Point1 和 Point2 定义。

选择最近的选择集。如果用户在图纸空间和模型空间之间进行切换并试图使用选择集，该模式将被忽略。

Last

选择最近生成的可见对象。

All

选择所有对象。

有关更多的选择模式选项，可参见 SelectByPolygon, SelectAtPoint, 和 SelectOnScreen 方法。

选择集体实例

Sub Example_Select()
    ' This example adds members to a selection set, first by crossing and
    ' then by filtering for circles.

    ' Create the selection set
    Dim ssetObj As AcadSelectionSet
    Set ssetObj = ThisDrawing.SelectionSets.Add("SSET")


    ' Add all object to the selection set that lie within a crossing of (28,17,0) and
    ' (-3.3, -3.6,0)
    Dim mode As Integer
    Dim corner1(0 To 2) As Double
    Dim corner2(0 To 2) As Double

    mode = acSelectionSetCrossing
    corner1(0) = 28: corner1(1) = 17: corner1(2) = 0
    corner2(0) = -3.3: corner2(1) = -3.6: corner2(2) = 0
    ssetObj.Select mode, corner1, corner2

    ' Add all the Circles to the selection set that lie within the crossing of (28,17,0) and
    ' (-3.3, -3.6,0) by filtering from the current drawing
    Dim gpCode(0) As Integer
    Dim dataValue(0) As Variant
    gpCode(0) = 0
    dataValue(0) = "Circle"

    Dim groupCode As Variant, dataCode As Variant
    groupCode = gpCode
    dataCode = dataValue

    ssetObj.Select mode, corner1, corner2, groupCode, dataCode

End Sub
