033集——椭圆和样条曲线（spline、ellipse）转多段线（CAD—C#二次开发入门）(切线向量)

山水CAD筑梦人

已于 2025-01-26 19:36:48 修改

阅读量404

点赞数 5

分类专栏： CAD C#二次开发文章标签： c# java 服务器

于 2024-11-10 18:21:17 首次发布

本文链接：https://blog.csdn.net/yongshiqq/article/details/143664208

版权

CAD C#二次开发专栏收录该内容

134 篇文章

订阅专栏

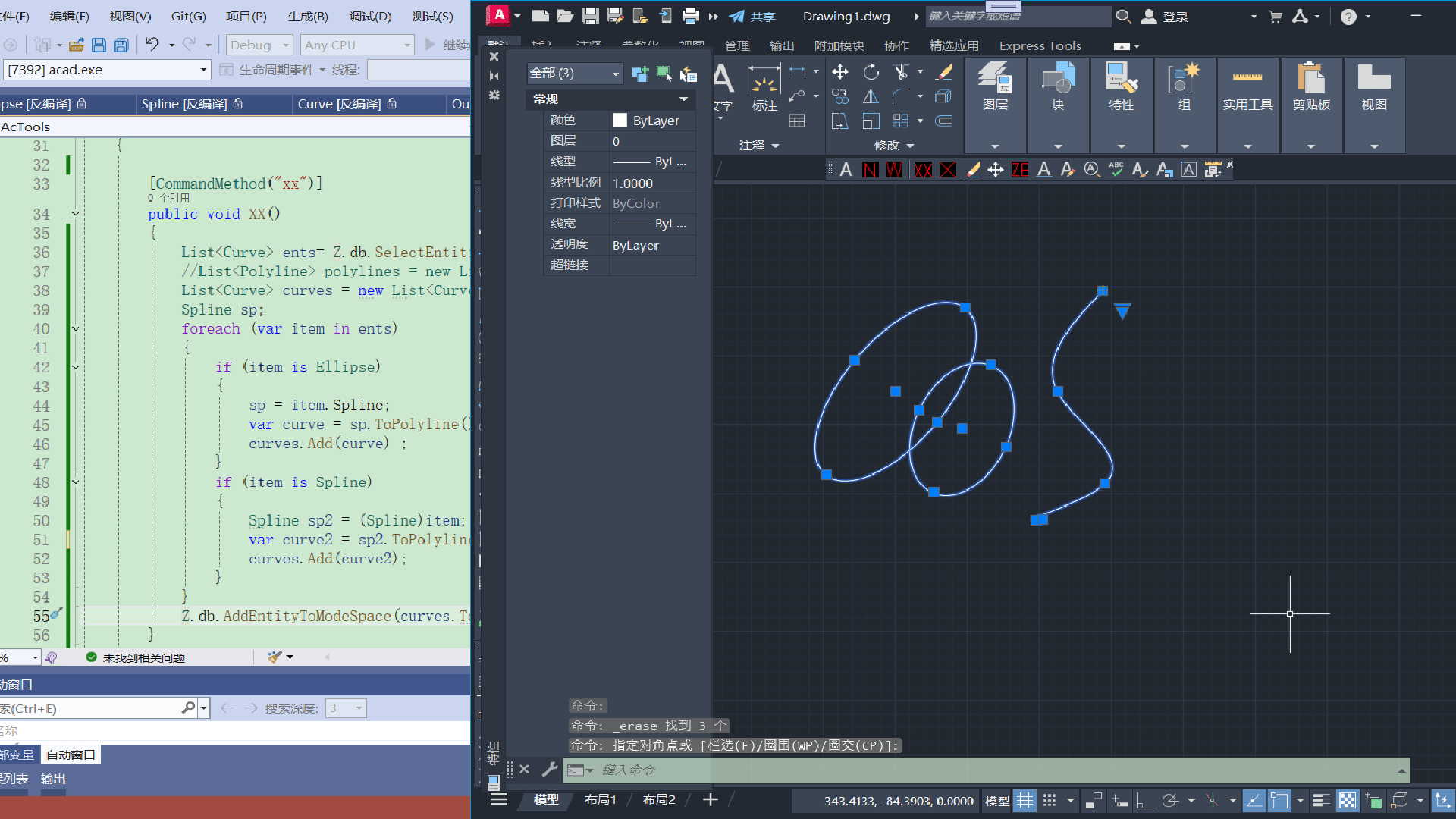

效果如下：

  public class Class1
  {

      [CommandMethod("xx")]
      public void XX()
      {
          List<Curve> ents= Z.db.SelectEntities<Curve>();
          //List<Polyline> polylines = new List<Polyline>();
          List<Curve> curves = new List<Curve>();
          Spline sp;
          foreach (var item in ents)
          {
              if (item is Ellipse)
              {
                  sp = item.Spline;
                  var curve = sp.ToPolyline();
                  curves.Add(curve) ;
              }
              if (item is Spline)
              {
                  Spline sp2 = (Spline)item;
                  var curve2 = sp2.ToPolyline();
                  curves.Add(curve2);
              }
          }
          Z.db.AddEntityToModeSpace(curves.ToArray());
      }


  }

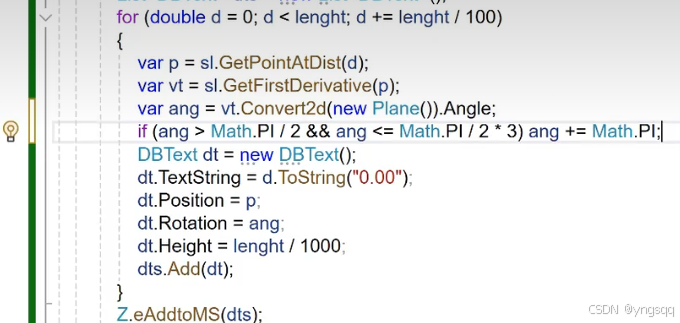

人工按点数分割spline方法：

获取spline长度—>长度的100分之一作为增量进行循环—>getpointatdist(d)
