linux deepsleep debug

1、debug开关
默认情况，有些休眠过程的log会在唤醒的时候打印出来，配置以下参数休眠时即可打印，可以及时看到信息
echo N > /sys/module/printk/parameters/console_suspend; （默认console suspend 会导致部分休眠的log被缓存，唤醒的时候才输出）
echo 1 > sys/module/kernel/parameters/initcall_debug; （打印休眠devices name）bootargs = "earlycon=uart8250,mmio32,0xff550000 conso le=ttyFIQ0 init=/init swiotlb=1 kpti=0 no_console_suspend initcall_debug=1";
echo 1 > sys/power/pm_print_times （打印各设备休眠唤醒执行的时间，做休眠唤醒速度优化使用）

2、deepsleep 等级
KKKKD7200:/ # cat sys/power/pm_test
[none] core processors platform devices freezer （正常休眠顺序是从freezer -》devices -》...->none）

通过节点配置，深度休眠的等级。

echo core > sys/power/pm_test (表示linux 休眠完成，不进入trust 休眠)

可以用在一些休眠死机的情况下， 确认在哪个部分代码死机。
比如是platform 部分休眠死机，还是在devices 部分休眠死机的。

3、查看休眠次数
KKKKD7200:/ # cat sys/kernel/debug/suspend_stats
success: 170
fail: 155
failed_freeze: 121
failed_prepare: 0
failed_suspend: 33
failed_suspend_late: 0
failed_suspend_noirq: 0
failed_resume: 0
failed_resume_early: 0
failed_resume_noirq: 0
failures:
last_failed_dev: alarmtimer
alarmtimer
last_failed_errno: -16
-16
last_failed_step: suspend
freeze
KKKKD7200:/ #

4、查看休眠失败原因
原因1： 有模块suspend 返回错误
原因2： 有事件中断，以下以触摸中断为例
KKKKD7200:/ # cat /sys/power/suspend_stats/last_failed_dev
KKKKD7200:/ # cat sys/kernel/wakeup_reasons/*

Abort: Pending Wakeup Sources: event1 4.605694586 18446744073709551615.999999416
KKKKD7200:/ # getevent
add device 1: /dev/input/event1
name: "gslX680-pad"
130|KKKKD7200:/ # cat proc/interrupts |grep gsl
56: 671520 0 0 0 gpio0 11 Level gslX680-pad

这个错误就是gslx680 一直触发中断导致无法正常休眠。

5、查看唤醒源(休眠的时候会被清除，所以如果唤醒之后再次进入休眠并且休眠失败就无法获取到)
KKKKD7200:/ # num=cat sys/power/pm_wakeup_irq&&cat proc/interrupts |grep $num
116: 184 0 0 0 0 0 gpio1 18 Level rk817

6、查看休眠锁
以下就是阻止休眠的lock

KKKKD7200:/ # cat ./sys/kernel/debug/wakeup_sources | busybox awk '{if (6)print1"\t"$6}'
name active_since
PowerManagerService.WakeLocks 54292
rockchip_otg 472523

或者：
1|console:/ # echo 1 > sys/power/wakeup_count
[ 168.510728] active wakeup source: rockchip_otg

手动释放lock
KKKKD7200:/ # echo PowerManagerService.WakeLocks> sys/power/wake_unlock

可以自行添加lock，禁止系统进深度休眠
KKKKD7200:/ # echo test_lock > sys/power/wake_lock
unlock：
KKKKD7200:/ # echo test_lock > sys/power/wake_unlock

7、强制进入休眠
KKKKD7200:/ # echo mem > sys/power/state

8、gpio无法唤醒问题

a、cpu  gpio 电源域和clk是否有关闭

b、初始化需要定义 device_init_wakeup(dev, true);  enable_irq_wake(motg->irq);

9、查看唤醒源

cat sys/power/pm_wakeup_irq

+++ b/drivers/base/platform.c

@@ -1030,8 +1030,10 @@ static int platform_legacy_resume(struct device *dev)

        struct platform_device *pdev = to_platform_device(dev);

        int ret = 0;

-       if (dev->driver && pdrv->resume)

+       if (dev->driver && pdrv->resume) {

                ret = pdrv->resume(pdev);

+               pr_err ("===%pF===", pdrv->resume);

+       }

        return ret;

 }

@@ -1067,10 +1069,13 @@ int platform_pm_resume(struct device *dev)

                return 0;

        if (drv->pm) {

-               if (drv->pm->resume)

+               if (drv->pm->resume) {

                        ret = drv->pm->resume(dev);

+                       pr_err ("===%pF===", drv->pm->resume);

+               }

        } else {

                ret = platform_legacy_resume(dev);

+               pr_err ("===%pF===", platform_legacy_resume);

        }

10、/sys/power/state  代码位置kernel/power/main.c  state_store

11、休眠时间统计

console:/ # cat d/sleep_time

      time (secs)        count

------------------------------

         4 - 8             3

         8 - 16            1

        16 - 32            2

        32 - 64            2

        64 - 128           8

       128 - 256          16

       256 - 512          24

       512 - 1024         13

12、唤醒更新系统时间：

休眠时间统计有两种方式，

1、rtc  是通用的

2、clock source 32k计算

流程：

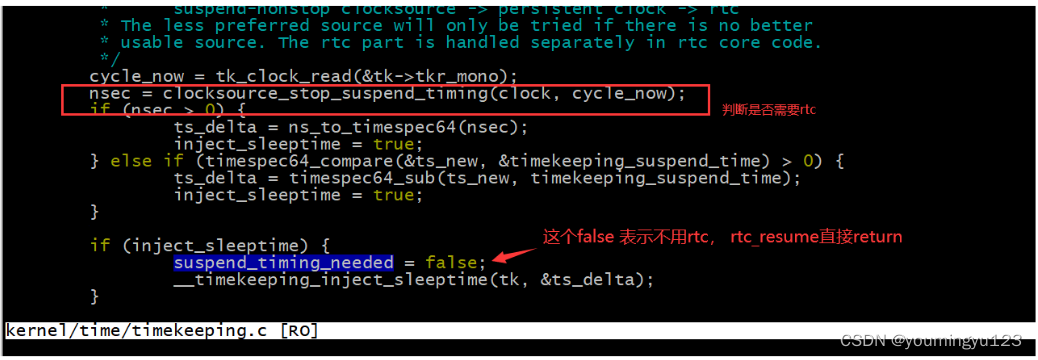

1、timekeeping_resume （kernel/time/timekeeping.c） 判断clock source是否支持

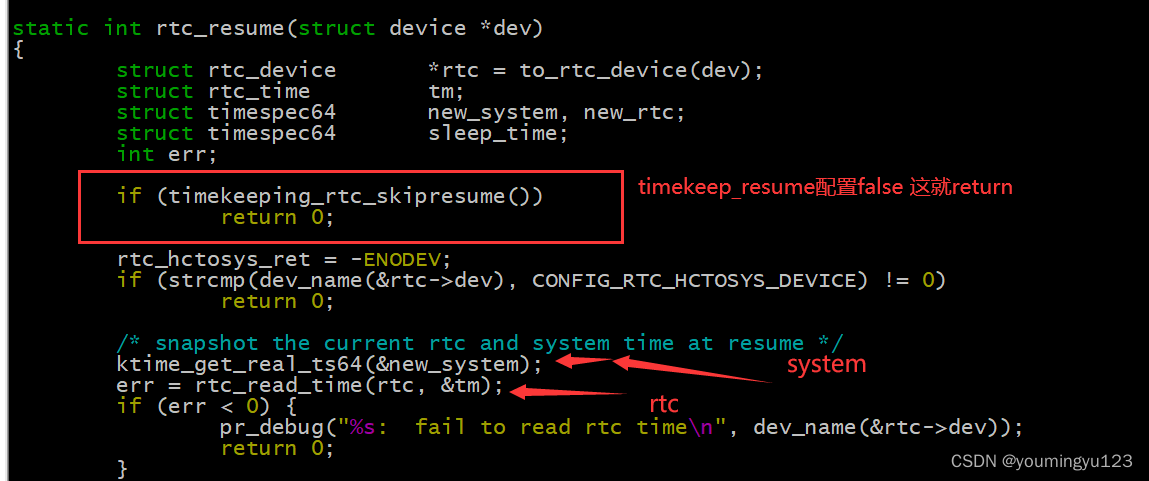

2、如果平台不支持，suspend_timing_needed=true， rtc_resume会根据休眠前后的时间差，更新到系统时间

drivers/rtc/class.c  rtc_resume



13. 快速休眠测试：

while

do

echo +10 >  /sys/class/rtc/rtc0/wakealarm
echo mem > sys/power/state

done &
