摘要:本文简要介绍一下硬件工程师需要关注的PHY6222蓝牙芯片重点信息。

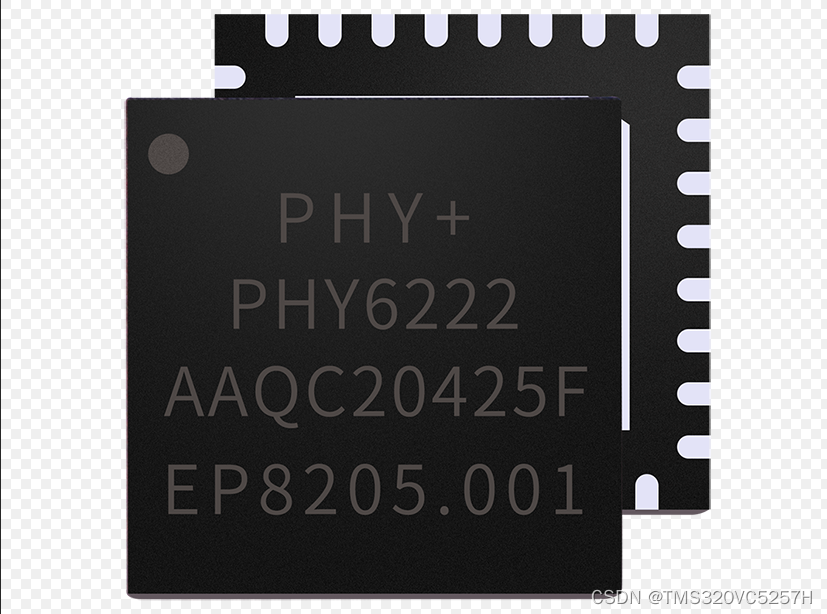

这个蓝牙芯片,支持蓝牙5.2.

内核是ARM® Cortex™-M0 32-bit processor ,这就证明它可以像开发STM32那样来为它开发程序。

具有SWD调试接口,那么就可以用少到3根线就能仿真程序了。

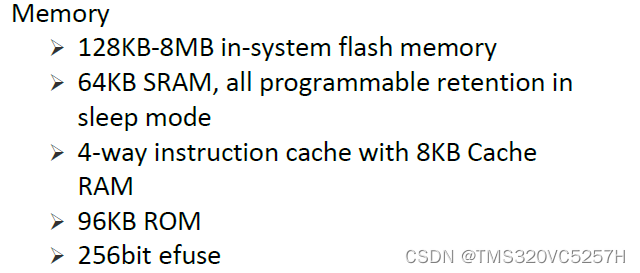

内存,还可以,起码编写一些不太复杂的程序是足够的。

有22个GPIO。

支持6路PWM,2路PDM/I2C/SPI/UART,4路DMA。

支持8路12位 ADC。

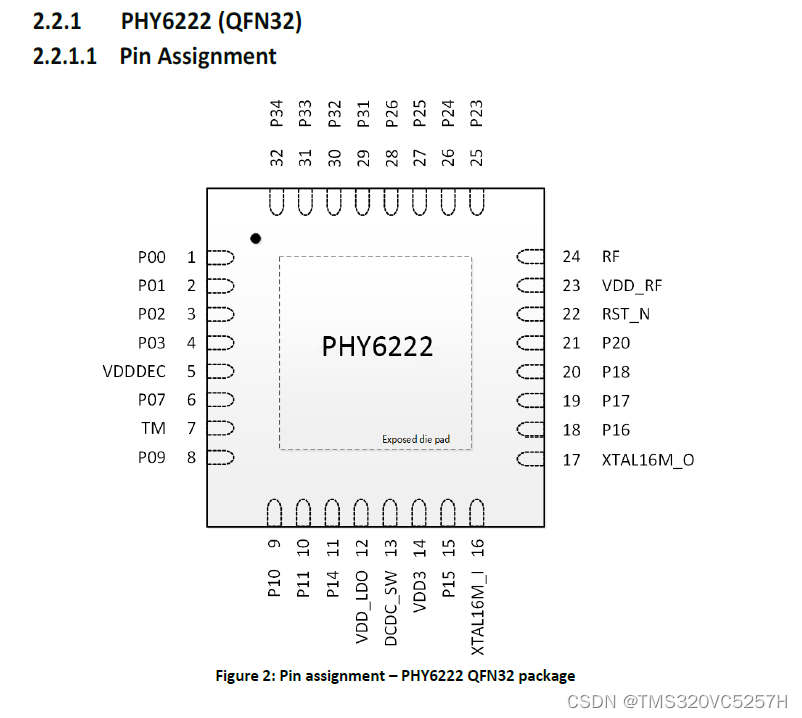

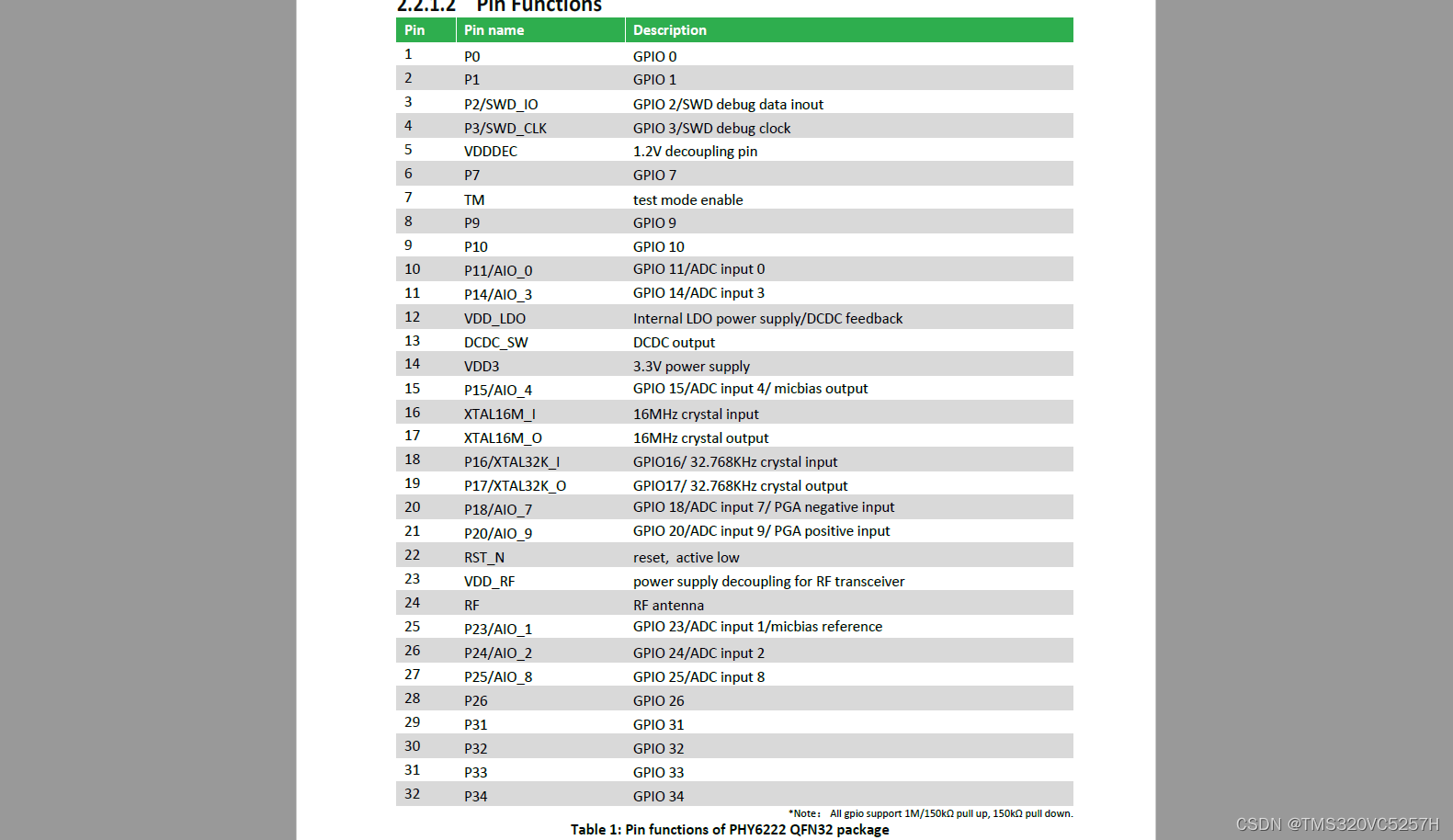

 下图是每个引脚的功能定义,大多数引脚都是可以复用的。

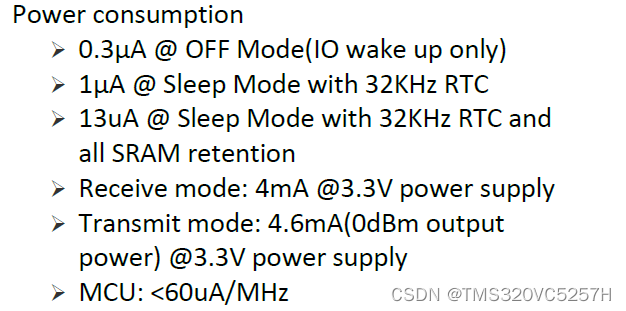

耗电量比较小

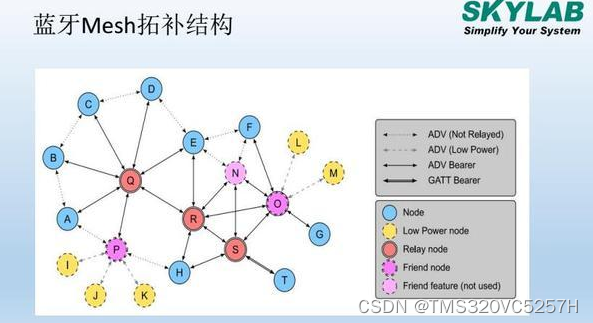

支持SIG-MESH多种特性。MESH的英文意思是“网”,英文意思是material made of threads of plastic rope or wire that twisted together like a net。

Friend 节点

LowPower 节点

Proxy 节点

Relay  节点

蓝牙MESH是目前比较火的物联网通信模式。它的好处是家中不用专门安装一个蓝牙网关,很多设备中已经自带了网关的功能。而且它与wifi模式联网的设备相比,避免了首次联网中复杂的操作。所以大厂(例如小米)开始布局MESH。

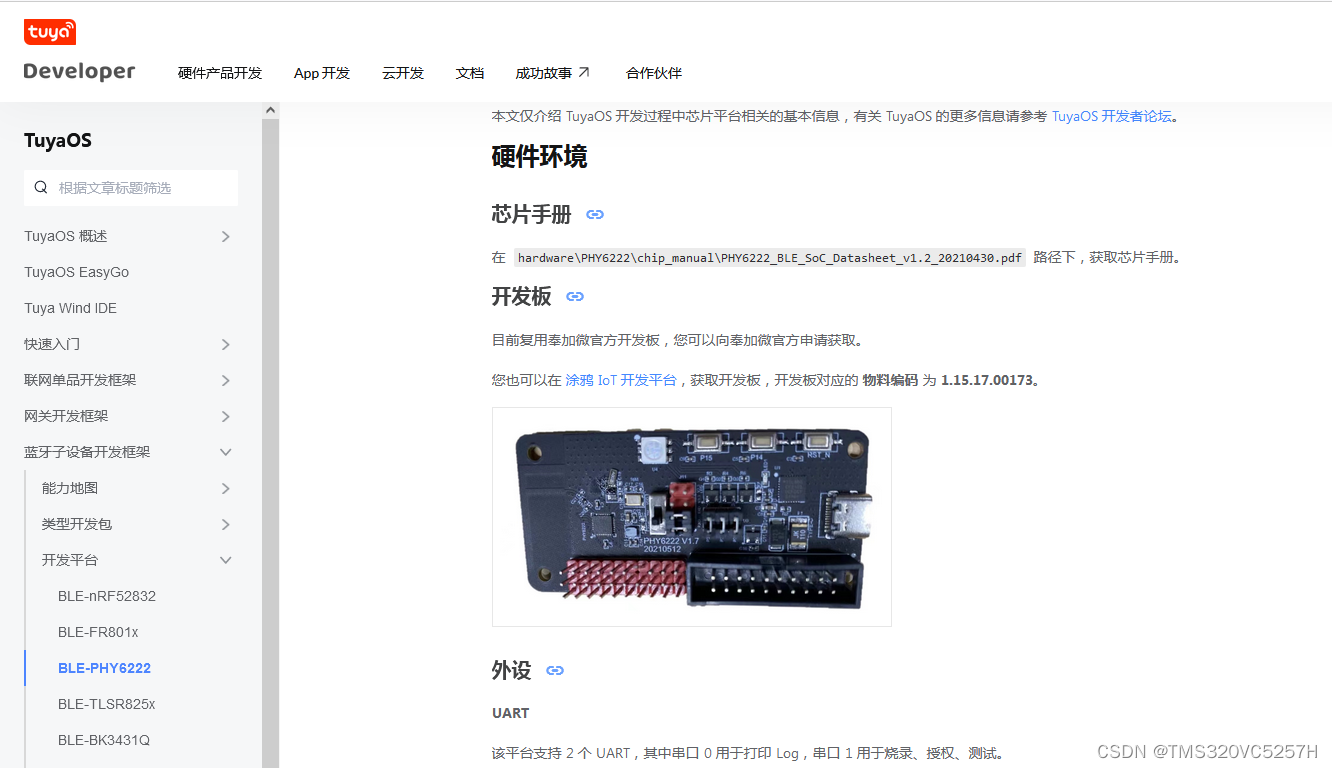

涂鸦平台支持的蓝牙设备中,就包含了PHY6222这个芯片。

注意,蓝牙,BLE,以及蓝牙MESH不是一回事。

蓝牙是2010年之前所说的传统意义上的蓝牙,2010年之后,叫做BLE,也就是bluetooth low energy,低功耗蓝牙。而最近几年所说的蓝牙MESH说的其实是一种组网技术。相当于每一个蓝牙模块都可以充当别的模块的网关,谁能接收到信息谁就充当网关,这样跳来跳去,就可以实现一栋大楼,甚至是一个园区的组网。从而实现无网关或者少网关的组网。

 所以说,PHY6222更像是一个STM32单片机和蓝牙模块的集合体,一片顶两片用,对体积要求较高的,可以考虑用它。
