基于矩阵键盘的RFID系统设计与实现

随着科技的不断发展，RFID（射频识别）技术逐渐应用到各个领域，尤其是在门禁控制、物品跟踪等方面。本文将介绍一个基于矩阵键盘的RFID系统的设计与实现，包含系统的各项功能，以及代码示例部分，供读者参考与扩展。

1. 系统功能概述

该矩阵键盘模拟的RFID系统主要包括以下功能：

- 数据预设：预设多个8位IC卡号及其对应姓名。
- 矩阵键盘输入：通过4×4矩阵键盘输入8位卡号。
- 实时卡号显示：在LCD屏幕上实时显示输入的卡号。
- 卡号匹配：根据输入的卡号进行匹配，并反馈结果。
- 错误处理：对错误的输入提供反馈并采取相应措施。
- 定时控制：使用定时器实现精确的时间控制。
- 程序重置：每次验证后重置状态，准备下次输入。

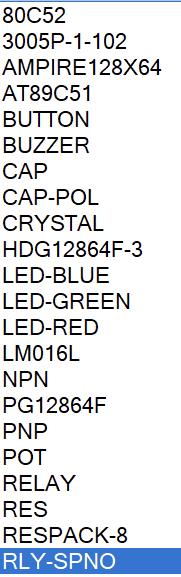

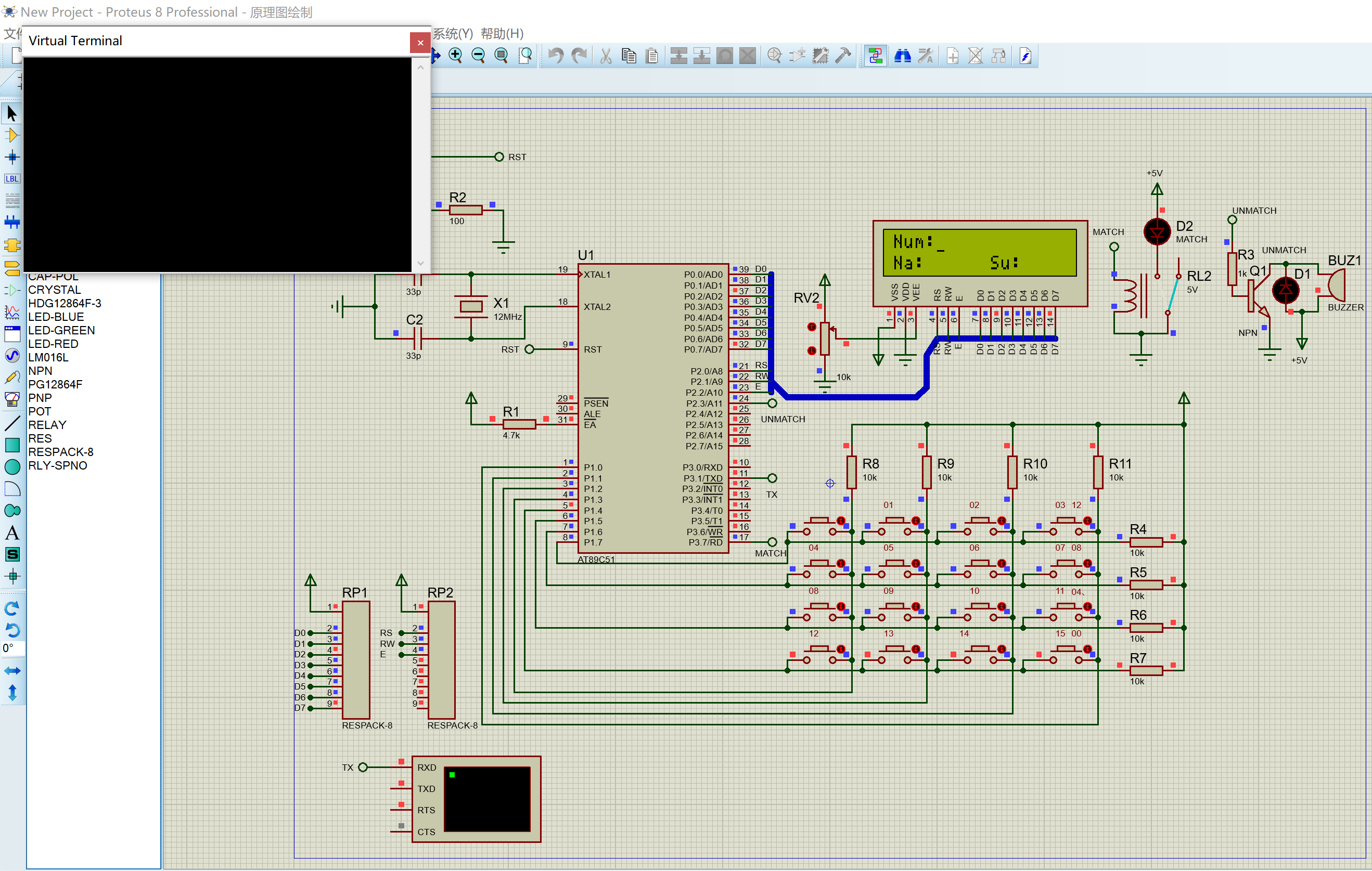

2. 系统硬件组成

3. 数据预设

系统需预设多个有效的8位IC卡号及其对应的姓名，以便后续的匹配操作。例如：

uchar validUsernames[3][9] = {"10111213", "12050606", "01020304"};
uchar Usernames[4][5] = {"Mike", "Tony", "Mili"};

4. 矩阵键盘输入

4×4矩阵键盘由4条行线和4条列线组成，用户通过按键输入8位卡号。每按下一个按键，系统将其转换为两位数，并在LCD屏幕上实时显示。例如，按下4将输入为"04"。

unsigned int MatrixKey()
{
    unsigned int KeyNumber = 0;
    P1 = 0x00;

    // 检测第一行按键
    P1_7 = 1;
    if (P1_3 == 1) { Delay2(20); while (P1_3 == 0); Delay2(20); KeyNumber = 1; }
    if (P1_2 == 1) { Delay2(20); while (P1_2 == 0); Delay2(20); KeyNumber = 2; }
    if (P1_1 == 1) { Delay2(20); while (P1_1 == 0); Delay2(20); KeyNumber = 3; }
    if (P1_0 == 1) { Delay2(20); while (P1_0 == 0); Delay2(20); KeyNumber = 4; }

    // 检测第二行按键
    P1 = 0x00;
    P1_6 = 1;
    if (P1_3 == 1) { Delay2(20); while (P1_3 == 0); Delay2(20); KeyNumber = 5; }
    if (P1_2 == 1) { Delay2(20); while (P1_2 == 0); Delay2(20); KeyNumber = 6; }
    if (P1_1 == 1) { Delay2(20); while (P1_1 == 0); Delay2(20); KeyNumber = 7; }
    if (P1_0 == 1) { Delay2(20); while (P1_0 == 0); Delay2(20); KeyNumber = 8; }

    // 检测第三行按键
    P1 = 0x00;
    P1_5 = 1;
    if (P1_3 == 1) { Delay2(20); while (P1_3 == 0); Delay2(20); KeyNumber = 9; }
    if (P1_2 == 1) { Delay2(20); while (P1_2 == 0); Delay2(20); KeyNumber = 10; }
    if (P1_1 == 1) { Delay2(20); while (P1_1 == 0); Delay2(20); KeyNumber = 11; }
    if (P1_0 == 1) { Delay2(20); while (P1_0 == 0); Delay2(20); KeyNumber = 12; }

    // 检测第四行按键
    P1 = 0x00;
