VT笔记(1)

概念

硬件虚拟化技术，隐藏计算机资源物理性的一面，比如能把单个或多个物理资源，转化为一个或多个逻辑资源。

intel vt-x/或者amdv8（SVM）

VT是一个驱动（.sys),由操作系统加载后，运行在每个cpu上，推翻原来的操作系统，然后os和app-r0和r3变成GUEST，建立特权层（host，vmm，hypervisor，root，-1），然后监控GUEST执行。

这样就可以简化虚拟机开发，hook，隐藏，软件调试与反调试。

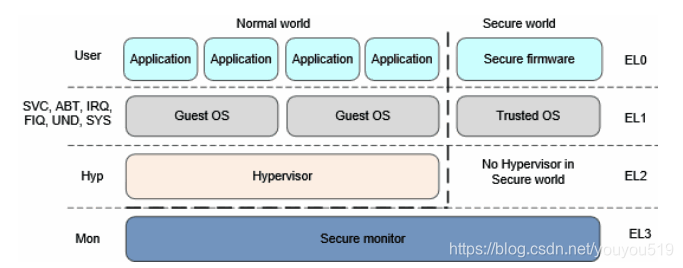

简单概括就是在os和hardware中间加一层。参考下图armv8的架构

secureworld与normalworld

之间物理隔离。

我们知道r3进r0，xp以前软中断int2E，xp及以后是sysenter，x86是kifastcall，x64及其以后syscall。

内核进入VT层，使用vmexit，就是因为guest执行某条指令，vt层感兴趣，操作系统就会抛出vmexit事件，一个异常，被特权层监控到。

原理概述

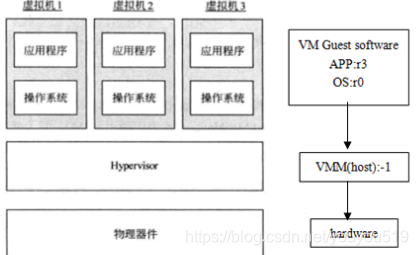

特权层就是中间的VMMhost.

应用场景是1.硬件-vmware-0s，2.硬件-VTDrv-os

VT出现前，VMWare采用进程虚拟机，作为操作系统一个进程，通过软件手段模拟硬件，为了实现多个虚拟机真是物理地址隔离，需要编程实现把客户机的物理地址翻译为真实机器的物理地址。要给不同操作系统编写不同虚拟机程序。

硬件虚拟化技术则在硬件上（ept，gpt）实现内存地址和io设备映射，就是引进直接二次寻址，从虚拟机虚拟地址到虚拟机物理地址到真实机物理地址和i/o映射的特性。

VMM在使用硬件虚拟化技术时创建出的特权层，提供给虚拟机开发者，实现虚拟硬件与真实硬件的通信和一些事件（vmm抛出的事件）
进行处理。

HOST：虚拟机宿主（VMM）即VT驱动，相当于VMWare。两者互斥。

GUEST：客户机，就是操作系统以上的东西。

VT意义：简化虚拟机开发，中断HOOK，软件调试。SSDTHOOk等。

流程

VT运行时候，VTDrv驱动做初始化，执行VMXON，开启VT，然后建立了特权层，然后执行VMLAUNCH，将当前级别切换成Guest，从root-1级别，退出vt状态，然后Guest运行时候产生VMEXIT事件，被Host捕捉到（比如事件抛出调用int2e等），重新回到host调用那个抛出事件的handle函数。调用完handle函数后，调用VMRESUME，重新回到Guest。直到再次发生抛出VMEXIT，如果想退出VM，就调用VMXOFF。

VMLAUNCH和VMRESUME区别就是lanuch初始化时候调用，以后用VMRESUME。

Guest执行时候，有可能引发VMEXIT事件，host处理这些操作，即可以修改他，也可以欺骗guest，完全取决于host，guest指令分两种，无条件陷入（只要执行就会引发VMEXIT）和有条件（必须在vt驱动注册之后）。

VT指令

VMCS区域管理指令：

VMPTRLD：激活当前VMCS（关键结构体，VThost/guest对应的上下文，每个cpu核一个），并加载内存数据到VMCS指针。

VMPTRST：存储当前VMCS指针数据到内存

VMCLEAR：将launch状态的VMCS设置为clear状态(非激活状态)，与VMPTRLD相反。

VMREAD：读取VMCS中的域值

VMWRITE：写入VMCS的值域

VMX管理指令：

VMLAUNCH：启动VMCS的虚拟机

VMRESUME：从host恢复VMCS的虚拟机

VMXOFF：退出VMXROOT模式

VMON：进入CMXROOT模式

VMCALL：关闭VT时让虚拟机主动发出退出事件（NBP_HYPERCALL_UNLOAD）

其他什么RDMSR，WWRMSR，异常等就是有条件指令，必须在vt驱动中注册。

虚拟机双层地址翻译

就是虚拟机虚拟到虚拟机物理到真实机物理地址。

前置知识参考

https://blog.csdn.net/youyou519/article/details/82419163

EPT（Extended Page Table，扩展页表技术），Intel Core i7全面支持EPT

CR3：指向虚拟机页表（gpt，guest page table）虚拟机虚拟地址到虚拟机物理地址映射

EPTP：指向EPT页表（用于将虚拟机物理地址到真实机物理地址映射）

将CR3指定的Gpt通过EPTP指定的EPT翻译成真实内存中的GPT，虚拟地址通过GPT翻译成虚拟机物理地址。

虚拟机物理地址通过EPT翻译成真实地址。

两者都是4级地址翻译。

步骤：因为虚拟机虚拟地址到虚拟机物理地址要先得到gpt真实内容，所以首先把gpt表，映射成真实地址（因为他本身就是虚拟机的物理地址，并不是真的）。然后2层各4级寻址。

利用EPT页表将CR3所指向的GPT顶级地址翻译成真实物理地址，找到GPT的真实内容。即首先映射GPT到真实地址。

找到cr3的真实物理地址之后，以后再guest中拿到的虚拟机线性地址通过GPT表得到虚拟机物理地址。然后再通过EPTP找到真实地址。

X64调用约定

X64上相比x86，新增了r8-r15寄存器。统一使用fastcall，其中rbx，r12，r13,r14,r15寄存器是乱写急促安全，系统随时改写寄存器，程序自己使用需要通过栈备份。

rax,rcx,rdx,r8,r9,r10,r11是易挥发的，不用特别保护，其他寄存器比如rbx，需要保护，x86下只有eax，ecx，edx是易挥发的。

r8，r8d,r8w,r8b/低4，2，1字节。

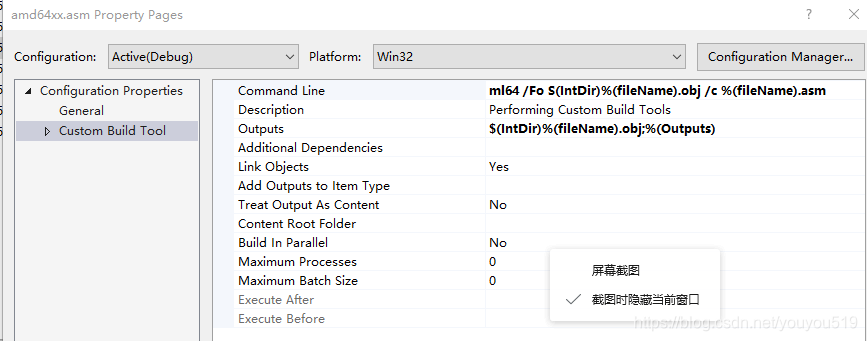

x64不能内嵌汇编，只能专门写个asm，关于x64汇编编写注意要对汇编asm设置

接着下面一项修改成

另外X64和x86汇编的区别：

1.比ecx（rcx），edx（rdx）寄存器多了两个r8，r9

2.参数入栈对齐到8字节

3.前四个参数放到了rcx,rdx,r8,r9四个寄存器中，但栈上也会预留4个空间

4.调用者来负责堆栈平衡

5.栈整体要被16整除

6.形参不菲空间分配和初始化由调用者来完成，（为了变参）

7.局部变量空间由被调用者来分配。

VT初始化与启动流程

1.检查是否支持VT以及是否开启VT

2.分配VMX内存区域，VMXON，VMCS（来回切换的上下文环境），HOST-vMM栈区域（从guest有栈，到host无栈，需要自己分配栈区，在堆上）

3.设置Cr4.vmxe，防止别人使用vt

4.初始化VMXON（就是填一个版本号，在msr寄存器里，传给vmxon），VMXON开启VT，创建特权区

5.初始化VMCS区域：guest host虚拟机运行控制域，guest、host寄存器，rsp/rip/rflag/exithandler（exithandler是捕获exit事件时host运行代码）

6调用VMLAUNCH，返回guest，以后再进入就用resume。

检查是否支持VT和开启VT

CPUID返回的ecx的第五位，为1支持VT，

GetCpuIdInfo(0x1,&eax,&ebx,&ecx,&edx)//汇编实现的函数，调用cpuid
return(（ecx&1<<5）)_

CR4的第13位，vmxe是否为1，表示已经开启vt

MSR_IA32_FEATURE_CONTROL寄存器第0位Lock位是否为1，表示bios是否设置1，开启vt

MSR_IA32_FEATURE_CONTROL寄存器第2位Lock（Enable VMX outside SMX位）为1，VMxon不能执行。

分配VMX内存

1VMXON，HOST-VMM栈空间，VMCS放在一个结构体里

typedef struct _CPU
{
    PVOID OriginalVmcs;
    PVOID OriginalVmxonR;
    PVOID VMM_Stack;

}CPU,*PCPU;
CPU g_VMXCPU[128]={0}//128核

这三个每个流程如下

1.VMXON内存

申请连续4K对齐内存空间

pCpu->OriginaVmxonR=MmAllocateContiguousMemory(2*PAGE_SIZE,PhyAddr);

PVOID MmAllocateContiguousMemory(
  SIZE_T           NumberOfBytes,
  PHYSICAL_ADDRESS HighestAcceptableAddress//调用者可以使用的最高有效物理地址。
);

VMCS的版本号表示符写入VMXON区

*(ULONG64)pCpu->OriginaVmxonR=(__readmsr(MSR_IA32_VMX_BASIC)&0xffffffff);

VMXON指令进入虚拟机模式

PhyAddr=(MmGetphysicalAddress(pCpu->OriginaVmxonR));//拿到物理地址
__vmx_on(&PhyAddr)//开启虚拟机模式，以后不再访问这里

VMM Stack

因为host没有栈，所以要给他在堆上分配一个栈

pCpu->VMM_Stack=ExAllocatePoolWithTag(NoPagedPool,8*PAGE_SIZE,MEM_TAG);
VMM_Stack=(ULLONG_PTR)pCpu->VMM_Stack+8*PAGE_SIZE-8;//栈由高向低增长，指向空位，空栈递减（空就是栈顶指针是指向空的，x86是满，sp指向栈顶的元素）
__vmx_vmwrite(HOST_RSP,VMM_Stack);//设置VMCS区域的host rsp域

VMCS各种控制域设置

VMCS是一个4k内存区域，分为六部分：

1，GUEST-STATE域：虚拟机从root操作模式进入non-root操作模式时，处理器的状态

2.HOST-STATE域：与guest相反

3.VM执行控制域：虚拟机在non-root操作模式运行时的时候，控制处理器non-root操作模式退出到root操作模式

4.VM退出控制域：虚拟机从no-root操作模式下退出时，需要保持的信息

5.VM进入控制域：虚拟机从root到non-root模式，需要读取的信息。

6.VM退出信息域：虚拟机从non-root操作模式退出到root模式，将退出原因保存在该区域。

guest寄存器设置：cr0,cr3,cr4,dr7,gdtr,idtr,es,cs,ss,ds,fs,gs,ldtr,tr

host寄存器：同上

guest rsp/rip/rflag设置（当前系统的rsp，rip，rflag，就相当于上下文）

host rsp、rip设置（rsp为分配的VMM_STACK，rip就是下一条要执行的指令，所以为VmxVmexitHandler，写死）

VMCS类似进程EPROCESS

VMLAUNCH

__vmx_vmlaunch();//进入特权层

root切换到non-root寄存器上下文状态切换：

在进入root模式下，会通过push(HVM_SAVE_ALL_NOSEGRESGS宏)把guest非seg的寄存器传给root的exithandler使用。

处理完root模式下的事情，进入non-root模式的时候，需要设置non-root的rip并恢复guest寄存器的值

root模式的rip和rsp固定，前面申请的内存底和栈顶，不用修改

vt多核的支持

就是前面每个cpu一个独立内存和寄存器

CPU g_VMXCPU[128];

for(i=0;i<keNumberProcessors;i++){
    KeSetSystemAffinityThread((KAFFINITY)(ULONG_PTR)1<<i));//设置亲和力，将该代码运行在指定processor
    OldIrql=KeRaiseIrqlToDpcLevel();//提升IRQL级别，防止被打断
    Status=CmSubvert(NULL);//CmSubvert就是前面一系列操作，的流程是保存所有寄存器（除了段寄存器）的内容到栈里后，盗用HvmSubverCpu
    KeLowerIrql(OldIrql);
    KeRevertToUserAffinityThread();
    if(Status)
    {
        KdPrint(("HvmSwallowBluepill(): CmSubvert() failed with status 0x%08hX\n",Status));
        break;
    }
}

VT退出

VmCall，

传一个事件NBP_HYPERCALL_UNLOAD给Vmcall，Vmcall产生一个EXIT_REASON_VMCALL，host知道这个事件，执行_vmx_off(),撤销特权层，把guest寄存器拷贝进host这里，然后Trampoline，一组生成的汇编指令，将host的寄存器状态恢复成guest完全一样，guest_rip+len进入普通模式。

启动流程

VmxIsImplemented()(判断是否支持VT)

->StartVirtualTechlology()（初始化启动VT内部封装HvmSwallowBluepill()）

->CmSubvert(NULL)（汇编）

>HbmSubvertCpu()（汇编，每个处理器都会调用，检查IA32_FEATURE_CONTROL，LOCK位，Enable VMX outside SMX位，为VMXON结构分配空间，__vmx_on(&phyaddr),为VMCS结构分配空间，为Host分配栈，set_in_cr4（X86_CR4_VMXE,防止别人再用vt））

->VmxSetupVmCS()(初始化VMCS结构)（比如guest寄存器2写入vmcs，host sp，ip也写入vmcs）

->vmx_vmlaunch()

->后面guest通过vmxexithandle陷入host，然后执行完通过vmresume返回guest此时要通过_vmwrite写入guest下一条要执行的指令，通过guesteip+当前指令长度。

卸载过程

driverUnload里StopVirtualTechlology()(封装原本HvmSpitOutBluepill())

->vmxVmCall()

->VmExitHandler

->VmxShutdown

->VmxGenerateTrampolineToGuest()申请一个弹簧床函数，恢复寄存器的

->__vmx_off()

clear_in_cr4(x85_CR4_VMXE)(说明不再占用vt资源)

比如没有欺骗前

欺骗后
