深入解析CFS任务的负载均衡

本文基于linux-5.4.24分析，由于涉及较多代码的讲解，建议结合源码阅读。另外，浏览本文前，建议先阅读公众号的负载均衡系列文章第一篇：深入解析CFS任务的负载均衡（框架篇）。当然，部分已经提及的基本概念，在本文中也会进行简单回顾。

一、任务放置场景

1. 什么是任务放置（task placement）

linux内核为每个CPU都配置一个cpu runqueue，用以维护当前CPU需要运行的所有线程，调度器会按一定的规则从runqueue中获取某个线程来执行。如果一个线程正挂在某个CPU的runqueue上，此时它处于就绪状态，尚未得到cpu资源，调度器会适时地通过负载均衡（load balance）来调整任务的分布；当它从runqueue中取出并开始执行时，便处于运行状态，若该状态下的任务负载不是当前CPU所能承受的，那么调度器会将其标记为misfit task，周期性地触发主动迁移（active upmigration），将misfit task布置到更高算力的CPU。

上面提到的场景，都是线程已经被分配到某个具体的CPU并且具备有效的负载。如果一个任务线程还未被放置到任何一个CPU上，即处于阻塞状态，又或者它是刚创建、刚开始执行的，此时调度器又是何如做均衡分布的呢？这便是今天我们要花点篇幅来介绍的任务放置场景。

内核中，task placement场景发生在以下三种情况：

（1）进程通过fork创建子进程；

（2）进程通过sched_exec开始执行；

（3）阻塞的进程被唤醒。

2. 调度域（sched domain）及其标志位（sd flag）

如果你正在使用智能手机阅读本文，那你或许知道，目前的手机设备往往具备架构不同的8个CPU core。我们仍然以4小核+4大核的处理器结构为例进行说明。4个小核（cpu0-3）组成一个little cluster，另外4个大核（cpu4-7）组成big cluster，每个cluster的CPU架构相同，它们之间使用同一个调频策略，并且频率调节保持一致。大核相对小核而言，具备更高的算力，但也会带来更多的能量损耗。

对于多处理器均衡（multiprocessor balancing）而言，sched domain是极为重要的概念。内核中以结构体struct sched_domain对其进行定义，将CPU core从下往上按层级划分，对系统所有CPU core进行管理，本系列文章第一篇已进行过较为详细的描述。little cluster和big cluster各自组成底层的MC domain，包含各自cluster的4个CPU core，顶层的DIE domian则覆盖系统中所有的CPU core。

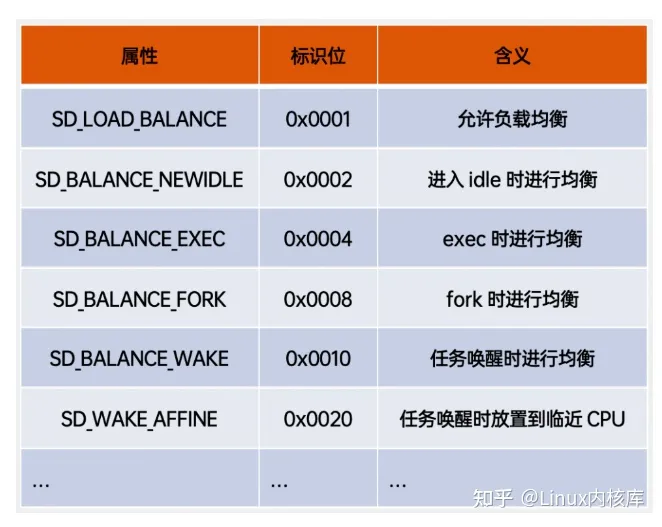

内核调度器依赖sched domain进行均衡，为了方便地对各种均衡状态进行识别，内核定义了一组sched domain flag，用来标识当前sched domain具备的均衡属性。表中，我们可以看到task placement场景常见的三种情况对应的flag。

在构建CPU拓扑结构时，会为各个sched domain配置初始的标识位，如果是异构系统，会设置SD_BALANCE_WAKE：
