爱捣鼓Altium第6集：养成使用右侧Properties菜单的习惯

在使用Altium Designer 18(下文简称：AD18)过程中，大家会发现部分快捷键功能不能使用了，在原来的菜单下也找不到原来的菜单选项。我们会感觉很不顺手，甚至会怀疑AD18是不是把对应的功能删掉了。其实，AD18并没有删掉以前的好用功能，只是改变了操作方法而已。其中，我的体验后，得出的暂时性经验时，有问题，就点开AD18右侧的“Properties”菜单看看，一般都会发现自己要找的功能已经集成在了“Properties”这个属性管理器中了。因此，我们在从Altium公司以前的版本过度到AD18的过程中，一定要习惯使用右侧的“Properties”属性管理器。这可是AD18右侧新增的重大功能，大家一定要好好体验一下。

另外，我建议大家可以试试快捷键和单击操作快捷按钮哪个更快。我在使用AD18的过程中，使用“P-->W”和“P-->T”快捷键时，总感觉没有直接用鼠标单击原理图和PCB设计区域正上方的快捷按钮快。不知道大家是什么感觉，如果有空，大家可以给我留言，交流一下。

下面举两个消失的快捷键和菜单的例子，和大家共勉。

第1个是原理图属性设置命令：

1. 在AD18以前版本中，快捷键是：“D-->O”，或者执行：“Design-->Document Options”菜单也能打开“Document Options”原理图属性设置对话框。
2. 在AD18中，以上命令和菜单都消失，且不能使用，更没有单独的原理图属性设置对话框。操作也更简单了，在原理图设计界面，不选中任何元件和图元，直接单击右侧“Properties”显示属性如图1所示。这里面可以设置原理图的各种属性。

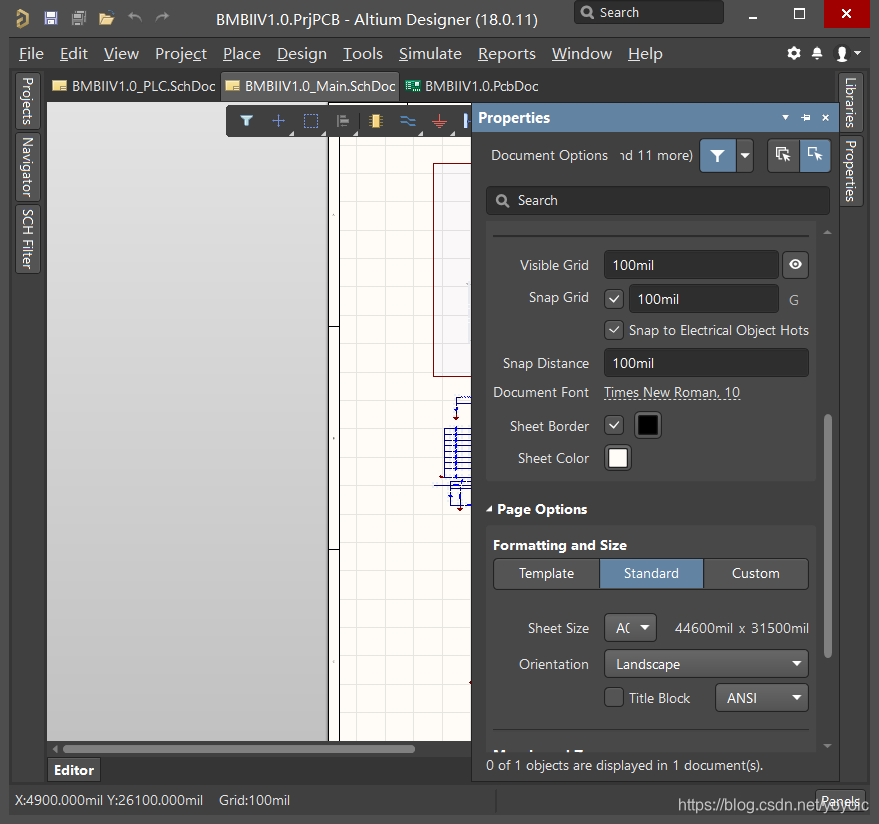

图1原理图属性设置

第2个是查看PCB尺寸等信息的命令：

1. 在AD18以前版本中，快捷键是：“R-->B”，或者执行：“Reports-->Board Information”菜单也能打开“PCB Information”PCB信息对话框。
2. 在AD18中，以上命令和菜单都消失，且不能使用，更没有单独的PCB信息对话框。操作也更简单了，在PCB设计界面，不选中任何元件和图元，直接单击右侧“Properties”显示属性如图2所示。这里面可以查看和设置PCB的相关属性。

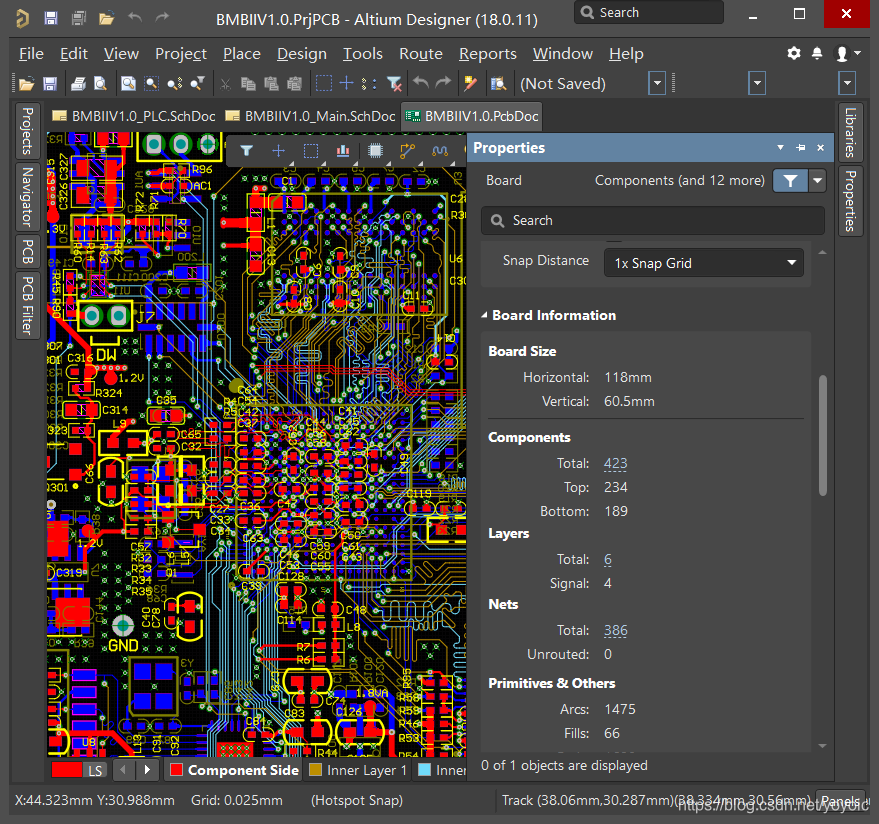

图2 PCB属性
