ARP地址解析协议详解

ARP地址解析协议详解

    网络层的ARP协议完成IP地址与物理地址的映射。首先，每台主机都会在自己的ARP缓冲区中建立一个ARP缓存表，以表示IP地址和MAC地址的对应关系。当源主机需要将一个数据包发送到目的主机时，会首先检查自己ARP缓存表中是否存在该IP地址对应的MAC地址：如果有，就直接将数据包发送到这个MAC地址；如果没有，就向本地网段发起一个ARP请求的广播包，查询此目的主机对应的MAC地址。此ARP请求数据包里包括源主机的IP地址、硬件地址、以及目的主机的IP地址。网络中所有的主机收到这个ARP请求后，会检查数据包中的目的IP是否和自己的IP地址一致。如果不相同就忽略此数据包；如果相同，该主机首先将发送端的MAC地址和IP地址添加到自己的ARP列表中，如果ARP表中已经存在该IP的信息，则将其覆盖，然后给源主机发送一个ARP响应数据包，告诉对方自己是它需要查找的MAC地址；源主机收到这个ARP响应数据包后，将得到的目的主机的IP地址和MAC地址添加到自己的ARP列表中，并利用此信息开始数据的传输。如果源主机一直没有收到ARP响应数据包，表示ARP查询失败





以下转自：https://www.cnblogs.com/csguo/p/7542944.html



ARP地址解析协议原理

概述

网络层以上的协议用IP地址来标识网络接口，但以太数据帧传输时，以物理地址来标识网络接口。因此我们需要进行IP地址与物理地址之间的转化。对于IPv4来说，我们使用ARP地址解析协议来完成IP地址与物理地址的转化（IPv6使用邻居发现协议进行IP地址与物理地址的转化，它包含在ICMPv6中）。

ARP协议提供了网络层地址（IP地址）到物理地址（mac地址）之间的动态映射。ARP协议 是地址解析的通用协议



MAC 地址 与 IP地址

　　Mac地址由设备制造商定义/分配，每一个硬件设备都有一个链路层主地址（MAC地址），保存在设备的永久内存中。设备的mac地址不会改变（现在可以进行mac地址伪装）
　　IP地址由用户配置给网络接口， 网络接口的IP地址是可以发生变化的（通过DHCP获取IP，变化速度比较快）

获取目的端的MAC地址(在一个以太网中)步骤如下:

         1.发送ARP请求的以太网数据帧给以太网上的每个主机，即广播(以太网源地址填全1)。ARP请求帧中包含了目的主机的IP地址。
         2.目的主机收到了该ARP请求之后，会发送一个ARP应答，里面包含了目的主机的MAC地址。

ARP协议工作原理

1. 每个主机都会在自己的 ARP 缓冲区中建立一个 ARP 列表，以表示 IP 地址和 MAC 地址之间的对应关系。
2. 主机（网络接口）新加入网络时（也可能只是mac地址发生变化，接口重启等）， 会发送免费ARP报文把自己IP地址与Mac地址的映射关系广播给其他主机。
3. 网络上的主机接收到免费ARP报文时，会更新自己的ARP缓冲区。将新的映射关系更新到自己的ARP表中。
4. 某个主机需要发送报文时，首先检查 ARP 列表中是否有对应 IP 地址的目的主机的 MAC 地址，如果有，则直接发送数据，如果没有，就向本网段的所有主机发送 ARP 数据包，该数据包包括的内容有：源主机 IP 地址，源主机 MAC 地址，目的主机的 IP 地址等。
5. 当本网络的所有主机收到该 ARP 数据包时：

             （A）首先检查数据包中的 IP 地址是否是自己的 IP 地址，如果不是，则忽略该数据包。

             （B）如果是，则首先从数据包中取出源主机的 IP 和 MAC 地址写入到 ARP 列表中，如果已经存在，则覆盖。

             （C） 然后将自己的 MAC 地址写入 ARP 响应包中，告诉源主机自己是它想要找的 MAC 地址。

          6.源主机收到 ARP 响应包后。将目的主机的 IP 和 MAC 地址写入 ARP 列表，并利用此信息发送数据。如果源主机一直没有收到 ARP 响应数据包，表示 ARP 查询失败。

ARP工作实例

下面我们就来谈一谈ARP地址解析协议是如何把目的地址的IP地址转化成MAC地址的。

1. 首先，主机A想要向主机B发送消息，但它不知道主机B的MAC地址，只知道主机B的IP地址。这时，主机A会在当前局域网下以广播的形式发送ARP请求数据报,表示主机A想知道主机B的MAC地址（注：广播时，以太网首部的目的地址为全f）。

2. 由于是广播，所以在本局域网上的所有主机都会受到主机A发送的ARP数据报，然后所有主机会把以太网首部这个报头给去掉，向上面的网络层发送ARP数据报。在这里我们便可以回答上面的问题了，以太网首部和ARP数据报内的MAC地址都不能少，一个是在数据链路层使用的，一个是在网络层使用的，因为两个层都不能看到互相的数据。

3. 网络层首先会检查op字段，发现这时个ARP请求数据报，然后又会检查目的IP地址字段，检查完毕后，这时除了主机B外，在这个局域网内的其他主机都会把数据报丢弃，因为只有主机B的IP地址和目的IP地址是相同的。

ARP缓存

      ARP高速缓存（即ARP表）是 ARP地址解析协议能够高效运行的关键， (如果有多次ARP响应时，以最后一次响应为准)

      ARP给IP地址和MAC地址中间做了动态映射，也就是说缓存了一个ARP表，将得到的IP地址和MAC地址对应起来，如果在表中没有查到IP地址对应的MAC地址，就会发广播去找。随着用户的使用，ARP表如果不做任何措施，就会变得越来越臃肿缓慢，就降低了网络传输数据的效率，所以ARP缓存中每一项被设置了生存时间，一般是20分钟，从被创建时开始计算，到时则清除，如果在计时期间又被使用了，计时会重置。

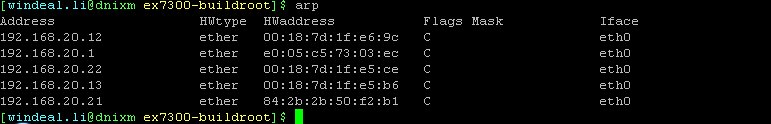

我们可以通过arp命令查看arp表：



ARP表中记录了一些IP地址与物理地址的映射，在arp表中，我们可以看到一个Flags字段，该字段有C、M、P三种取值：

      C： 表明arp条目为通过ARP请求动态获取，（一般存活时间为20min）
      M：表明arp条目为手动设置。
      P： 表示Publish，表示该ARP条目可以用于恢复其他主机的ARP请求。（用于ARP proxy）

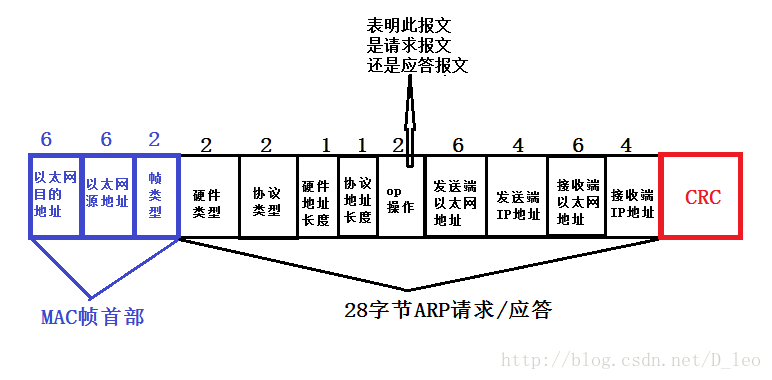

报文格式(ARP 帧)











ARP帧以以太帧的形式存在，即ARP消息包含在以太帧中 ，因此包含以太帧的首部和尾部。（这里不考虑802.1p/q等特殊以太帧）。

* 帧类型*：用来向收到数据报的主机表示该数据报的类型，常见类型如下：
0800:IP数据报；
0806:ARP请求/应答数据报；
8035:RAPP请求/应答；

ARP Request or Reply Message 是ARP帧的核心部分。

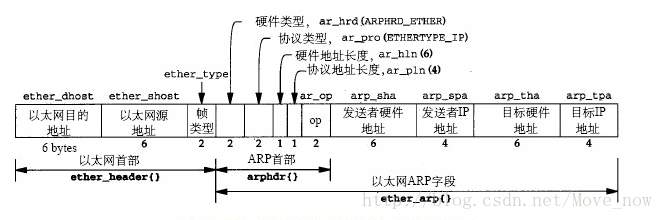

前14字节是以太网首部帧格式 ,然后后面四个字段描述了本ARP帧涉及的硬件类型和协议类型。
Hard Type：该字段占2个字节，指定硬件地址类型， 如值为1表示为以太网地址。
Prot Type ：该字段占2个字节，指定协议地址类型，如0x0800 表示协议地址类型为IPv4地址。该值与以太帧首部的类型字段相同。
Hard Size： 表示硬件地址的大小（单位：字节），如以太网地址为6。
Prot Size ： 表示协议地址的大小（单位：字节）， 如IPv4地址大小为4。（硬件地址长度和协议地址长度，分别占1个字节，指出硬件地址和协议地址的长度，以字节为单位。）

OP ： 表示ARP的消息类型。
    1：ARP Request；
    2：ARP Reply
    3：RARP Request
    4：RARP Reply

后面四个字段写入的是一些物理地址和协议地址。不一定全部有值。
对于ARP Request 而言，我们不知道目的MAC地址是什么，因此 Target’s Hardware Address 全部填充为0.

ARP帧的交互

当主机接收到一个针对其协议地址的ARP Request时，它会回应ARP Reply. 该Reply消息内容为：对调sender 和 Target 地址字段，然后将Sender’s Hardware Address（即原来的Target’s Hardware Address ）修改为本机的Hardware Address。另外OP字段有1变为2.



局域网中一台主机获取已知一台IP地址的主机的硬件地址过程：

当主机A向本局域网上的主机B发送IP数据报时，先在ARP高速缓存中查找B主机IP所对应的硬件地址，要是找到了，就将此硬件地址写入到MAC帧首部的目的地址中，然后通过局域网发送；要是没有找到，那么主机A会运行ARP，将会按照以下步骤找出主机B的硬件地址。

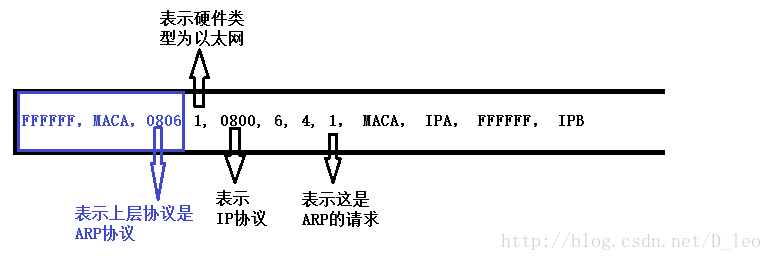

①主机A想局域网中广播发送一个ARP请求分组，广播的主要内容是：“我的IP地址是IPA，我的硬件地址是MACA，我要知道IP地址为IPB的主机的硬件地址”。

此时局域网中的主机都会收到这样的一个数据帧。

②链路层在接收到这个数据帧之后将有效载荷和报头分离之后，将有效载荷交付给ARP协议进行处理（因为MAC帧首部的帧类型为ARP协议）。

③在所有局域网中的主机获得链路层交付的有效载荷后，它们会对其进行处理，发现其中的接收端IP地址与自己的IP地址不同，则会将该数据报丢弃，不做处理。只有B主机会发现接收端IP地址与自己的IP地址相同，此时B主机会向A主机单播一个响应分组（因为通过A的广播，B知道了A的IP地址和硬件地址），“我的IP是IPB，我的硬件地址是MACB”。

④在主机A收到主机B的ARP响应分组后，就在ARP的告诉缓存中写入B主机的IP地址到硬件地址的映射。



免费ARP 和 地址冲突检测

* 免费ARP* 指的是 主机发送一个ARP请求，求寻找自己的IP地址 。常用在系统引导时，对网络接口进行配置的时候。
免费ARP有两个重要作用
1. 检测网络上是否有其他主机的IP地址与本机相同，即地址冲突检测。
2. 当主机向网络广播免费ARP时，其实她也将自己的IP地址与物理地址的映射关系广播给其他主机了。因此，如果本机的硬件地址发生了变化，其他主机也应该做出相应的更新。



ARP请求发送到了目的端之后，目的端填上了自己的硬件地址，然后把两个目的端地址和两个发送端地址交换，把op的值置为2，再把该ARP数据报发回去。

前面提到的获取目的端的MAC地址的步骤是在一个特殊的条件下完成了，即发送端和目的端都在同一个以太网中，那么当发送端和目的端不在同一个网络中呢。
这种情况下有一个术语叫ARP代理。连接发送端和目的端网络的路由器就充当这样一个代理。举个简单的例子，当主机A发送ARP请求给主机B时，它们处于不同的网络，但是由路由器C相连，当C识别出主机B的IP地址属于它连接的一个主机，这时C就会欺骗主机A，让A误认C就是目的主机，然后C就将ARP数据报发给B，最后B再将ARP应答发回来。

还有最后一个ARP特性：免费ARP
它是指主机发送ARP查找自己的IP地址。
作用有两个：
1.主机可以通过它来确定另一个主机有没有设置同样的IP地址。
2.如果发送免费ARP的主机改变了硬件地址（换了网卡），那么这个分组就会更新其它主机高速缓存表中旧的硬件地址。

  ARP报头定义如下：



在学习到这些知识之后我们可以做这样一些实验，编写一个脚本抓取和自己电脑处于同一局域网的其他主机的MAC地址。

原理很简单，一个C类的地址最多有254台主机，所以我们可以暴力的去ping每个IP，我们就可以获取到连接在本局域网中的其他主机的MAC地址。

[cpp] view plain copy

#!/bin/bash

net='192.168.199.'    //这个是你自己的ip地址前面的3个
i=1

count=0
while [ $i -le 254 ]
do
    if [ $count -eq 20 ];then
        count=0
        sleep 1
    fi
    ping -c1 $net$i &
    let i++
    let count++
done

wait
echo '############################################'
arp -a | grep -v 'incomplete'
echo '############################################'

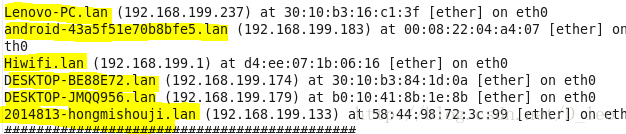

在我电脑上成功抓取到其他主机的硬件地址。

注意：如果是使用VM虚拟机，要将网络适配器改为桥接模式





下面的转自另外一篇博客： https://blog.csdn.net/woshifennu1234/article/details/78256395



以太网协议是目前最流行的通信协议之一。从底层到高层协议家族非常庞大。今天为您介绍一下经常用到却比一定知道的协议。

在链路层上，主机和路由器用他们的物理地址来标志，即48位的物理地址，也是是我们通常所说的网卡地址（MAC地址）。

在网络层上，主机和路由器用逻辑地址来标志，逻辑地址在本地是唯一的，但在全局上不一定。在TCP/IP协议族中称为IP地址，现在常用的版本是IPv4，长度是32位。

因此需要能够将逻辑地址和相应的物理地址之间进行映射，完成这样的映射可以使用静态映射和动态映射。

静态映射：创建一个表，存储逻辑地址和物理地址之间的关联关系。然后将网络上的每个主机都存储这张表。缺点是映射表必须周期的更新，增加了 网络的开销。

动态地址映射，地址解析协议ARP和逆地址解析协议RARP。

地址解析协议ARP（Address Resolution Protocol），负责完成逻辑地址向物理地址的动态映射，将32位逻辑地址（IP地址）转换为48位的物理地址（MAC地址）。

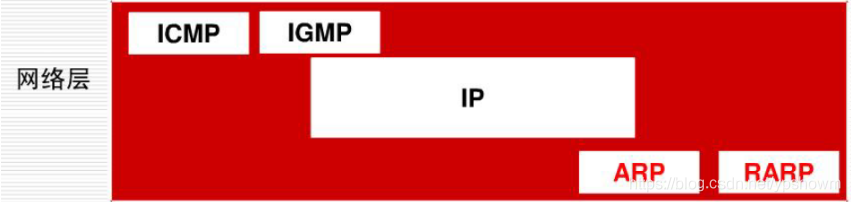

ARP/RARP在TCP/IP协议族中的位置



ARP是通过一个查找表（ARP缓存）来执行这种转换的。当在ARP缓存中没有找到地址时，则向网络发送一个广播请求，网络上所有的主机和路由器都接收和处理这个ARP请求，但是只有相同IP地址的接收到广播请求的主机或路由器，发回一个ARP应答分组，应答中包含它的IP地址和物理地址，并保存在请求主机的ARP缓存中。其他主机或路由器都丢弃此分组。

                                             ARP/RARP报文封装在以太网帧中的格式

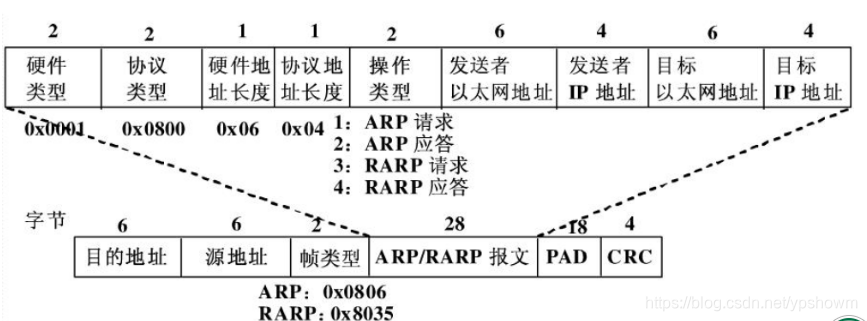

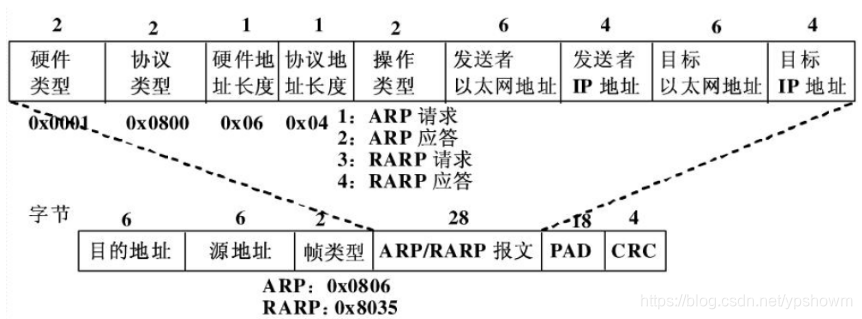

上面图片中两个表格，上面的表格是ARP协议的报文格式，下面的表格是以太网帧格式。ARP/RARP协议是介于链路层和IP层的。

以太网帧格式如上图下面的表格，6个字节的目的地址（目的主机的MAC地址），6个字节的源地址（本机的MAC地址），做个不恰当的比喻，MAC地址可以认为是我们的身份证号，全球唯一。

Ethernet II和IEEE802.3的帧格式比较类似，主要的不同点在于前者定义的2字节的类型，而后者定义的是2字节的长度；后者定义的有效长度值与前者定义的有效类型值无一相同，这样就容易区分两种帧格式了。

帧类型字段为2个字节，802.3中表示数据长度，ETHERNET II中表示帧类型。比如0x0800表示后面的报文是IP协议报文，0x0806表示后面的报文是ARP协议报文。通常小于0x0800表示数据长度。

为了能够同步以太网数据，在目的地址之前有7个字节的前导码和1个字节的帧起始标志。

其串行发送时二进制表示为：10101010_10101010_10101010_10101010_10101010_10101010_10101010(前导码)，10101011（帧起始标志）。但是一定要注意，由于以太网发送数据时先发高字节，同时每个字节的低位先发，所以最终收的的数据应该是0x55,0x55,0x55,0x55,0x55,0x55,0x55,0xd5。

在以太网（ARP协议只适用于局域网）中，如果本地主机想要向某一个IP地址的主机（路由表中的下一跳路由器或者直连的主机，注意此处IP地址不一定是IP数据报中的目的IP）发包，但是并不知道其硬件地址，此时利用ARP协议提供的机制来获取硬件地址。



具体过程如下：

1) 本地主机在局域网中广播ARP请求，ARP请求数据帧中包含目的主机的IP地址。意思是“如果你是这个IP地址的拥有者，请回答你的硬件地址”。

2) 目的主机的ARP层解析这份广播报文，识别出是询问其硬件地址。于是发送ARP应答包，里面包含IP地址及其对应的硬件地址。

3) 本地主机收到ARP应答后，知道了目的地址的硬件地址，之后的数据报就可以传送了。

点对点链路不使用ARP协议。

由上面的介绍我们知道，当以太网帧结构中帧类型为0x0806时，表示ARP协议。报文格式如下：

硬件类型：2个字节，定义网络类型，以太网是类型1，取值0x0001。也就是说ARP协议不仅仅应用于以太网协议，还可以支持别的链路层协议。

协议类型：2个字节，定义协议类型，对应IPv4协议，值为0x0800。即0x0800表示IP协议。

硬件地址长度：1个字节，定义以字节为单位的物理（硬件）地址长度，如果是以太网，则为6个字节（MAC地址长度）。

协议地址长度：1个字节，定义以字节为单位的逻辑（协议）地址长度，如果是IP协议，则是4个字节（IP地址长度）。

操作类型：2个字节，定义分组的类型，有4中操作类型。

        ARP请求  ：0x0001

        ARP应答  ：0x0002

        RARP请求：0x0003

        RARP应答：0x0004

发送端以太网地址（硬件地址）：如果是以太网，则是源主机以太网地址（MAC地址），此处和以太网头中的源地址对应。

发送端IP地址：如果是IP协议，则表示源主机的IP地址。

目的以太网地址：如果是以太网，则是目的以太网地址（MAC地址），和以太网头中的目的地址对应。

目的IP地址：如果是IP协议，则表示源主机要请求硬件地址的IP地址。

对应ARP请求包来说，目的端的硬件地址字段无须填充，其他字段都需要填充。对于ARP回复包来说，所有字段都需要填充。

APR请求包是广播的，但是ARP应答帧是单播的。

对于一个ARP请求来说，除目的地址外的所有其他字段都有填充值，当系统收到一份目的为本机的ARP请求报文后，它就把硬件地址填进去，然后用两个发送端地址分别替换两个目的地址，并把操作字段改为2，最后把它发送回去。

根据以太网协议规定，以太网数据报最小长度是64字节（14字节的以太网头，包含4字节的FCS），而ARP报文数据长度为28字节，这样总长度为46字节，需要在以太网帧结构中的PAD字段填充18个字节，达到以太网数据报最小长度64字节，可填充0。
