模拟需要输入的文件

INX：待模拟的模型
FOX：驱动模型的Full Forcing气象数据
Simx：模拟配置文件

INX文件（模型）

在最新版中推出了Monde模型编辑生成组件，允许从矢量数据直接生成模型，接下来我就用这个组件。
在这里插入图片描述
简约的流程如下：

1 分析

在这里插入图片描述

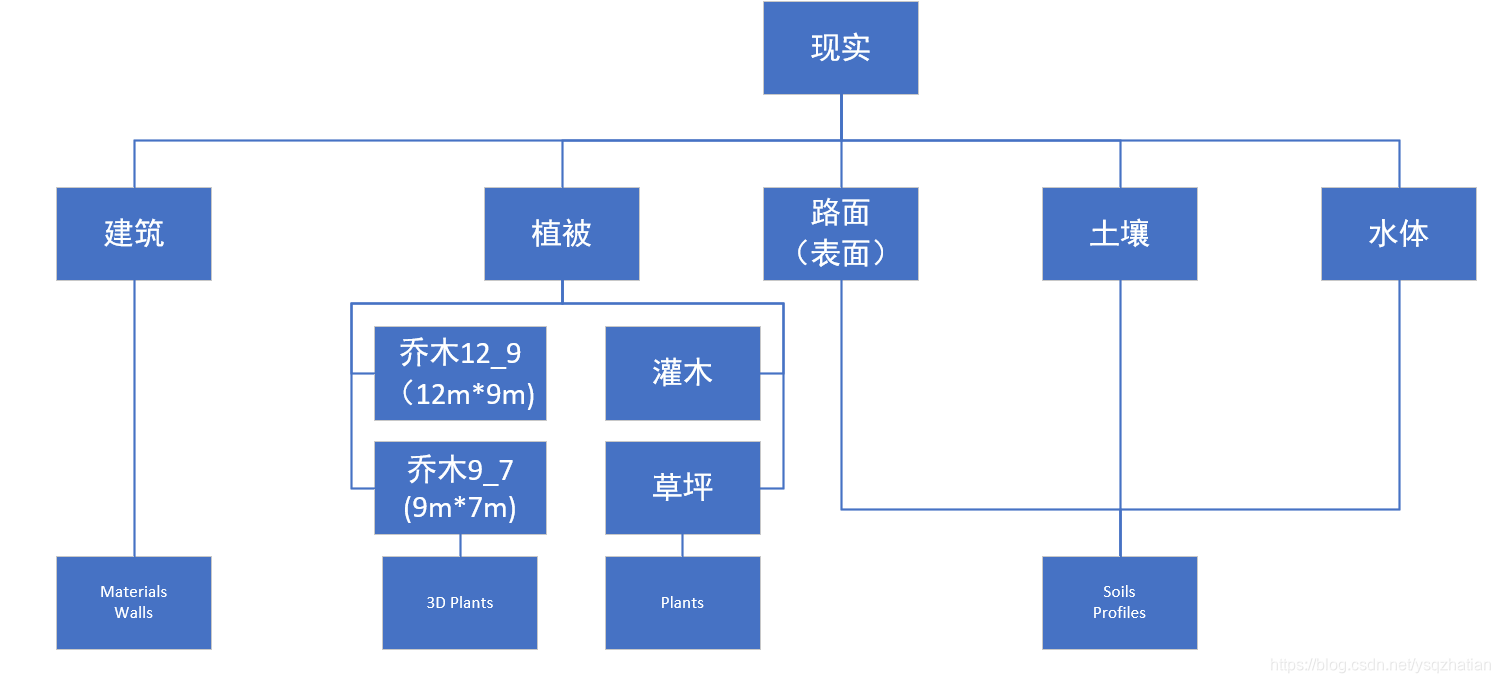

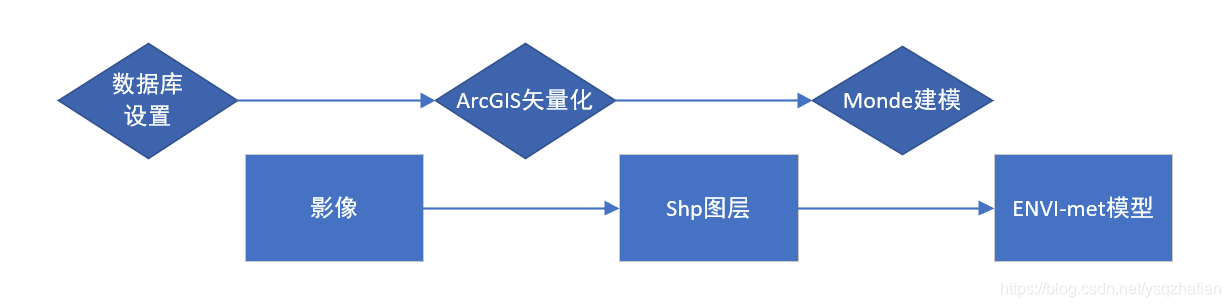

分析上图，我将其分为以下几大块

2 数据库设置（数据库知识见）

这一步是项目的基础（如何创建项目请见创建项目），我的项目叫做Building_Facade，设置如下，使用Project Database。

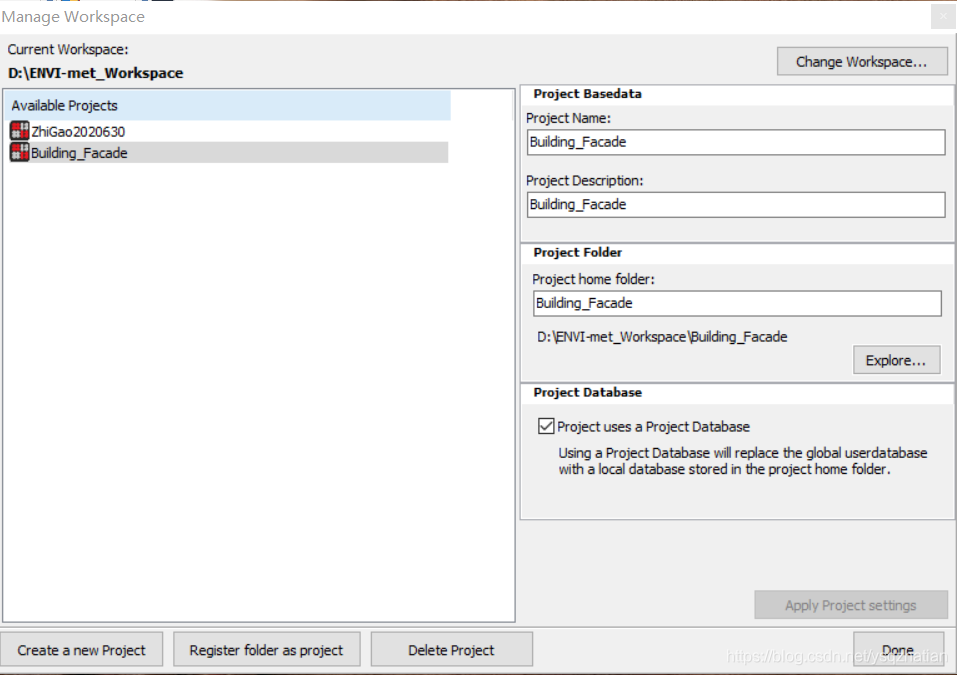

在这里插入图片描述
在Database Manager中设置项目所需材料的各个属性（因为我用的是有一些实测的数据，所以可以创建属于自己的数据库），需要设置的有：Soils，Materials,Walls,Plants,Profiles。下面依次介绍如何设置：

数据来源

建筑：中华人民共和国《民用热工建筑规范》
植被：部分自测
路面：部分自测
土壤：默认数据库
水体：默认数据库

数据ID

数据ID是最重要的属性，也是识别数据的标识（在后续矢量化的时候有用）
在这里插入图片描述

3 矢量化

影像

建立真实环境的模型需要研究区的实际影像，而且影像对分辨率有一定要求，因为是微环境模拟嘛，所以我认为google影像（如何下载google影像）、无人机影像、高分辨率的卫星影像是都可以的，这边我使用的是无人机航拍的影像，如下图所示区域。
在这里插入图片描述

创建Shp图层

（这篇博客是关于ENVI-met的，关于ArcGIS的操作不会涉及，请自行查阅相关资料）

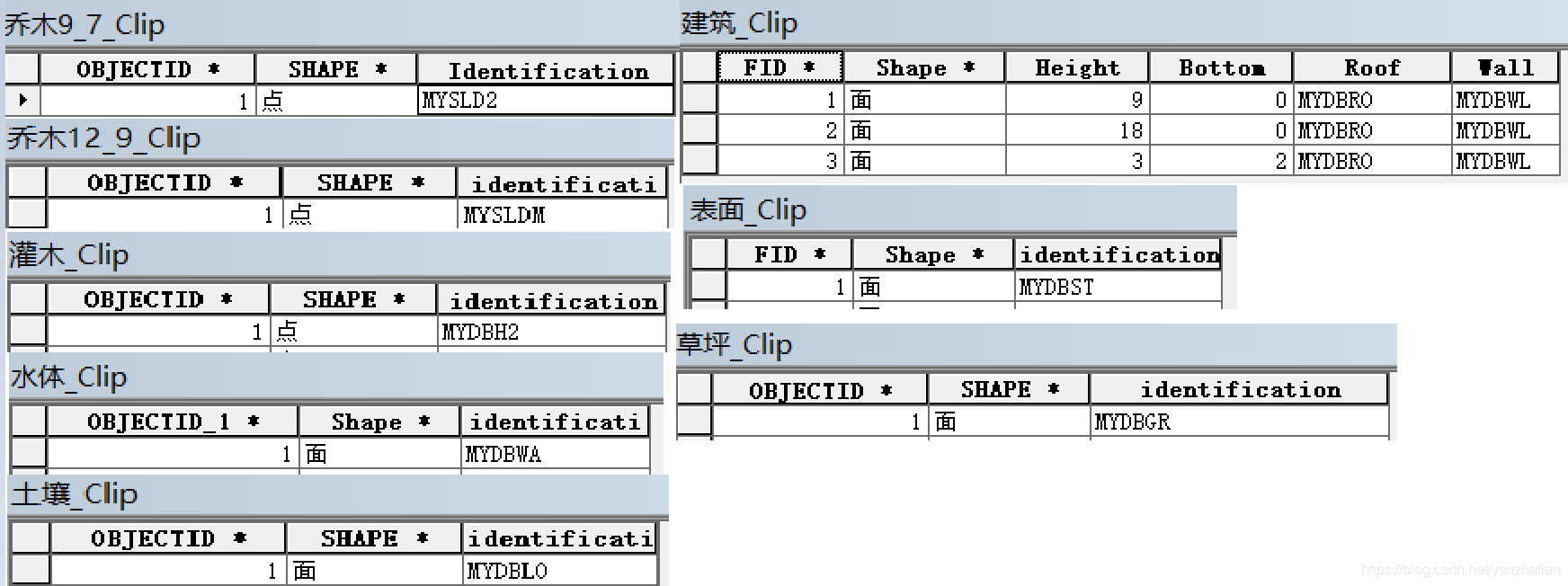

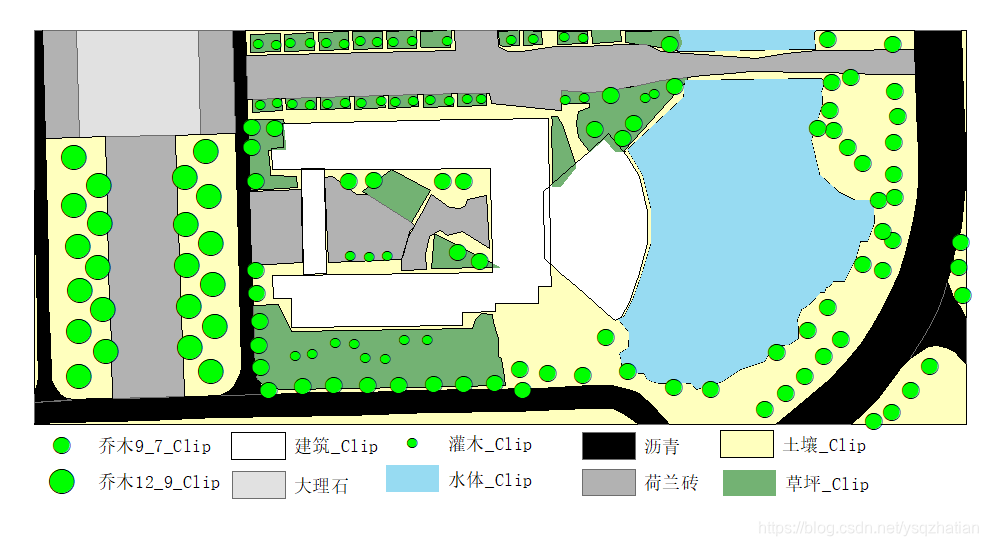

在ArcGIS中创建Shp图层，并根据栅格影像矢量化。我创建的shp图层有：建筑、乔木12_9,乔木9_7，灌木，草坪，水体，土壤，表面（水体、土壤和表面可以并到一个文件中，但是我为了方便矢量化，就分开了）。下面忽略矢量化的过程，主要看一下各个shp文件的字段设置：
在这里插入图片描述
除建筑外，其余数据我均设置identification为数据标识。建筑添加Height和Bottom字段识别其高度以及底部高度。（有一个错误，灌木的id是“MYDBST")

4 Monde创建模型

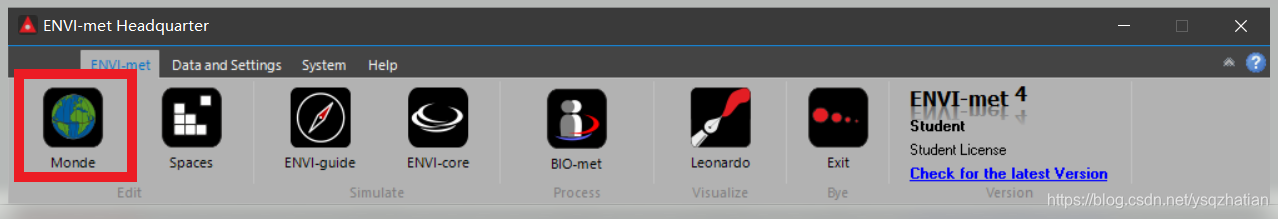

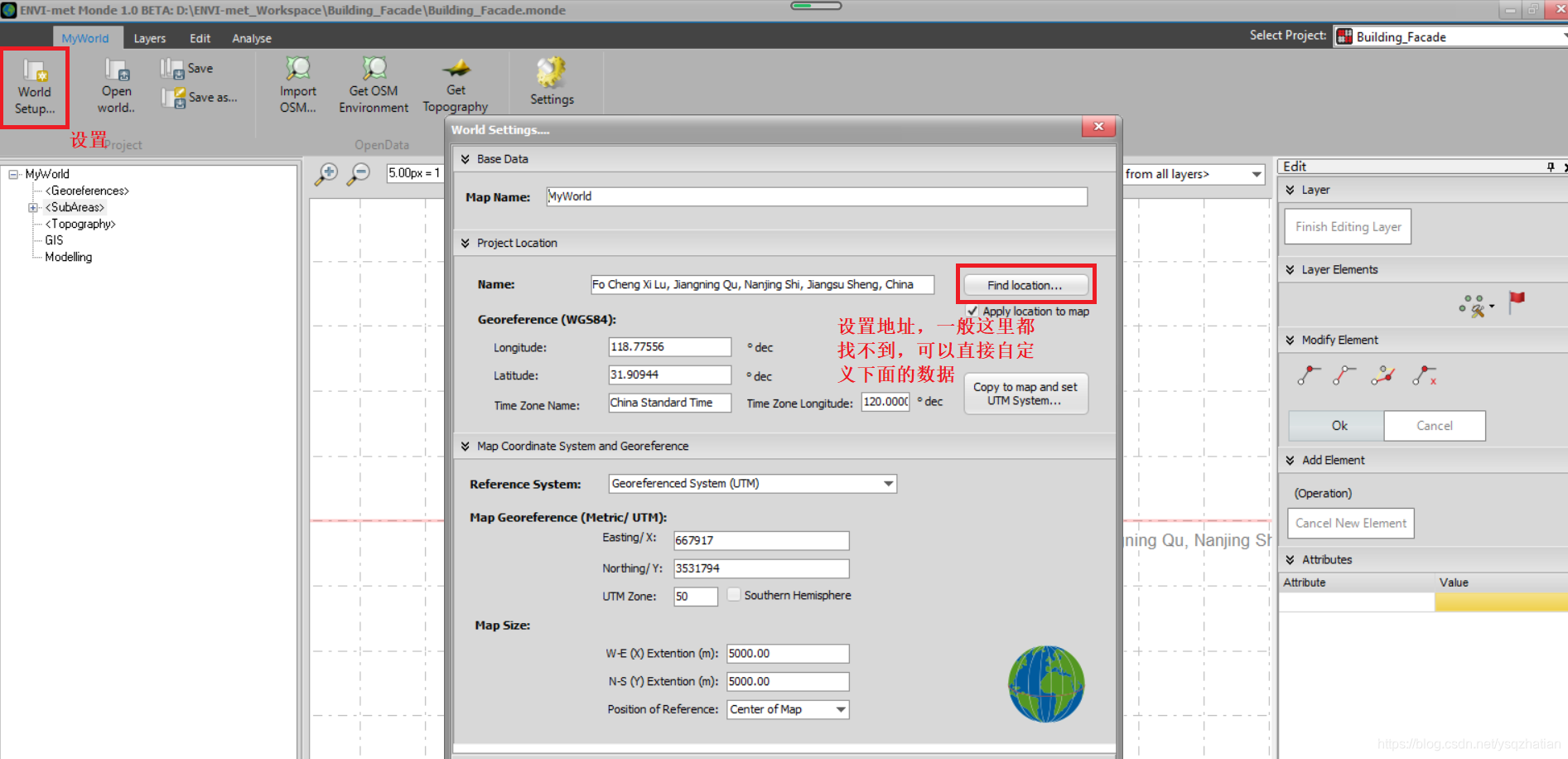

打开Monde，右上角选择项目，MyWorld——World Setup——Find Location设置区域
在这里插入图片描述

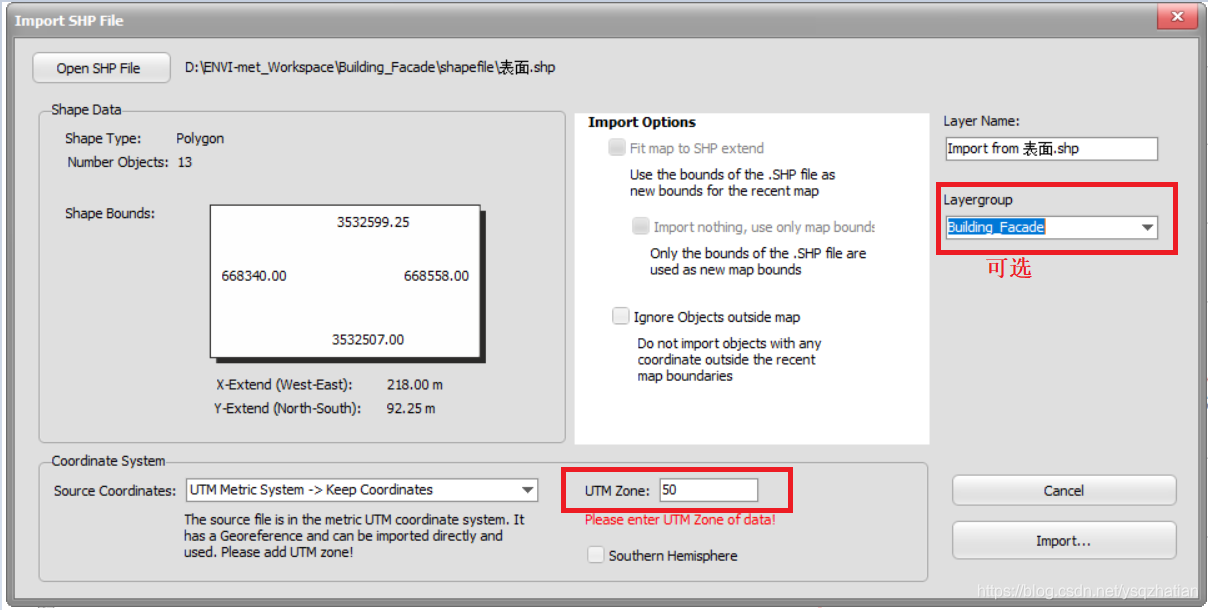

Layers——Add GIS Layer——Import from SHP file，依次导入所有的shp图层，定义UTM ZONE（写到这想写一篇关于GIS中坐标系的博客）

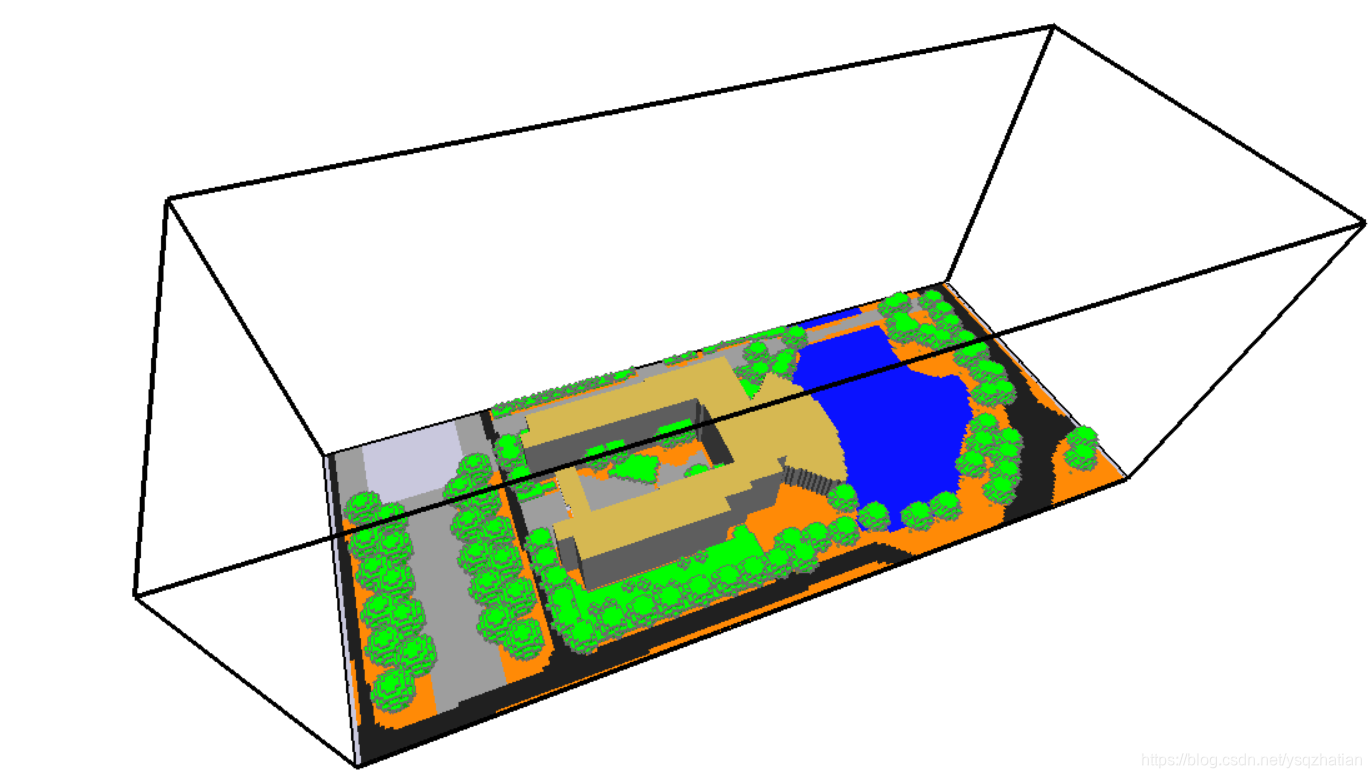

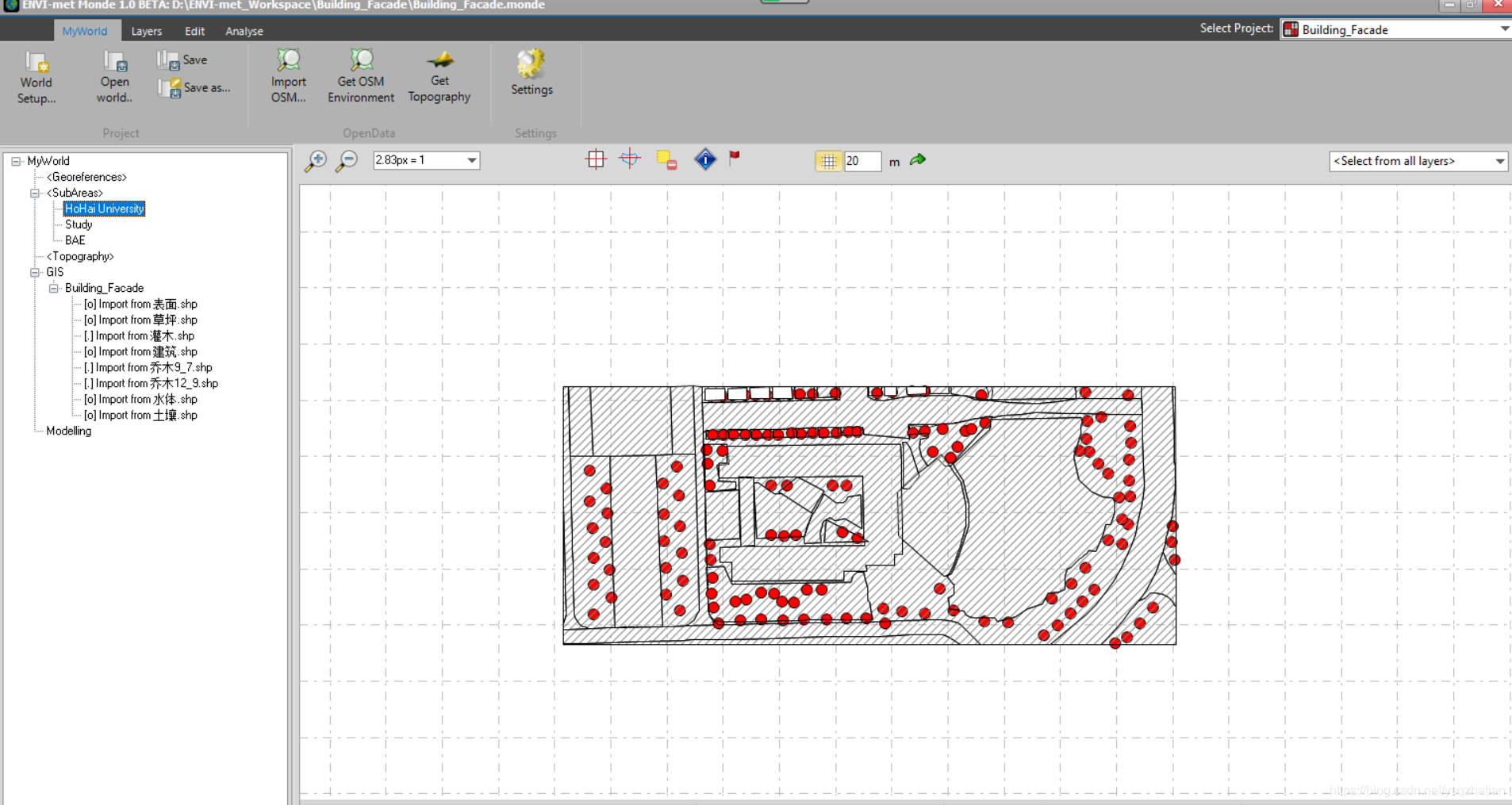

结果如下：

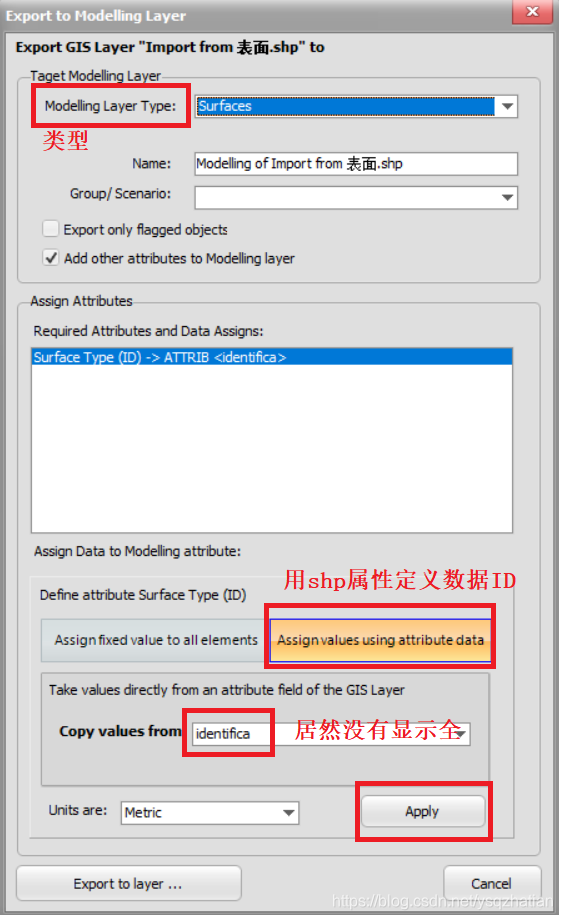

将GIS图层导出为建模图层：在GIS图层上右键——Export to Modelling layer
表面、土壤、水体选择Surfaces，草坪选择Simple Vegeteaion，其余植被选择3D vegetaion
在这里插入图片描述

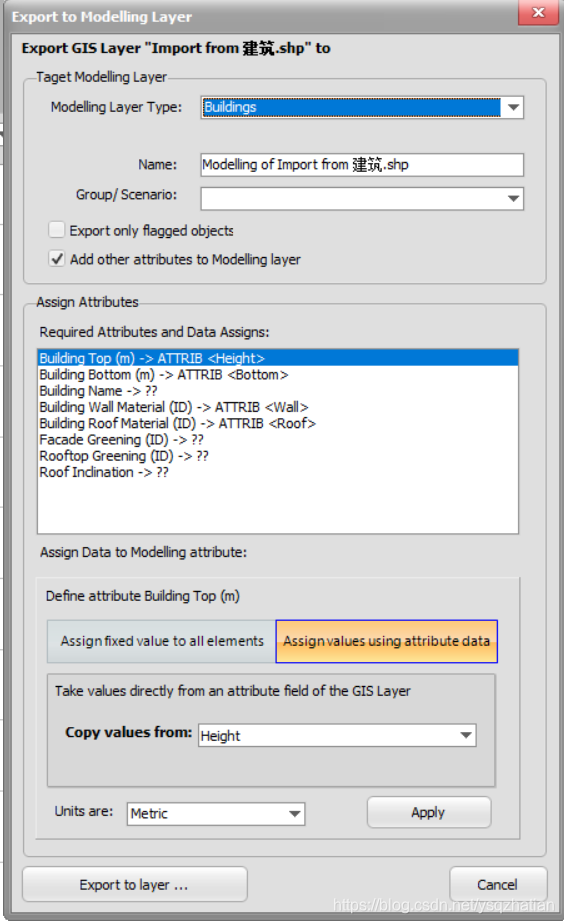

建筑需要设置更多属性，这四个是必须的

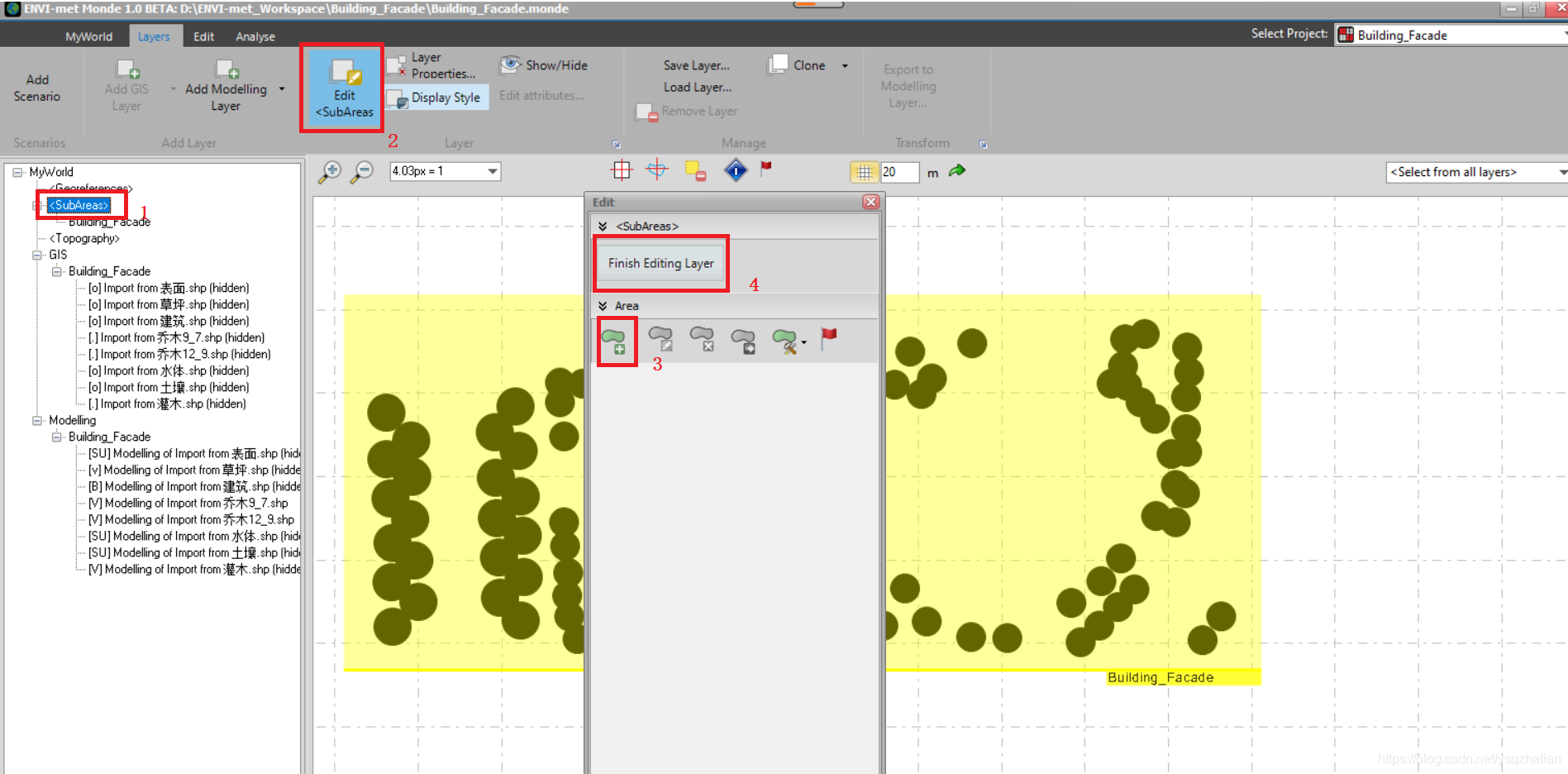

全部导出后，画一个SubAreas（这个是需要生成模型的区域）

生成模型，保存为inx文件
