Wireshark分析HTTP请求数据包了解TCP协议

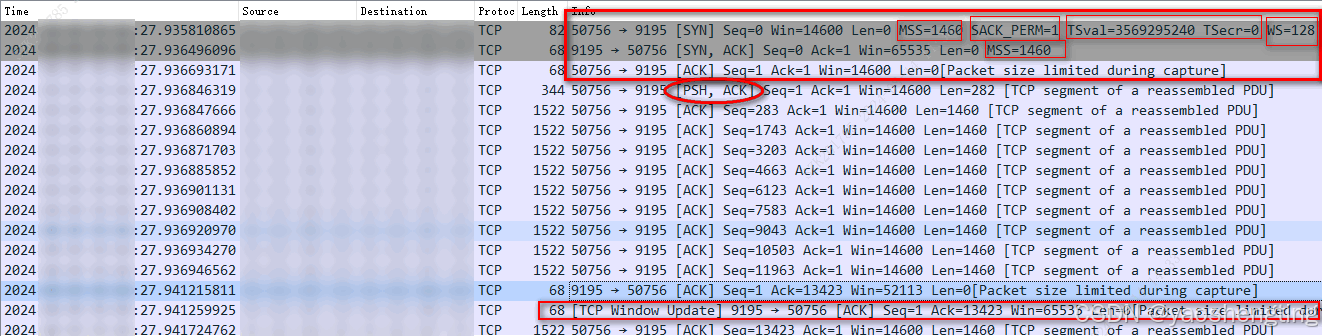

一、三次握手建立连接

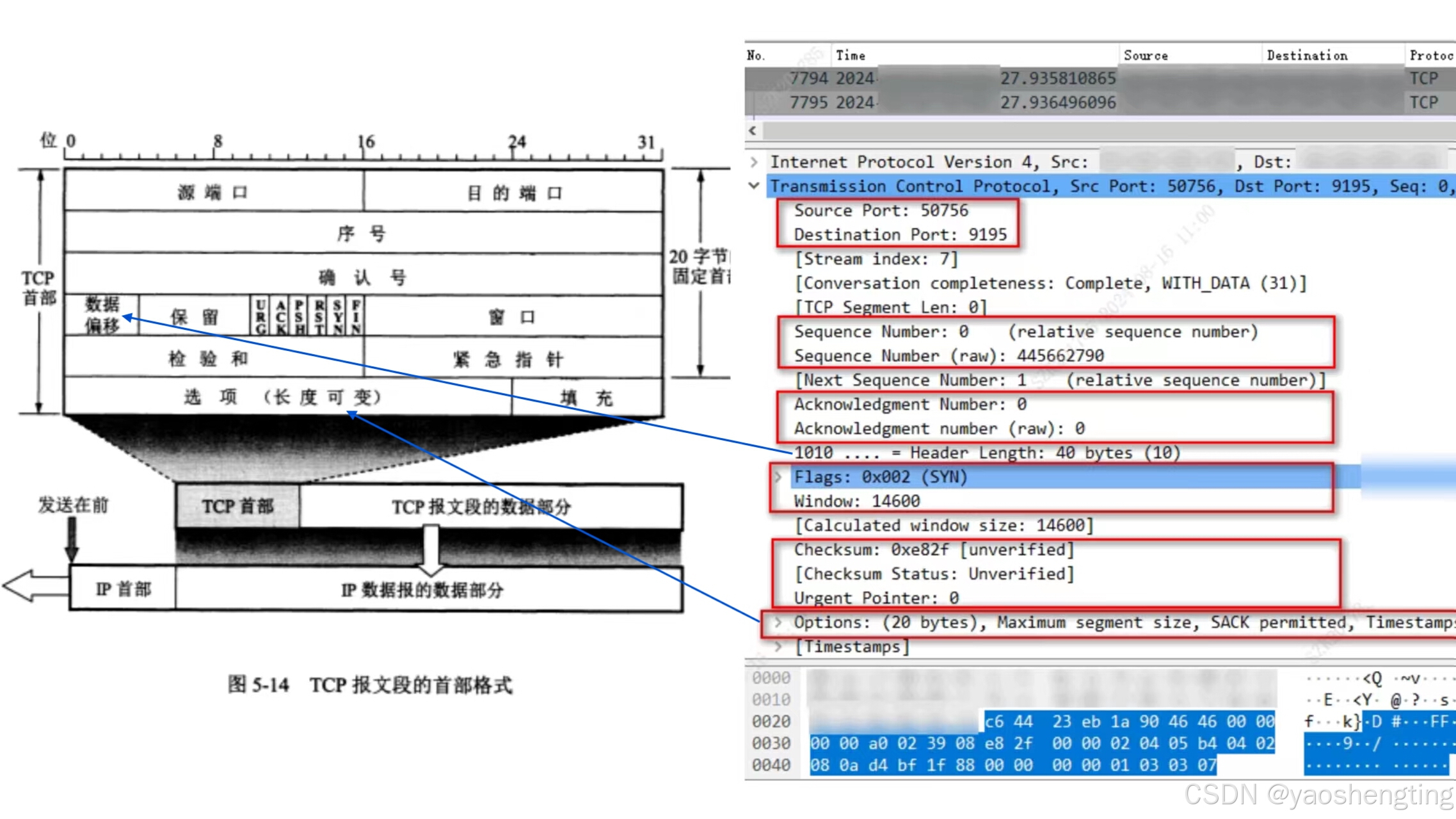

1.1 TCP报文首部

1.1.1 序号SequenceNumber：

占4个字节，TCP是面向字节流的，在一个TCP连接中传送的字节流中的每一个字节都按顺序编号。

1.1.2 确认号Acknowledgment Number：

占4个字节，期望收到对方下一个报文段的第一个数据字节的序号。

若确认号=N，则表示到序号N-1为止的所有数据都已正确收到。

1.1.3 数据偏移：

数据偏移，即首部长度，指出TCP报文段的数据起始处距离TCP报文段的起始处有多远，以32比特（4字节）为计算单位。最多有60字节的首部，若无选项字段，正常为20字节。

1.1.4 控制位Flags：

• 同步序号SYN(SYNchronization)：在连接建立时用来同步序号。

当SYN=1而ACK=0时，表明这是一个连接请求报文段；对方若同意建立连接，则在响应的报文段中使SYN=1，ACK=1。

因此SYN=1就表示这是一个连接请求或连接接受的报文。

• 确认ACK(ACKnowledgment)：确认序号有效标识。

只有当ACK=1时确认号字段才有效。当ACK=0时，确认号无效。TCP规定，在连接建立后，所有传送的报文段，都必须把ACK置1。

• 推送PSH(PuSH)：标识接收方应该尽快将这个报文段交给应用层。

接收到PSH = 1的TCP报文段，应尽快的交付接收应用进程，而不再等待整个缓存都填满了后再向上交付。

• 复位RST(ReSeT)：重建连接标识，也可称为重建位或重置位。

当RST=1时，表明TCP连接中出现严重错误（如由于主机崩溃或其他原因），必须释放连接，然后再重新建立连接。

RST=1还用来拒绝一个非法的报文段或拒绝打开一个连接。

• 终止FIN(FINis)：用来释放一个连接。

当FIN=1时，表明此报文段的发送方的数据已经发送完毕，并要求释放连接。

Client端要向Server端发送FIN请求，用于关闭Client->Server的连接。

Server端也要向Client发送FIN请求，用于关闭Server->Client的连接。

1.1.5 窗口Window：

窗口明确指出了现在允许对方发送的数据量，窗口会动态变化。

之所以会有这个限制，是因为接收方的数据缓存空间是有限的。

例如：发送了一个报文段，其确认号ACK的值是701，窗口字段是1000。这就是告诉对方：“从701号开始，我的接收缓存空间还可以接收1000个字节数据，你在给我发送数据时，必须考虑到这一点”

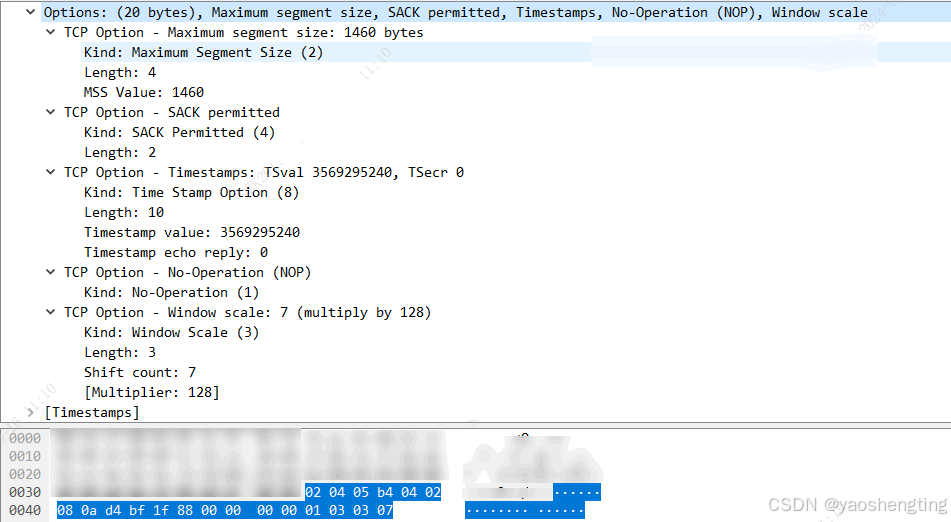

1.1.6 选项Options:

【MSS(Maximum Segment Size)最大报文长度】

定义：MSS 是发送方在TCP连接建立时协商的、单个TCP段可以发送的最大数据量（不包括TCP头部和IP头部）。

作用：MSS 值用于限制每个TCP段中负载数据（即应用层数据）的最大大小，以避免IP层的分片。通常，MSS 是根据路径上的最小MTU（Maximum Transmission Unit）来计算的：

MSS=MTU−IP头部大小−TCP头部大小

MTU 是指IP层能够传输的最大数据包大小，包括IP头部、TCP头部和数据部分。

举例：在以太网中，标准的MTU为1500字节，IP头部通常为20字节，TCP头部通常也是20字节，因此典型的MSS为 1460 字节。

【SACK permitted(Selective Acknowledgment)选择性确认】

是否启用SACK是在三次握手阶段，双方确定的，只有双方都在TCP Options中开启SACK permitted，在通信过程中才会使用SACK。

我们上面的例子中，在三次握手阶段，只有一方确认支持SACK，因此整个TCP数据包传输的过程中还是使用的普通的ACK机制；

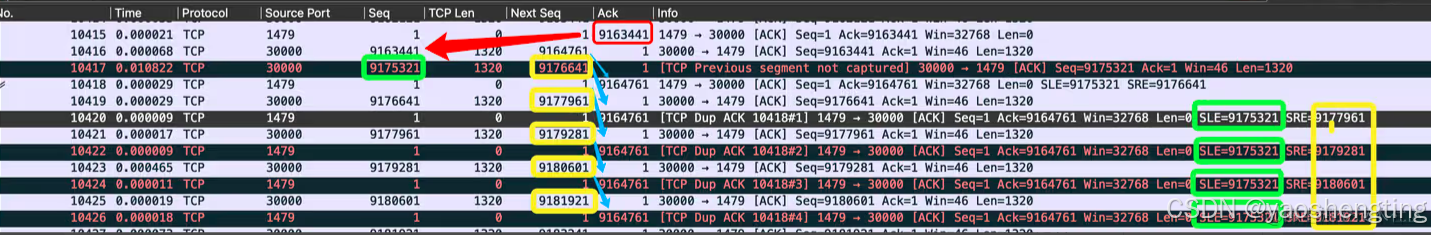

下图是从网上找到的一个双方开启SACK的示例：

​​​​​​​

【TCP时间戳选项(Timestamp Option)】

TSval（Timestamp Value）：这是时间戳选项中的“发送方时间戳值”字段。

它由发送方填充，发送方在发送报文时，把当前时钟的时间值放入到TSval中。

TSecr（Timestamp Echo Reply）：这是时间戳选项中的“时间戳回送回答”字段。

它由接收方填充，接收方在ACK确认收到的报文时，把该数据包中TSval值复制到TSecr中回传给发送方。

TSval 和 TSecr 的用途

• 估算报文段的往返时间RTT(Round-Trip Time​​​​​​​)：
  • 发送方在发送数据时，将当前的时间戳值写入TSval字段。
  • 当接收方收到该数据包时，它将TSval的值存储起来，并在回应的ACK中将该值填入TSecr字段。
  • 发送方收到ACK后，可以通过当前时间与TSecr的差值，精确地计算出此段数据的往返时间（RTT）。
• 防止序列号回绕TCP PAWS(Protect Against Wrapped Sequence numbers)：
  • TCP序列号是32位的，因此在长时间的连接中，可能会发生序列号回绕（wraparound）。时间戳选项通过附加时间戳信息，帮助区分新旧数据包，从而避免混淆。

【WS(Window Scale)窗口缩放因子】

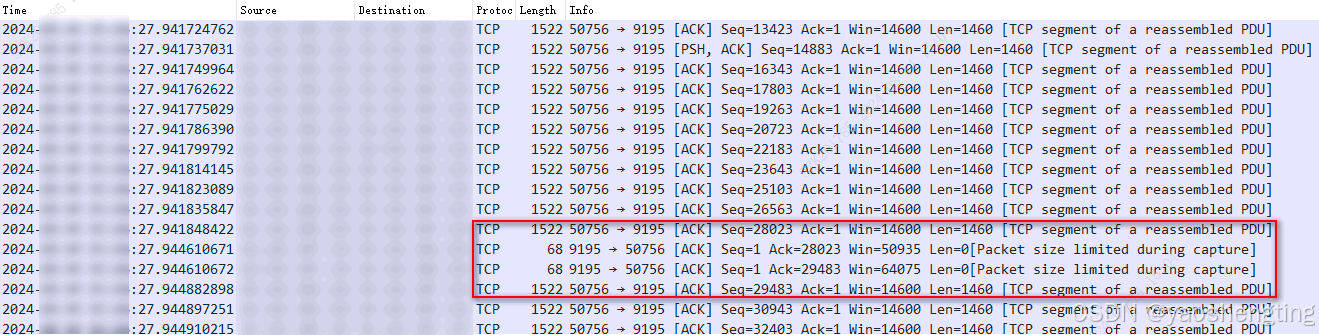

二、TCP数据发送及接收端确认ACK

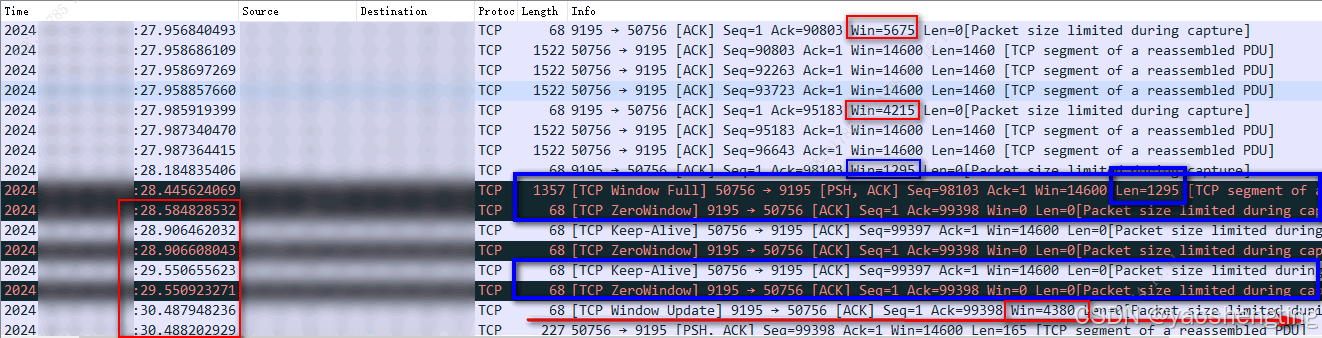

三、Window动态调整、TCP Window Full 、TCP ZeroWindow

从上图中可以看到，随着接收方的缓冲区的减少，接收方给发送方发送ACK确认报文时，窗口大小Win会不断变小，最后的值为1295。

在Linux中，默认的TCP接收缓冲区大小一般在128 KB到1 MB之间。可以通过sysctl命令查看和修改这些设置：

sysctl net.ipv4.tcp_rmem

输出通常包括最小、默认和最大接收缓冲区大小。

例如，4096 87380 6291456表示最小值为4 KB，默认值为87 KB，最大值为6 MB。

缓冲区满：

此时，发送方向接收方发送报文数据的Len值就变成了1295；相应的这条数据在Wireshark中，就被标识出TCP Window Full。

发送TCP ZeroWindow：

接收方在向发送方发送ACK确认报文时，窗口大小Win就变成了0，表示接收方目前无法接收任何数据；相应的这条数据在Wireshark中，就被标识出TCP ZeroWindow。

发送方暂停传输：

当发送方收到这个TCP ZeroWindow通知后，将暂停发送数据，等待接收方恢复接收能力并发送一个窗口更新的报文（Window Update）。

在长时间没有数据传输的情况下，发送方会周期性地发送TCP Keep-Alive包，以确认连接的另一端仍然活跃并响应。

发送TCP Window Update：

一旦接收方的缓冲区中腾出空间，接收方会发送一个窗口更新报文，通知发送方可以重新开始发送数据。

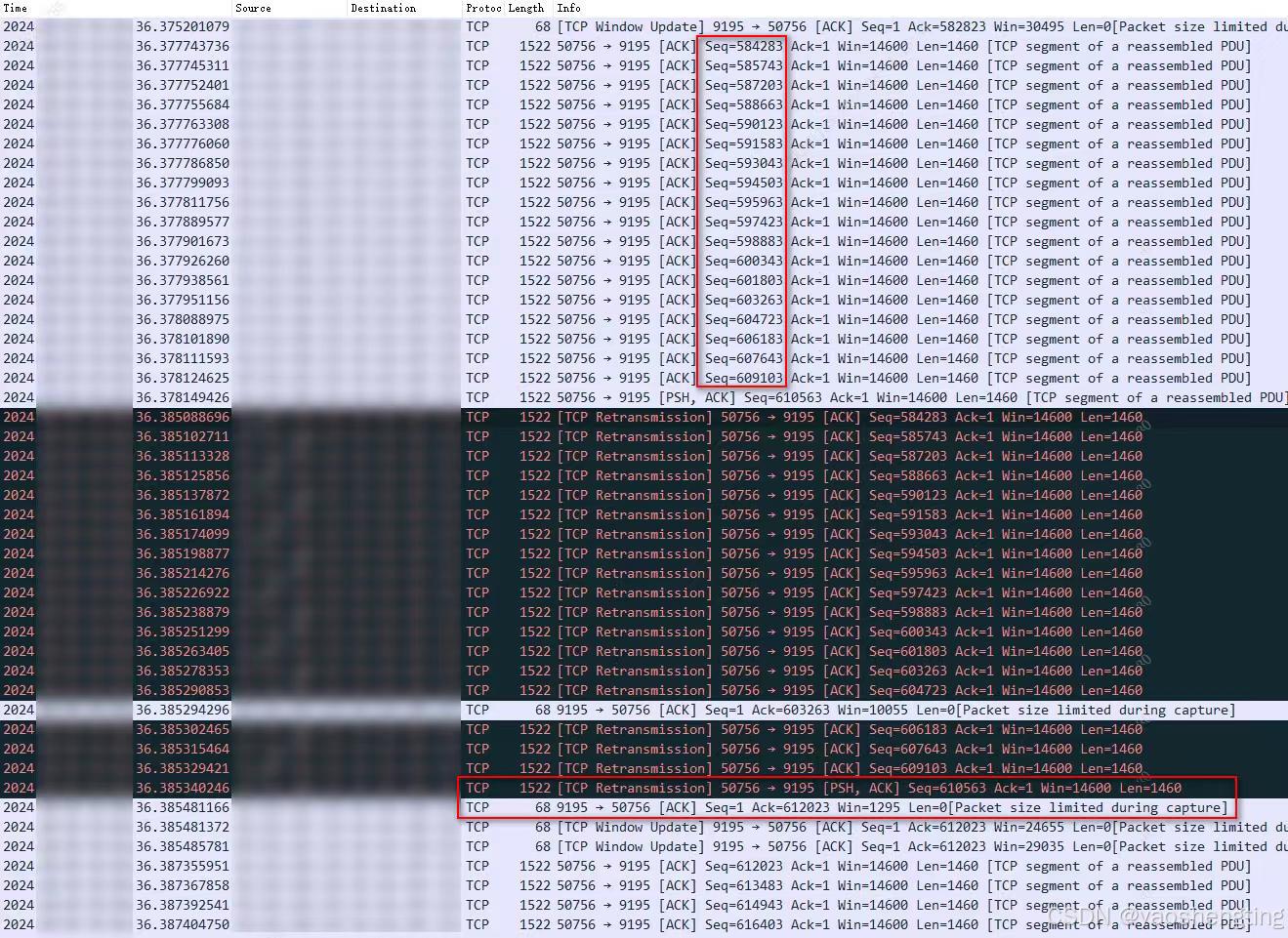

四、数据重传及重复确认

TCP Out-Of-Order

TCP Out-of-Order 是一种常见现象，表示接收方接收到了乱序的TCP数据包。这意味着接收方接收到的某些TCP段的序列号与预期的不匹配，也就是说这些段并不是按顺序到达的。

这种情况常发生在网络条件不稳定、链路质量较差或使用了多条路径（例如通过负载均衡或多路径TCP传输）的场景中。

例如：在上图中，No.为9814的数据包中，客户端已经发送了Seq=1696803的数据包，但是后面又发送了Seq=1661763，Seq=1663223等序号早于1696803的数据包。

在Wireshark中，捕获到的TCP流量如果出现乱序数据包，Wireshark会在“Info”列中标记为“TCP Out-Of-Order”

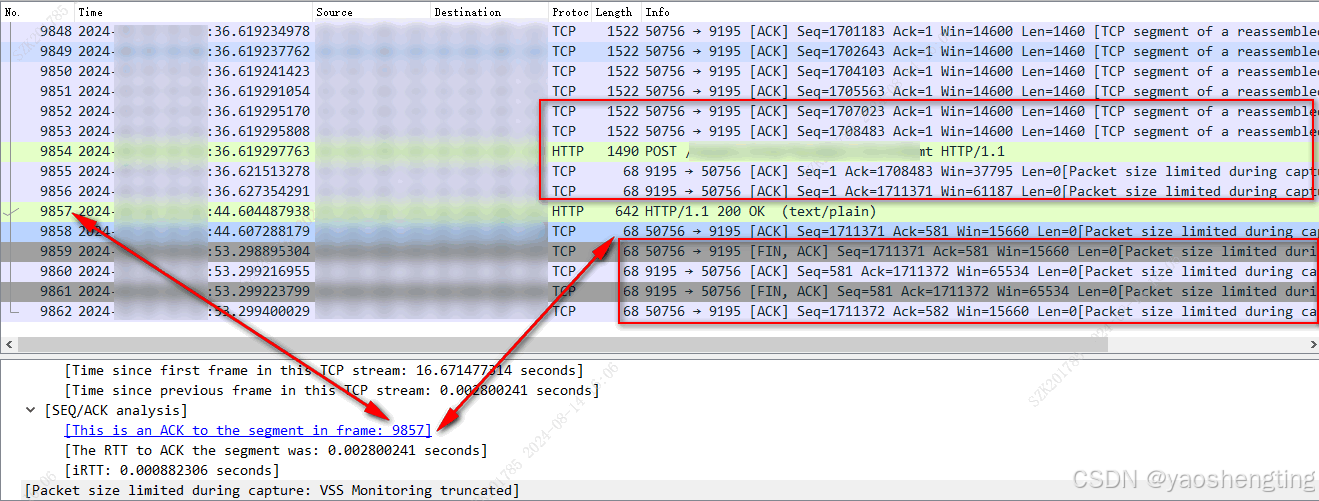

五、POST请求及响应

六、四次挥手释放连接
