软件测试与管理-白盒测试-逻辑覆盖法例题

目录

知识点：

例题 ：

---

知识点：

语句覆盖：设计足够多的测试用例，使得被测试程序中的“ 每条可执行语句至少被执行一次”

• 优点：可通过源码观察直观地得到测试用例，无须细分每个判定表达式。
• 缺点：只对程序逻辑中的可执行语句的显式错误起作用，隐藏在程序中的其他错误无法准确测试。

---

判定覆盖：设计足够多的测试用例，使得被测试程序中的“每个判断的“真”、“假”分支至少被执行一次”

• 优点：测试的路径比语句覆盖多一倍，因此具有比语句覆盖更强的测试能力，而且判定覆盖与语句覆盖一样简单，无须细分每个判定即可得到测试用例。
• 缺点：一般程序中的判断语句是由多个逻辑条件组合而成，因此仅仅判断其最终结果，而忽略每个条件的各种取值情况，必定会导致部分测试路径遗漏。

---

条件覆盖：设计足够多的测试用例，使得被测试程序中的每个判断语句中的“每个逻辑条件的可能值至少被满足一次”

• 优点：一般而言条件覆盖比判定覆盖要强，因为条件覆盖使判定条件中每个条件都取到了不同的结果，而判定覆盖无法保证这一点。
• 缺点：条件覆盖只能保证每个条件都取到不同的结果，但无法保证每种判定结果都满足。

---

判定-条件覆盖：设计足够多的测试用例，使判断中“每个条件的所有可能取值至少执行一次”(条件覆盖)，与此同时还保证“每个判断本身所有结果也至少执行一次”(判定覆盖)。即同时满足100%判定覆盖和100%条件覆盖的标准。

• 优点：弥补了判定覆盖和条件 覆盖各自的缺陷
• 缺点：当程序中还有多个判断结构时，容易出现不同的条件组合导致不同的结果，但判定/条件覆盖并未考虑这种条件组合的情况。

---

条件组合覆盖：又称组合覆盖，是指“每个判断语句中的各个条件的各种可能组合都至少执行一次”，因此条件组合覆盖的测试用例可满足判定覆盖、条件覆盖以及判定/条件覆盖。

• 优点：以同时满足判定覆盖、条件覆盖、判定/条件覆盖，可弥补三者的不足，从而对程序做更严格的测试，覆盖率更高。
• 缺点：需要考虑程序中所有的判断结构，并将判断结构中的各条件的所有可能组合都至少执行一次，因此设计的 测试用例数量较多，执行所花费的时间也会更长。

---

路径覆盖：考虑所有可能执行的路径。

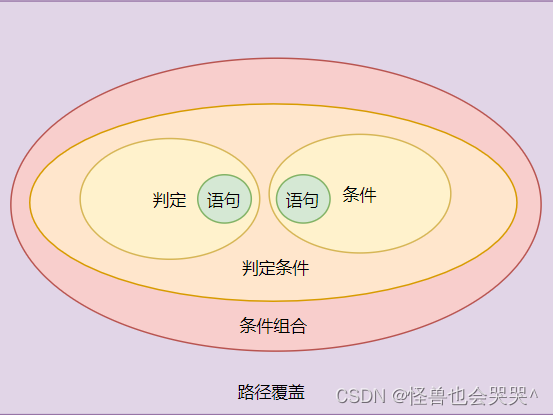

优点：路径覆盖是 6 种逻辑覆盖方法中 覆盖率最高的白盒测试用例设计方法。

缺点：当需要考虑程序中所有可能执行的路径，尤其是判断结果比较多时，测试用例的设计量就会很大，测试用例的编写就会比其他方法耗时更多，整个测试过程也会被拉长。

---

例题 ：

//被测程序
1   int doWork(int x,int y,int z)
{
2       int k=0,j=0;
3       if((x>3)&&(z<10))
        {
4            k=x*y-1;
5           j=sqrt(k);
        }
6      if((x==4)||(y>5))
       {
7          j=x*y+10;
8          j=j%3;
        }
9      return j; }

1. 分析程序,画出程序流程图

2. 根据程序流程图对程序进行白盒测试:

① 语句覆盖，语句块，执行至少1次。

② 判定覆盖，判定节点，整体，真，假，执行至少1次。

③ 条件覆盖，判定节点，局部，真，假，执行至少1次。

④ 判定-条件覆盖，判定节点，整体，局部，真，假，执行至少1次。

⑤ 条件组合覆盖，判定节点，内部条件的组合，跨判定节点的条件组合无需考虑。

⑥ 路径覆盖，判定节点，真，假，至少执行1次。

3.测试用例：

（1）语句覆盖

用例编号	x	y	z	覆盖语句
Case1	4	6	8	3，4，5，6，7，8，9 （每行代码对应的编号）

---

（2）判定覆盖

x>3 && z<10 ：P1

(x==4)||(y>5):  P2

用例编号	x	y	z	P1	P2	覆盖路径
Case1	5	3	9	T	F	abceghi
Case2	4	6	11	F	T	abdefhi

---

（3）条件覆盖

x>3  : C1

z<10 : C2

x==4 : C3

y>5  : C4

用例编号	x	y	z	C1	C2	C3	C4	P1	P2	覆盖路径
CASE1	4	6	8	T	T	T	T	T	T	abcefhi
CASE2	2	4	12	F	F	F	F	F	F	abdeghi
CASE3	5	4	8	T	T	F	F	T	F	abceghi
CASE4	4	6	12	T	F	T	T	F	T	abdefhi

---

 （4）判定-条件覆盖

用例编号	x	y	z	C1	C2	C3	C4	P1	P2	覆盖路径
CASE1	4	6	8	T	T	T	T	T	T	abcefhi
CASE2	2	4	12	F	F	F	F	F	F	abdeghi

---

（5） 条件组合覆盖

x>3 && z<10 ：

x==4)||(y>5):

用例编号	x	y	z	C1	C2	C3	C4	P1	P2	覆盖路径
CASE1	5	5	7	T	T	F	F	T	F	abceghi
CASE2	4	5	12	T	F	T	F	F	T	abdefhi
CASE3	5	6	12	F	F	F	T	F	T	abdefhi
CASE4	4	5	8	T	T	T	F	T	T	abcefhi
CASE5	5	6	8	T	T	F	T	T	T	abcefhi
CASE6	2	4	12	F	F	F	F	F	F	abdeghi

---

（6） 路径覆盖

用例编号	x	y	z	C1	C2	C3	C4	P1	P2	覆盖路径
CASE1	4	6	8	T	T	T	T	T	T	abcefhi
CASE2	2	4	12	F	F	F	F	F	F	abdeghi
CASE3	5	4	8	T	T	F	F	T	F	abceghi
CASE4	4	6	12	T	F	T	T	F	T	abdefhi
