【Arcgis】如何将人口密度数据和房价数据放入同一栅格中

地理空间数据栅格化是指将地理空间数据（如地图、卫星影像等）转换成栅格数据的过程。在栅格化过程中，地理空间数据被分成许多小的单元格（或称为像元），每个单元格代表了地理空间上的一个特定区域。这些单元格通常由行和列组成，形成一个二维网格。每个单元格都有一个唯一的标识符和相关的属性信息，比如地表类型、高程、植被覆盖等。

在实际应用中，经常需要进行地理空间数据栅格化。在进行研究时，我们希望这些数据处于划分方法相同的栅格中。而实际上由于各数据格式有差异，大多数情况下需要对这些数据进行一定的转换。Arcgis提供了一系列的栅格转换工具对不同类型、格式的数据进行处理。

本文以深圳市人口密度数据和房价数据为例，分别介绍面数据和点集数据栅格化的方法。

一、数据来源

人口密度数据

来自https://www.worldpop.org/
数据包含csv和tif格式，在arcgis中通常用tif格式即可，直接拖入tif文件即可导入

房价数据

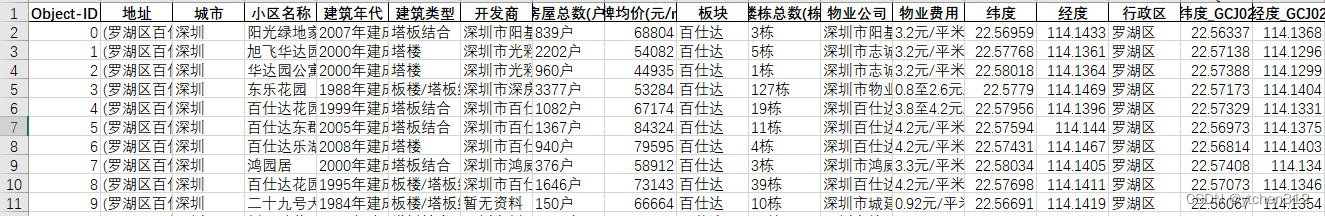

从二手房网站上获取，数据格式如下图所示

行政区划数据

来自 https://datav.aliyun.com/portal/school/atlas/area_selector
可下载json文件，并在https://mapshaper.org/ （需科学上网）进行json对shp文件的转换

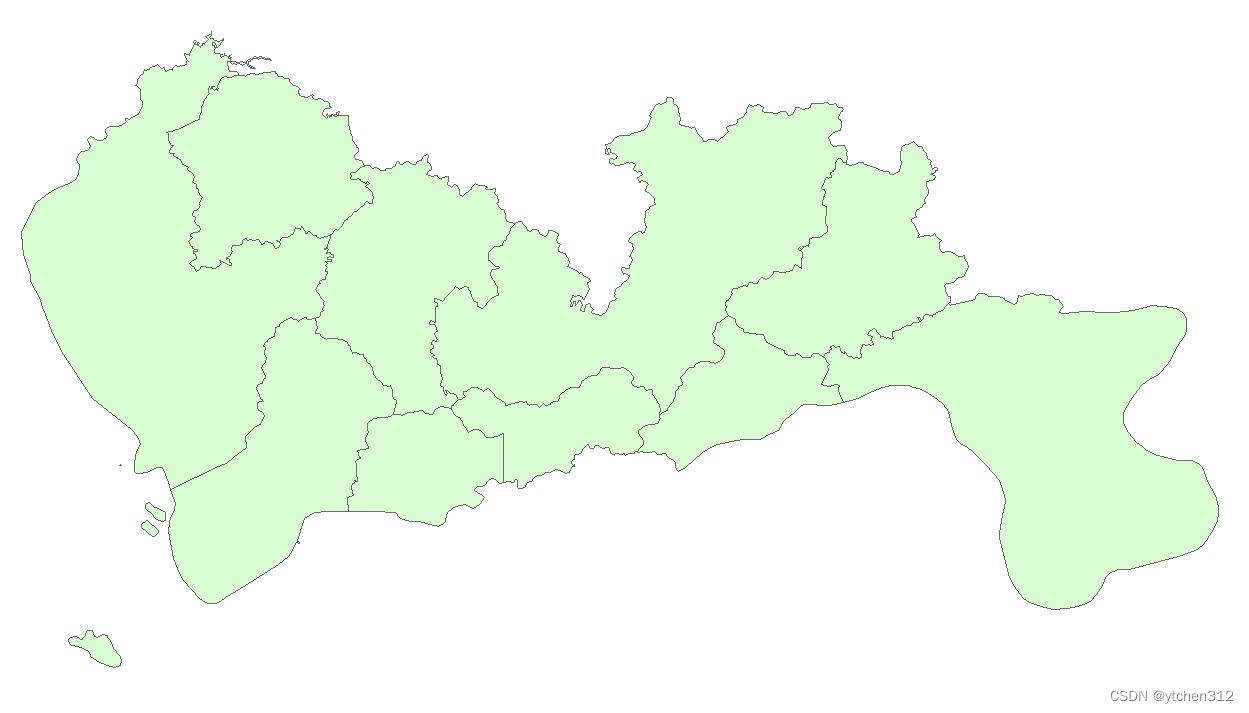

导入Arcgis后效果如下图：

二、人口密度数据处理

1、裁剪人口密度数据

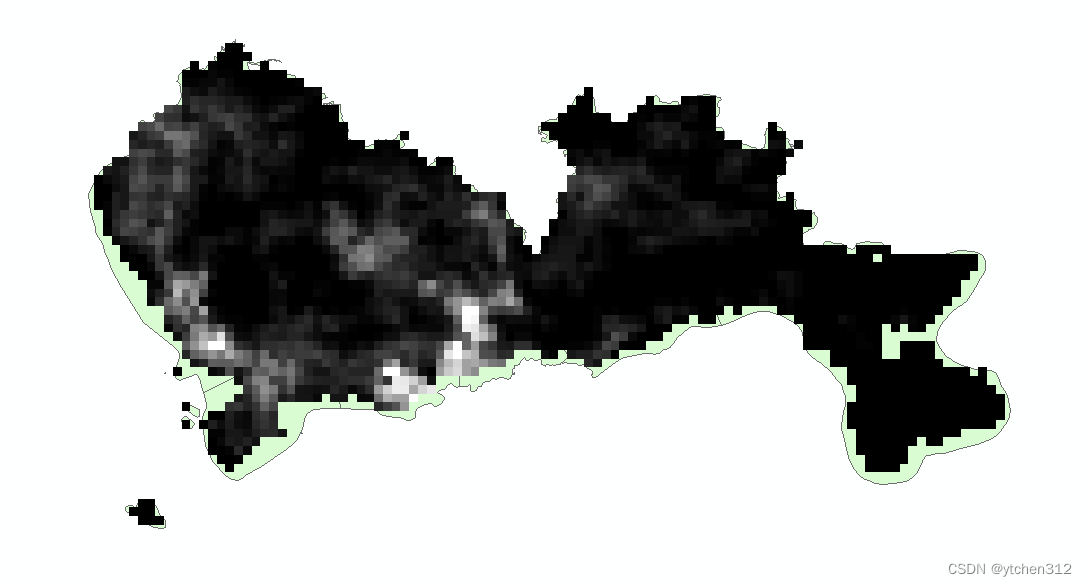

导入人口密度tif文件。在ArcToolbox中依次选择【数据管理工具】→【栅格】→【栅格处理】→【裁剪】。选择“输出范围”与行政区划相同，结果如下：

2、栅格建立和裁剪

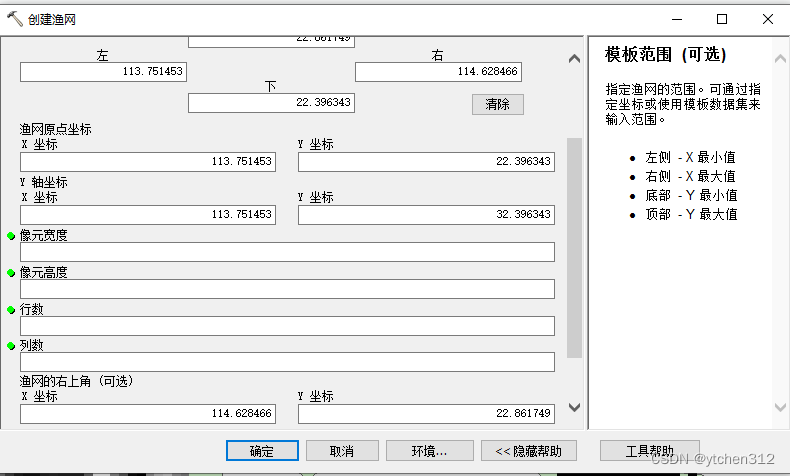

在ArcToolbox中依次选择【数据管理工具】→【采样】→【创建渔网】，建立1km1km的渔网。
注意：（1）像元宽度的填写与地图单位有关。假设建立1km1km的网格，若地图单位为千米，像元高度、宽度应设为1；若地图单位为经纬度，像元高度、宽度应设为0.01（近似值）。
（2）几何类型选POLYGON。

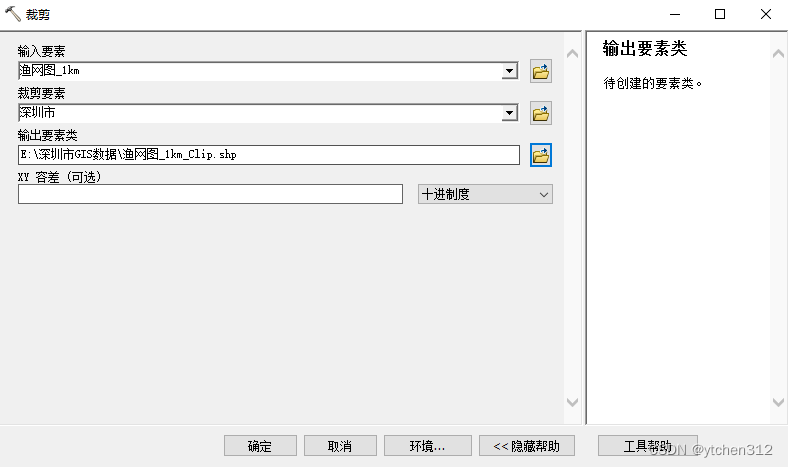

对渔网的面图层和点图层根据深圳行政区进行裁剪，【ARCTOOLBOX】——> 【分析工具】——> 【提取分析】——> 【裁剪】。设置输出文件名为“渔网图_1km_Clip”和“渔网图_1km_label_Clip"。

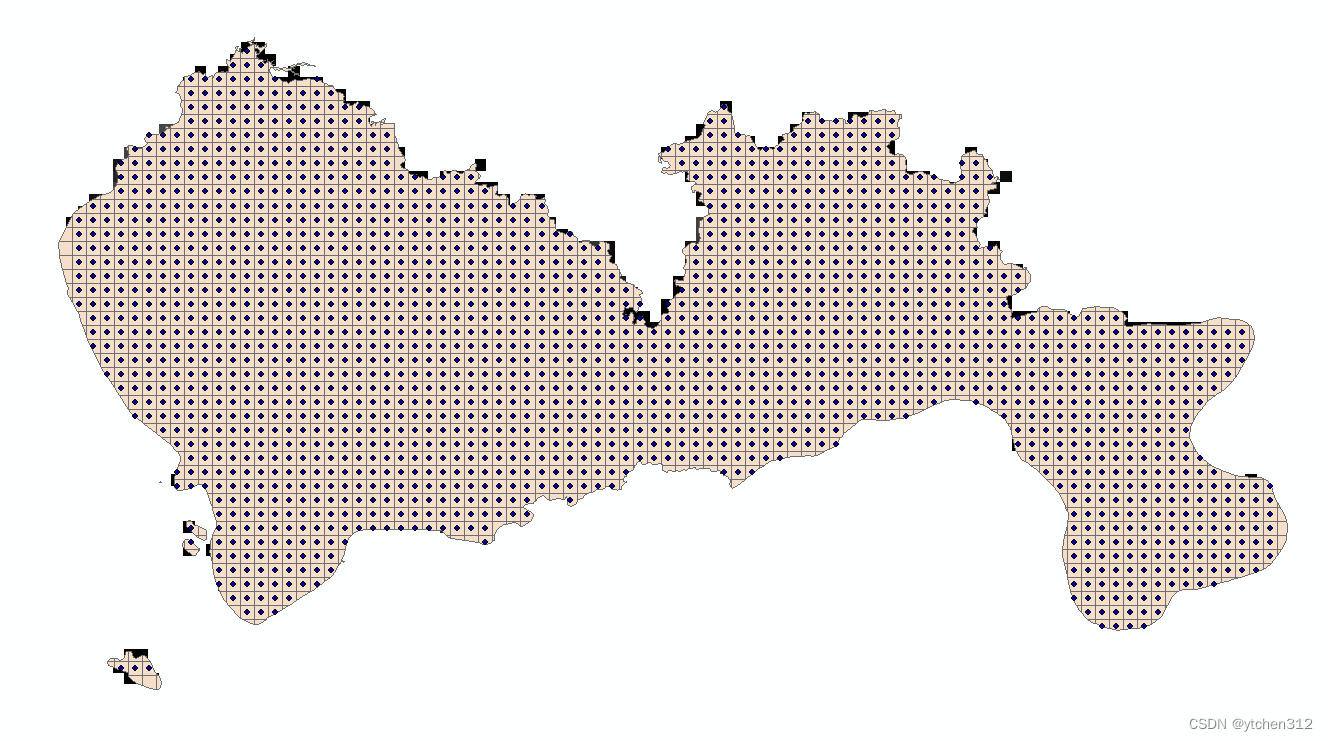

裁剪后结果如下：

３、栅格数据转点和渔网转换

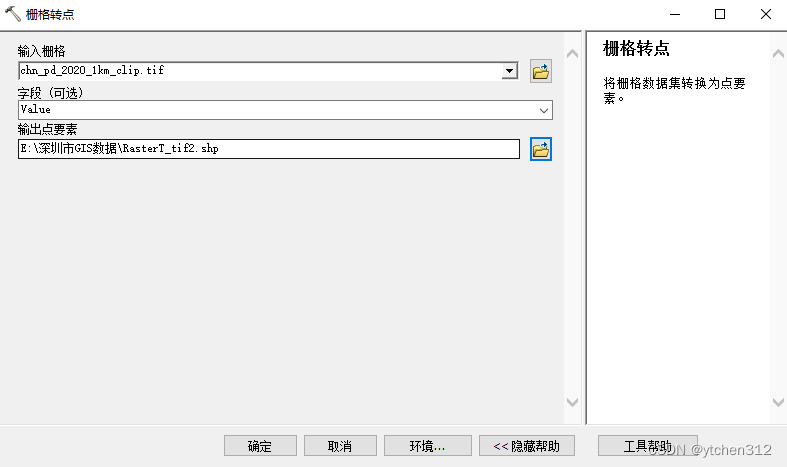

提取栅格数据中的人口信息，【ARCTOOLBOX】 ——> 【转换工具】 ——>【由栅格转出】 ——>【栅格转点】。输出点集文件RasterT_tif1.shp。

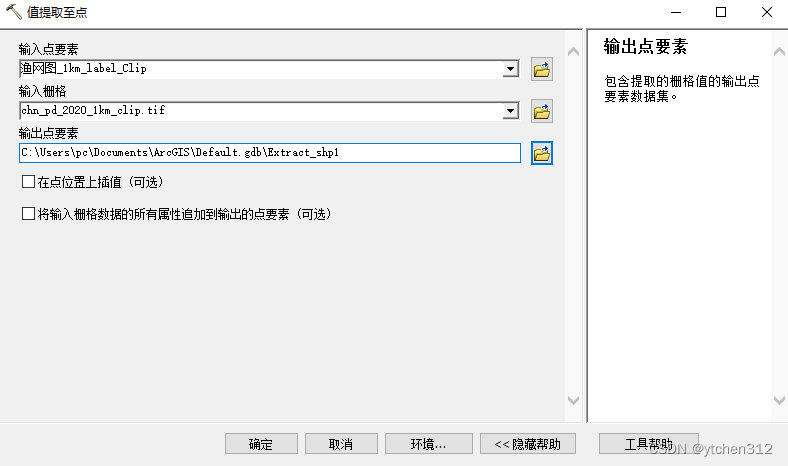

将栅格数据的值提取到对应渔网中心点，【ARCTOOLBOX】 --> 【Spatial Analyst】 -->【提取分析】–> 【值提取到点】。输出文件为Extract_shp1.shp。

结果如下，可以看到栅格数据已提取到之前建立的渔网图中。

至此，人口密度数据的栅格建立已基本完成，接下来导出数据即可。

4、数据导出

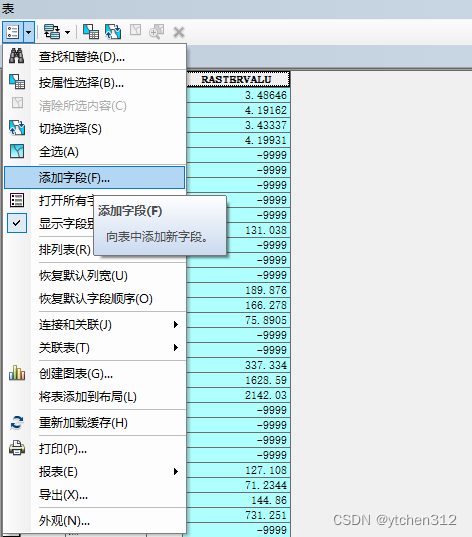

打开属性表Extract_shp1，左上角选择添加字段。分别添加字段X，Y，设置类型为双精度。

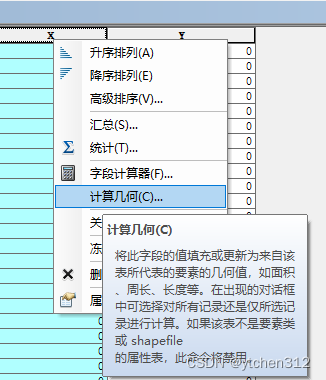

选中字段，右击选择【计算几何】。分别计算出点的X，Y坐标后导出即可，可在python中进行后续计算。

5、数据可视化

选择一开始建立的渔网图_1km_Clip，右键选择【连接和关联】–>【连接】。

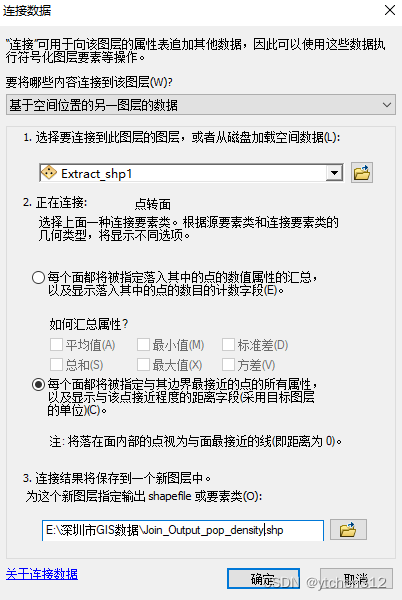

在连接数据对话框，选择需要加载的空间数据为”Extract_shp1.shp“，正在连接：选第二个选项。

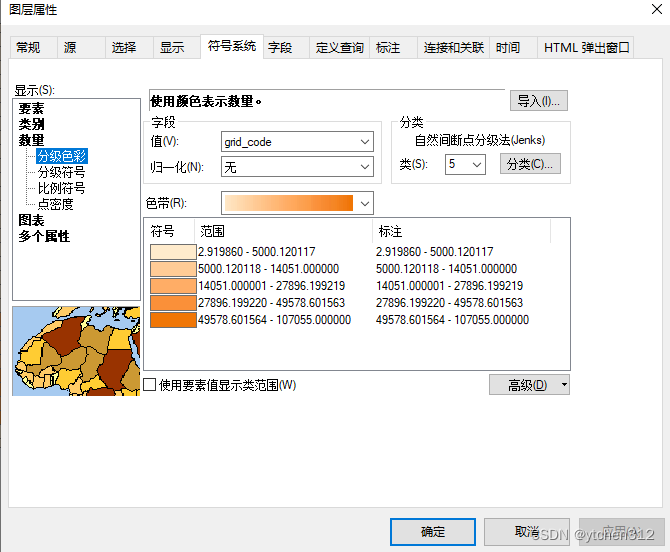

双击Join_output_pop_density图层，选择【符号系统】–>【数量】–>【分级色彩】，设置字段-值为人口密度对应的属性。

经过可视化后的人口密度数据如图所示：

三、房价数据处理

1、导入房价数据

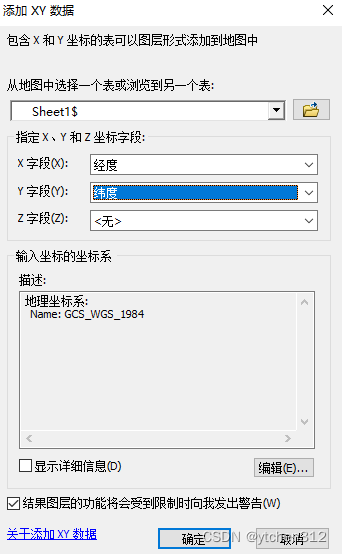

在菜单栏中选择【文件】–>【添加数据】–>【添加XY数据】，选择房价数据文件。设置经度为X字段，纬度为Y字段。


P.S. 这一步如果提示表没有Object-ID字段，请参考这个博客：链接: Arcgis表添加object_ID字段

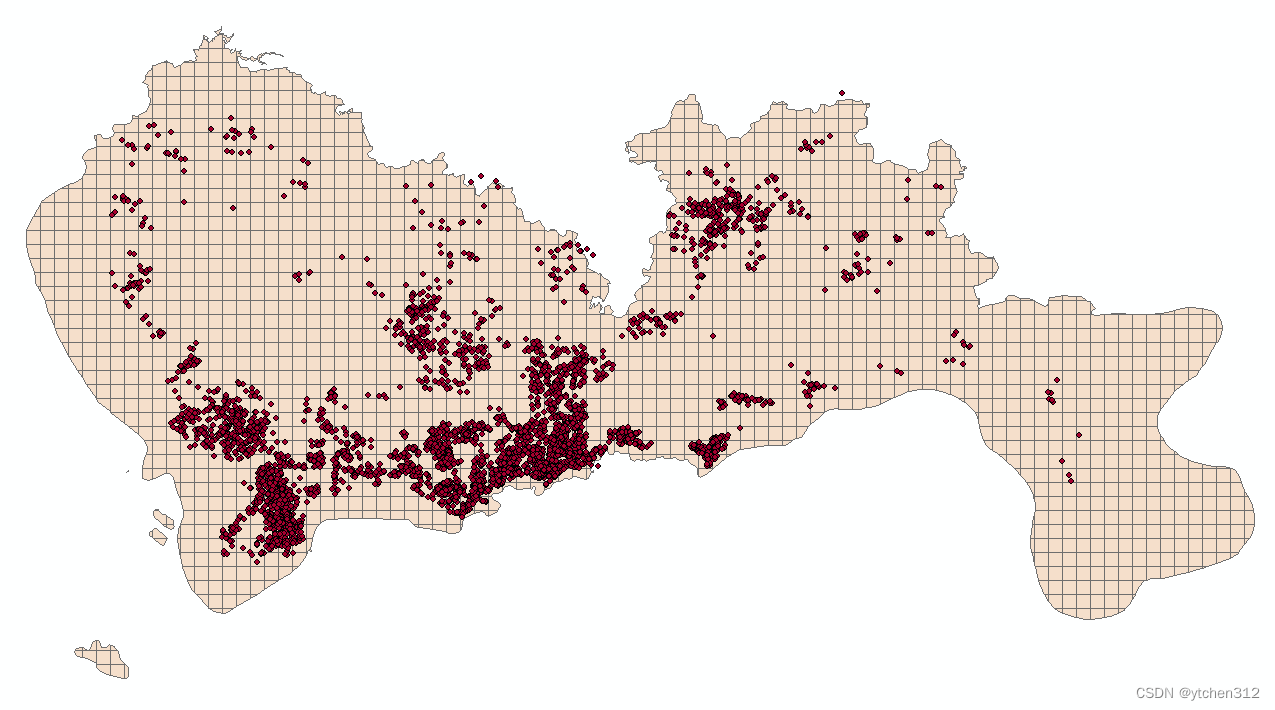

2、点数据关联到面上

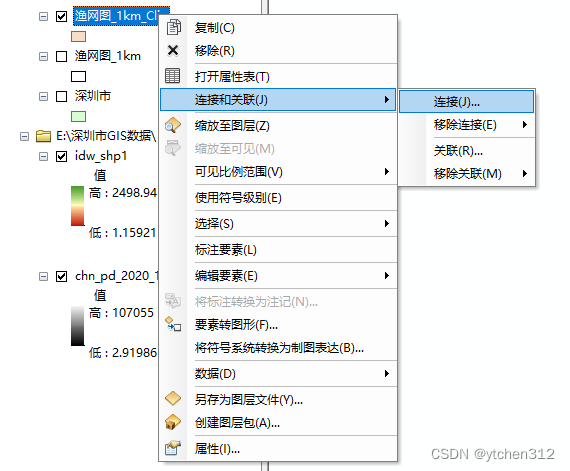

右击“渔网图_1km_Clip”图层，点击【连接和关联】→【连接】。

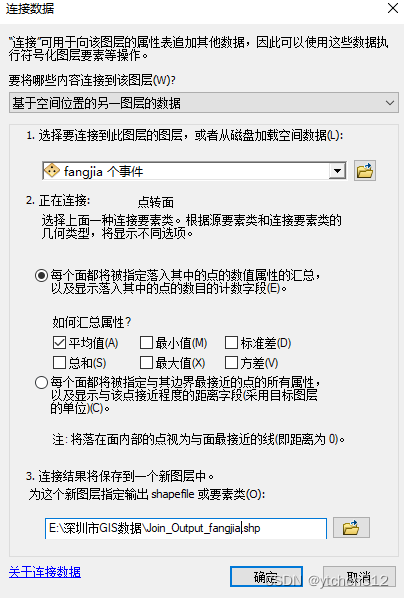

选择房价数据，连接方法选"平均值"。

后续操作与人口密度数据相同，可参考前述方法。

参考：

1. https://blog.csdn.net/GISer_Alexis/article/details/122948806
2. https://blog.csdn.net/weixin_45812624/article/details/136070521
