【逗老师带你学IT】PRTG、Zabbix通过API监控深信服VDC和VMP云桌面运行状态

本文介绍，如果使用API让PRTG和Zabbix等第三方监控系统获取深信服云桌面产品（VDC+VMP）的运行状态，可以获取的监控项包括

1、集群性能汇总（CPU、内存、存储、网络IO）
2、集群运行状态（在线物理机数量、下线物理机数量、总虚机数量、运行虚机数量等）
3、单台物理机性能状态（CPU、内存、存储、运行虚拟机数量）
4、单台物理机硬件状态（CPU温度、电源功率、内存状态等IPMI监控项）

一、关于深信服VDC和VMP平台

1、VDC与VMP的关系

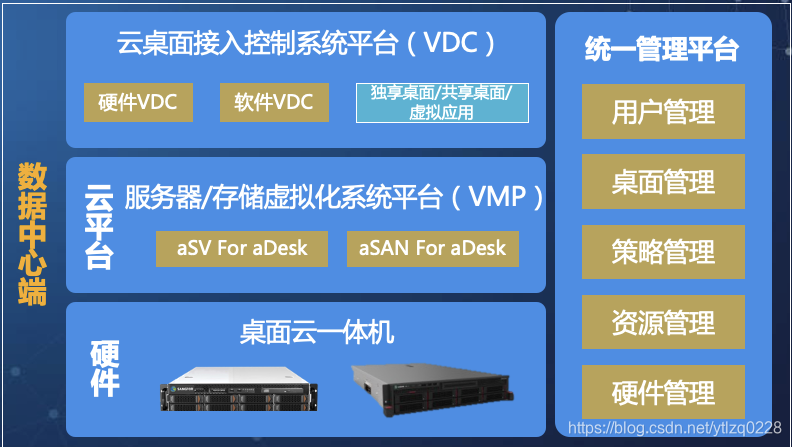

先说一下深信服桌面云产品中VDC和VMP的关系。
VDC（Virtual Desktop Controller）是云桌面的控制平台，负责云端桌面的接入、展现、控制等。
VMP（Virtual Management Platform）是虚拟化管理平台，负责将裸金属服务器构建成虚拟化集群。

2、VDC与VMP的监控指标

所以，结合一个正常云计算系统的框架，我们想象一下这二者面向的对象和能获取的监控项。
VDC面向桌面，能监控到桌面终端连接并发、用户操作行为、文件拷贝速率、虚拟桌面数量等。
VMP面向虚拟化，能监控到集群的CPU、内存、存储IO等指标。

但是！但是！但是！
深信服这个傻X玩意不按常理出牌，这也就是为什么我要写这么一篇文章来说明这个事情。
先上结论：
深信服的VMP自身就是个垃圾，对VMP的监控需要通过调用VDC的接口来实现。

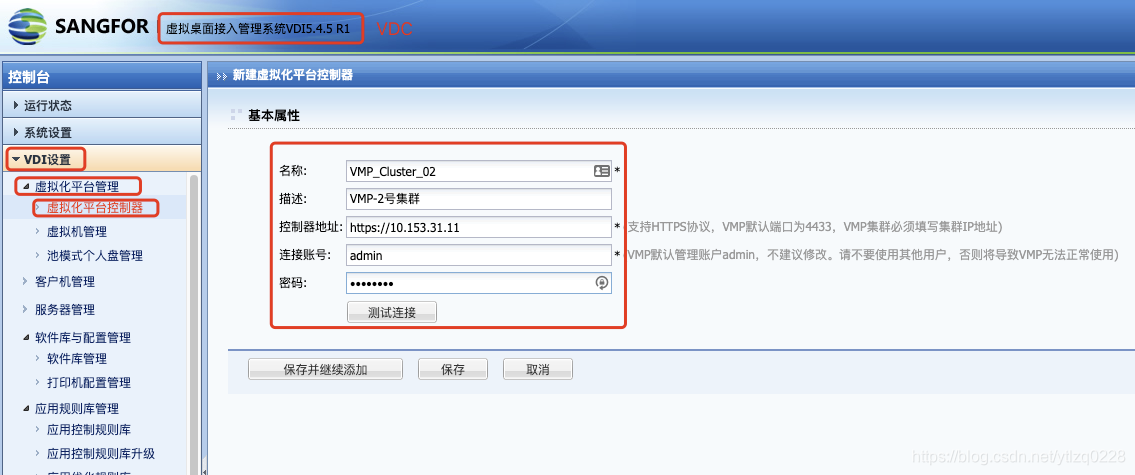

那么VDC是如何获取VMP的运行情况，如一般的桌面云产品一样，VDC是可以管理VMP的，例如VDC可以直接调用VMP创建虚拟机。在深信服产品内，VDC内需要添加VMP的控制信息，如下图：

二、VDC API接口说明

深信服的云桌面API接口文档已经上传【CSDN资源】深信服桌面云开放平台（V1.2）
其中包含了资源管理接口、角色管理接口、虚拟机管理接口、策略组管理接口、用户管理接口、用户组管理接口、VMP管理虚拟机接口、日志接口、运维接口等接口说明。感兴趣的读者可以去下载原文手册。

本文全部代码已经上传Github，地址如下：
Public_Share_Project/PRTG 自定义传感器Customer Senser/深信服VDI监控接口/

本文对运维监控需要用到的接口做详细说明

1、操作权限认证接口

POST https://<VDC ip>/v1/auth/tokens

简介
操作权限认证，将auth_token赋值给请求头部中Auth-Token字段才能获取其余接口的访问权限。

请求参数

参数	位置	类型	必选	描述
auth	body	object	y	认证对象
name	body	string	y	超级租户账号
password	body	string	y	超级租户密码

返回参数

参数	位置	类型	必选	描述
token	body	object	y	token对象
tenant_id	body	string	y	租户ID号
auth_token	body	string	y	认证token

请求示例代码

def get_token(deviceip,name,password):
	try:
		headers={'Content-Type':'application/json'}
		data={
			"auth": {
				"name": name,
				"password": password
			}
		}
		post_url='https://%s:11111/v1/auth/tokens'%deviceip
		request = requests.post(url=post_url,headers=headers,json=data,verify = False)
		request_text=json.loads(request.text)
		token_text=request_text['data']['token']['auth_token']
	except Exception as err:
		raise err
	else:
		return token_text

2、获取集群在线用户数量接口

GET https://<VDC ip>/v1/user_groups

简介
获取指定用户组的基本信息，包括用户组ID、用户组名称、描述、父组ID、是否启用、区域名、策略组名、角色名

请求参数

参数	位置	类型	必选	描述
group_id	Path	Int	Y	用户组ID
page_size	Path	Int	Y	每页显示的数量
page	Path	Int	Y	显示的页数

响应参数

参数	位置	类型	必选	描述
id	Body	Int	Y	用户组ID
name	Body	String	Y	用户组名称
note	Body	String	Y	描述
group_id	Body	Int	Y	所属用户组ID
enable	Body	Int	Y	是否启用 1是 0否
area_name	Body	String	Y	区域名
grpolicy	Body	String	Y	策略组名
role_names	Body	String	Y	角色名列表

响应示例

{
	"error_code":0,
	"error_message":"Operation succeeded. ",
	"data":
	{
		"total_count":"2",
		"list":
		[
			{
				"id":-1,
				"name":"Default Group",
				"note":"System protected,unable to be deleted",
				"group_id":-100,
				"enable":0,
				"area_name":"\u5f85\u5206\u914d\u533a\u57df",
				"grpolicy":"Default policy set",
				"role_names":"c"
			}
		]
	}
}

请求示例代码

def get_online_user_info(deviceip,token):
	try:
		headers={'Content-Type':'application/json','Auth-Token':token}
		get_url='https://%s:11111/v1/users?group_id=-100&page_size=10&page=1&user_state=online'%deviceip
		request = requests.get(url=get_url,headers=headers,verify = False)
		value_text=request.text
	except Exception as err:
		raise err
	else:
		return value_text

def sort_online_user_info(value_text):
	try:
		value_dict={}
		value_json=json.loads(value_text)
		value_dict['Online_Users_Number']=[value_json['data']['total_count'],'#','']
	except Exception as err:
		raise err
	else:
		return value_dict

本示例可以获取到当前在线用户数量的监控指标，并用于后续在PRTG和Zabbix上进行展示。

3、获取VMP集群汇总性能信息

GET /v1/vtp?vtp_id=3

简介
获取VMP集群的集群信息，包括集群的主机、cpu、网卡、虚拟机、存储、内存数据。

请求参数

参数	位置	类型	必选	描述
vtp_id	Path	Int	Y	VMP控制器 ID，根据添加的顺序，第一个VMP集群的vtp_id=1

响应参数

参数	位置	类型	必选	描述
cluster	Body	Object	Y	集群信息
cpu	Body	Object	Y	CPU信息
net	Body	Object	Y	网卡信息
host	Body	Object	Y	主机信息
vm	Body	Object	Y	虚拟机信息
stg	Body	Object	Y	存储信息
mem	Body	Object	Y	内存信息
total	Body	Int	Y	主机数量

响应示例

{
    "error_code": 0,
    "data": {
        "cluster": {
            "cluster_num": 1,
            "is_cluster": 0
        },
        "is_graphics_cluster": 0,
        "cpu": {
            "ratio": "0.64",
            "used": "22127.616",
            "total": "34574.4"
        },
        "version": "VMP 5.4.2_B \nVMP5.4.0_B-2019-11-26_18:30:00\nupdate=1",
        "net": {
            "receive": 894928,
            "send": 56412,
            "total": 951340
        },
        "host": {
            "offline": 0,
            "cnt": 1,
            "online": 1
        },
        "vm": {
            "on": 27,
            "vgpu_off": 0,
            "off": 125,
            "vgpu_on": 0,
            "cnt": 152,
            "vgpu_cnt": 0
        },
        "stg": {
            "itl": 1,
            "ratio": "0.44",
            "vs": 1,
            "used": 1745930420224,
            "ext": 0,
            "total": 3994554466304,
            "cnt": 2
        },
        "mem": {
            "ratio": "0.67",
            "used": 68899549184,
            "total": 103079215104
        }
    },
    "total": 2
}

请求示例代码

def get_vmp_cluster_info(deviceip,token):
	try:
		headers={'Content-Type':'application/json','Auth-Token':token}
		get_url='https://%s:11111/v1/vtp?vtp_id=1'%deviceip
		request = requests.get(url=get_url,headers=headers,verify = False)
		value_text=request.text
	except Exception as err:
		raise err
	else:
		return value_text

def sort_vmp_cluster_info(value_text):
	try:
		value_dict={}
		value_json=json.loads(value_text)
		value_dict['System_Version']=value_json['data']['data']['version'].replace('\n','')
		value_dict['CPU_Useage']=[float(value_json['data']['data']['cpu']['ratio'])*100,'%',3,-1,70,-1,80]
		value_dict['Memory_Useage']=[float(value_json['data']['data']['mem']['ratio'])*100,'%',3,-1,70,-1,80]
		value_dict['Storage_Useage']=[float(value_json['data']['data']['stg']['ratio'])*100,'%',3,-1,80,-1,85]
		value_dict['VMs_ON_Counts']=[value_json['data']['data']['vm']['on'],'#','']
		value_dict['VMs_Total_Counts']=[value_json['data']['data']['vm']['cnt'],'#','']
		value_dict['Physical_Servers_Online_Counts']=[value_json['data']['data']['host']['online'],'#','']
		value_dict['Physical_Servers_Offline_Counts']=[value_json['data']['data']['host']['offline'],'#',3,-1,0,-1,1]
		value_dict['Network_Total_Send_Speed']=[round(int(value_json['data']['data']['net']['send'])*8/1024/1024,2),'Mbps','']
		value_dict['Network_Total_Receive_Speed']=[round(int(value_json['data']['data']['net']['receive'])*8/1024/1024,2),'Mbps','']


	except Exception as err:
		raise err
	else:
		return value_dict

本示例可以获取到当前集群的CPU、内存等各种性能监控指标，并用于后续在PRTG和Zabbix上进行展示。

4、获取指定主机信息

GET /v1/vtp/host?vtp_id=3&host_id=xxx

简介
获取指定VMP集群上的指定主机信息。

请求参数

参数	位置	类型	必选	描述
vtp_id	Path	Int	Y	VMP控制器 ID
host_id	Path	String	Y	主机ID

响应参数

参数	位置	类型	必选	描述
host_ip	Body	String	Y	IP地址
running_vms	Body	Int	Y	运行中的虚拟机数量
cpu_ratio	Body	Int	Y	CPU使用率
mem_ratio	Body	Int	Y	内存使用率

响应示例

{
    "error_code": 0,
    "error_message": "",
    "data": {
        "host_ip": "10.70.50.5",
        "running_vms": 20,
        "cpu_ratio": 57,
        "mem_ratio": 44
    }
}

请求示例代码

def get_server_info(deviceip,token,host_id):
	try:
		headers={'Content-Type':'application/json','Auth-Token':token}
		get_url='https://%s:11111/v1/vtp/host?vtp_id=1&host_id=%s'%(deviceip,host_id)
		request = requests.get(url=get_url,headers=headers,verify = False)
		value_text=request.text
	except Exception as err:
		raise err
	else:
		return value_text

def sort_vmp_cluster_info(value_text):
	try:
		value_dict={}
		value_json=json.loads(value_text)
		value_dict['host_ip']=value_json['data']['host_ip']
		value_dict['CPU_Useage']=[float(value_json['data']['cpu_ratio']),'%',3,-1,70,-1,80]
		value_dict['Memory_Useage']=[float(value_json['data']['mem_ratio']),'%',3,-1,70,-1,80]
		value_dict['VMs_Running_Counts']=[value_json['data']['running_vms'],'#','']


	except Exception as err:
		raise err
	else:
		return value_dict

本示例可以获取到单一物理机的性能指标，并用于后续在PRTG和Zabbix上进行展示。

三、代码使用说明

作者已经上传了PRTG监控系统可用的监控脚本，Zabbix版本大佬们简单改一下输出格式就可以了。

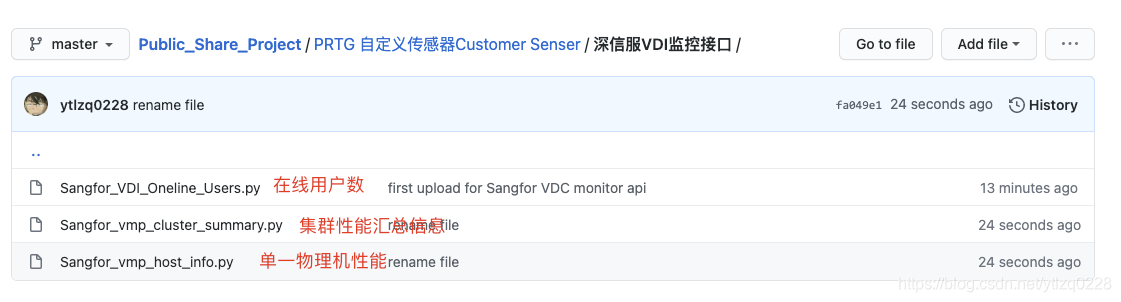

1、Github地址

本文全部代码已经上传Github，地址如下：
Public_Share_Project/PRTG 自定义传感器Customer Senser/深信服VDI监控接口/

2、PRTG添加自定义传感器

先将三个py脚本全部拷贝到PRTG探针传感器的如下目录

C:\Program Files (x86)\PRTG Network Monitor\Custom Sensors\python

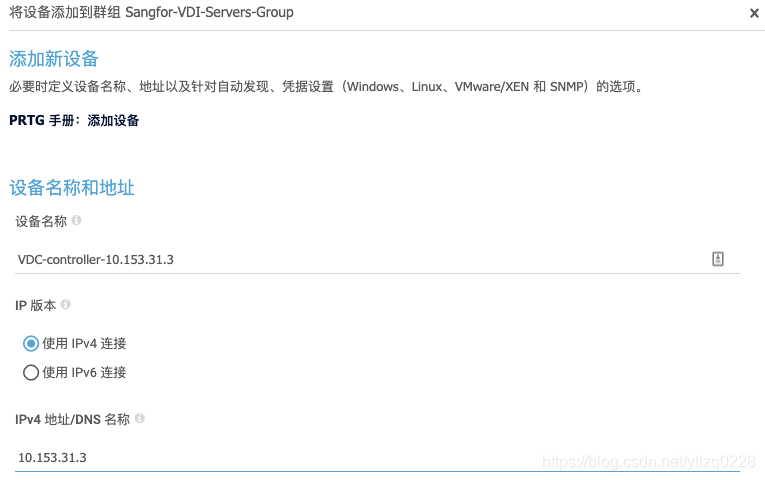

然后，在所有操作之前，我们首先添加一个新的设备，设备IP地址为VDC管理平台的IP地址

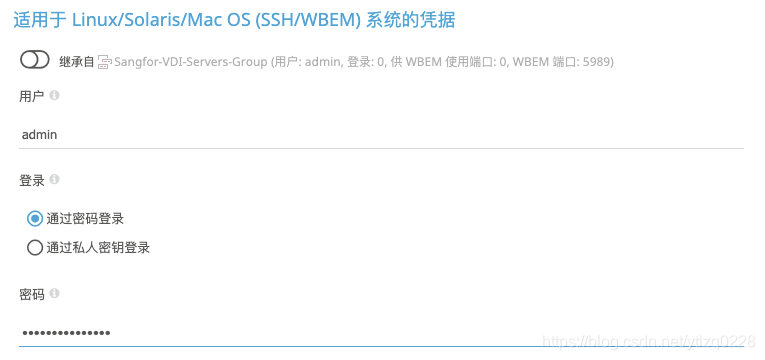

添加设备的时候，配置Linux登录凭据，用户名和密码为VDC管理平台的用户名和密码。

2.1、添加在线用户监控项

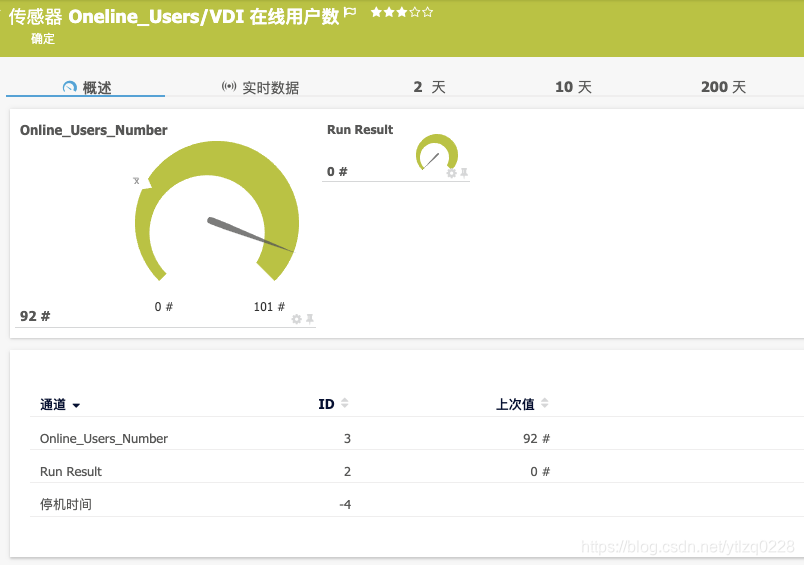

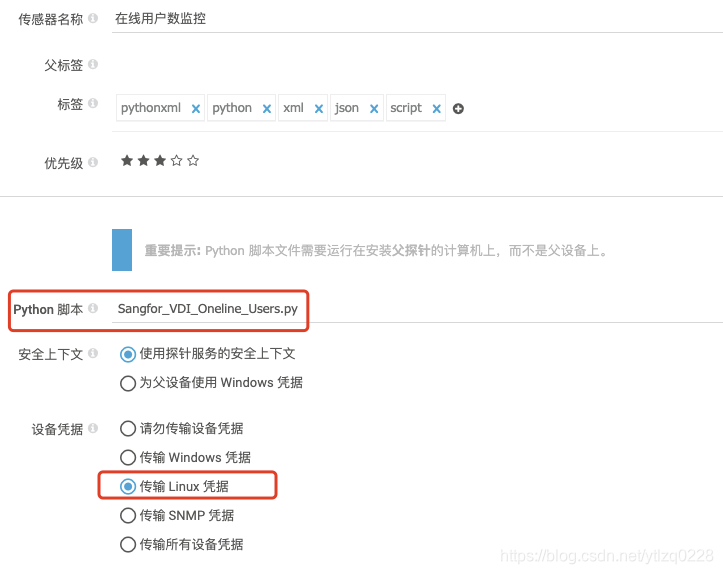

添加一个新的传感器，传感器类型为Python自定义脚本，选中下拉列表里刚才拷贝进去的Sangfor_VDI_Oneline_Users.py脚本，同时勾选传递Linux凭据

稍等一会即可获取到监控数据。

2.2、添加集群性能汇总监控项

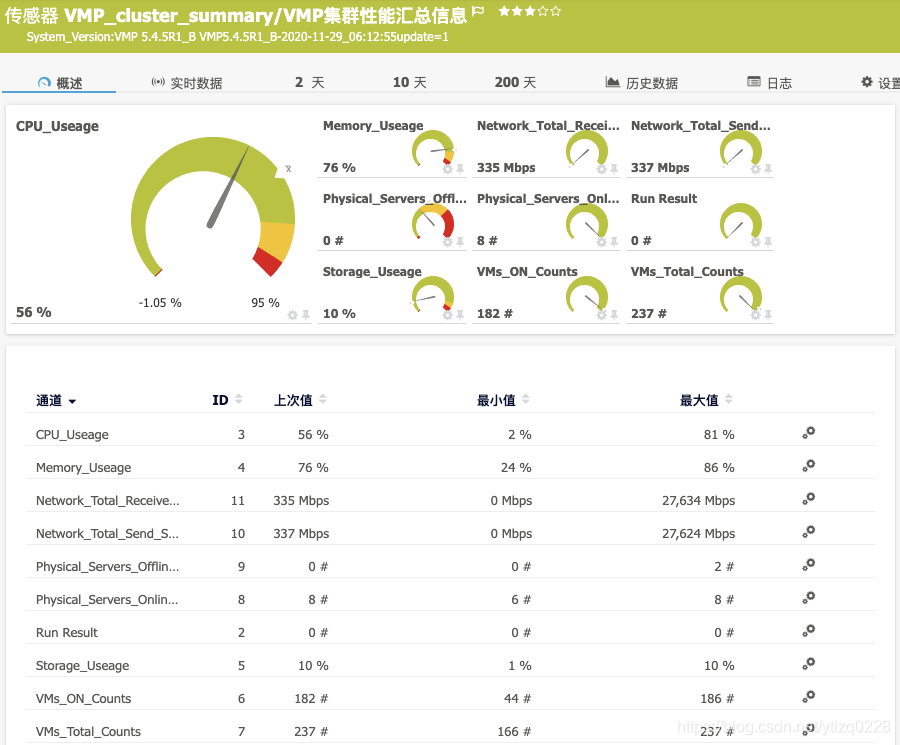

添加一个新的传感器，传感器类型为Python自定义脚本，选中下拉列表里刚才拷贝进去的Sangfor_vmp_cluster_summary.py脚本，同时勾选传递Linux凭据

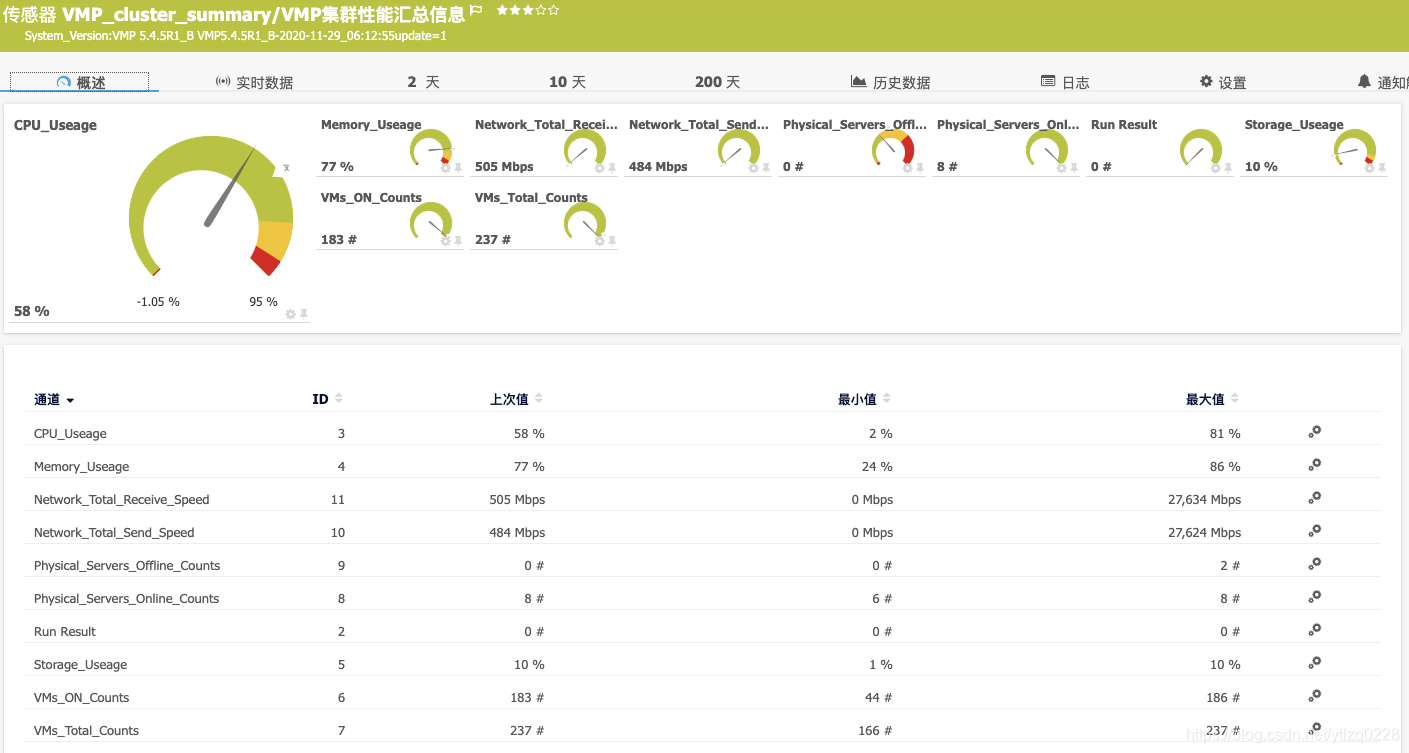

稍等一会即可获取到监控数据。

2.3、添加单一物理机性能监控项

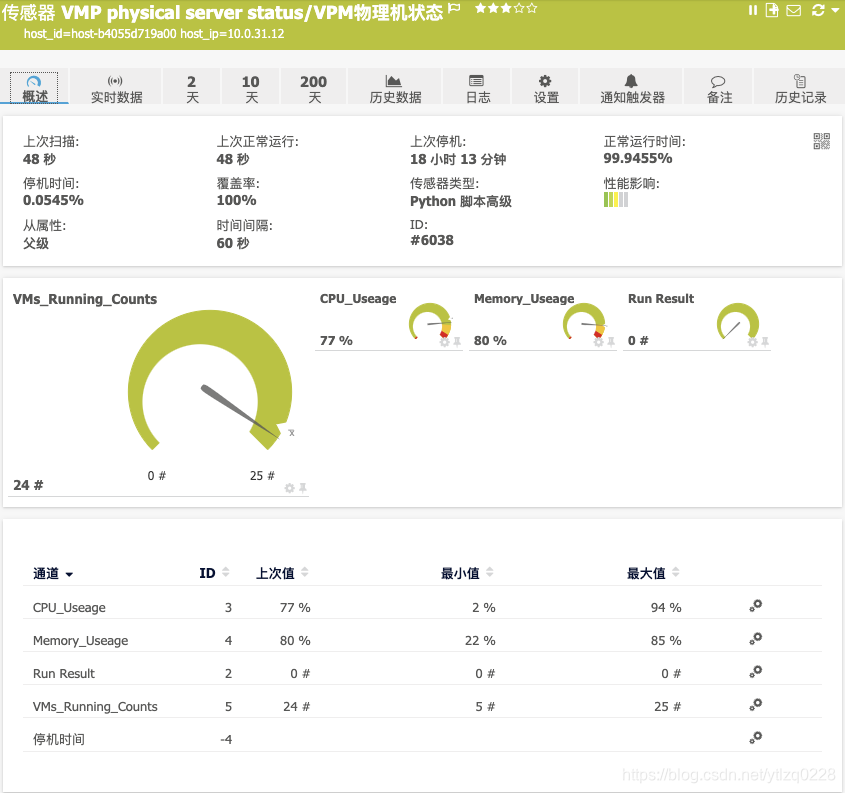

添加一个新的传感器，传感器类型为Python自定义脚本，选中下拉列表里刚才拷贝进去的Sangfor_vmp_host_info.py脚本，勾选传递Linux凭据，同时携带一个自定义参数

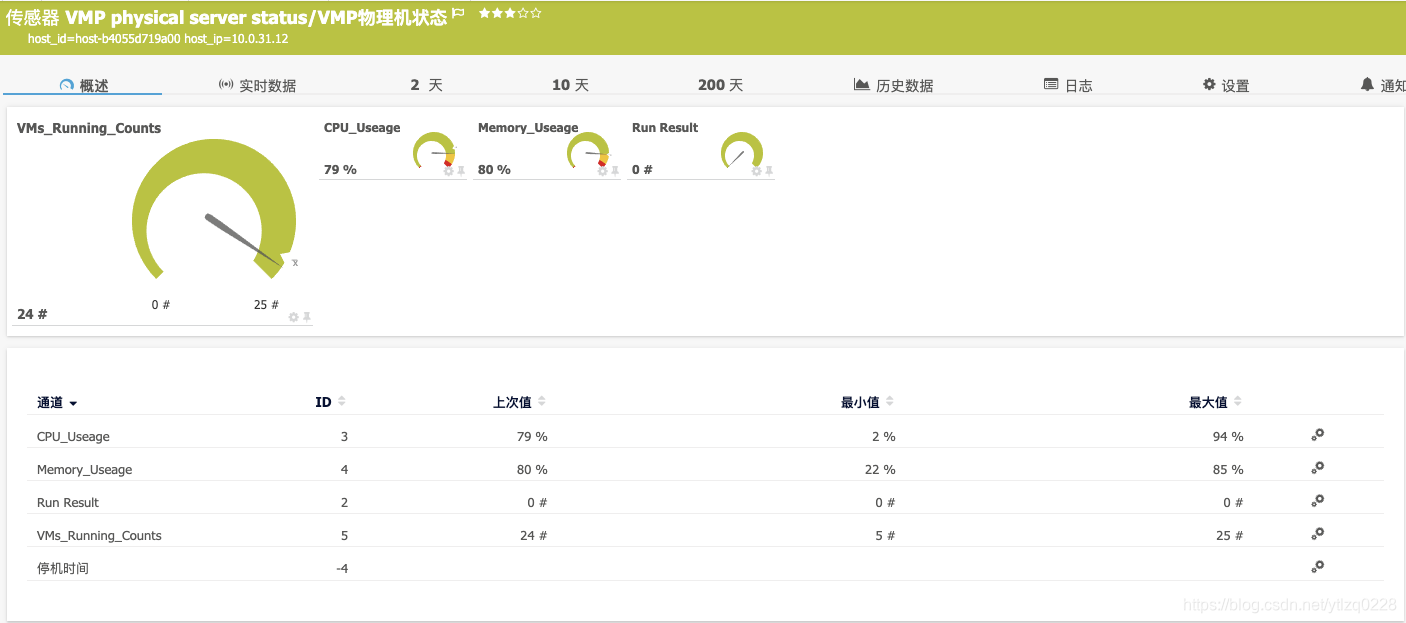

{'host_id':'host-b4055d719a00'}

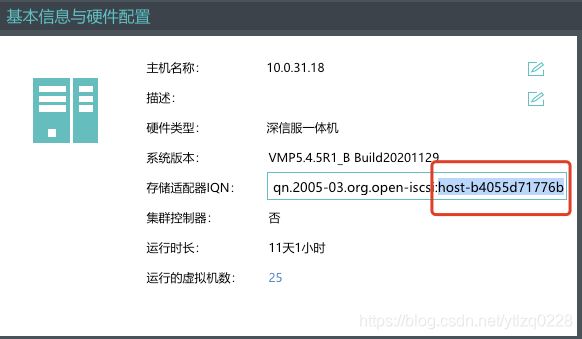

这个host_id在登录VMP管理页面后，可以在查看物理机详情的时候通过iSCSI的IQN发现和获取。


稍等一会即可获取到监控数据。

2.4、添加服务器带外管理监控项

关于带外管理监控项，可以参考博主之前的另一篇文章。
【逗老师带你学IT】PRTG获取HUAWEI FusionServer iBMC传感器状态

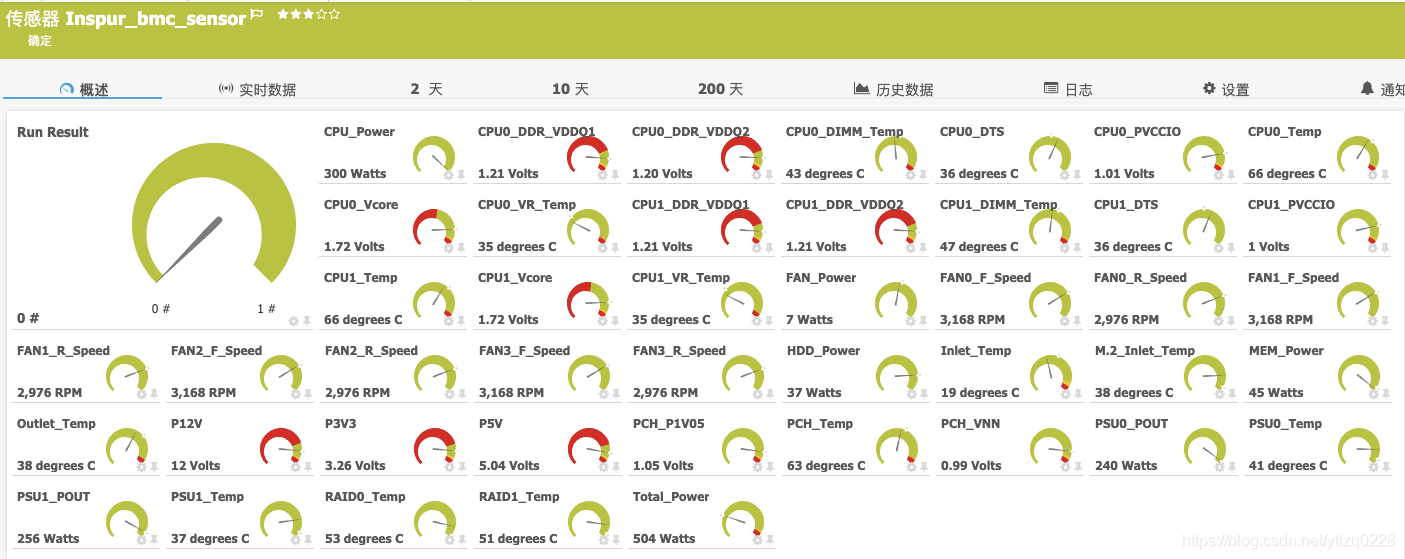

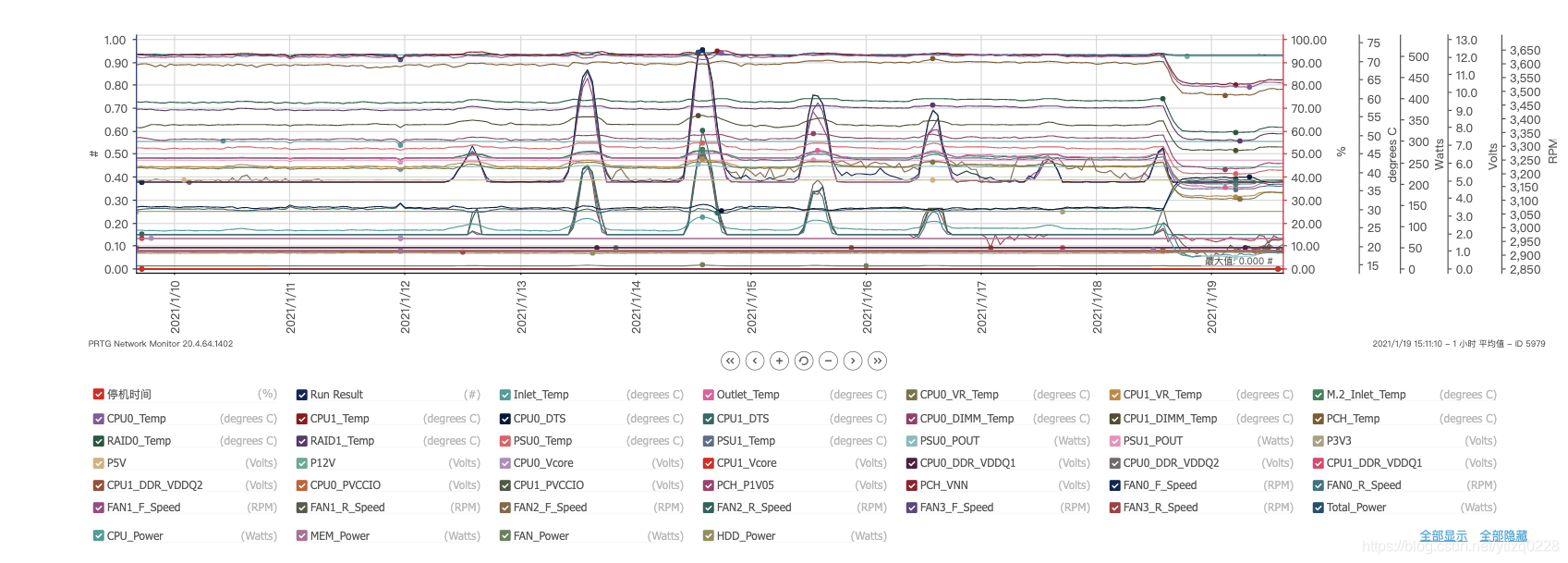

深信服一般OEM浪潮的服务器，都是标准的IPMI接口，本文需要用到的浪潮IPMI监控脚本也已经上传到github，按照之前这篇文章的方式添加传感器就可以了。

3、PRTG运行Python脚本的传参

刚才细心的读者可能发现，我们在创建设备的时候填入了一个linux凭据，并且勾选了将linux凭据传递给python脚本。那么这两个字段的数据在脚本中是如何获取的呢。

我们来看一下python脚本的前几行，这里通过linuxloginusername字段获取linux凭据的登录名，通过linuxloginpassword字段获取linux登录凭据的密码。

data = json.loads(sys.argv[1])
deviceip = data['host']
name=data['linuxloginusername']
password=data['linuxloginpassword']

除了这两个字段，PRTG在运行Python脚本的时候还会传递更多的参数。所有参数以json结构体的形式传递给Python脚本。
以下是笔者抓到的PRTG给Python脚本传递的参数示例。各位同学在今后编写自定义脚本的时候。可以灵活的使用这些系统传递参数。

{
"momopersistent":"",
"fastcount":"0",
"lastuptime":"0",
"hostv6":"",
"writeresult":"0",
"blockedsens":"",
"reqmsginterval":"60",
"tlsexplicit_default":"",
"tlsexplicit_imap":"",
"uptimecount":"0",
"canlinux":"0",
"isexesensor":"0",
"mutexname":"",
"reboot":"44127.3734878588",
"usednstime":"0",
"pythonscript":"save_log.py",
"tlsexplicit_port":"",
"inerror":"1",
"sensorid":"4935",
"ipversion":"0",
"tlsexplicit_smtp":"",
"params":"{'host_id':'host-b4055d719a00'}",
"host":"172.16.0.22",
"usewindowsauthentication":"0",
"simulate":"0",
"timeout":"59",
"tlsexplicit_ftp":"",
"lastmsg":"#O2",
"notonpod":"0",
"tlsexplicit_pop3":"",
"linuxloginusername":"admin",
"linuxloginpassword":"123"
#如果此前勾选传递windows凭据，这里会变化为windowsloginusername和password字段
}

搞定！
