ADF4159外围环路滤波器环路带宽的确定

1、环路带宽与环路特性的关系

环路带宽与相位噪声、系统稳定性、锁相环锁定时间有关系。

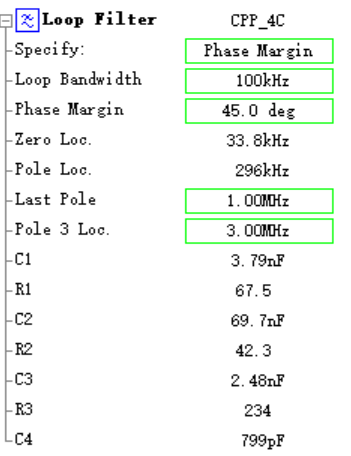

在ADIsimPLL软件的仿真中，环路带宽与相位裕量的设置位置如下图。

调整Loop Bandwith与Phase Margin即可。

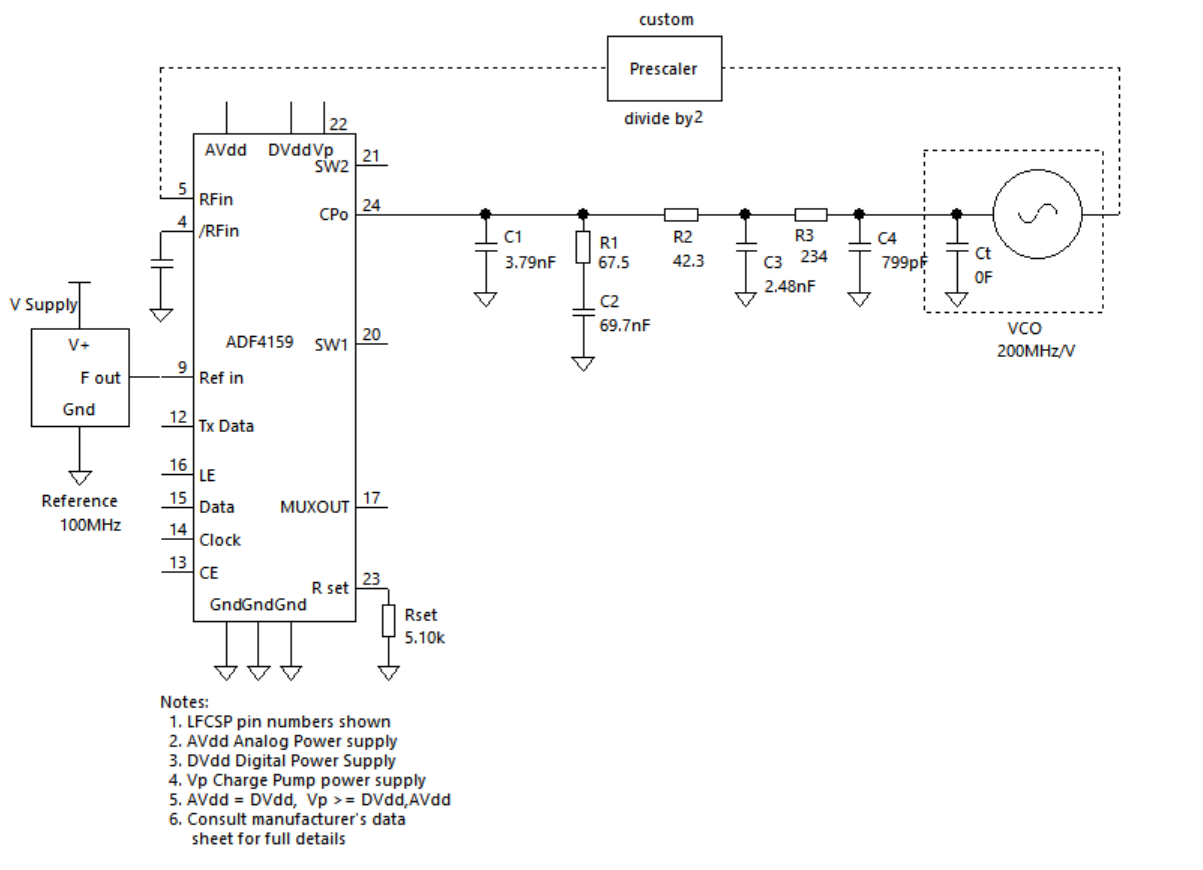

仿真所使用的电路原理图如下图所示，系统分析频率在2.4GHz。

2、仿真

2.1保持相位裕量45°不变，改变环路带宽。

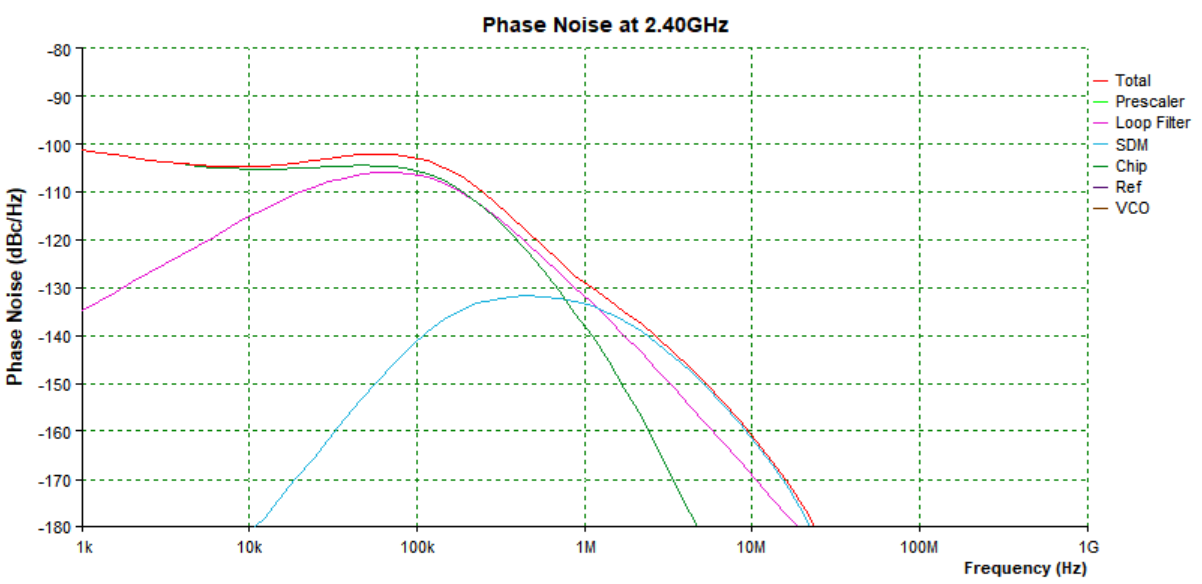

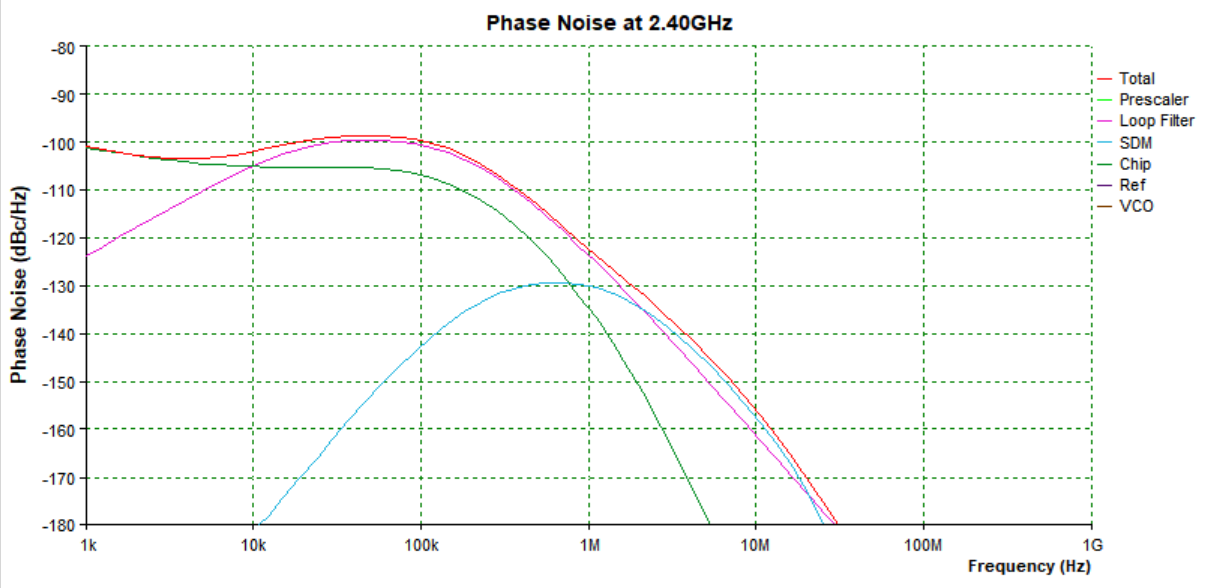

下图为100KHz下环路带宽对系统噪声的影响。

下图为500KHz下环路带宽对系统噪声的影响。

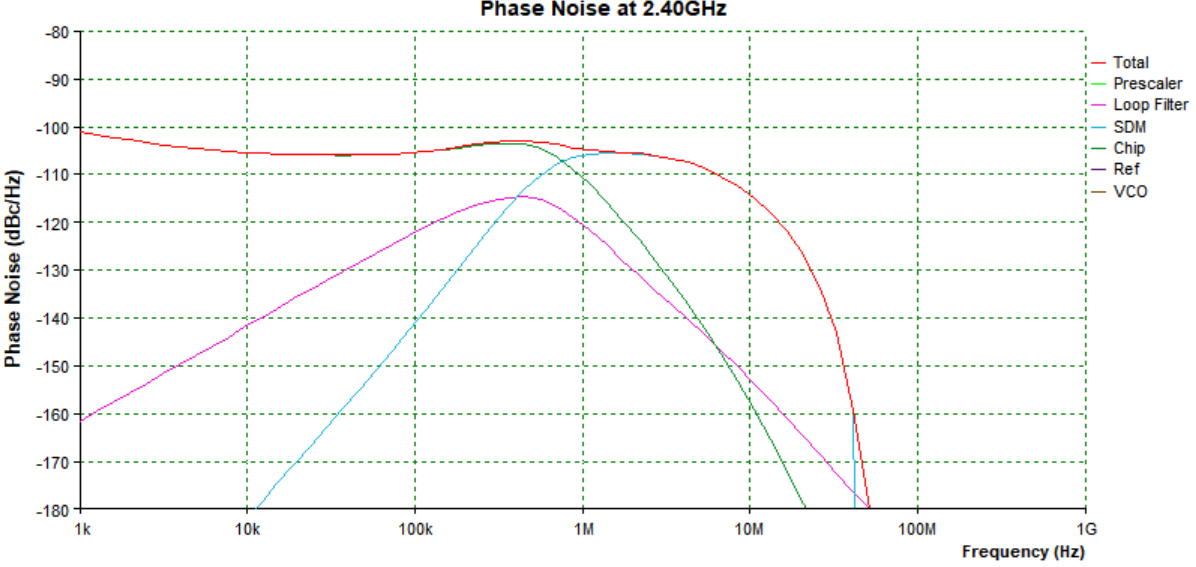

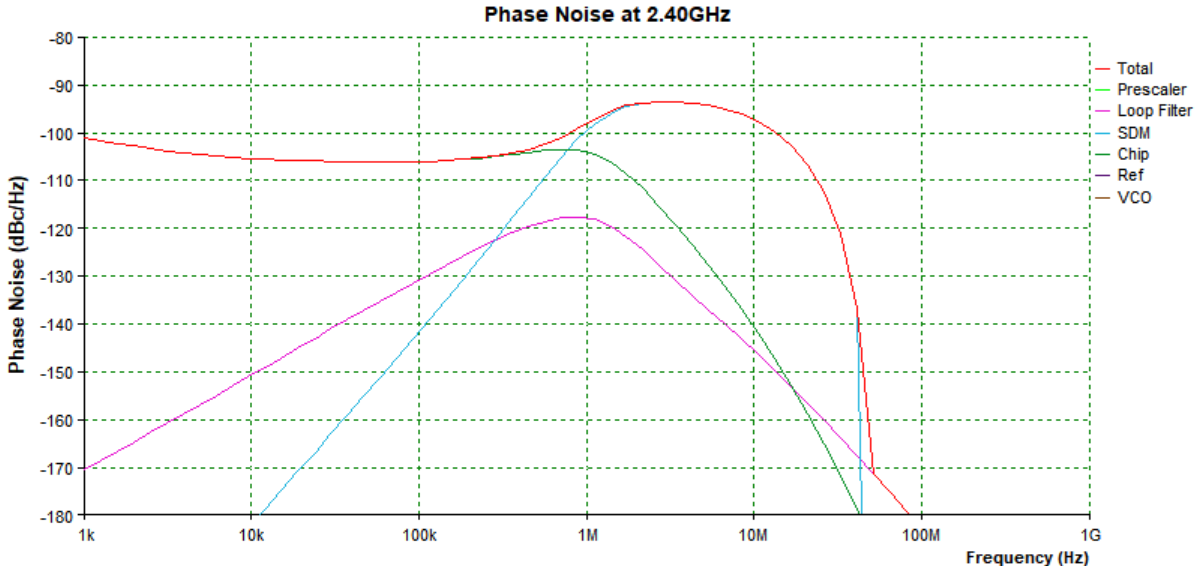

下图为1MHz下环路带宽对系统噪声的影响。

分析：环路带宽逐渐增加，VCO相位噪声逐渐降低。

2.2保持相位裕量45°不变，改变环路带宽，观察系统锁定时间。

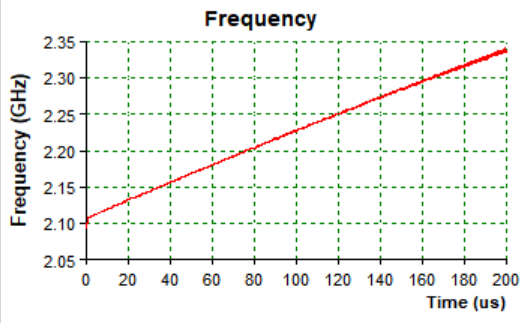

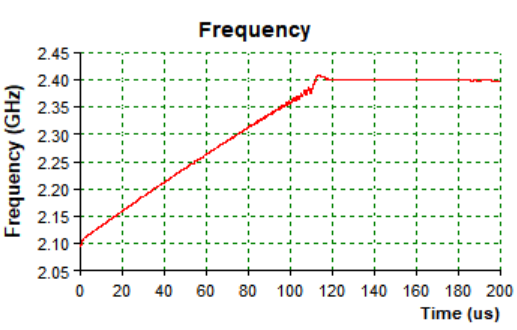

下图为100KHz下环路带宽对系统锁定时间的影响。

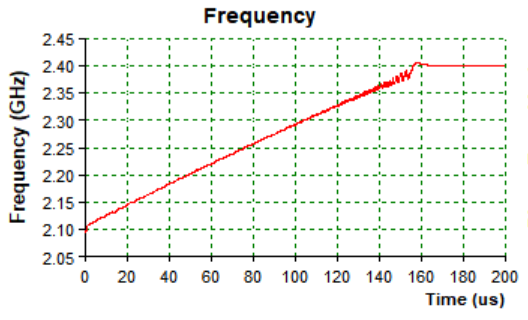

下图为500KHz下环路带宽对系统锁定时间的影响。

分析：环路带宽逐渐增加，系统锁定时间逐渐降低。

总结：随着环路带宽的增加，系统的锁定时间逐渐缩短。这意 味着环路的带宽在一定程度上代表了锁相环的响应速度。环路带宽越宽，可以使得环路更快锁定，但是环路带宽过宽，系统稳定性将变差。

2.3保持环路带宽100KHz不变，改变相位裕量，观察环路噪声。

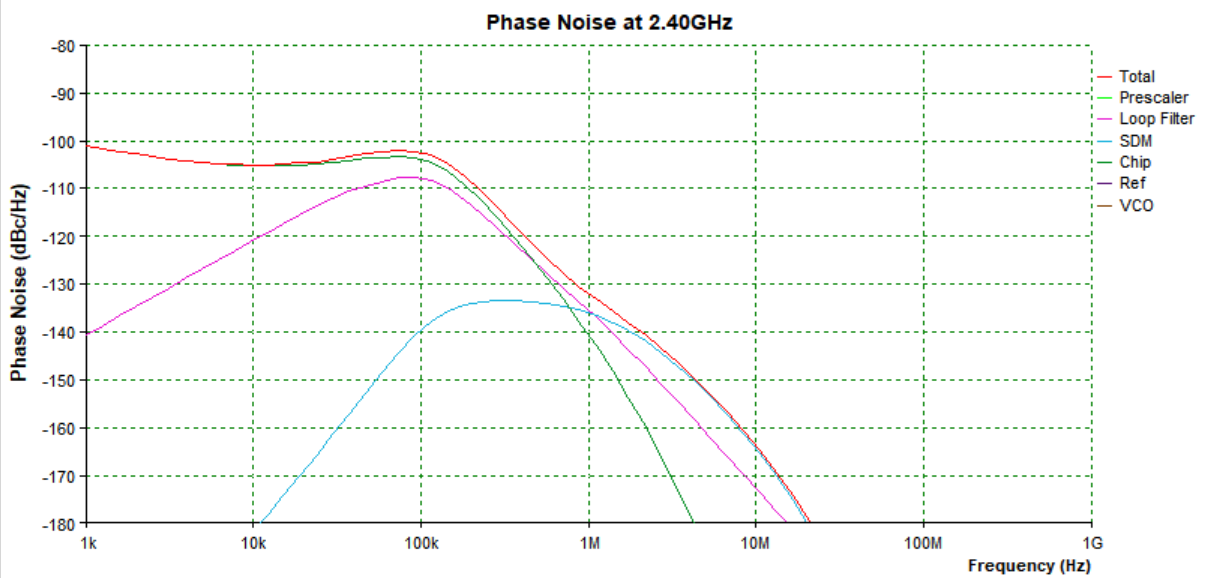

下图为相位裕量45°下对环路噪声的影响。

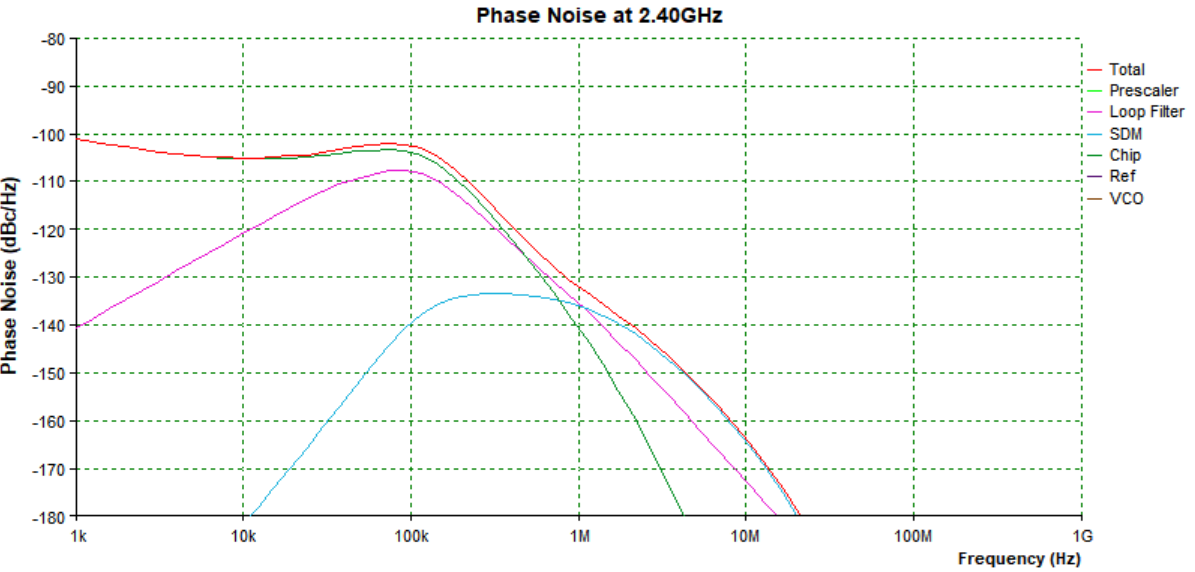

下图为相位裕量55°下对环路噪声的影响。

下图为相位裕量65°下对环路噪声的影响。

分析：从仿真结果可以看出，环路相位裕量的增大会导致环路相位噪声的恶化，影响系统的稳定性。因此，为了获得更好的系统稳定性，通常需要较大的相位裕度。

2.3保持环路带宽100KHz不变，改变相位裕量，观察系统锁定时间。

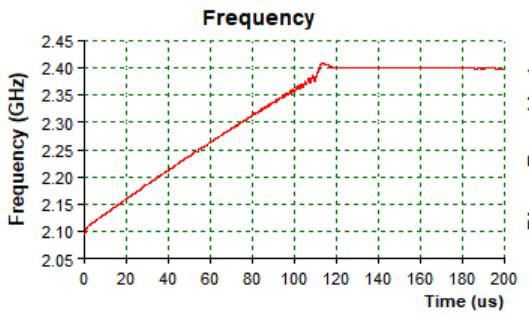

下图为相位裕量45°下对系统锁定时间的影响。

下图为相位裕量55°下对系统锁定时间的影响。

下图为相位裕量65°下对系统锁定时间的影响。

分析：结果表明，系统的锁定时间随相位裕量的增大而增大，但相位裕量与系统的稳定性有关。其值越低，系统稳定性越差，但锁定时间会变快。相位裕量的值越大，系统越稳定，系统的阻尼振荡越小，但是会增大环路的锁定时间，设计时要综合衡量相位裕量的选取，一般是 40～55°之间。

3、总结

相位裕量与环路带宽的选择要综合环路噪声、锁定时间、系统稳定性来确定。

4、参考文献

L波段调频连续波雷达射频前端的设计与实现——杨 朔
