Powerdesigner16撰画ER图

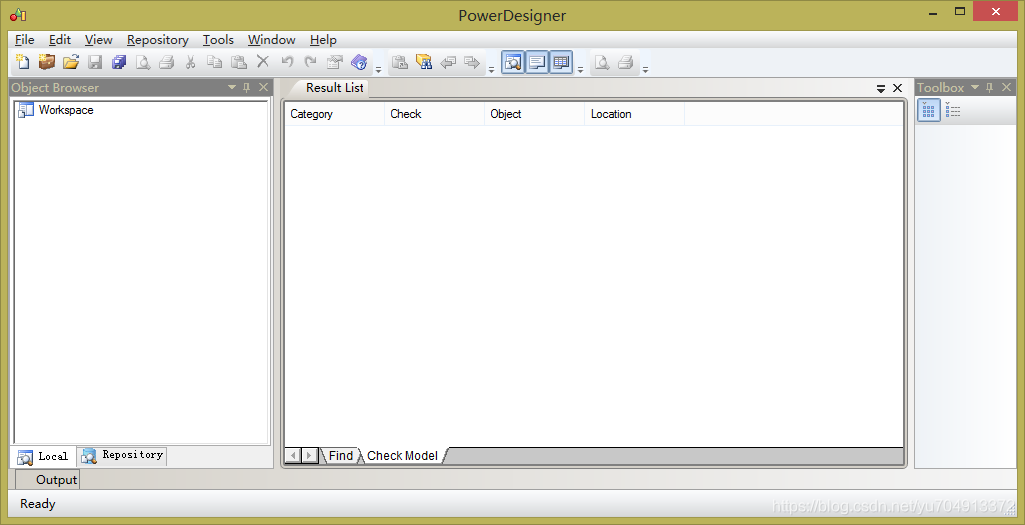

1. 打开powerdesigner16，打开之后如图所示：



1. 新建模型，如图所示：

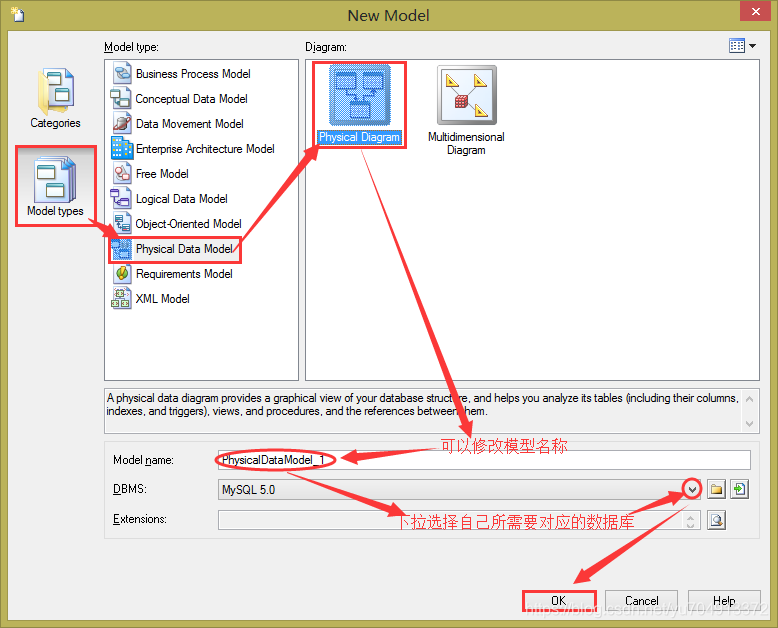

1. 选择新模型，如图所示：

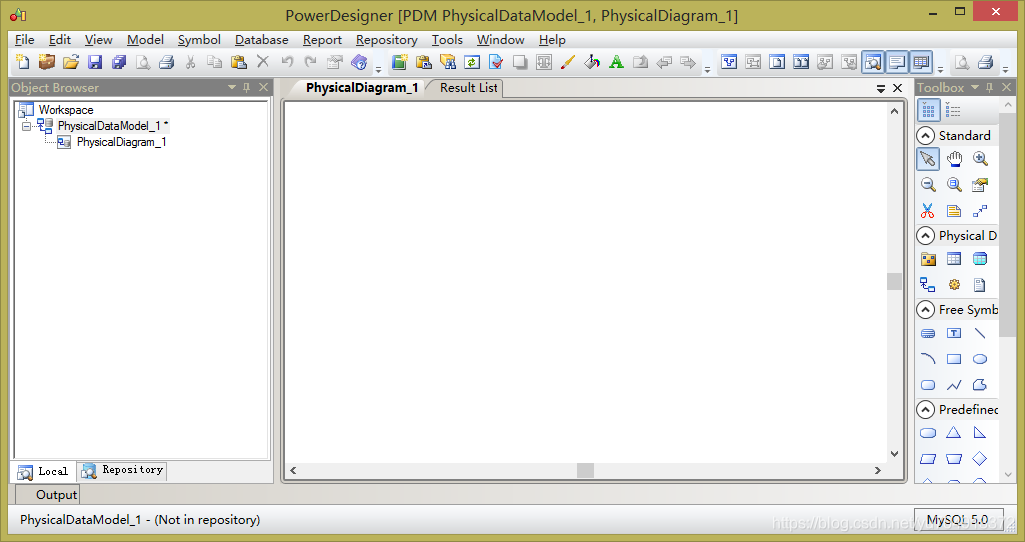

1. 编辑界面

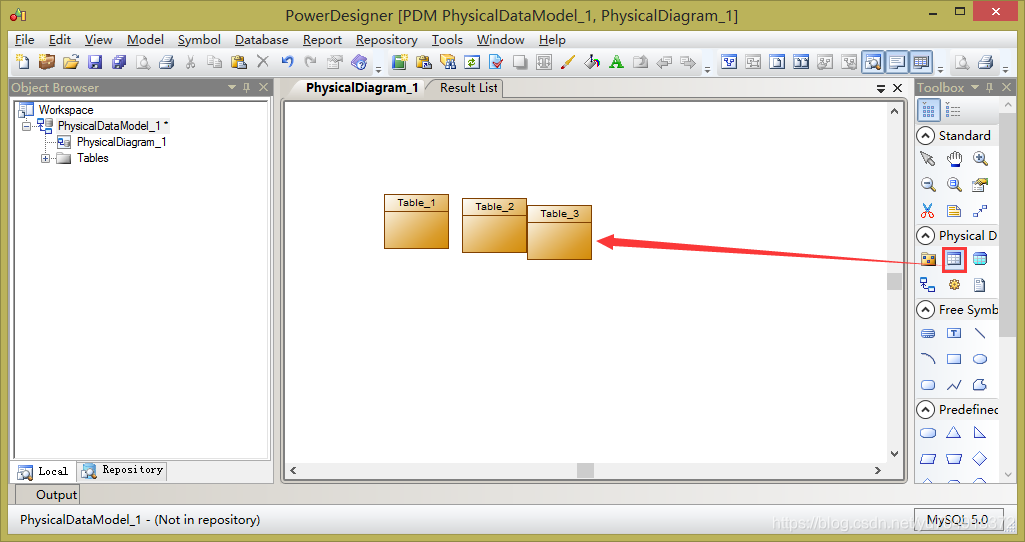

1. 创建表结构

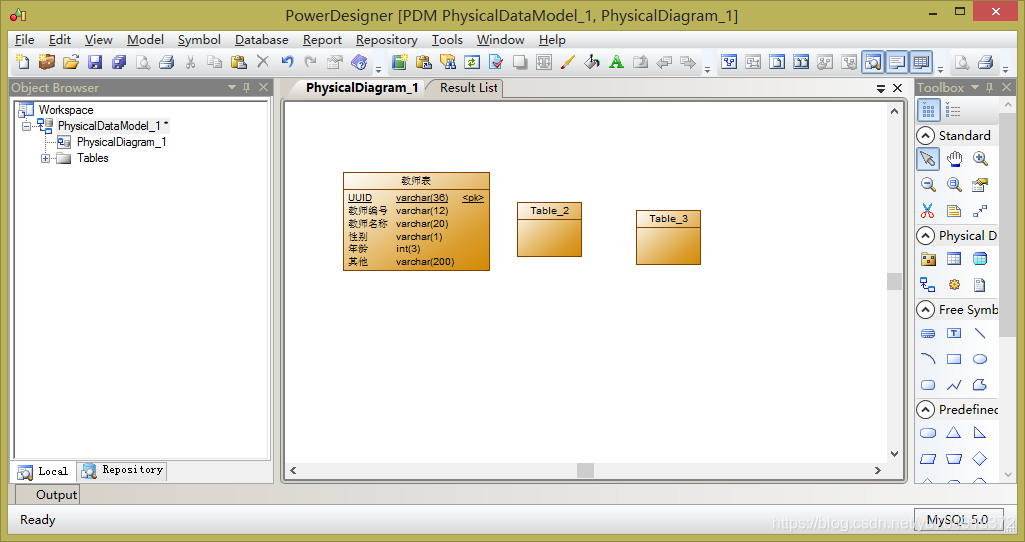

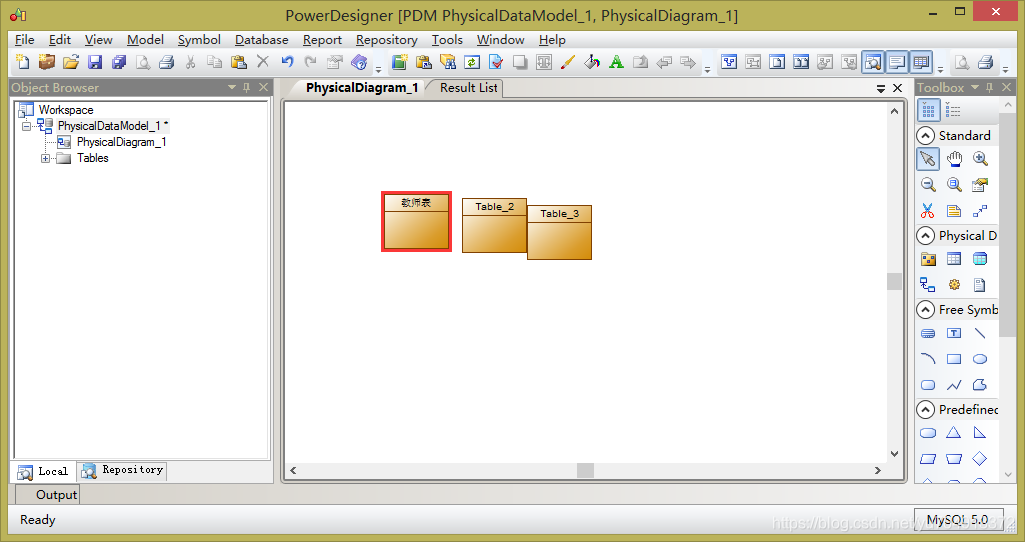

选取工具栏上边创建新表的小图标（此时鼠标指针形状将会变为一个小表格的样式），将鼠标移动到工作区，点击鼠标左键创建表结构，可以连续点击创建多个表，单机鼠标右键释放创建表功能，如图所示：



1. 编辑表结构

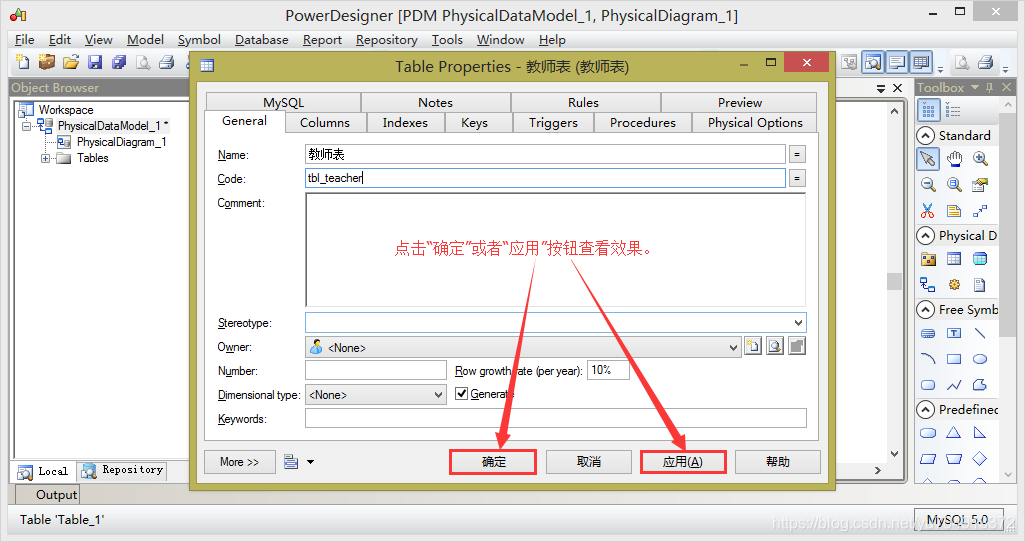

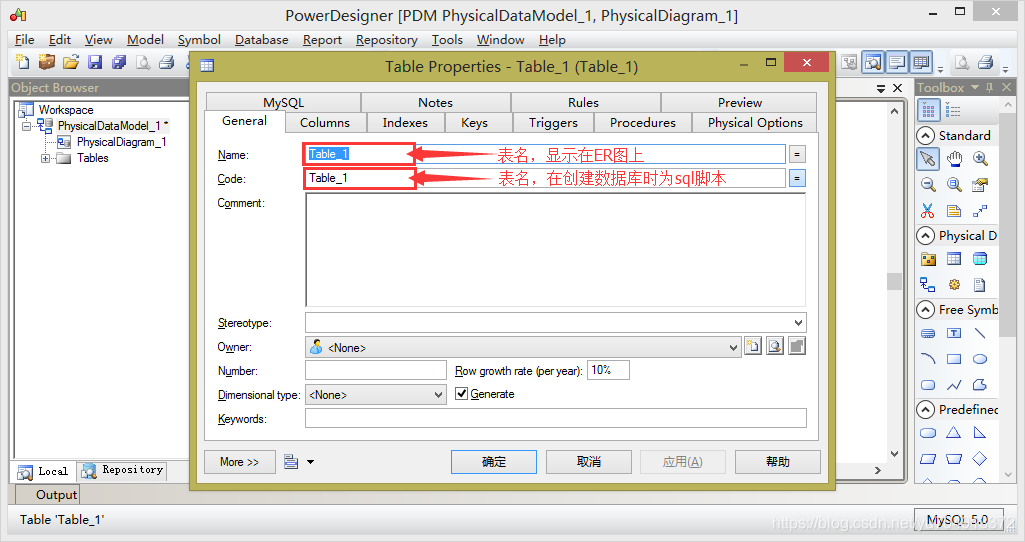

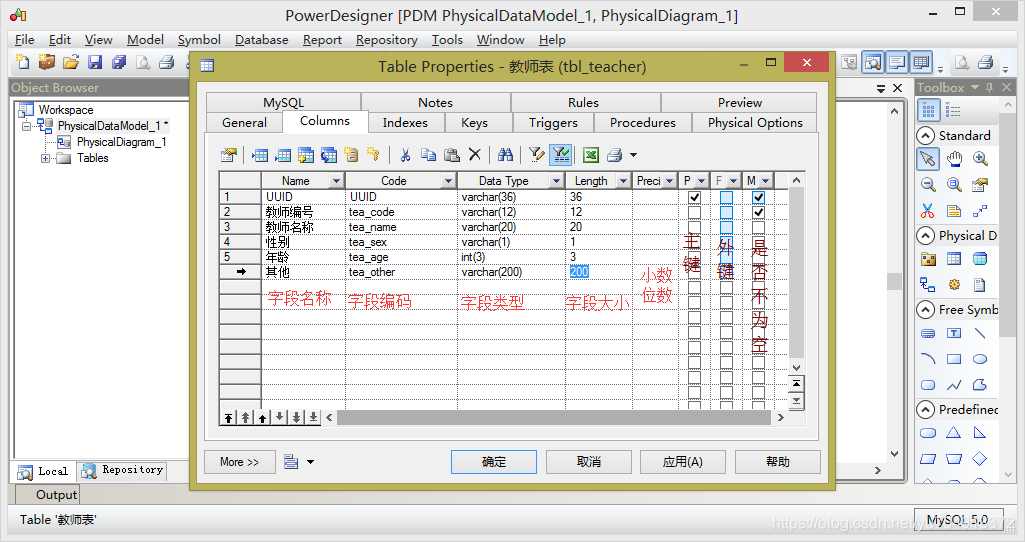

双击编辑表结构，如图所示：

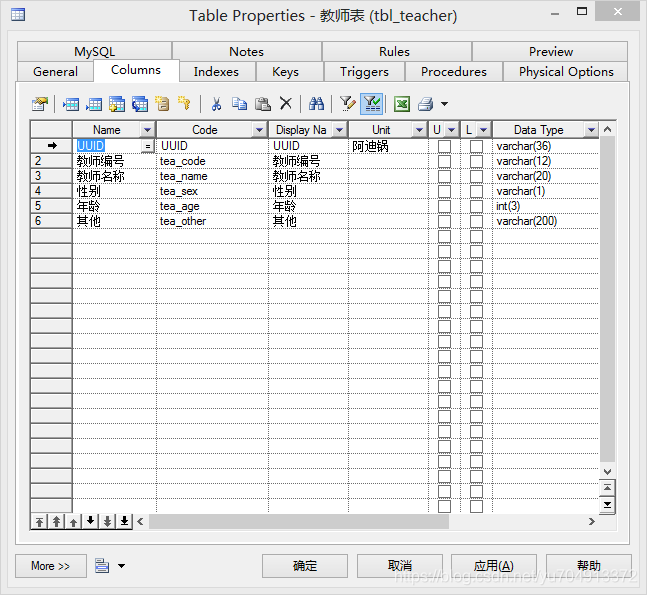

1. 编辑表结构

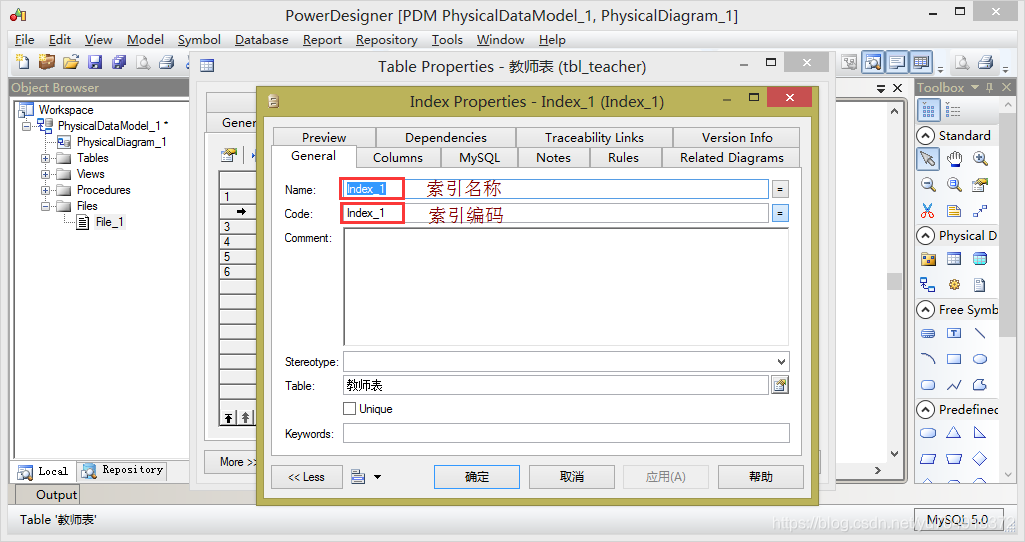

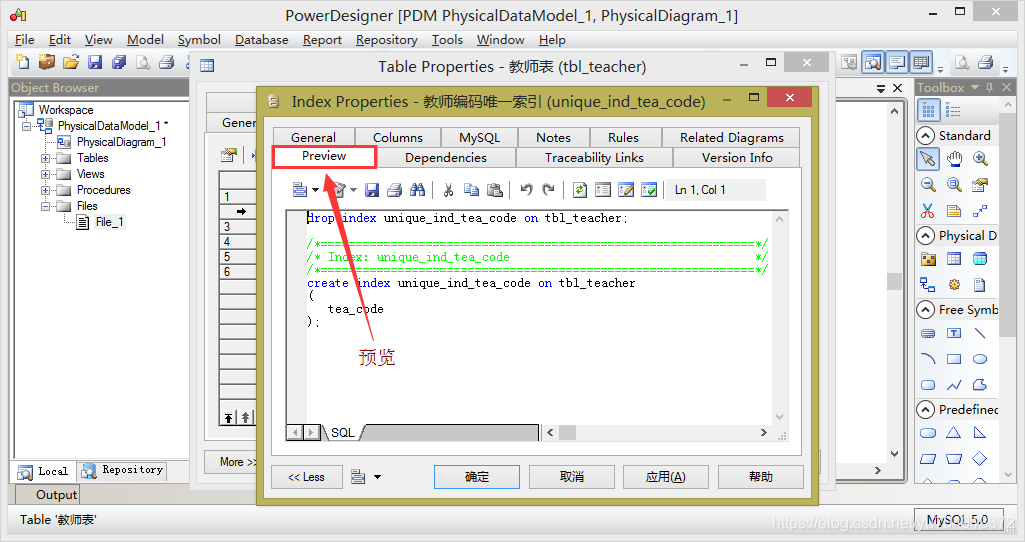

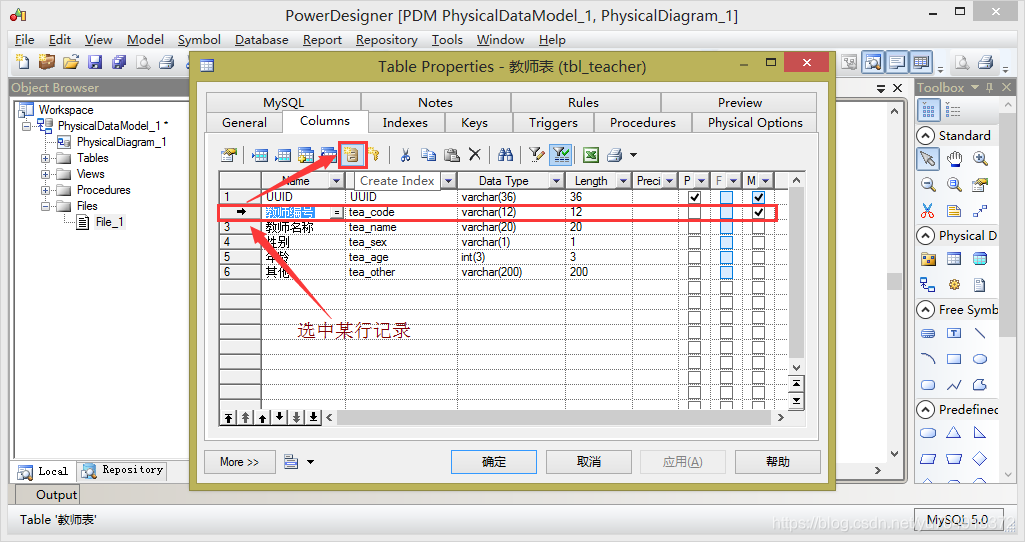

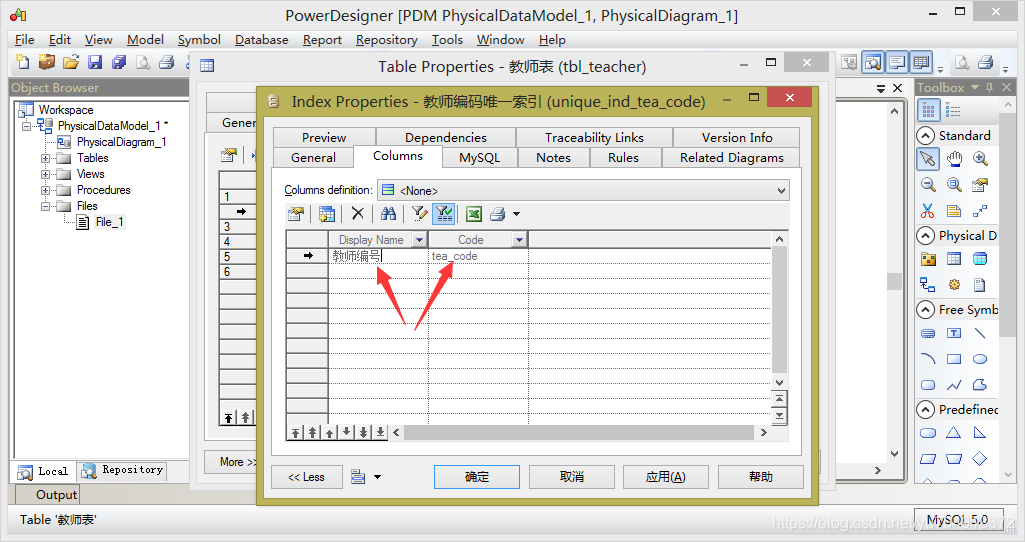

1. 创建索引

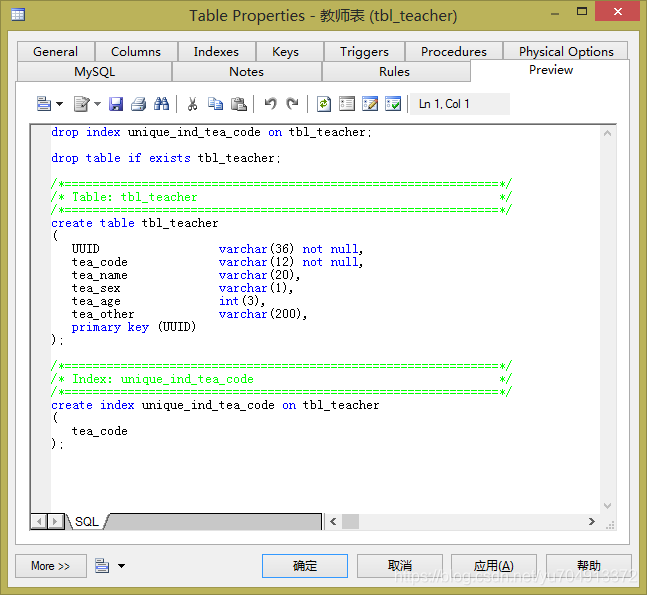

至此，一个表的表结构就创建好了，也能够看到他的执行脚本。

1. 自定义列和过滤器

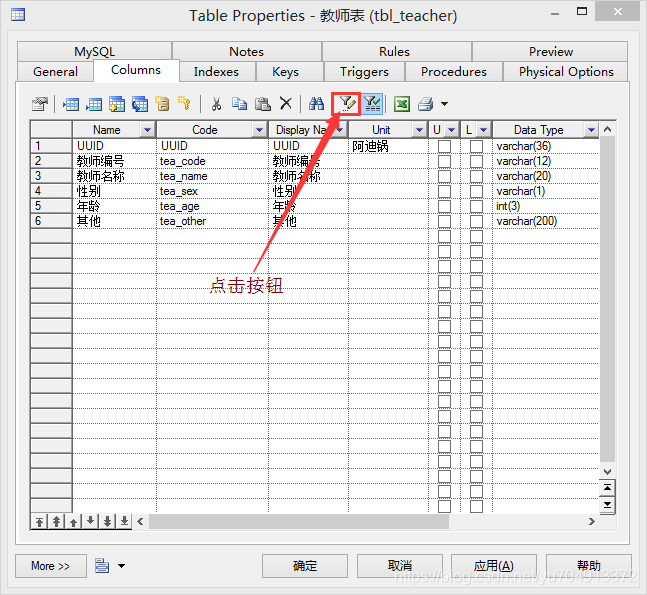

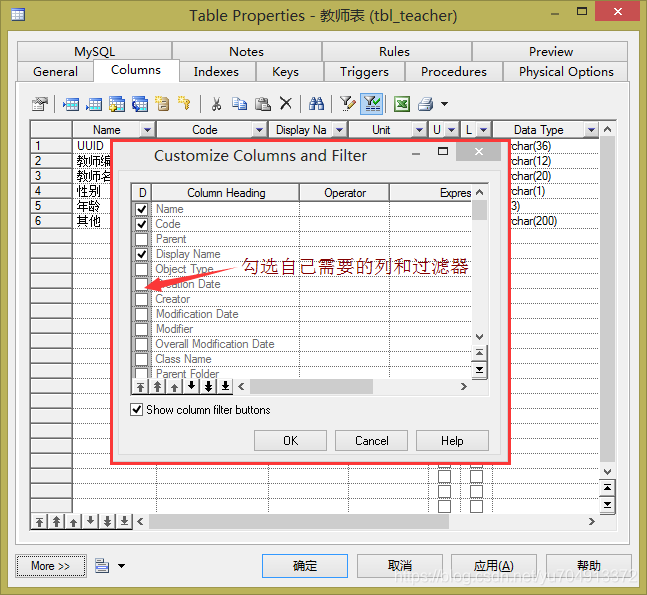

打开自定义列和过滤器面板

勾选结束后，表属性面板会有一定的调整。

1. 创建学生表，教室表，教室教师对应表，创建过程同上。

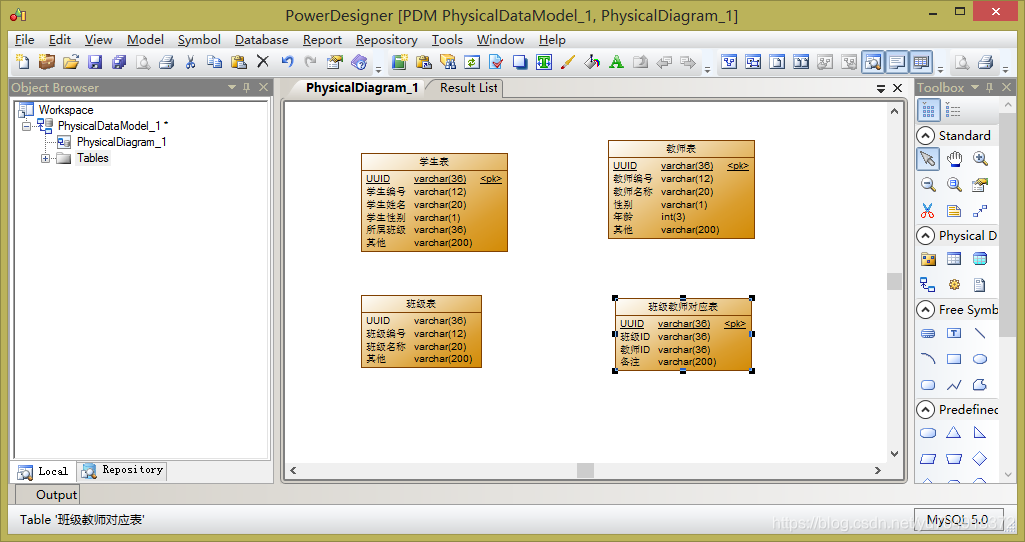

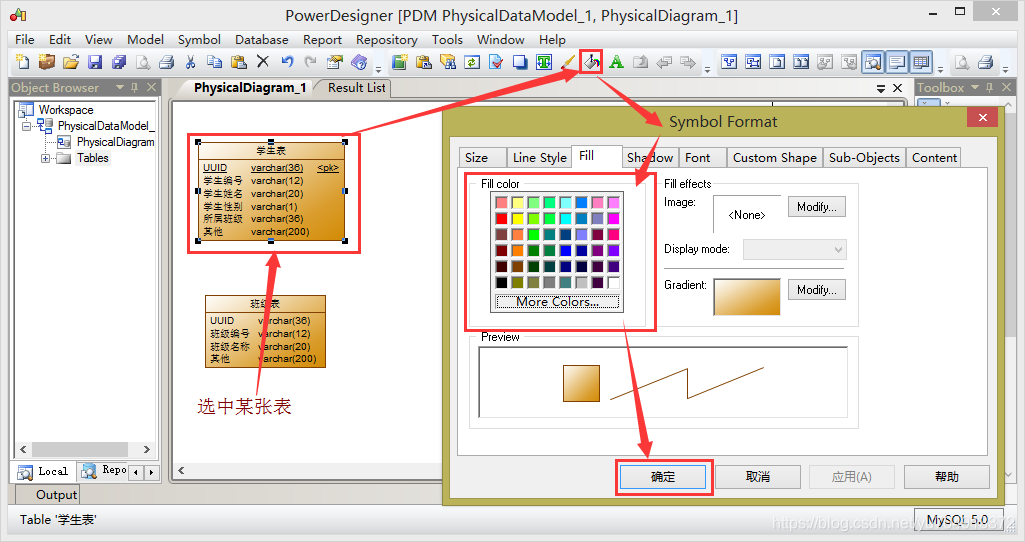

1. 修改表的背景颜色。

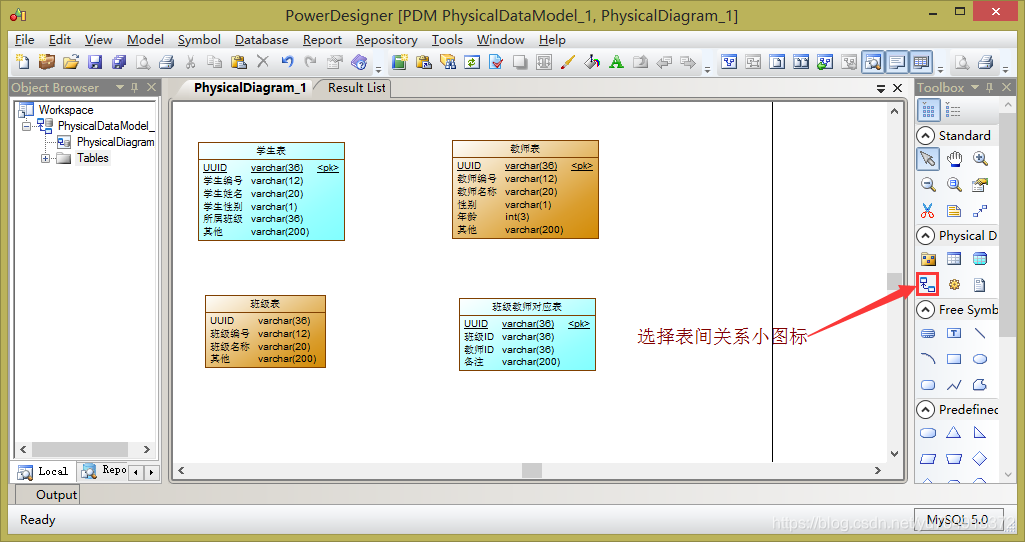

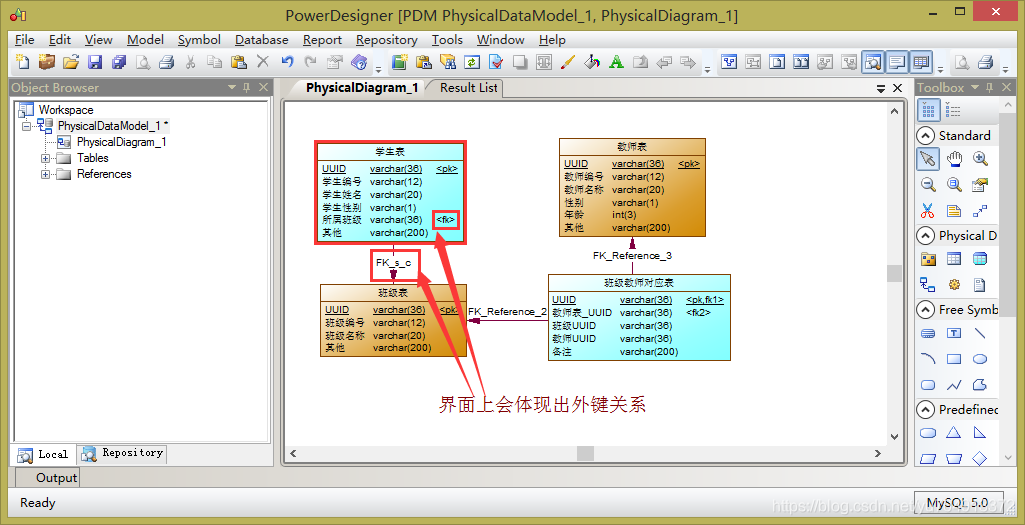

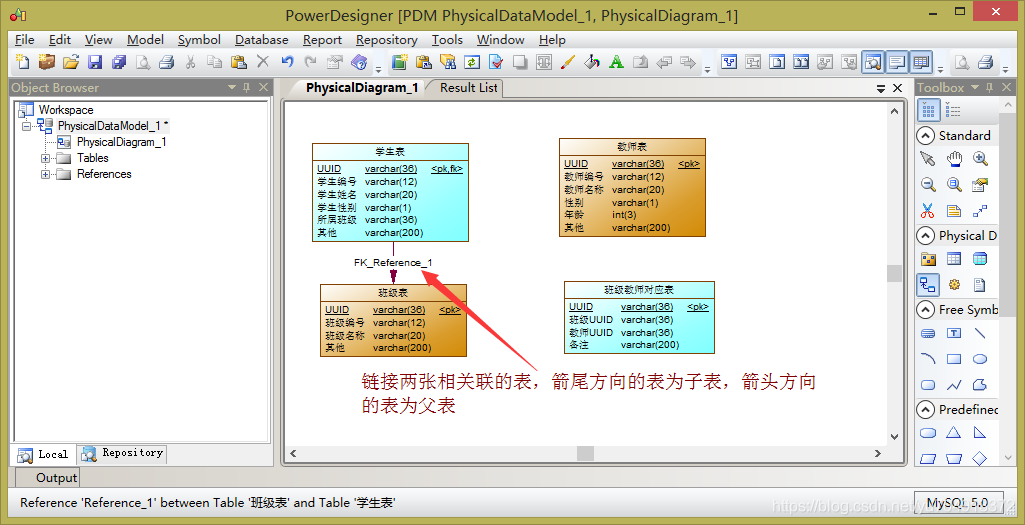

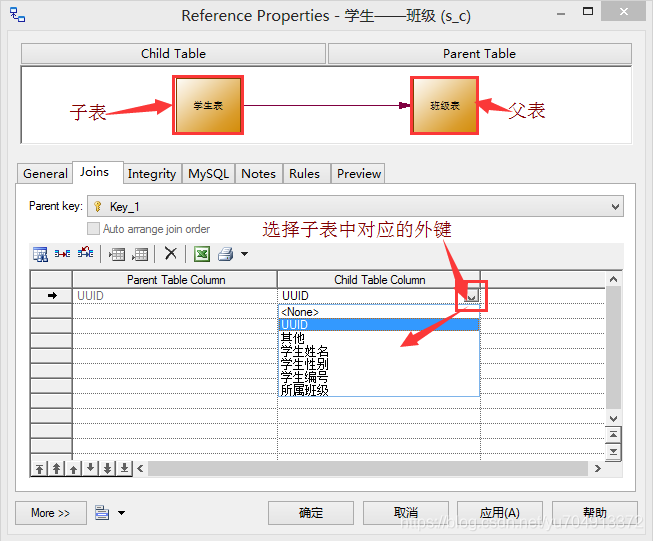

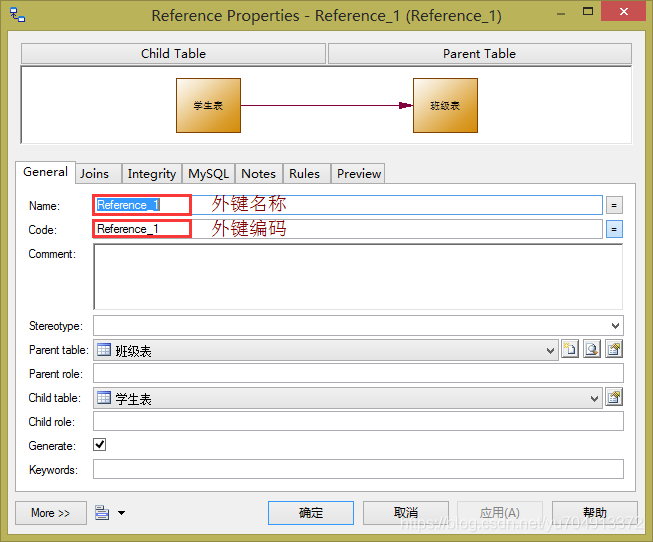

1. 添加表与表之间的连接关系。

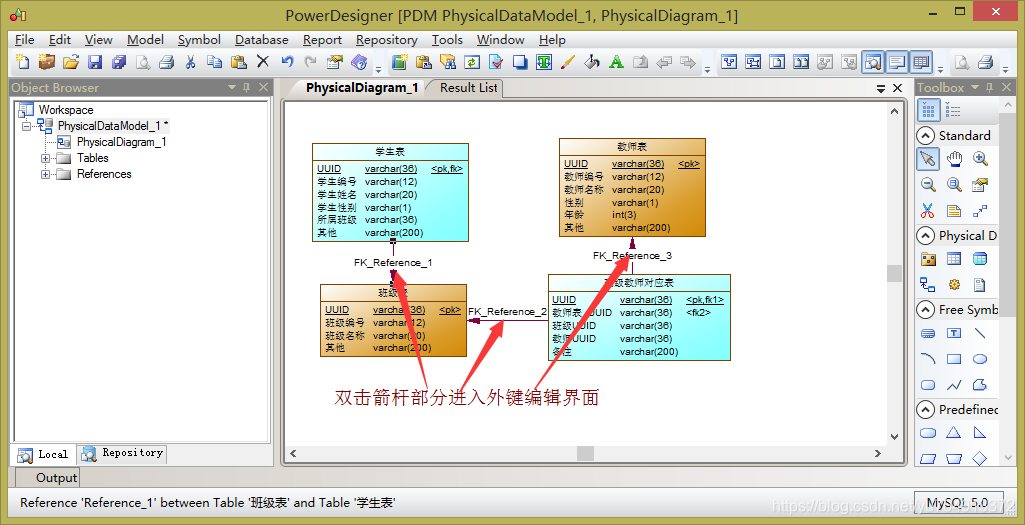

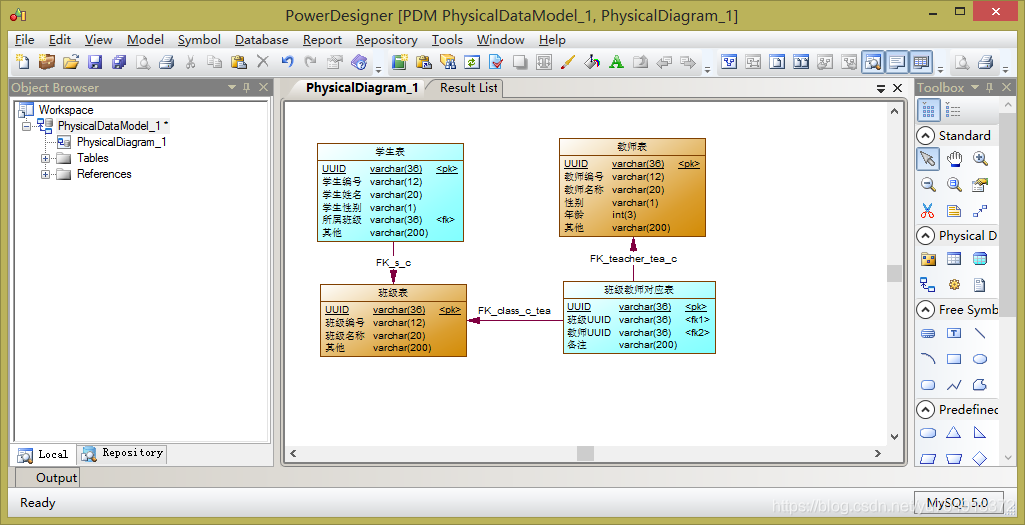

1. 班级教师对应表和教师表的主外键关联以及班级教师对应表和班级表的主外键关联操作过程同上，如图所示：

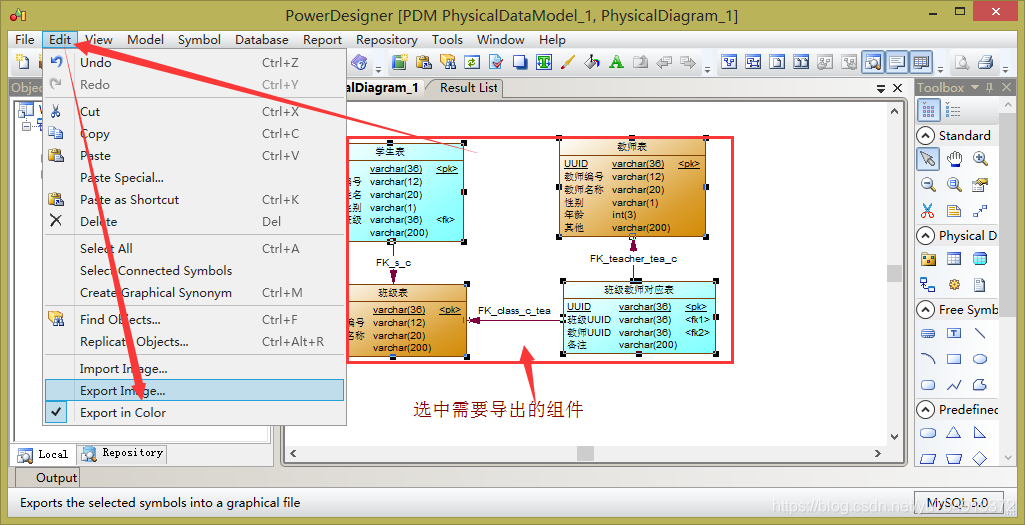

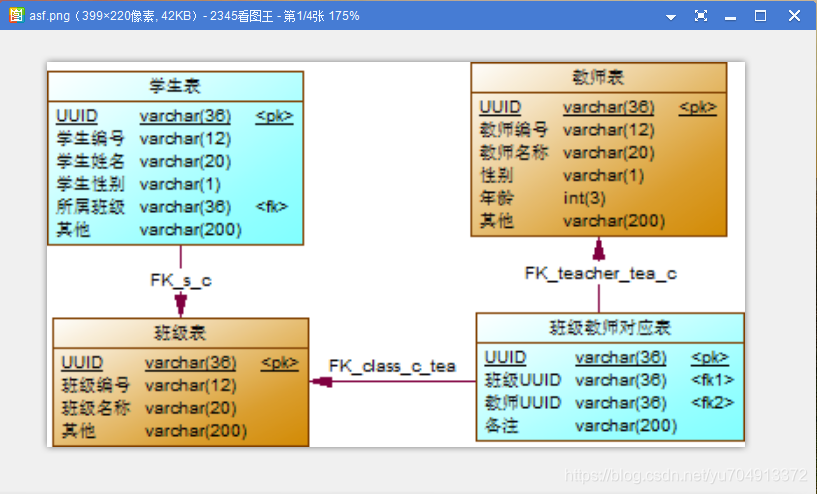

1. 导出为图片。



查看效果：

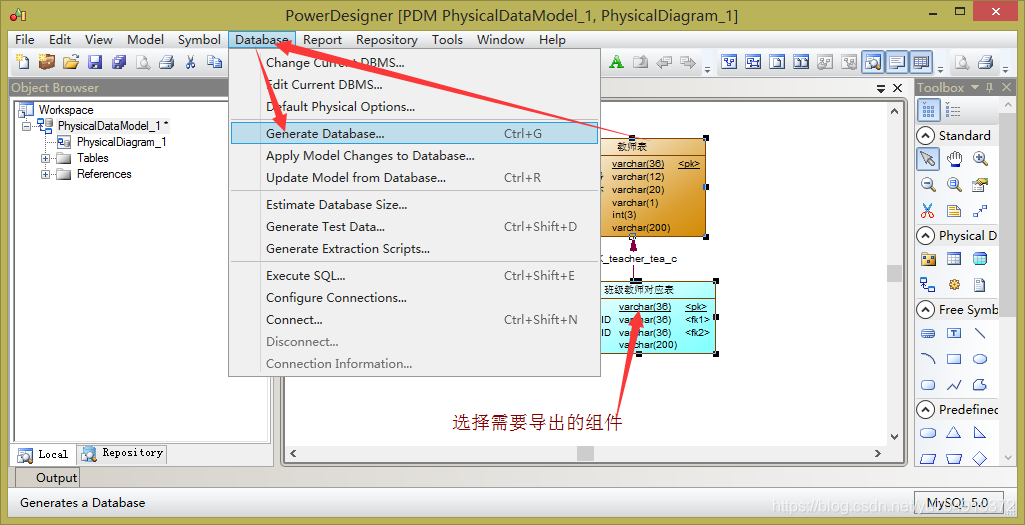

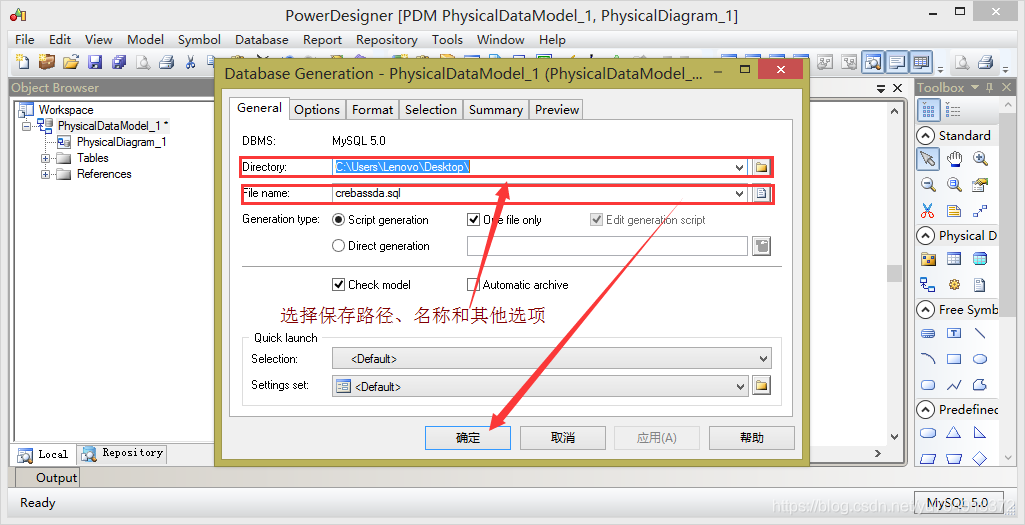

1. 生成sql脚本。

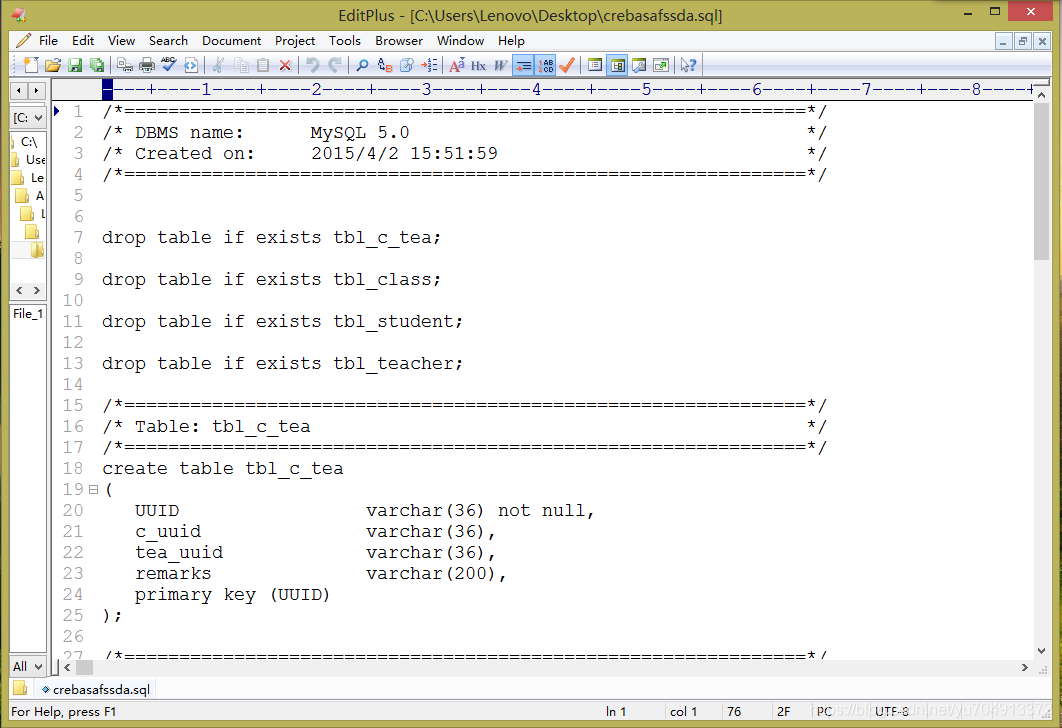

查看sql脚本，如下：

至此使用powerdesigner16来创建数据库表结构的讲解就结束了。
