深度学习口型驱动Visemenet使用小结

说明

我前一篇博客《使用共振峰提取元音音素/从声音生成口型动画》探索了使用共振峰分析元音，然后从元音音素映射到视位的口型驱动方案。当时我就在想，如果能用深度学习法方法从音频直接生成音素流，然后转换成对应视位，不就很容易做口型动画了吗。通过网络检索，发现Visemenet这个方案就是我要的，而且被引用还蛮多的。算是用深度学习生成音素的经典文章。通过阅读论文和代码，我初步熟悉了它的思路。这里来纪录下。

什么是JALI

JALI是英文单词下巴（JAW）和嘴唇（LIP）的合并简写，也是一个动画工具的名字，他们的官网是：https://jaliresearch.com/

看官网资料，他们主要是做口型动画的，他们的主要方法和概念在论文《JALI: An Animator-Centric Viseme Model for Expressive Lip Synchronization》里有介绍。他们通过观察发现，人们发音时的动作有两个重要维度，一是下巴骨骼的运动，二是嘴部肌肉的运动。而不同的说话"风格"，可以通过调整这两个维度从而捕捉到更有表达力的口型。
比如同一个人用不同的情绪来发同一个音素，其口型差距巨大。不同的发音方法对应的嘴唇宽度和下巴位移量都不一样。

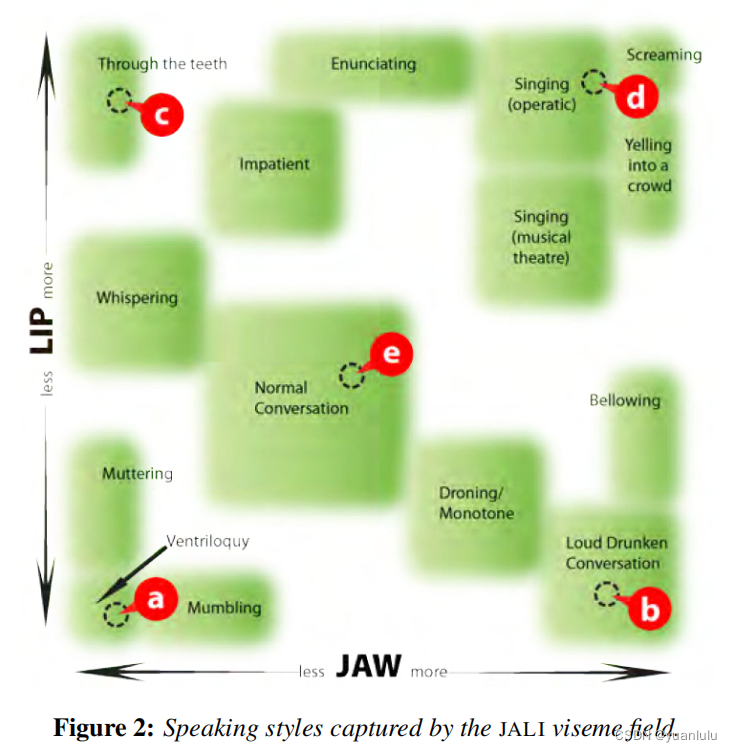

在JALI的坐标轴中，五种风格的发音分布如下。其横坐标是下巴位移，纵坐标是嘴唇形变。

当然，除了下巴和嘴唇宽度，正常的视位口型还是需要的。
JALI的论文中貌似是使用TTS软件来识别音素，使用算法将音素和音频对齐，然后根据总结的一些协同发音的规则来制作口型的动画。

JALI技术已经在大型RPG游戏《赛博朋克2077》中有了实际运用。游戏十余种本地化配音中的每一个字，都通过JALI技术实现了从语音到面部动画与口型的同步。

但是JALI的工作流还依赖人工总结的规则，需要手工介入调整。一种更自然的方案就是让深度学习来学习音素权重及曲线，这就是Visemenet的工作。

Visemenet

Visemenet主要是用深度学习的方法端到端生成JALI绑定模型口型的参数，较少人员的介入。

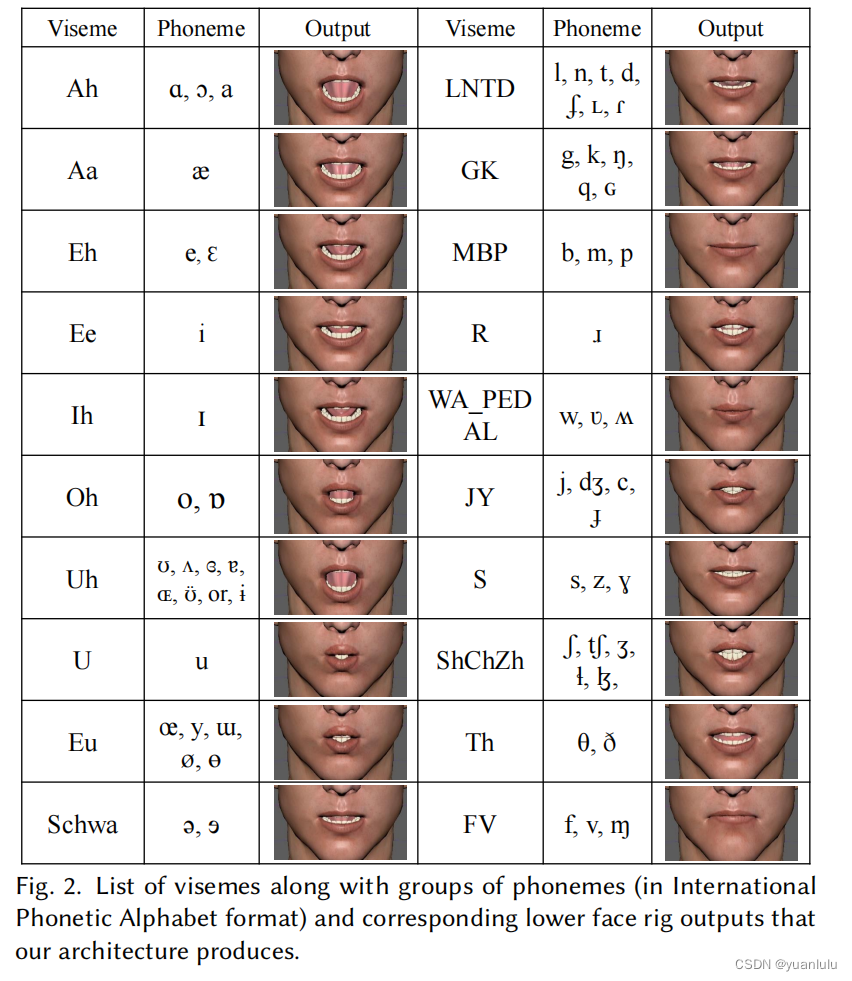

JALI的论文最后面，它说它使用的音素和苹果的开发文档里一致，我搜索到苹果的因素定义，不知道有多少个。Visemenet使用了因素组，因为多个因素对应的视位口型差不多，就将它们分为一类，减少动画建模的工作量。Visemenet使用了20个音素组：

此外，Visemenet还会使用人脸关键点作为监督。整体流程如下

可以看到，输入就是音频，经过LSTM会生成因素组和关键点的表征，这些表征和音频数据组合在一起，最后再输出因素分类，音素权重（类似动画曲线）及JA和LI。

代码使用

关键点动画效果

github上有Visemenet第一作者开源的一份代码yzhou359/VisemeNet_tensorflow，但是代码是tf1.1版本的，很难搭环境。github上有人将它移植到tf2.的环境中，并提供了从原作者仓中冻结的模型：junhwanjang/visemenet-inference

我主要使用junhwanjang/visemenet-inference来体验使用的。体验过程中我将模型中间过程的关键点做成了视频，我传到了b站上，效果如下：

https://www.bilibili.com/video/BV19t421c777/?vd_source=8abb7f0122649239c41b4c8acf458e47

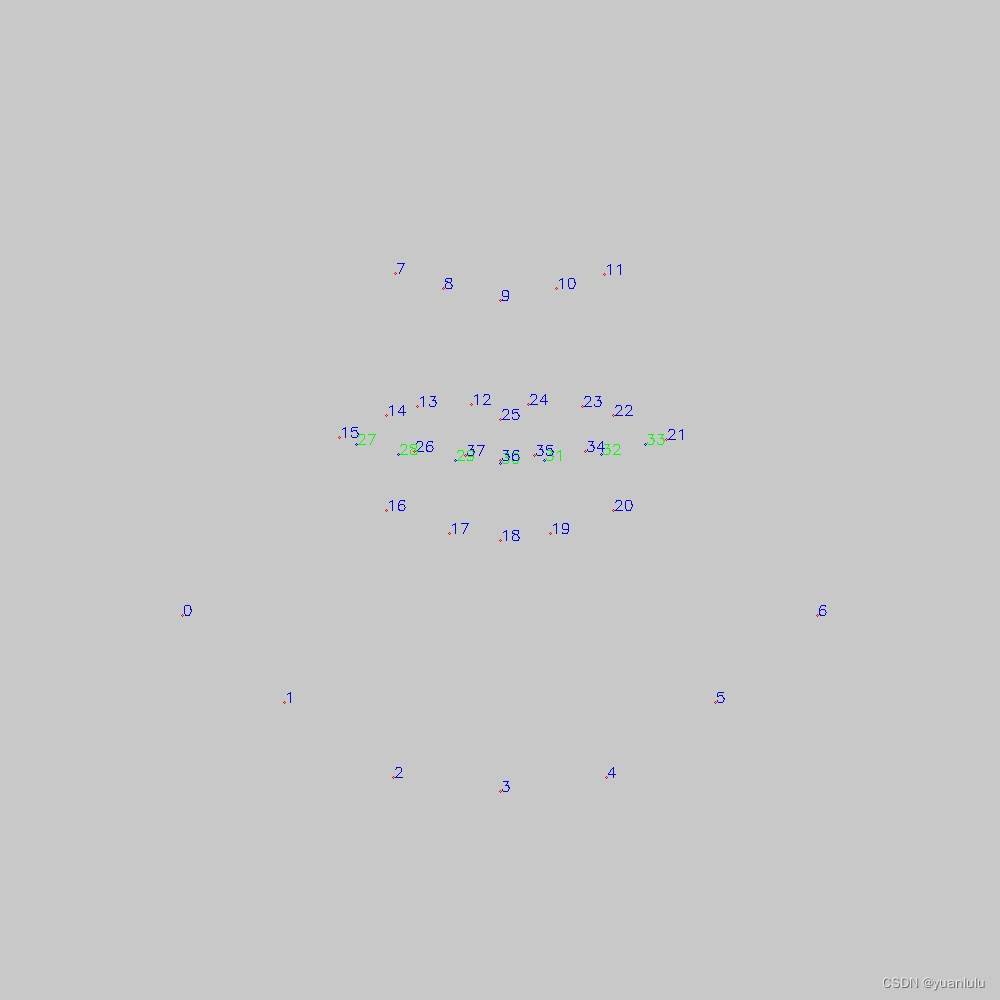

关键点的布局如下：
整体上来说，效果不是很好。为啥不好，我后面会分析。

推理代码流程

下面以一份33.45秒的视频的处理流程为例，接一下我理解的Visemenet的代码推理流程。它的采样率是16K,采样总数535200。

音频特征提取

使用python_speech_features工具包提取了logfbank, mfcc, ssc这三种特征后拼接在一起，这三种特征的帧步都是10ms，提取维度分别是26,13和26，拼接后最后一维是65.

音频特征提取完，变成了形状为(3344, 65)的特征。

推理前的其它处理

进入网络前，还需要进行正则化和按照24的宽度进行窗口重排数据，最终音频数据的形状变为(3344, 8, 195），同时还要读取人脸关键点的基准位置，形状为(3344, 76)

推理

网络的输入数据除了音频特征和人脸关键点，还有phase 和dropout ，推理时这两个数据默认为0

		x = self.graph.get_tensor_by_name('input/Placeholder_1:0')  #音频信号
        x_face_id = self.graph.get_tensor_by_name('input/Placeholder_2:0') #人脸关键点默认位置
        phase = self.graph.get_tensor_by_name('input/phase:0')  # 0
        dropout = self.graph.get_tensor_by_name('net1_shared_rnn/Placeholder:0') # 0

        ## Output nodes
        v_cls = self.graph.get_tensor_by_name('net2_output/add_1:0')
        v_reg = self.graph.get_tensor_by_name('net2_output/add_4:0')
        jali = self.graph.get_tensor_by_name('net2_output/add_6:0')
        land = self.graph.get_tensor_by_name("net1_output/add_2:0")  #第一阶段关键点，这是我自己加的
        pho = self.graph.get_tensor_by_name("net1_output/net1_pho_relu:0")  #第一阶段音素，这是我自己加的

        print("---------------predict_outputs 6---------------")
        with tf.compat.v1.Session(graph=self.graph) as sess:
            pred_v_cls, pred_v_reg, pred_jali, pre_land, pre_pho = sess.run(
                [v_cls, v_reg, jali, land, pho],
                feed_dict={
                    x: batch_x,
                    x_face_id: batch_x_face_id,
                    dropout: 0, phase: 0
                    }
            )
            pred_v_cls = self.sigmoid(pred_v_cls)

为了输出第一阶段的因素组特征和人脸关键点，我加了两行代码。需要注意的是pho的形状是(3344, 256）,并不是20个因素组的分类。我前面制作的关键点的动画就是用pre_land输出的结果制作的。

输出

输出的tensor有3个

pred_v_cls.shape:(3312, 20)
pred_v_reg.shape:(3312, 20)
pred_jali.shape:(3312, 2)

其中pred_v_cls表示音素组的分类概率，pred_v_reg表示音素的权重曲线，用来制作动画。pred_jali表示下巴和嘴唇的变形权重。
注意这里第一维少了32（从3344变为3312），我试了两段音频都是这个结果，不清楚是什么原因。这部分数据对应时间是320ms。
这里数据的维度和上面框架图中的29d对不上。

后处理及整体效果

后处理函数会对pred_v_cls、pred_v_reg和pred_jali进行多次滤波和平滑，最终得到一个形状为(3312, 22)的数据作为最终结果，第二维的前2个表示JA和LI的权重，后20个表示20个因素组的曲线变化。

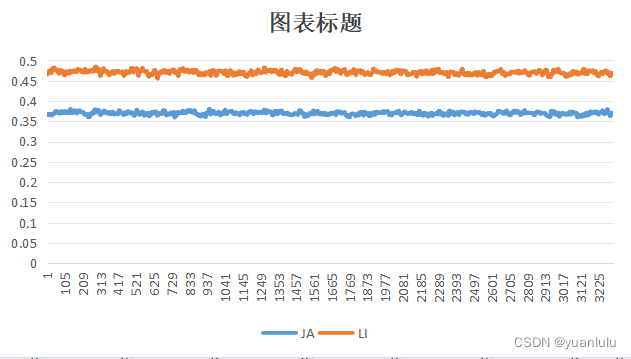

我将JALI和音素组的曲线画出来了，可以发现效果并不好。其中JA和LI的权重基本是平的。

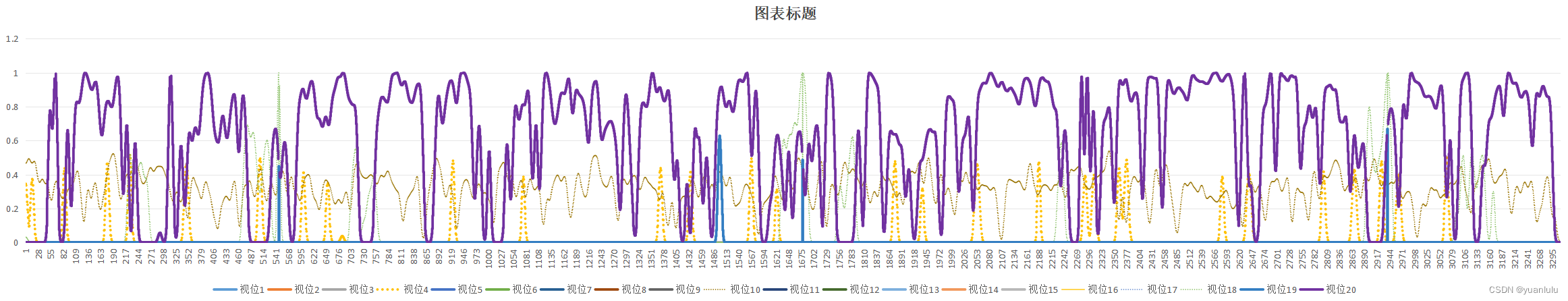

20个因素组，基本只有4-5个音素在一直表达，其它的都基本为0.通过网络中间生成的关键点来生成视频的效果也不是很好，所以我对Visemenet开源的模型效果表示不很满意。

小结

写累了，就这样吧。本来打算用visemenet做动画的，还不如我的共振峰的效果。

参考资料

JALI: An Animator-Centric Viseme Model for Expressive Lip Synchronization

VisemeNet: Audio-Driven Animator-Centric Speech Animation

语音生成口型与表情技术的演进与未来

Visemenet作者开源：yzhou359/VisemeNet_tensorflow

Visemenet可以运行的例子tf2.0：junhwanjang/visemenet-inference

使用共振峰提取元音音素/从声音生成口型动画

JALI官网：https://jaliresearch.com/
