1.首先需要先编译成功

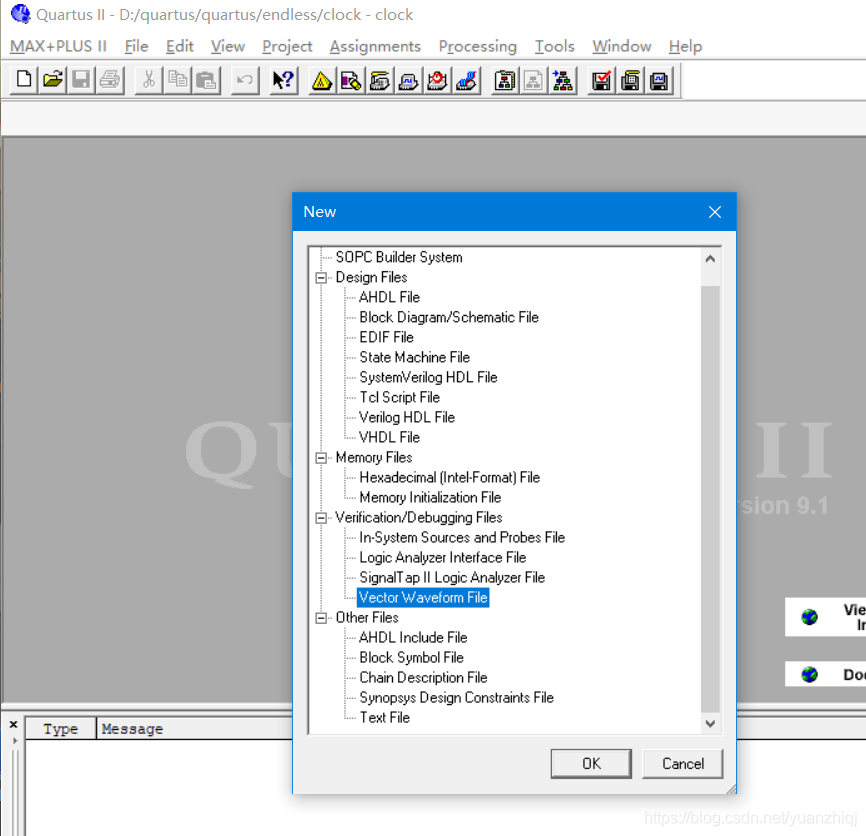

2.新建VMF文件

在这里插入图片描述

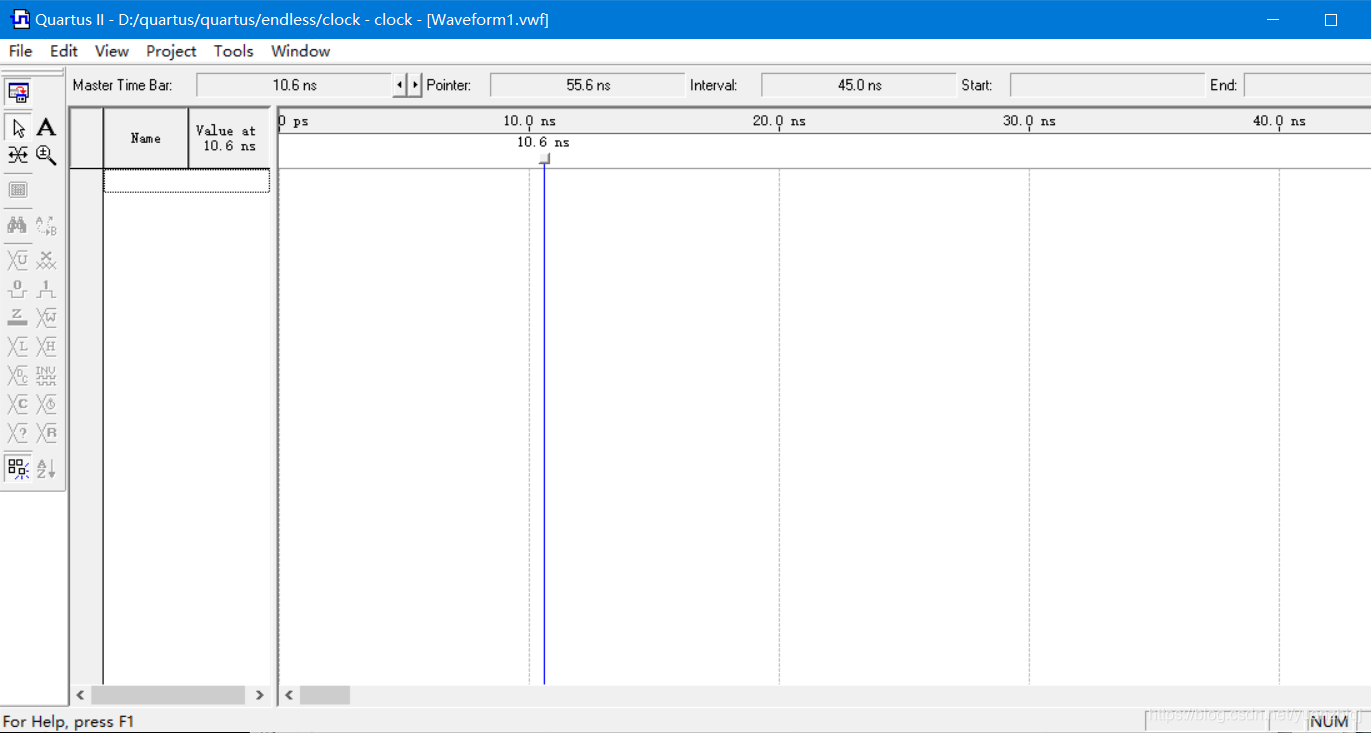

创建成功后如下：

在这里插入图片描述

3.添加输入端口和输出端口

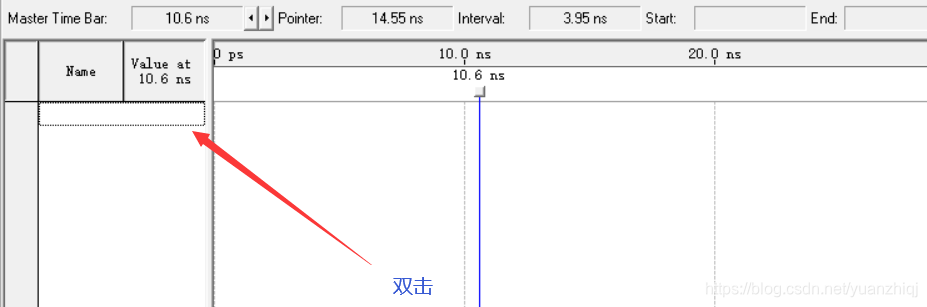

双击虚线框

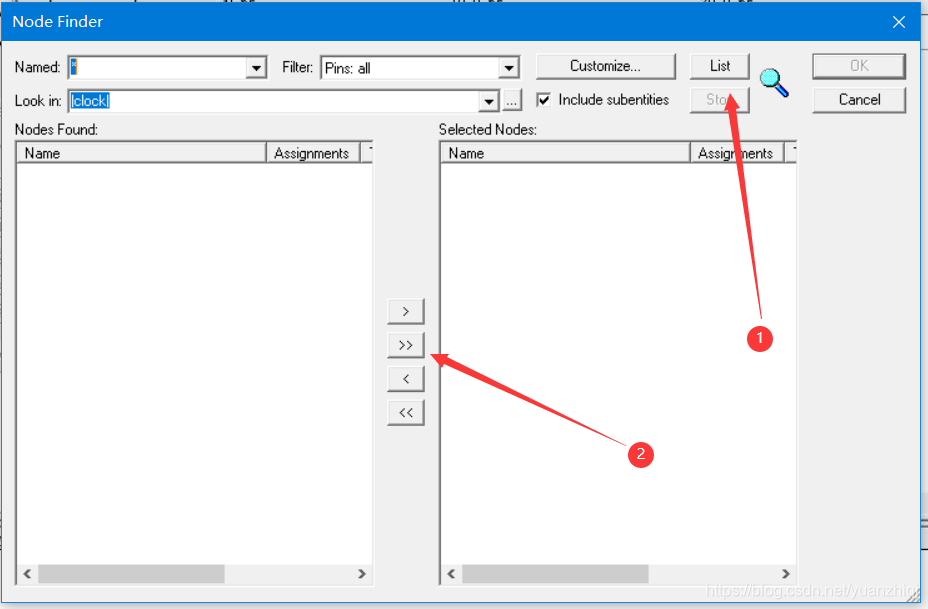

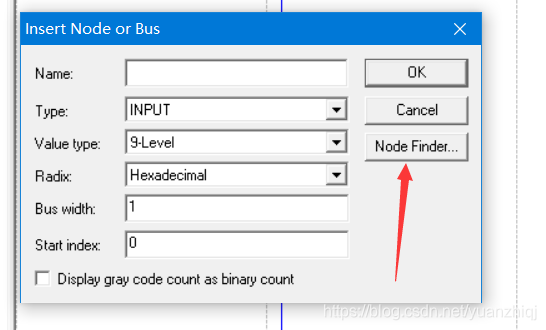

点击Node Finder

在这里插入图片描述

在这里插入图片描述

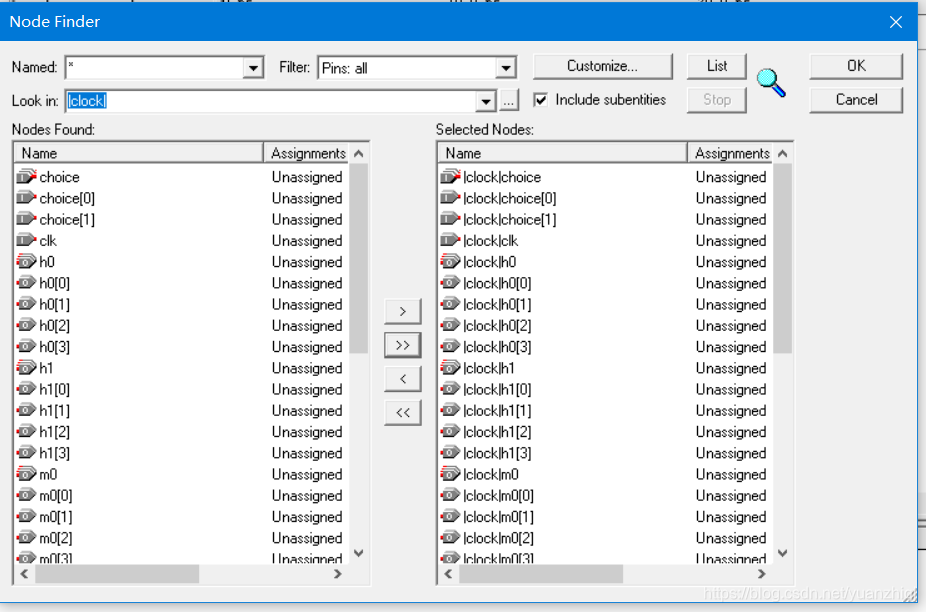

完成后：

在这里插入图片描述

点击两次OK后即可：

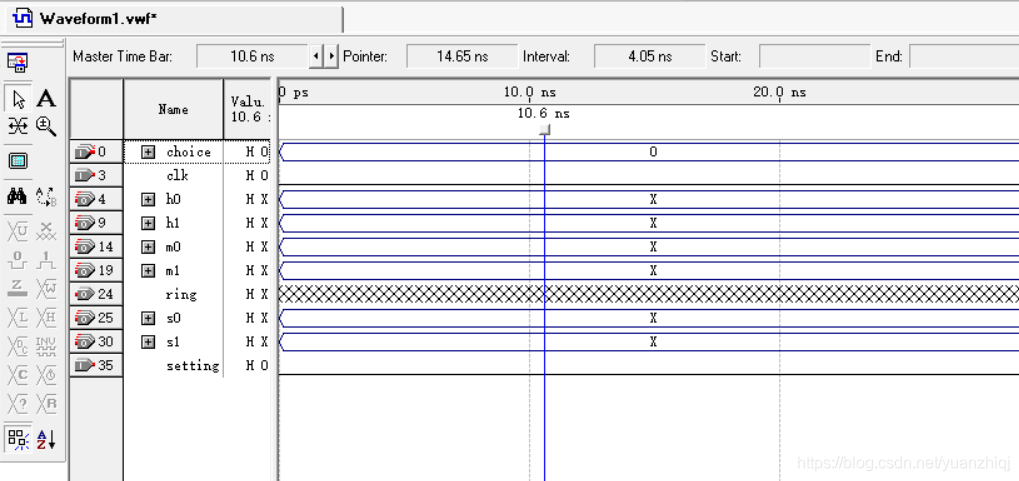

在这里插入图片描述

这时候可以选择输入端口进行输入波形的选择（左侧栏），例如时钟信号，全0或全1信号，随机信号等等。

4.进行仿真

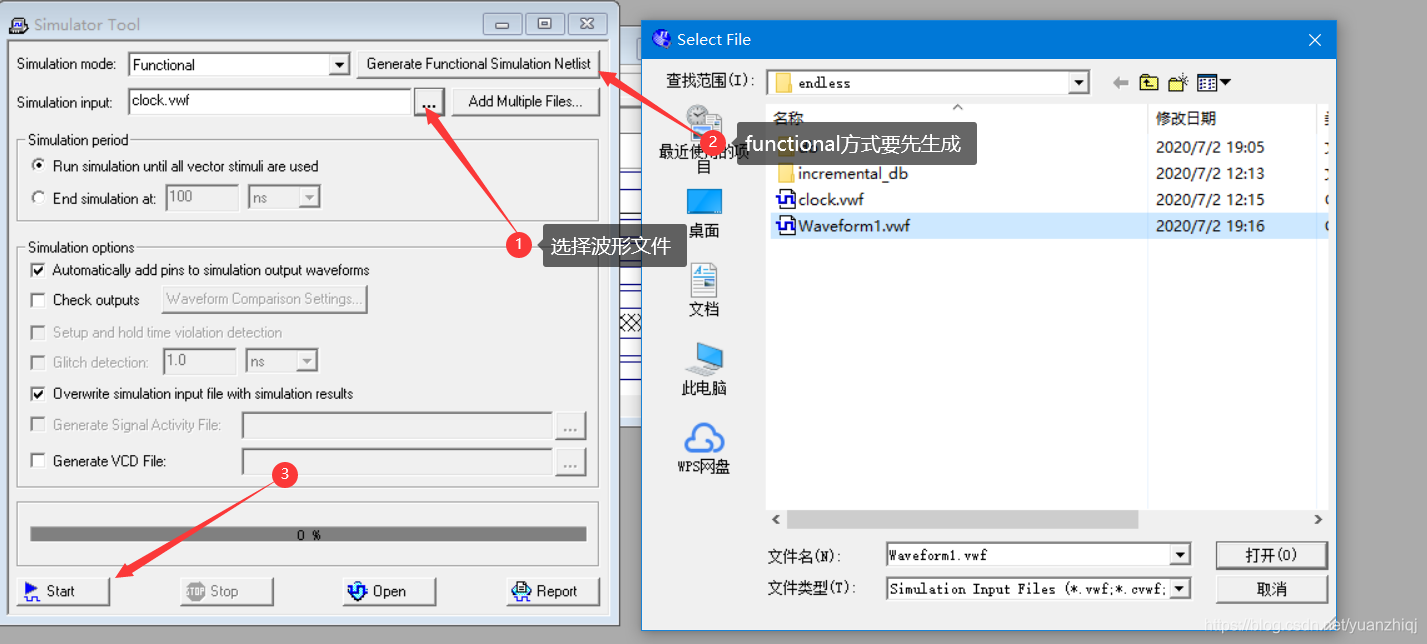

选择process->simulator tool
在这里插入图片描述
成功观察波形即可。
