西门子博图功能指令——交换

交换

功能描述

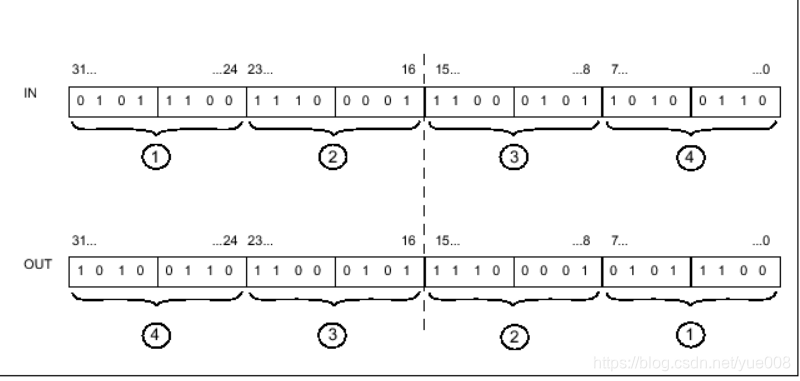

更改输入 IN 中字节的顺序，并在输出 OUT 中查询结果。

接口参数

参数	声明	数据类型(1200)	数据类型(1500)	存储区	说明
EN	Input	BOOL	BOOL	I、Q、M、D、L 或常量	使能输入
ENO	Output	BOOL	BOOL	I、Q、M、D、L	使能输出
IN	Input	WORD、DWORD	WORD、DWORD、LWORD	I、Q、M、D、L、P 或常量	要交换其字节的操作数
OUT	Output	WORD、DWORD	WORD、DWORD、LWORD	I、Q、M、D、L、P	结果

程序举例

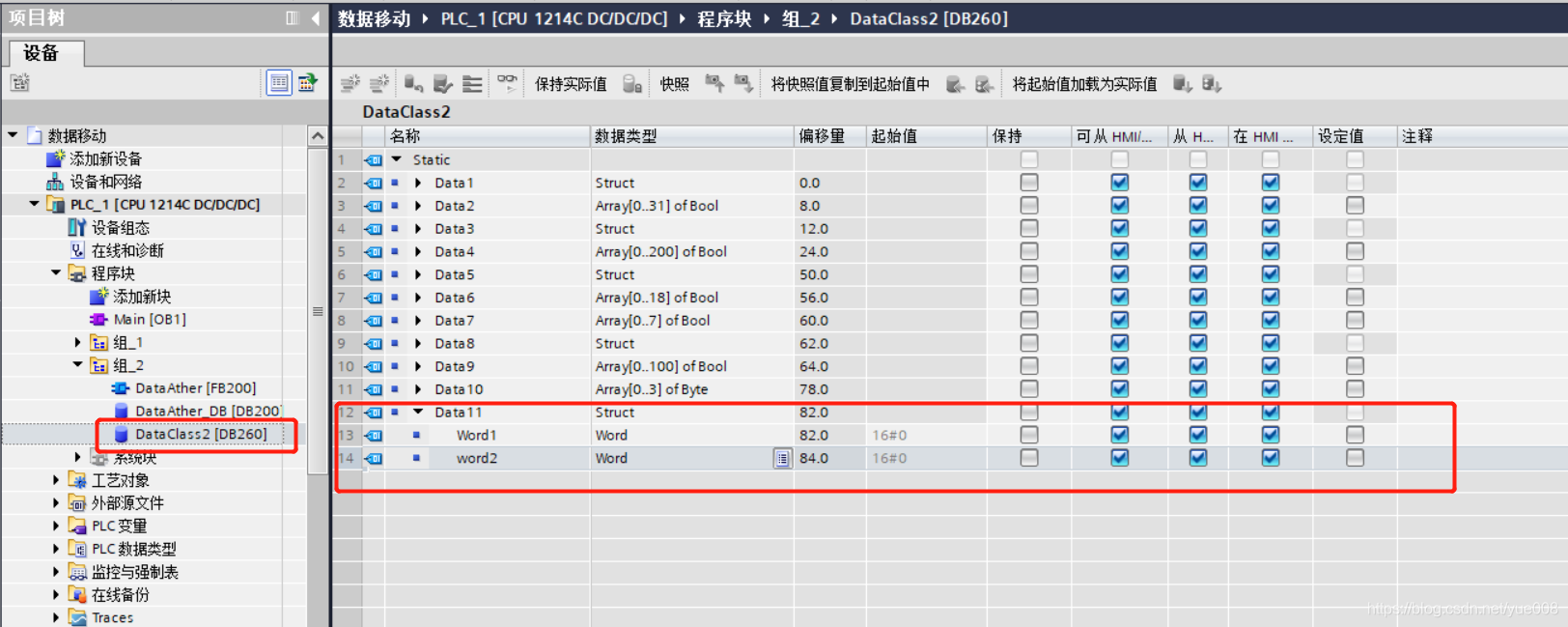

1创建DB块，添加数据结构

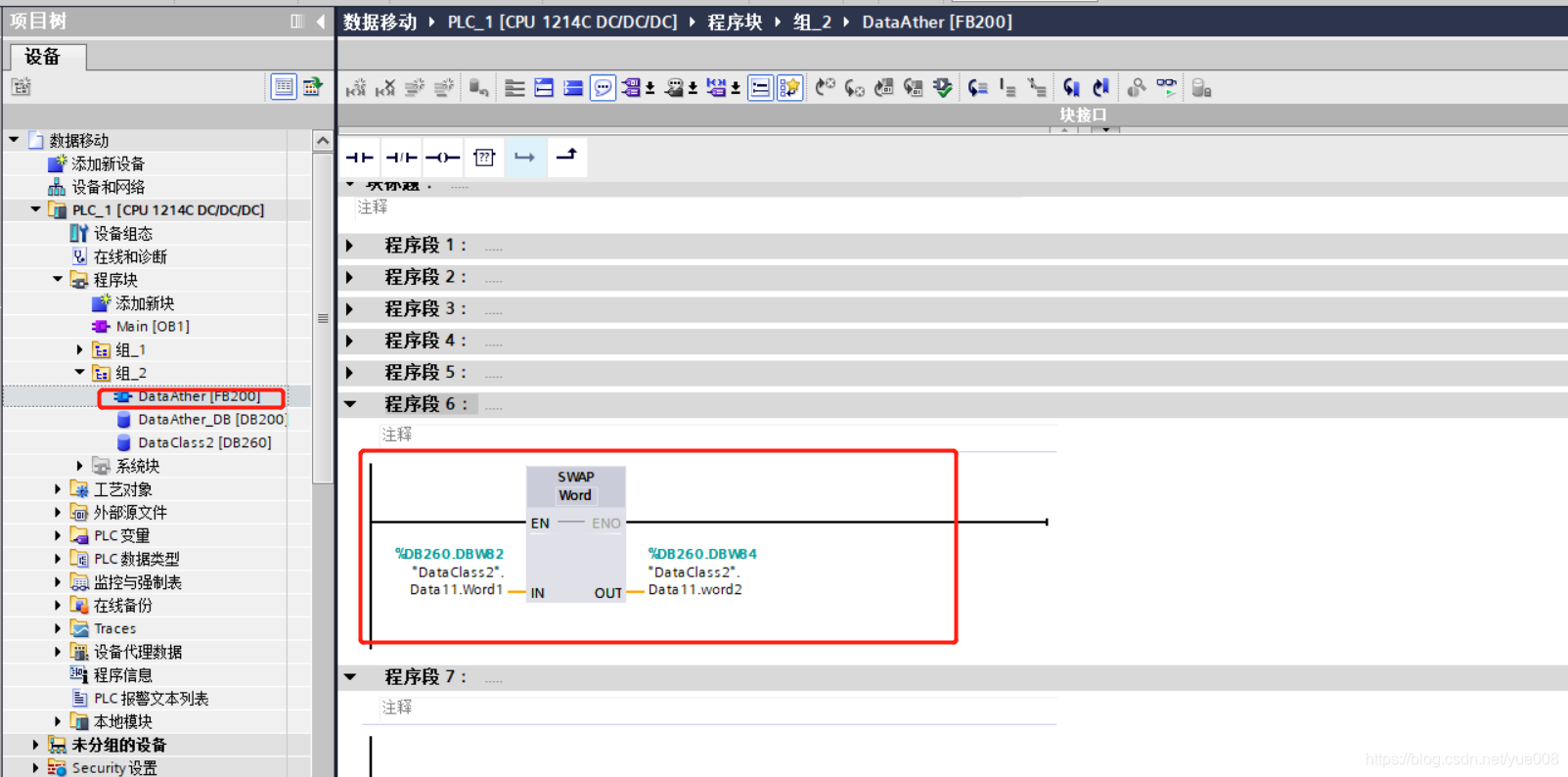

2 创建FB块，添加功能指令，并在OB1中调用

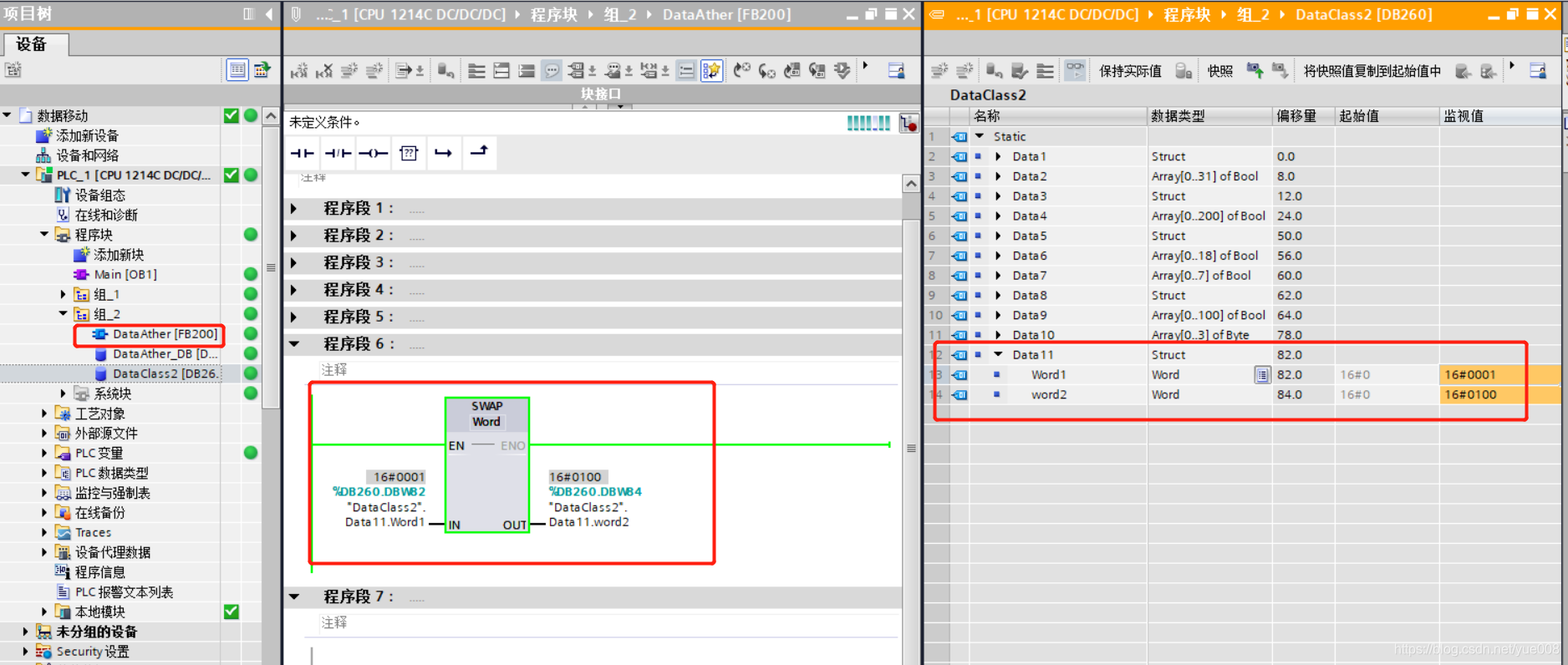

仿真演示

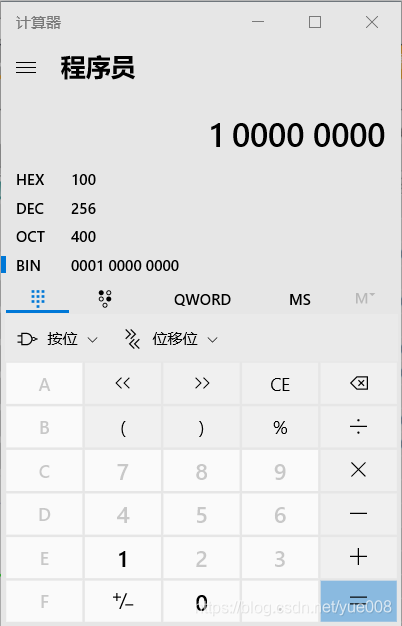

"word1"的数据长度为16位。字节顺序为0000 0000 0000 0001.字节交换后为 0000 0001 0000 0000，但DB块中‘’word2‘’为16进制数值，所以转换后为0100.
