西门子博图功能指令——标准化

标准化

功能描述

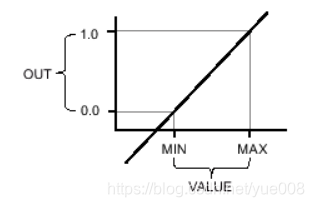

将输入 VALUE 中变量的值映射到线性标尺对其进行标准化。

使用参数 MIN 和 MAX 定义（应用于该标尺的）值范围的限值。

输出 OUT 中的结果取决于要标准化的值在该值范围中的位置。经过计算并存储为浮点数

如果要标准化的值等于输入 MIN 中的值，则输出 OUT 将返回值“0.0”。如果要标准化的值等于输入 MAX 的值，则输出 OUT 需返回值“1.0”。

执行说明

1.缩放按照以下公式计算

OUT = (VALUE – MIN) / (MAX – MIN)

2.输入 MIN 的值大于或等于输入 MAX 的值。

3.当Value的浮点数值超出 IEEE-754 标准范围，会产生数据溢出。

接口参数

图例中int代表Value参数的数据类型。Real代表OUT参数的嗯数据类型。

程序举例

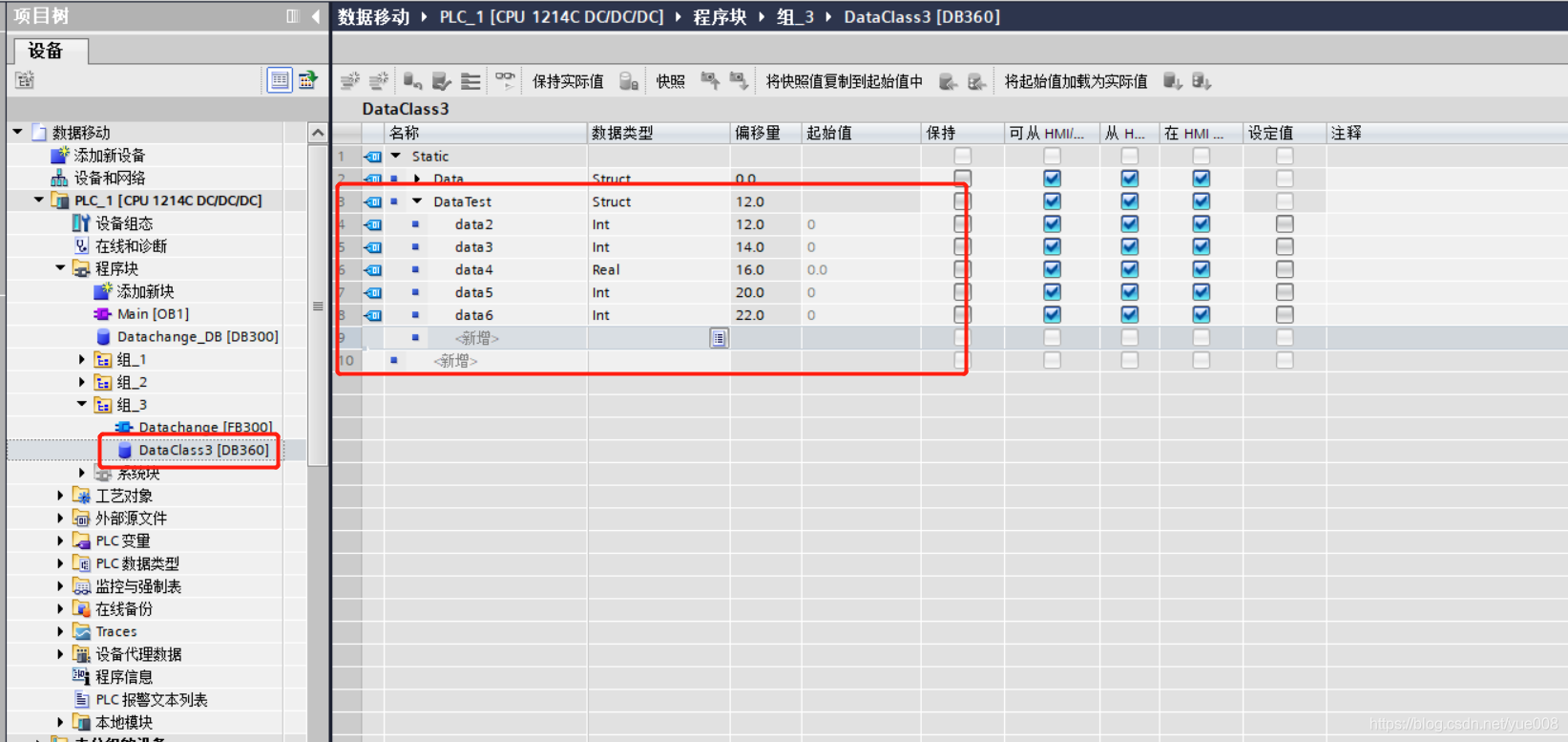

1.创建DB块，添加数据结构

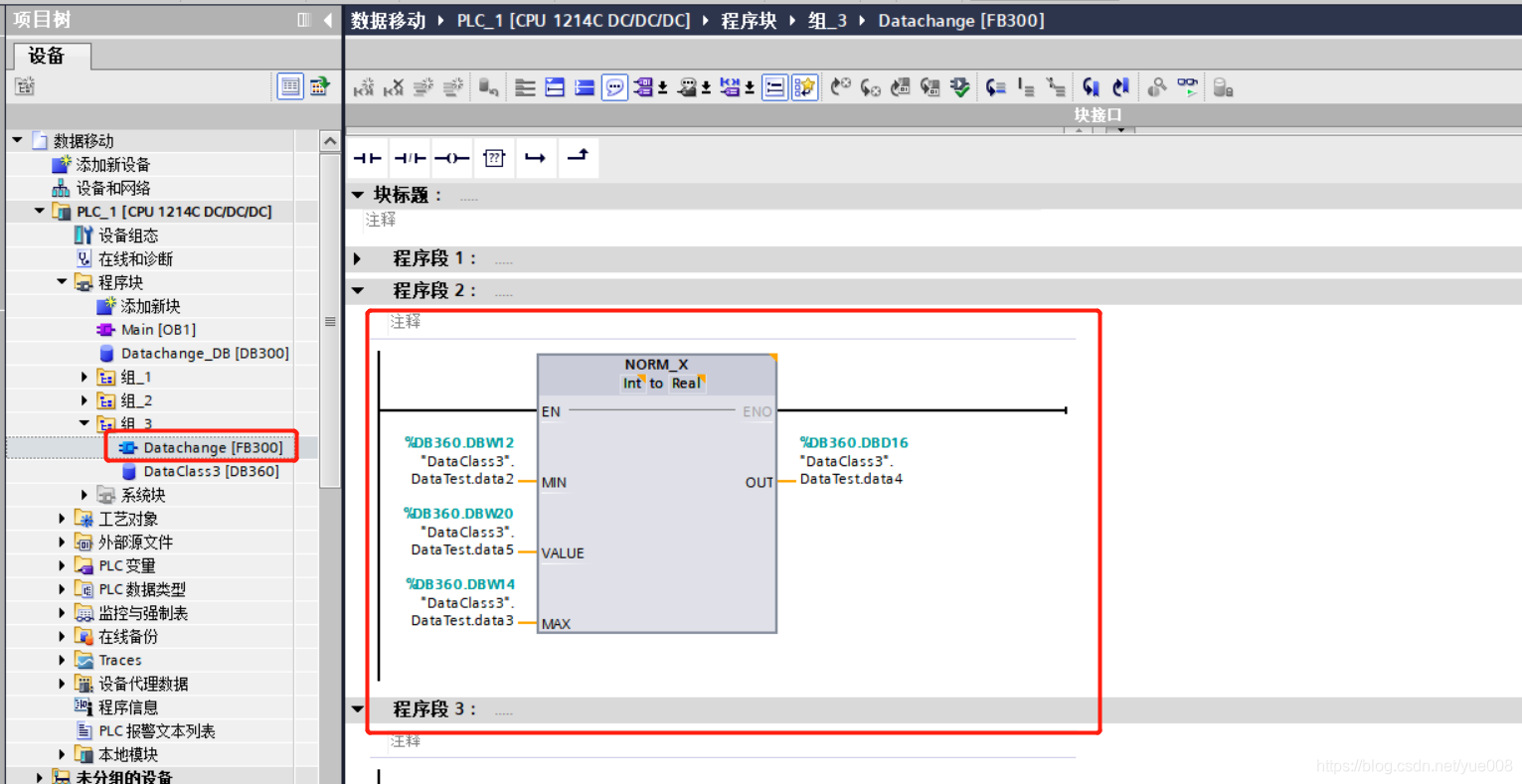

2.创建FB块，添加功能指令，并在OB1中调用

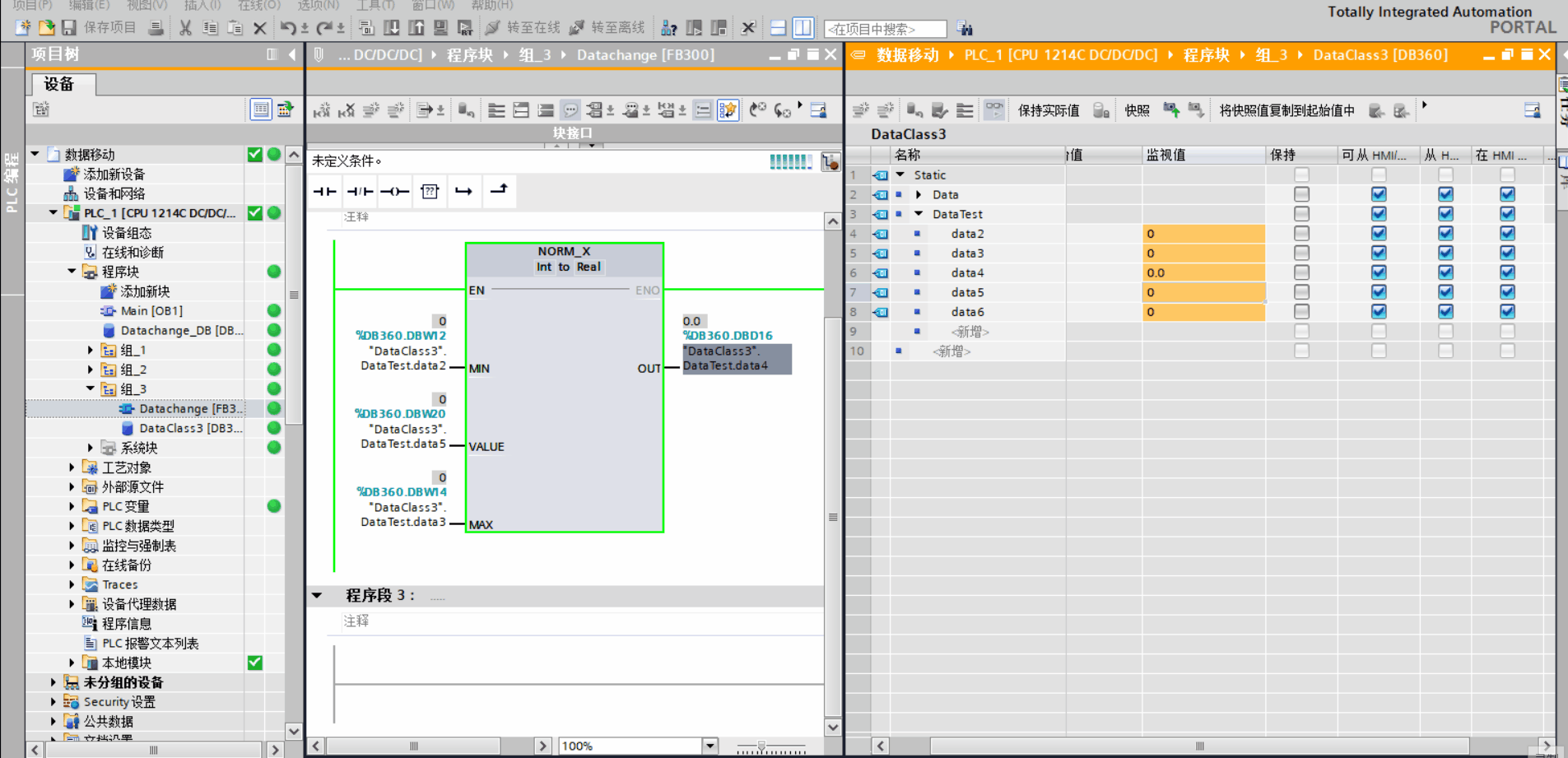

仿真演示
