HT7036计量芯片（一）

       电表的设计可以采用MCU+ADC、MCU+DSP、MCU+专用计量芯片实现。后两种方式比较符合计量与数据处理分开进行的思想，可以有效避免两者之间的相互干扰，提高电能表的稳性。我做毕设时，采用第三种方式，使用的计量芯片是HT7036计量芯片。 HT7036计量芯片自带计量程序，MCU只需要通过SPI协议从指定地址读取计量芯片测得的数据，再进行回归即可。

       HT7036计量芯片的内部有6个ADC差分通道，分别对应三相电压、电流，HT7036计量芯片引脚图如下图1-1所示。HT7036计量芯片3号引脚为基准电源引脚，基准电压为1.2V。22号引脚为休眠模式控制引脚，拉高进入休眠模式，降低电表功耗。25~28号引脚为SPI通讯引脚，30~31号引脚为外接晶振连接引脚，之前抄板时，没有设计外接晶振，计量芯片无法正常工作。飞线连接外接晶振（5.5296MHz）后，就正常工作了，纯软件转嵌入式不够细致，犯了低级错误。32号引脚为复位引脚，低电平有效，通过GPIO引脚控制该引脚电平，可以在计量芯片死机的情况下，复位计量芯片。

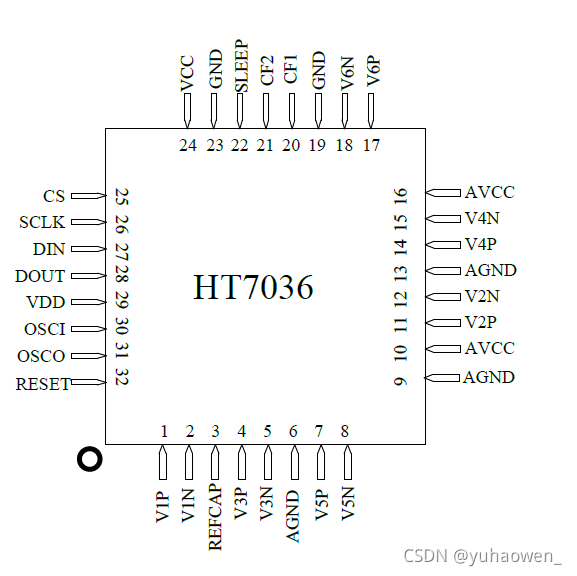

图1-1 HT7036计量芯片引脚图

        HT7036的ADC采样速率让我很疑惑，EMU（emulator？）时钟我也没有确定是什么。EMU时钟默认频率为921.6kHz，该模式下，ADC采样速率为14.4kHz；1.8432MHz模式下，ADC采样速率为28.8kHz。谐波数据采样时，Femu=1.8MHz，ADC采样频率为6.4kHz，一周波固定采样128点。Femu=900kHz，ADC采样频率为3.2kHz，一周波固定采样64点。（采样频率与速率？Femu时钟）。自动采样与手动采样的采样点频率间隔始终保持在50Hz（50=6.4kHz/128=3.2/64），这样50nHz的谐波始终与采样点重合，可以提高采样精度。

       HT7036计量芯片在使用前需要进行校准，校准时需要将各项电流、电压增益设置为0，才能通过功率因子为1和功率因子为0.5的电路完成计量芯片校准。如果有条件，建议使用三相标准源进行校准。
