三层网络架构大实验

tips：本实验为三层网络架构综合性非常强的一个实验，可能会有一些地方写的不够具体，望各位大佬随时批评指教！

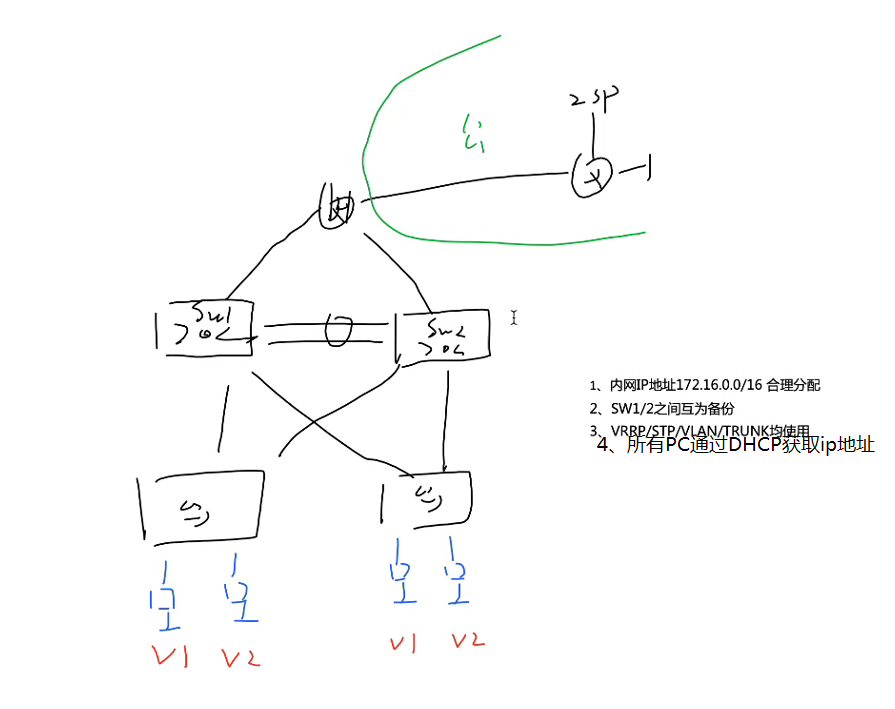

一、实验要求

在这里插入图片描述

①ISP公有地址，有环回；
②内网IP地址172.16.0.0/16，合理分配；
③SW1与SW2之间互为备份；
④VLAN/Eth-Trunk/STP/SVI/VRRP技术均使用；
⑤所有PC均通过DHCP自动获取IP地址；
⑥PC1/3在Vlan1，PC2/4在Vlan2。

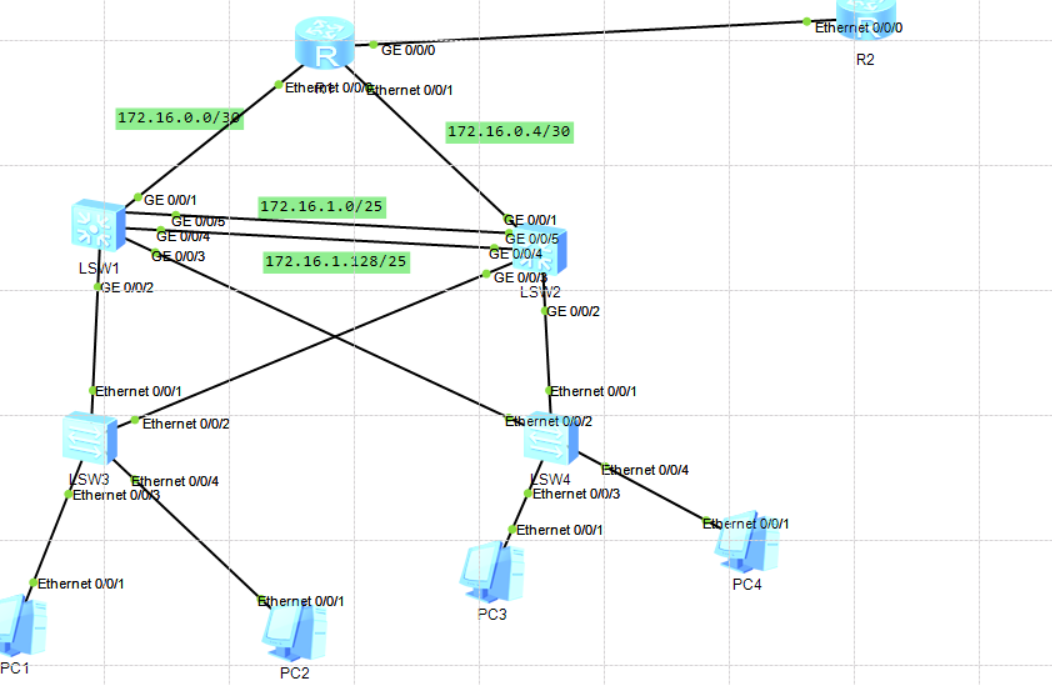

二、实验拓扑

在这里插入图片描述

三、创建通道接口

1、lsw1：
[lsw1-GigabitEthernet0/0/5]eth-trunk 0
Info: This operation may take a few seconds. Please wait for a moment...done.
[lsw1-GigabitEthernet0/0/5]
Jul 20 2021 17:37:41-08:00 lsw1 %%01IFNET/4/IF_STATE(l)[0]:Interface Eth-Trunk0
has turned into UP state.

[lsw1-GigabitEthernet0/0/4]eth-trunk 0
Jul 20 2021 17:38:04-08:00 lsw1 DS/4/DATASYNC_CFGCHANGE:OID 1.3.6.1.4.1.2011.5.2
5.191.3.1 configurations have been changed. The current change number is 6, the
change loop count is 0, and the maximum number of records is 4095.
2、lsw2：
[lsw2-GigabitEthernet0/0/5]eth-trunk 0
Info: This operation may take a few seconds. Please wait for a moment...done.
[lsw2-GigabitEthernet0/0/5]
Jul 20 2021 17:39:41-08:00 lsw2 %%01IFNET/4/IF_STATE(l)[0]:Interface Eth-Trunk0
has turned into UP state.

[lsw2-GigabitEthernet0/0/4]eth-trunk 0
Jul 20 2021 17:39:56-08:00 lsw2 DS/4/DATASYNC_CFGCHANGE:OID 1.3.6.1.4.1.2011.5.2
5.191.3.1 configurations have been changed. The current change number is 6, the
change loop count is 0, and the maximum number of records is 4095.

四、给各个交换机上配置vlan，由于交换机内部自身携带vlan1，因此在这里给每一台交换机配置vlan2

[lsw1]vlan 2
[lsw1-vlan2]
Jul 20 2021 17:43:04-08:00 lsw1 DS/4/DATASYNC_CFGCHANGE:OID 1.3.6.1.4.1.2011.5.2
5.191.3.1 configurations have been changed. The current change number is 7, the
change loop count is 0, and the maximum number of records is 4095.

*剩下的以此类推

五、由于PC2和PC4属于vlan2范围，因此给lsw3和lsw4上指向PC2和PC4的接口划分vlan；接口模式选择access

PC2：
[lsw3-Ethernet0/0/4]port link-type access
[lsw3-Ethernet0/0/4]port default vlan 2
PC4：
[lsw 4-Ethernet0/0/4]port link-type access
[lsw 4-Ethernet0/0/4]port default vlan 2

六、创建trunk干道。

lsw3：
[lsw3]port-group group-member e0/0/1 e0/0/2——将两个接口合成一个组
[lsw3-port-group]port link-type trunk ——对这个组选择接口类型为trunk
[lsw3-Ethernet0/0/1]port link-type trunk
[lsw3-Ethernet0/0/2]port link-type trunk ——自动添加接口类型到每一个接口
[lsw3-port-group]port trunk allow-pass vlan 2——对这个组限制为vlan2
[lsw3-Ethernet0/0/1]port trunk allow-pass vlan 2
[lsw3-Ethernet0/0/2]port trunk allow-pass vlan 2
E0/0/1：
#
interface Ethernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2
#
E0/0/2；
#
interface Ethernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 2
#
lsw4：
[lsw 4]port-group group-member e0/0/1 e0/0/2
[lsw 4-port-group]port link-type trunk
[lsw 4-Ethernet0/0/1]port link-type trunk
[lsw 4-Ethernet0/0/2]port link-type trunk
[lsw 4-port-group]port trunk allow-pass vlan 2
[lsw 4-Ethernet0/0/1]port trunk allow-pass vlan 2
[lsw 4-Ethernet0/0/2]port trunk allow-pass vlan 2
E0/0/1：
#
interface Ethernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2
#
E0/0/2；
#
interface Ethernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 2
#
lsw2：
[lsw2]port-group group-member g0/0/3 g0/0/2
[lsw2-port-group]port link-type trunk
[lsw2-GigabitEthernet0/0/3]port link-type trunk
[lsw2-GigabitEthernet0/0/2]port link-type trunk
[lsw2-port-group]port trunk allow-pass vlan 2
[lsw2-GigabitEthernet0/0/3]port trunk allow-pass vlan 2
[lsw2-GigabitEthernet0/0/2]port trunk allow-pass vlan 2

G0/0/2：
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 2
#

G0/0/3：
#
interface GigabitEthernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan 2
#
lsw1：
[lsw1]port-group group-member g0/0/2 g0/0/3
[lsw1-port-group]port link-type trunk
[lsw1-GigabitEthernet0/0/2]port link-type trunk
[lsw1-GigabitEthernet0/0/3]port link-type trunk
[lsw1-port-group]port trunk allow-pass vlan 2
[lsw1-GigabitEthernet0/0/2]port trunk allow-pass vlan 2
[lsw1-GigabitEthernet0/0/3]port trunk allow-pass vlan 2

G0/0/2：
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 2
#

G0/0/3：
#
interface GigabitEthernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan 2
#

七、配置STP生成树协议

lsw1：
[lsw1]stp mode mstp
[lsw1]stp enable ——开启stp协议
[lsw1]stp region-configuration
[lsw1-mst-region]region-name a——所有设备应该在一个域内
[lsw1-mst-region]instance 1 vlan 1
[lsw1-mst-region]instance 2 vlan 2
[lsw1-mst-region]active region-configuration ——激活当前配置
Info: This operation may take a few seconds. Please wait for a moment...done.
[lsw1-mst-region]display stp brief ——查看生成树表
 MSTID  Port                        Role  STP State     Protection
   0    GigabitEthernet0/0/1        DESI  LEARNING        NONE
   0    GigabitEthernet0/0/2        ROOT  FORWARDING      NONE
   0    GigabitEthernet0/0/3        DESI  FORWARDING      NONE
   0    Eth-Trunk0                  DESI  LEARNING        NONE
   1    GigabitEthernet0/0/1        DESI  LEARNING        NONE
   1    GigabitEthernet0/0/2        MAST  FORWARDING      NONE
   1    GigabitEthernet0/0/3        DESI  FORWARDING      NONE
   1    Eth-Trunk0                  DESI  LEARNING        NONE
   2    GigabitEthernet0/0/2        MAST  FORWARDING      NONE
   2    GigabitEthernet0/0/3        DESI  FORWARDING      NONE
lsw2：
[lsw2]stp mode mstp
[lsw2]stp enable
[lsw2]stp region-configuration
[lsw2-mst-region]region-name a
[lsw2-mst-region]instance 1 vlan 1
[lsw2-mst-region]instance 2 vlan 2
[lsw2-mst-region]active region-configuration
Info: This operation may take a few seconds. Please wait for a moment...done.
[lsw2-mst-region]display stp brief
 MSTID  Port                        Role  STP State     Protection
   0    GigabitEthernet0/0/1        DESI  DISCARDING      NONE
   0    GigabitEthernet0/0/2        DESI  DISCARDING      NONE
   0    GigabitEthernet0/0/3        ALTE  DISCARDING      NONE
   0    Eth-Trunk0                  ROOT  FORWARDING      NONE
   1    GigabitEthernet0/0/1        DESI  DISCARDING      NONE
   1    GigabitEthernet0/0/2        DESI  DISCARDING      NONE
   1    GigabitEthernet0/0/3        ALTE  DISCARDING      NONE
   1    Eth-Trunk0                  ROOT  FORWARDING      NONE
   2    GigabitEthernet0/0/2        DESI  DISCARDING      NONE
   2    GigabitEthernet0/0/3        ALTE  DISCARDING      NONE
lsw3：
[lsw3]stp mode mstp
[lsw3]stp enable
[lsw3]stp region-configuration
[lsw3-mst-region]region-name a
[lsw3-mst-region]instance 1 vlan 1
[lsw3-mst-region]instance 2 vlan 2
[lsw3-mst-region]active region-configuration
Info: This operation may take a few seconds. Please wait for a moment...done.
Jul 20 2021 19:44:32-08:00 lsw3 DS/4/DATASYNC_CFGCHANGE:OID 1.3.6.1.4.1.2011.5.2
5.191.3.1 configurations have been changed. The current change number is 13, the
 change loop count is 0, and the maximum number of records is 4095.
[lsw3-mst-region]display stp brief
 MSTID  Port                        Role  STP State     Protection
   0    Ethernet0/0/1               DESI  FORWARDING      NONE
   0    Ethernet0/0/2               DESI  FORWARDING      NONE
   0    Ethernet0/0/3               DESI  LEARNING        NONE
   0    Ethernet0/0/4               DESI  LEARNING        NONE
   1    Ethernet0/0/1               DESI  FORWARDING      NONE
   1    Ethernet0/0/2               DESI  FORWARDING      NONE
   1    Ethernet0/0/3               DESI  LEARNING        NONE
   2    Ethernet0/0/1               DESI  FORWARDING      NONE
   2    Ethernet0/0/2               DESI  FORWARDING      NONE
   2    Ethernet0/0/4               DESI  LEARNING        NONE
lsw4：
lsw 4]stp mode mstp
[lsw 4]stp enable
[lsw 4]stp region-configuration
[lsw 4-mst-region]region-name a
[lsw 4-mst-region]instance 1 vlan 1
[lsw 4-mst-region]instance 2 vlan 2
[lsw 4-mst-region]active region-configuration
Info: This operation may take a few seconds. Please wait for a moment...done.
[lsw 4-mst-region]display stp brief
 MSTID  Port                        Role  STP State     Protection
   0    Ethernet0/0/1               ALTE  DISCARDING      NONE
   0    Ethernet0/0/2               ROOT  FORWARDING      NONE
   0    Ethernet0/0/3               DESI  DISCARDING      NONE
   0    Ethernet0/0/4               DESI  DISCARDING      NONE
   1    Ethernet0/0/1               ALTE  DISCARDING      NONE
   1    Ethernet0/0/2               ROOT  FORWARDING      NONE
   1    Ethernet0/0/3               DESI  DISCARDING      NONE
   2    Ethernet0/0/1               ALTE  DISCARDING      NONE
   2    Ethernet0/0/2               ROOT  FORWARDING      NONE
   2    Ethernet0/0/4               DESI  DISCARDING      NONE

八、在lsw1和lsw2配置SVI

lsw1：
[lsw1]interface vlan1	————创建一个虚拟的SVI接口
[lsw1-Vlanif1]ip address 172.16.1.1 25——————给这个虚拟的svi接口配置IP地址

[lsw1]interface vlan2
[lsw1-Vlanif2]ip address 172.16.1.129 25
lsw2：
[lsw2]interface vlan1
[lsw2-Vlanif1]ip address 172.16.1.2 25

[lsw2]interface vlan2
[lsw2-Vlanif2]ip address 172.16.1.130 25

九、在lsw1和lsw2上配置VRRP

lsw1：
[lsw1-Vlanif1]vrrp vrid 1 virtual-ip 172.16.1.126
[lsw1-Vlanif1]vrrp vrid 1 priority 105
[lsw1-Vlanif1]vrrp vrid 1 track int g0/0/1 reduce 10
[lsw1-Vlanif2]vrrp vrid 1 virtual-ip 172.16.1.254
[lsw1-Vlanif2]dis vrrp brief
VRID  State        Interface                Type     Virtual IP
----------------------------------------------------------------
1     Master       Vlanif1                  Normal   172.16.1.126
1     Backup       Vlanif2                  Normal   172.16.1.254
----------------------------------------------------------------
Total:2     Master:1     Backup:1     Non-active:0
lsw2：
[lsw1-Vlanif1]vrrp vrid 1 virtual-ip 172.16.1.126
[lsw1-Vlanif1]vrrp vrid 1 priority 105
[lsw1-Vlanif1]vrrp vrid 1 track int g0/0/1 reduce 10
[lsw1-Vlanif2]vrrp vrid 1 virtual-ip 172.16.1.254
[lsw1-Vlanif2]dis vrrp brief
VRID  State        Interface                Type     Virtual IP
----------------------------------------------------------------
1     Master       Vlanif1                  Normal   172.16.1.126
1     Backup       Vlanif2                  Normal   172.16.1.254
----------------------------------------------------------------
Total:2     Master:1     Backup:1     Non-active:0

十、开启DHCP

lsw1：

[lsw1]dhcp enable ——开启dhcp
Info: The operation may take a few seconds. Please wait for a moment.done.
[lsw1]ip pool v1——在vlan1下创建IP pool
Info:It's successful to create an IP address pool.
[lsw1-ip-pool-v1]network 172.16.1.126 mask 25——写出网段地址及掩码
[lsw1-ip-pool-v1]gateway-list 172.16.1.126——网关地址
[lsw1-ip-pool-v1]dns-list 114.114.114.114 8.8.8.8——dns地址及掩码
[lsw1-ip-pool-v1]q
[lsw1]int vlan1——进入vlan1的虚拟接口
[lsw1-Vlanif1]dhcp select global
[lsw1-Vlanif1]int vlan2
[lsw1-Vlanif2]dhcp select global
[lsw1-Vlanif2]ip pool v2
Info:It's successful to create an IP address pool.
[lsw1-ip-pool-v2]network 172.16.1.254 mask 25
[lsw1-ip-pool-v2]gateway-list 172.16.1.254
[lsw1-ip-pool-v2]dns-list 114.114.114.114 8.8.8.8
[lsw1-ip-pool-v2]dis th
#
ip pool v2
 gateway-list 172.16.1.254
 network 172.16.1.128 mask 255.255.255.128
 dns-list 114.114.114.114 8.8.8.8
#
return
[lsw1-ip-pool-v1]dis th
#
ip pool v1
 gateway-list 172.16.1.126
 network 172.16.1.0 mask 255.255.255.128
 dns-list 114.114.114.114 8.8.8.8
#
lsw2：
*lsw2与lsw1步骤相同，故只展示结果
[lsw2-ip-pool-v1]dis th
#
ip pool v1
 gateway-list 172.16.1.126
 network 172.16.1.0 mask 255.255.255.128
 dns-list 114.114.114.114 8.8.8.8
#
return

[lsw2-ip-pool-v2]dis th
#
ip pool v2
 gateway-list 172.16.1.254
 network 172.16.1.128 mask 255.255.255.128
 dns-list 114.114.114.114 8.8.8.8
#
return

十一、配置骨干IP

lsw1：
[lsw1]vlan 3——创建一个vlan3
Jul 20 2021 21:04:49-08:00 lsw1 DS/4/DATASYNC_CFGCHANGE:OID 1.3.6.1.4.1.2011.5.2
5.191.3.1 configurations have been changed. The current change number is 33, the
 change loop count is 0, and the maximum number of records is 4095.
[lsw1]int vlan3	——进入vlan3虚拟接口
[lsw1-Vlanif3]ip address 172.16.0.1 30——配置IP地址（lsw1连接路由器的网段）
[lsw1]interface g0/0/1——进入物理接口
[lsw1-GigabitEthernet0/0/1]port link-type access——修改接口类型为access
[lsw1-port-group-default]port default vlan 3
lsw2：
[lsw2]vlan 3
Jul 20 2021 21:09:11-08:00 lsw2 DS/4/DATASYNC_CFGCHANGE:OID 1.3.6.1.4.1.2011.5.2
5.191.3.1 configurations have been changed. The current change number is 32, the
 change loop count is 0, and the maximum number of records is 4095.
[lsw2-vlan3]q
[lsw2]int vlan3
[lsw2-Vlanif3]ip address 172.16.0.5 30
[lsw2-Vlanif3]q
[lsw2]interface g0/0/1
[lsw2-GigabitEthernet0/0/1]port link-type access
[lsw2-GigabitEthernet0/0/1]port default vlan 3
路由器（给和三层交换机连接的接口配置IP地址）
[Huawei]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 6        Routes : 6

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
     172.16.0.0/30  Direct  0    0           D   172.16.0.2      Ethernet0/0/0
     172.16.0.2/32  Direct  0    0           D   127.0.0.1       Ethernet0/0/0
     172.16.0.4/30  Direct  0    0           D   172.16.0.6      Ethernet0/0/1
     172.16.0.6/32  Direct  0    0           D   127.0.0.1       Ethernet0/0/1

从此处起，三层交换机已经具有路由器设备的功能了！

十二、给lsw1、lsw2、router进行ospf宣告

lsw1：
[lsw1]ospf 1 router-id 1.1.1.1——设置router-id为1.1.1.1
[lsw1-ospf-1]area 0
[lsw1-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255——由于私网网段划分为172.16.0.0 因此对172.16.0.0进行area 0处进行宣告
[lsw1-ospf-1]silent-interface all
[lsw1-ospf-1]undo silent-interface Vlanif 3
[lsw1-ospf-1]undo silent-interface Eth-Trunk 0
lsw2：
[lsw2]ospf 1 router-id 2.2.2.2
[lsw2-ospf-1]area 0
[lsw2-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255
router：
[Huawei]ospf 1 router-id 3.3.3.3
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255

十三、对私网路由器进行nat配置

[Huawei]acl 2000
[Huawei-acl-basic-2000]rule 5 permit source 172.16.0.0 0.0.255.255
[Huawei-acl-basic-2000]int g0/0/0
[Huawei-GigabitEthernet0/0/0]nat outbound 2000
 Info: The NAT address pool is empty

十四、配置公网ISP

[Huawei]int
[Huawei]interface e0/0/0
[Huawei-Ethernet0/0/0]ip add
[Huawei-Ethernet0/0/0]ip address 12.0.1.2 24
[Huawei-Ethernet0/0/0]q
[Huawei]interface LoopBack 0
[Huawei-LoopBack0]ip address 1.1.1.1 24

十五、在router上配置缺省

[Huawei]ip route-static 0.0.0.0 0 12.0.1.2

十六、检验

1、是否开启DHCP服务
PC1:
PC>ipconfig

Link local IPv6 address...........: fe80::5689:98ff:fe6c:6aef
IPv6 address......................: :: / 128
IPv6 gateway......................: ::
IPv4 address......................: 172.16.1.125
Subnet mask.......................: 255.255.255.128
Gateway...........................: 172.16.1.126
Physical address..................: 54-89-98-6C-6A-EF
DNS server........................: 114.114.114.114
                                    8.8.8.8
PC2:
PC>ipconfig

Link local IPv6 address...........: fe80::5689:98ff:fe66:20a5
IPv6 address......................: :: / 128
IPv6 gateway......................: ::
IPv4 address......................: 172.16.1.253
Subnet mask.......................: 255.255.255.128
Gateway...........................: 172.16.1.254
Physical address..................: 54-89-98-66-20-A5
DNS server........................: 114.114.114.114
                                   8.8.8.8

…(以下的PC也可以，此处省略)

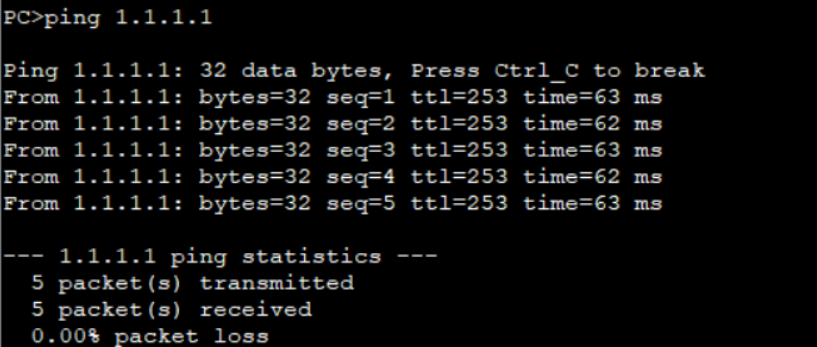

2、ping通ISP的环回地址

在这里插入图片描述

养猪场网络工程师
关注
  • 5
    点赞
  • 踩
  • 4
    收藏
    觉得还不错? 一键收藏
  • 3
    评论
网络综合大大大大实验配置
认真学习
04-02 563
①先配置交换机1、2、3、4的VLAN和接口类型 （两个三层交换连接路由器的接口记得加入VL 100/P l a-p d v 100；以及配置VL虚拟地址） ②mstp生成树（在交换机1、2、3、4配置） ③链路聚合（并在实例中配置接口345的类型） （记得在两个三层交换分别ETH-trunk 1里敲P L t-P t a v a） ④配置vrrp（在交换机1和2中v10 20 30 40 ） ⑤配置所有路由器的IP地址和回环接口 ⑥DHCP服务器（交换机5） DHCP中继服务器（交换机6） 静态路由 ①.
第一天。。。
m0_57702598的博客
12-30 244
静态路由第一天大实验
计算机网络实验_三层架构企业网络_基于Cisco Packet Tracer模拟器
07-02
本网络拓扑图主要由两个部分组成：企业网络、模拟外部网络即模拟Internet网络。具体说明如下： （1）为了便于观察，简化了企业网络的三层架构拓扑，将核心层与汇聚层合并，因此在拓扑图上看到的企业网络是由核心层/汇聚层和接入层构成的。 （2）因本实验重点观察企业网络内部节点间的通信情况，因此极大地简化了模拟Internet网络，仅使用一台路由器Internet_R和一台服务器模拟Internet网络。 （3）企业网络采用VLAN技术，按部门职能划分为两个VLAN：销售部为VLAN2， 研发部为VLAN3；企业网络内各VLAN间路由由三层交换机即拓扑图中名为L3SW_1和L3SW_2的交换机实现； （4）企业网络设计双核心拓扑，使用生成树协议避免环路问题；同时，在两台三层交换机上配置HSRP（路由热备份协议），实现负载均衡和冗余备份。
HCIA（完结）NAT理论与实验
最新发布
m0_63050933的博客
05-18 489
NAT理论与实验
网络工程组网综合实验-校园网的搭建（链路聚合、PAT、扩展ACL、动态路由）
汝严君
12-12 3671
（1）校园核心交换机的链路汇聚：“校园网核心交换机”上需要设置4组聚合端口，即，gig1/0/2和gig1/0/3组合为聚合端口4对应于“行政楼汇聚交换机”，gig1/0/4、gig1/0/5和gig1/0/6组合为聚合端口1对应于“教学楼汇聚交换机”，gig1/0/7、gig1/0/8和gig1/0/9组合为聚合端口2对应于“学生宿舍汇聚交换机”，gig1/0/10和gig1/0/11组合为聚合端口3对应于“网管机房服务器汇聚交换机”。每层楼交换机上联汇聚交换机的端口需要设置为Tag模式。
网络入门-三层架构综合实验
不定期分享一些自己的学习笔记
10-20 495
网络入门-三层架构综合实验
网络 （三层交换）实验
Lachewuxian的博客
08-23 98
一个交换机 两个不同vlan 之间的通信 实验2：两个交换机 涉及中继链路的 联通 实验3 单臂路由的通信 路由器需要创建虚拟接口 实验4 三层交换 交换机和路由器的相结合 三层交换机连接网络设置需要设置IP地址，只能选择access 。不需要配置IP地址，可以使用trunk 不同网段之间需要配静态路由 下图pc1 和pc2 不是一个网段不是末梢网络 末梢网络配
西南科技大学-计算机网络实验报告
04-08
理论课部分与实验紧密相连，学生需要掌握网络的理论知识，包括网络拓扑结构、数据编码与传输、网络设备如路由器和交换机的工作原理等。理论知识为实验提供了坚实的理论基础，而实验则让理论知识得以实践，两者...
园区网三层架构小型实验
03-23
园区网三层架构小型实验
合肥工业大学计算机网络三次实验
06-09
本实验“合肥工业大学计算机网络三次实验”显然旨在帮助学生深入理解和掌握这些概念。实验内容包括了网络数据包的捕获（抓包）以及使用Python进行网络通信，这两个主题都是计算机网络实践操作中不可或缺的部分。 ...
西工大计算机网络实验四.docx
11-07
【西工大计算机网络实验四】的实验主要围绕着IP分组的解析展开，旨在让学生深入理解IP分组的基本结构和IP协议的功能。实验中，学生需要通过编程实现抓取和解析网络中的IP数据包，同时也涉及到了TCP的三次握手过程。 ...
三层网络架构源代码实现
03-27
简单的三层网络架构代码实现，里面自带sqlite数据库，如果想正常运行，需要将sqlite的想关DLL库到windows根目录，然后将数据库控件连接到正确的数据库地址就可以了。
计算机网络实验报告 三层交换机,网络实验报告 路由器配置
weixin_35657099的博客
07-09 2559
课程名称 计算机网络 实验名称 路由器的配置 姓 名 学 号 专业班级，实验日期 成 绩 指导老师，一、实验目的，1，2，3，4．理解动态路由协议OSPF 的基本特点和分组类型，5．学会在路由器(三层交换机)上查看、分析路由表的方法，二、实验设备，静态路由配置...
网络三层架构实验
weixin_48165227的博客
01-21 357
1 首先搭建好拓扑结构 2 VRRP/STP/VLAN/DHCP均可使用 （1） STP SW1 stp instance 1 root primary stp instance 2 root secondary cluster enable ntdp enable ndp enable drop illegal-mac alarm dhcp enable diffserv domain default stp region-configuration region-name a instance 1 .
华为----园区网络三层架构实验
mh007的博客
03-24 6924
园区网络三层架构 随着企业信息化建设不断深入，企业的生产业务系统、经营管理系统、办公自动化系统均得到大力发展，对于企业园区网的建设要求越来越高。传统园区网建设初期往往面临如下问题： 1、网络架构较为混乱，不便于扩容和维护管理 2、 网络可靠性规划不合理，影响企业生产和经营管理、造成投资浪费 3、网络信息安全存在隐患 4、无法满足日益增长的网络业务需求 5、缺乏简单有效的网络管理系统，企业IT网络运维部门面临很大压力 园区网络结构多趋向于模块化、结构化，接入层按接入人数或者部门划分。 网关多放在汇聚层 接入
IP NAT常见误解笔记
weixin_33845881的博客
08-06 377
NAT是解决公网地址不够用大家最熟悉的网络技术之一，而NAT最依赖的是NAT translation表项，至于NAT的概念和背景这里不再解释，网络上有很多关于此的类似介绍，自己搜索即可。下面主要是针对大家对NAT的一些误解进行分析。误解一：inside和outside大家常规的理解可能认为inside就是指私网；outside就是公网。正解一：inside和outside是在接口上用户自己定义的，...
Auto NAT
RobertBaker的专栏
08-24 1883
From FreeSWITCH Wiki   说明 FreeSWITCH的自动穿透机制使用NAT-PMP或者UPnP发现外部IP地址（externalIPaddress），不再需要搜寻STUN服务。实现NAT功能的设备（如路由器等）必须支持UPnP或NAT-PMP，以便FreeSWITCH的自动穿透机制正常使用。在自动穿透机制正常运转后，要做的只是简单的配置一下sipprofile文件。
网络(三) 之 网络地址转换NAT(使用Cisco Packet Tracer模拟)
热门推荐
jrymos软件工作室
06-04 4万+
推荐书籍《奠基计算机网络》pkt文件链接: http://pan.baidu.com/s/1eSuyQHW应用场景NAT的最初目的是允许将私有IP地址映射到公网(合法的Internet IP) 地址的,以此来减缓IP地址空间的消耗NAT使用场景: - 需要连接Internet,但是你的主机没有公网IP地址 - 更换了一个新的ISP,需要重新组织网络 - 需要合并两个具有相同网络地址的内
网络三层分层模型的功能分布
weixin_34194551的博客
06-15 3209
在大型组织中，通常会看到由许多位置，设备，服务和协议组成的庞大而复杂的网络。管理这些网络并对其进行故障排除可能会很麻烦。除了随着技术的发展，网络也必须发展。对复杂的网络进行更改通常很困难。思科凭借其在网络设备方面的多年经验以及管理自己的网络，定义了三层分层模型。该模型提供了一种构建网络的分层模块化方法，可以轻松实现，管理，扩展和排除网络故障。 该模型将互联网络分为以下三个层次：核心层汇聚层访问层这...
三层网络架构实验真机实验
08-25
根据引用中提到的实验情况，这次三层网络架构实验与标准的三层架构相似，但也有一些差异。另外，线路较多，需要选择好备份线路，以避免绕路和资源浪费。 在这次实验中，引用提到将网关放置在汇聚层设备上，这样可以减轻核心层交换机的负担，并加快核心层交换机的工作效率。 根据引用中的实验要求，内网IP地址为172.16.0.0/16，SW1和SW2之间需要进行备份的VRRP、STP、VLAN和TRUNK设置，并且所有计算机都使用DHCP获取IP地址。 因此，通过这个实验，可以对三层网络架构进行真机实验，包括使用VRRP实现备份，优化核心层交换机工作效率，并通过使用DHCP为计算机分配IP地址来实现网络连接。<span class="em">1</span><span class="em">2</span><span class="em">3</span> #### 引用[.reference_title] - *1* *2* [三层架构实验以及当天总结](https://blog.csdn.net/wwyyh/article/details/120706357)[target="_blank" data-report-click={"spm":"1018.2226.3001.9630","extra":{"utm_source":"vip_chatgpt_common_search_pc_result","utm_medium":"distribute.pc_search_result.none-task-cask-2~all~insert_cask~default-1-null.142^v93^chatsearchT3_1"}}] [.reference_item style="max-width: 50%"] - *3* [三层架构实验](https://blog.csdn.net/qq_51415379/article/details/126311631)[target="_blank" data-report-click={"spm":"1018.2226.3001.9630","extra":{"utm_source":"vip_chatgpt_common_search_pc_result","utm_medium":"distribute.pc_search_result.none-task-cask-2~all~insert_cask~default-1-null.142^v93^chatsearchT3_1"}}] [.reference_item style="max-width: 50%"] [ .reference_list ]

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 3
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
