运放电路的知识点（一）

1、运放的外观：

    一般是双列直插式的外观（DIP）

2、运放的原理

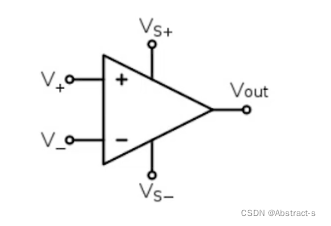

（1）共有五个引脚：电源的正负极引脚，正输入和负输入引脚以及输出引脚

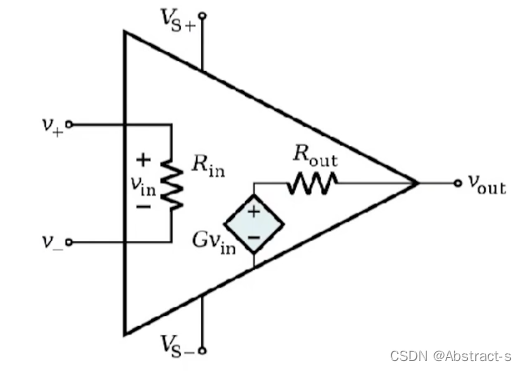

（2）输入一个电压，在输入电阻两端会产生一个电压差，输入电阻非常大。通过压控电压源放大，通过输出电阻输出。

（3）不外接反馈时，相当于一个电压比较器，工作在非线性状态，比较+-大小。如果+比-大，则输出端输出一个几乎接近于正的电压源的电压值，如果-比+大，则输出端会输出一个接近于-电压源的电压值。

（4）加入不同的反馈，就是构成不同的数学关系，故称为运放放大器。

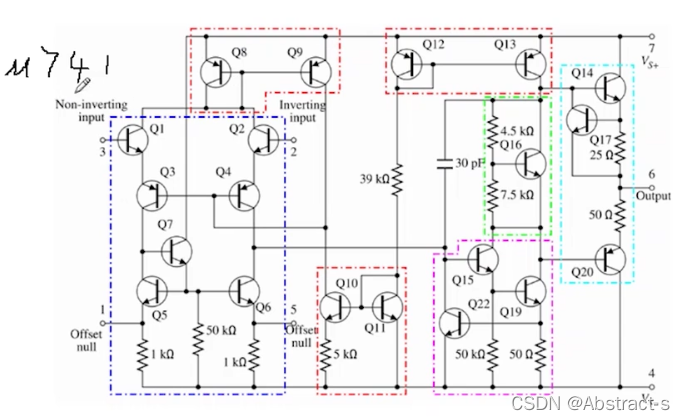

（5）最典型的运放原理图：M741

三个红色框：都是电流源，相当于整个电路的支点

左下角蓝色框：Q1、Q2、Q3、Q4相当于复合管，构成了差分放大电路的输入端，Q7用来消除共模信号，Q5、Q6以及下面的三个电阻，一方面是用来使得运放（差分放大点路）工作在放大区，另一方面是用来稳定电路的静态工作点的。

右下角紫色框：两级共射的一个放大电路

右边青色框：Q17用来保护Q14电路，整个电路类似于推挽功放电路，提高输出功率。

绿色框：保持Q14和Q20的PN结处于导通状态，用来消除Q14和Q20电路的交越失真。

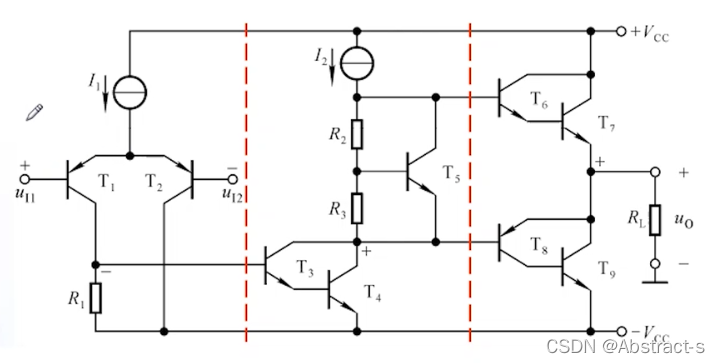

将以上电路简化之后：

左：输入端的电流源I1，起到抑制共模信号的作用。所以通过下边两个晶体管T1和T2的电流也是固定的，比如输入一个共模信号，左右都是+1V，由于电流固定，所以没有影响；反之输入一个差模信号，比如+1和-1V的电压时，左右电流一个就会增大，一个减小，而总的电流源电流保持不变。所以此处的差分放大电路主要是放差抑共的作用。

中：中间级的放大电路。下边是一个复合管，上边是一个用来消除交越失真的电路，实际上，通过T5的电流非常小，所有的电流几乎都通过两个电阻。

右：推挽功放的一个输出电路。

3、运放的参数和特性

运放主要的参数：开环电压增益、输入失调电压、输入失调电流、共模抑制比20log（差模增益/共模增益）

4、运放的应用

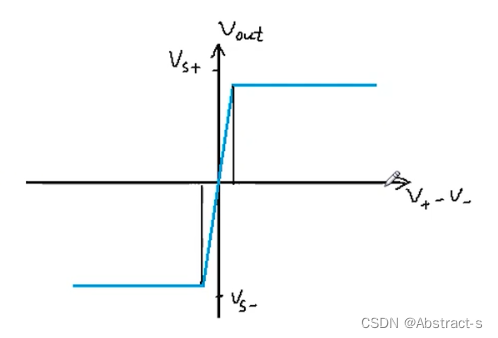

运放的输入输出特性曲线：

加入一个反馈电路，使得运放工作在线性区间，满足虚短虚断条件。

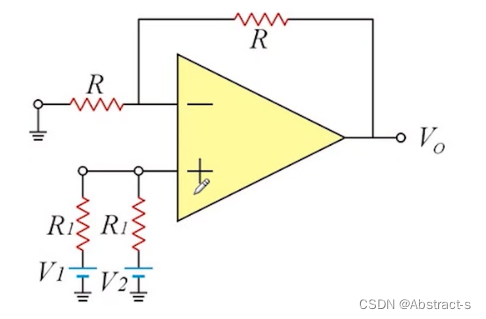

（1）典型的反馈：

虚短：+、-之间的电位约等于相等。

虚断：+、-引脚相当于断路。
