OCL（对象约束语言）简易教程

与你如初见

于 2020-05-16 14:25:34 发布

阅读量1.7w

点赞数 13

文章标签： uml 面向对象编程软件工程师

本文链接：https://blog.csdn.net/yuniruchujian/article/details/106144354

版权

OCL（对象约束语言）始于1995年，最初作为UML的补充，用于克服图形表示的局限性，现已成为模型驱动工程的关键。OCL不仅是一种约束语言，也是一种查询语言，支持不变量、前提、后置、派生等多种约束类型。它在模型层级中广泛应用，从元模型到对象级别，用于规范、验证和转换。OCL的类型包括基本类型和集合类型，支持丰富的集合操作。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

OCL的发展历史

OCL（Object Constraint Language，对象约束语言）最初是对UML的补充，其目的是在精确指定系统的详细设计方面克服UML图形表示的局限性。在Why you need to learn OCL中指出，一个完整的模型是需要OCL的，而UML或者其他图形语言只是完整而精确模型的冰山一角，如下图所示。

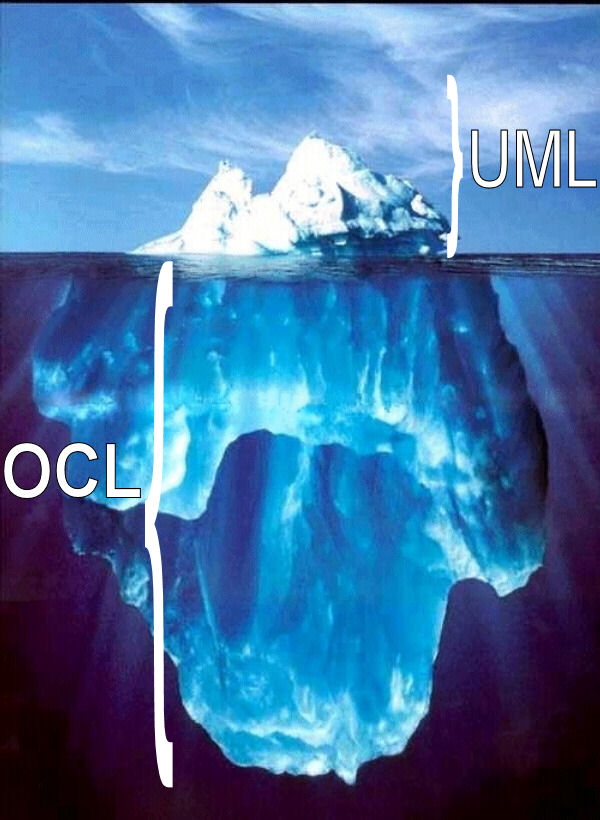

冰山一角

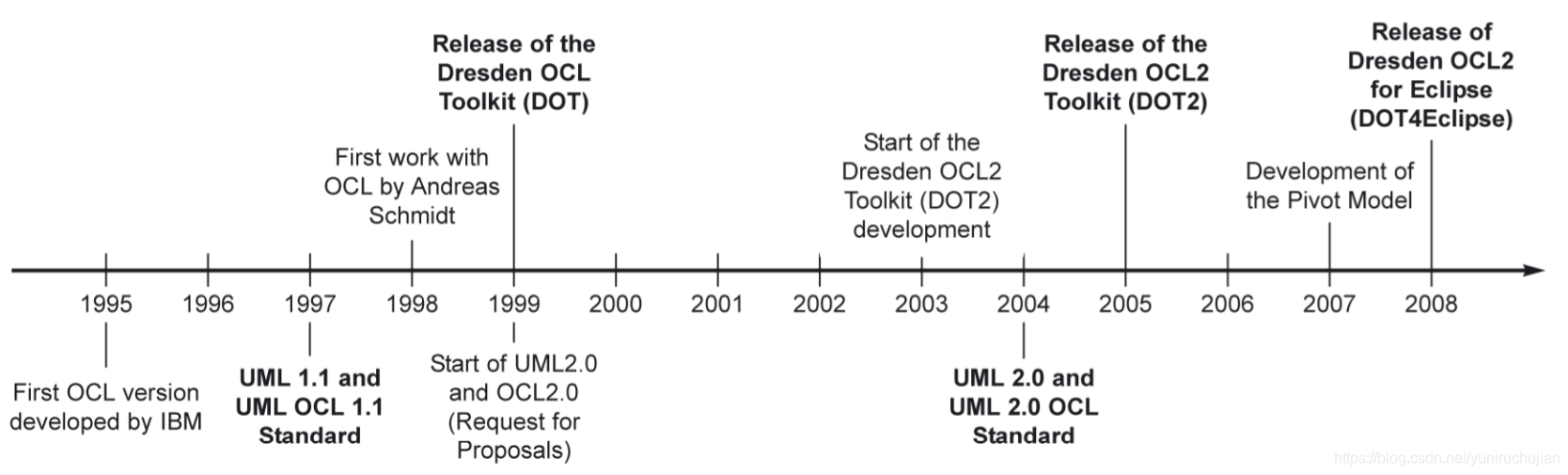

OCL最早是在1995年在IBM内部开发的，是Syntropy方法中一种表达语言的发展。OCL的工作是与ObjectTime Limited提出的一项联合提案的一部分，该提案是由对象管理组（OMG）发行的一种标准的面向对象的分析和设计语言。于1997年集成到UML标准中（1.1版本）。

OCL_history

最初，OCL仅用作UML的约束语言，但很快扩展了它的范围，现在OCL已成为任何模型驱动工程（MDE）技术的关键组成部分，成为表示各种（元）模型的默认语言。

OCL的一些特性

既是约束语言，也是查询语言
宣言式语言
无副作用
强类型语言

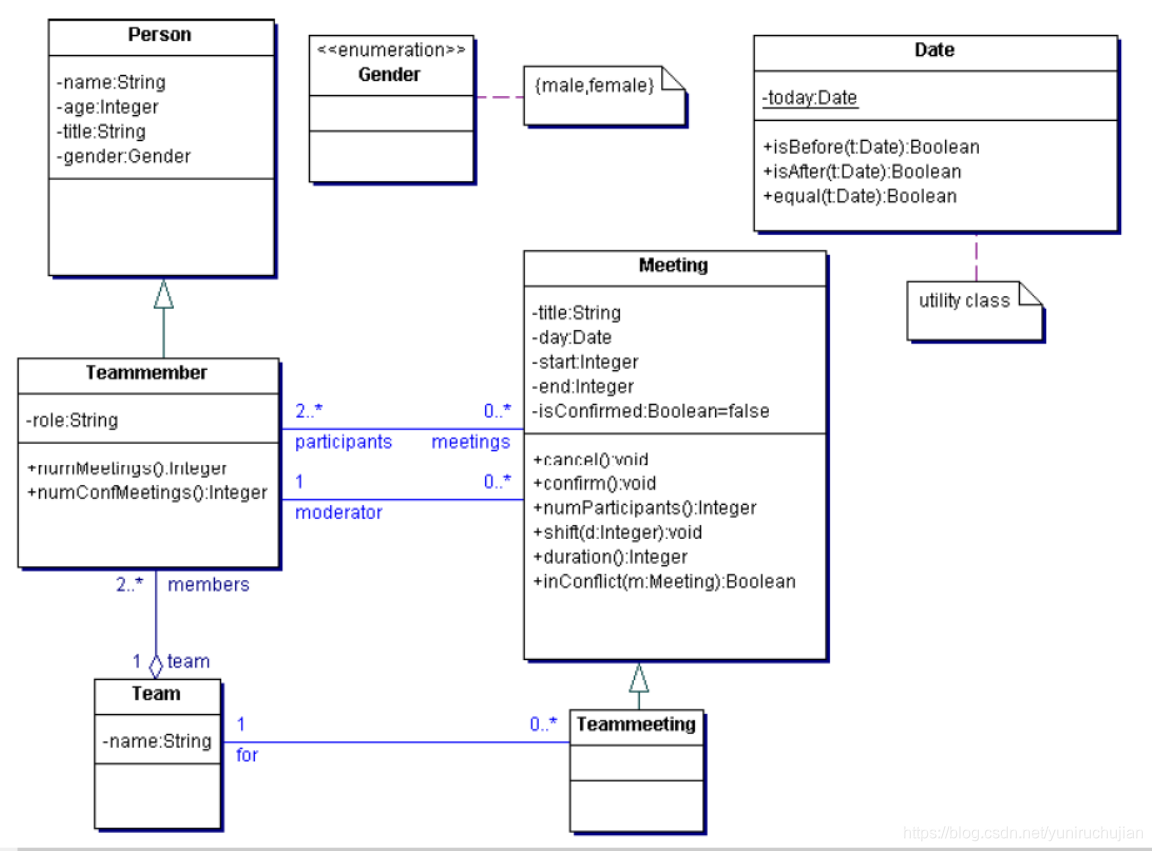

OCL约束的常见类型

什么是约束（Constraint）？

定义：“约束是面向对象的模型或系统中对一个或多个值的限制”。

约束在类的层面规定，但是其语义在对象的层面进行解释。
一般规定在UML模型（UML图的集合）的上下文（context）中。

1.不变量（Invariant）

定义：不变量约束是在指定对象的整个生命周期都需要满足的约束。

语法：

context <classifier>
inv [<constraint name>]: <Boolean OCL expression>

示例：

描述会议结束时间大于开始时间的约束：

context Meeting inv: self.end > self.start

由于self总是指向约束被评估的对象，因此可以省略self，上式等价于：

context Meeting inv: end > start

我们可以对这条约束进行命名：

context Meeting inv startEndConstraint:
self.end > self.start

2.前提（Precondition）

定义：执行操作（operation）前应该满足的条件。

语法：

context <classifier>::<operation> (<parameters>)
pre [<constraint name>]: <Boolean OCL expression>

示例：

会议shift()操作的前提：

context Meeting::shift(d:Integer)
pre: self.isConfirmed = false and d>0

3.后置（Postcondition）

定义：在操作执行后必须满足的条件。

用来描述一个操作的实际影响

语法：

context <classifier>::<operation> (<parameters>)
post [<constraint name>]: <Boolean OCL expression>

示例：

会议duration()操作后得到result的值：

context Meeting::duration():Integer
post: result = self.end – self.start

会议confirm()操作后isConfirmed属性值为true：

context Meeting::confirm()
post: self.isConfirmed = true

@pre表示执行操作前的值，只能用在后置约束中：

context Meeting::shift(d:Integer)
post: start = start@pre +d and end = end@pre + d

通讯也只用在后置约束中，使用已经发送“^”运算符

context Subject::hasChanged()
post: observer^update(2,4)
    /* standard observer pattern:
    results in true if an update message with arguments 2 and 4
    was sent to the observer object during execution of the
    operation hasChanged()
    */

4.派生（derive）（OCL2中添加）

派生属性：

context Team::size:Integer
derive:members->size()

派生关联，定义一个会议集合，其中的会议彼此冲突：

context Meeting::conflict:Set(Meeting)
derive: select(m|m<>self and self.inConflict(m))

5.初始化（init）（OCL2中添加）

示例：

context Meeting::isConfirmed : Boolean
init: false

context Teammember:meetings : Set(Meetings)
init: Set{}

6.定义局部变量（let）

一般用于复杂表达式中，定义局部变量：

context Meeting inv:
    let noConflict : Boolean =
        participants meetings participants.meetings-> forAll(m|m<>self and
        m.isConfirmed implies not self.inConflict(m))
    in isConfirmed implies noConflict

7.定义新的属性和操作（def）（OCL2中添加）

类似于let，便于在其它约束中重用OCL表达式：

context Meeting context Meeting
    def: noConflict : Boolean =
        participants.meetings->forAll(m|m<>self and
        m.isConfirmed implies not
        self.inConflict(m))

8.包（package）

package是对作用范围进行了约束：

package MeetingExample
context Meeting::isConfirmed : Boolean
init: false init: false
context Teammember:meetings : Set(Meetings)
init: Set{}
..
endpackage

OCL的类型

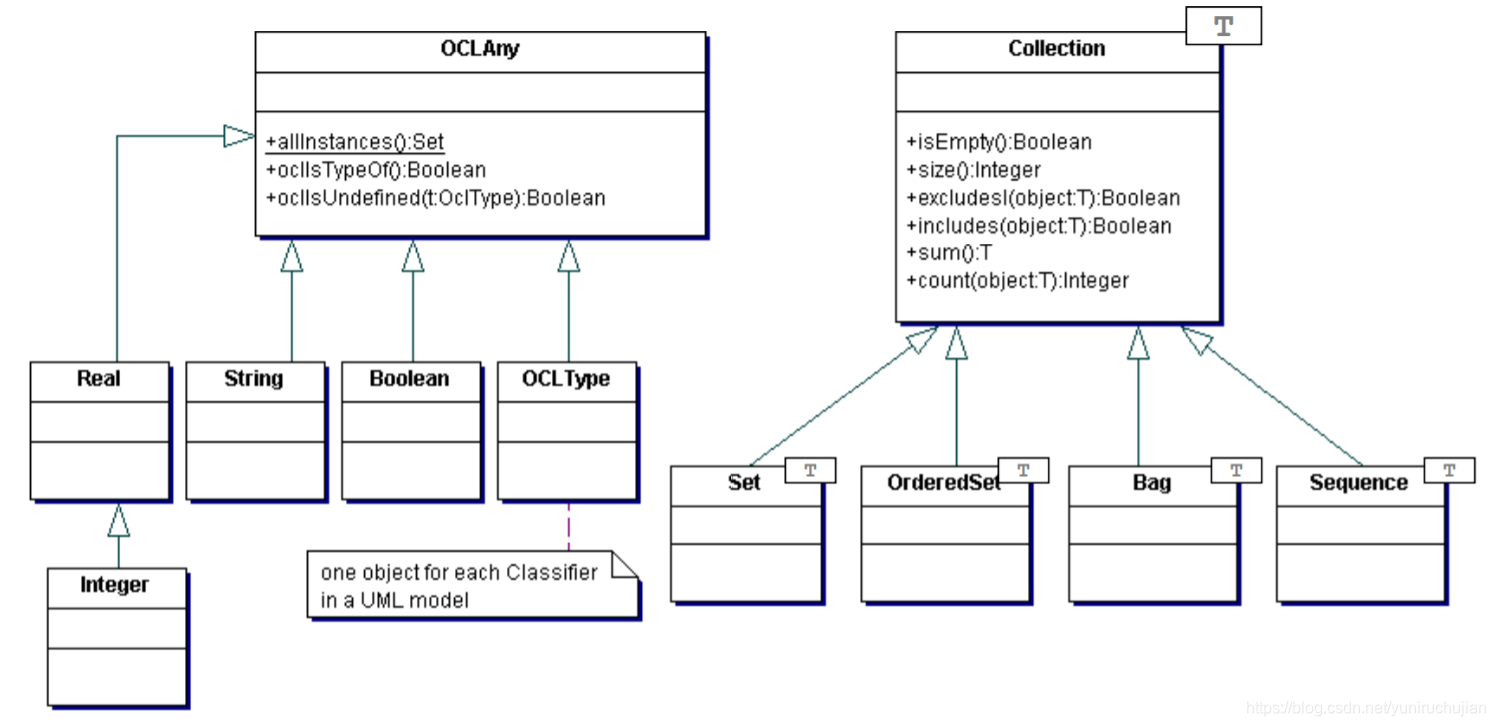

之前提到OCL是强类型语言，OCL的类型包括基本类型和集合类型，如下图。

OCL_type

基本类型：Boolean、Integer、Real、String

集合类型：Set、OrderedSet、Bag、Sequence

图中OCLType是用户定义类型。

集合类型包含以下操作：

等于（=）和不等于（<>）
转换（asBag(), asSet(), asOrderedSet(), asSequence()）
including(object)和excluding(object)
flatten()
一些通用的集合操作（union, intersection, minus, symmetricDifference）
仅适用于排序集合（OrderedSet, Sequence）的操作（如first(), last(), indexOf()）
循环操作（any, collect, exists, isUnique, one, select, reject, sortedBy）

OCL的常见使用场景

模型层级	示例
M2（元模型）	-OMG标准中WFR的规范 -定义DSL的建模指导 -模型转换的规范
M1（模型）	-模型验证（CASE工具） -评估建模指导 -执行模型转换
M1（模型）	-商业规则/约束的规范 -测试用例的规范
M0（对象）	-评估商业规则/约束 -测试

示例：

OMG标准中WFR的规范，如泛化关系不允许成环：

context Classifier inv:
not self.allParents->includes( )

定义DSL的建模指导，如Java语言中不允许多继承：

context Classifier inv SingleInheritance:
self.generalization->size()<= 1

一些值得一看的资料

OCL是一门值得仔细研究的语言，目前它的使用范畴也远超其初衷，本文只是浮光掠影地概述了一些基本概念，要想深入理解OCL还需要进一步学习研究。

[1] Warmer, J., Kleppe, A.: The Object Constraint Language. Precise Modeling with UML. Addison-Wesley, 1999
[2] Warmer, J., Kleppe, A.: The Object Constraint Language. Second Edition.Getting Your Models Ready For MDA. Addison-Wesley, 2003
[3] OMG UML specification,www.omg.org/technology/documents/modeling_spec_catalog.htm#UML
[4] OMG UML 2.0 OCL,www.omg.org/technology/documents/formal/ocl.htm
[5] Heinrich Hußmann: Formal Specification of Software Systems. Course, 2000, Technische Universität Dresden
