linux内存管理---虚拟地址、逻辑地址、线性地址、物理地址的区别(一)
这篇文章中介绍了四个名词的概念,下面针对四个地址的转换进行分析CPU将一个虚拟内存空间中的地址转换为物理地址,需要进行两步(如下图):
首先,将给定一个逻辑地址(其实是段内偏移量,这个一定要理解!!!),CPU要利用其段式内存管理单元,先将为个逻辑地址转换成一个线程地址,
其次,再利用其页式内存管理单元,转换为最终物理地址。
这样做两次转换,的确是非常麻烦而且没有必要的,因为直接可以把线性地址抽像给进程。之所以这样冗余,Intel完全是为了兼容而已。
CPU段式内存管理,逻辑地址如何转换为线性地址
一个逻辑地址由两部份组成,段标识符: 段内偏移量。段标识符是由一个16位长的字段组成,称为段选择符。其中前13位是一个索引号。后面3位包含一些硬件细节,如图
最后两位涉及权限检查,这里不包含。

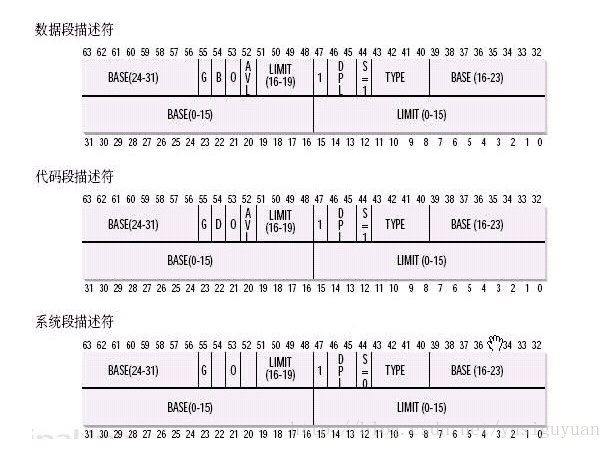

索引号,或者直接理解成数组下标——那它总要对应一个数组吧,它又是什么东东的索引呢?这个东东就是“段描述符(segment descriptor)”,呵呵,段描述符具体地址描述了一个段(对于“段”这个字眼的理解,我是把它想像成,拿了一把刀,把虚拟内存,砍成若干的截——段)。这样,很多个段描述符,就组了一个数组,叫“段描述符表”,这样,可以通过段标识符的前13位,直接在段描述符表中找到一个具体的段描述符,这个描述符就描述了一个段,我刚才对段的抽像不太准确,因为看看描述符里面究竟有什么东东——也就是它究竟是如何描述的,就理解段究竟有什么东东了,每一个段描述符由8个字节组成,如下图:
这些东东很复杂,虽然可以利用一个数据结构来定义它,不过,我这里只关心一样,就是Base字段,它描述了一个段的开始位置的线性地址。
Intel设计的本意是,一些全局的段描述符,就放在“全局段描述符表(GDT)”中,一些局部的,例如每个进程自己的,就放在所谓的“局部段描述符表(LDT)”中。那究竟什么时候该用GDT,什么时候该用LDT呢?这是由段选择符中的T1字段表示的,=0,表示用GDT,=1表示用LDT。
GDT在内存中的地址和大小存放在CPU的gdtr控制寄存器中,而LDT则在ldtr寄存器中。
