《操作系统导论》 知识总结 第15章 机制：地址转换

实现 CPU 虚拟化时，我们遵循的一般准则被称为受限直接访问（Limited Direct Execution，LDE）。即让程序运行的大部分指令直接访问硬件，只在一些关键点（如进程发起系统调用或发生时钟中断）由操作系统介入来确保“在正确时间，正确的地点，做正确的事”。

高效和控制是现代操作系统的两个主要目标。

为了高效地实现内存虚拟化，并提供应用程序所需的灵活性，我们利用基于硬件的地址转换技术。通过该技术，硬件对每次内存访问进行处理（即指令获取、数据读取或写入），将指令中的虚拟地址转换为数据实际存储的物理地址。在每次内存引用时，硬件都会进行地址转换，将应用程序的内存引用重定位到物理内存中实际的位置。

当然，仅仅依靠硬件不足以实现虚拟内存，因为它只是提供了底层机制来提高效率。操作系统必须在关键的位置介入，设置好硬件，以便完成正确的地址转换。因此它必须管理内存，记录被占用和空闲的内存位置，并明智而谨慎地介入，保持对内存使用的控制。

假设

我们对内存虚拟化的第一次尝试非常简单，先假设用户的地址空间必须连续地放在物理内存中。为了简单，我们假设地址空间不是很大，即小于物理内存。最后，假设每个地址空间的大小完全一样。在后续章节的讨论中，我们会逐步地放宽这些假设，从而得到现实的内存虚拟化。

一个例子

为了更好地理解地址转换，我们先来看一个例子。假设我们有如下代码，它从内存中加载一个值，对它加3，再将它放回内存。

void func() {
    int x ;
    x = x + 3;
    ...
}

编译器将这段代码转化为汇编语句，可能像下面这样。它假定x的地址已经存入寄存器ebx，之后通过movl指令将这个地址的值加载到通用寄存器eax，下一条指令对eax的内容加3，最后一条指令将eax中的值写回到内存的同一位置。

128: movl 0x0(%ebx), %eax    ;load 0+ebx into eax
132: addl $0x03, %eax        ;add 3 to eax register
135: movl $eax, 0x0(%ebx)    ;store eax back to mem

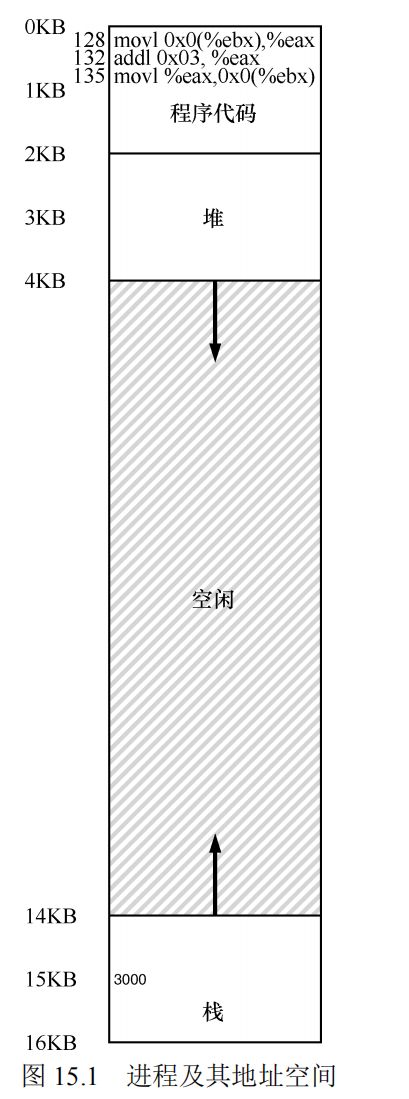

假设该进程的地址空间如下所示，可以看到代码和数据都位于进程的地址空间，3条指令序列位于地址128，变量x的值位于地址15KB，其初始值为3000。

如果这3条指令执行，从进程的角度来看，发生了以下几次内存访问：

• 从地址128获取指令
• 执行指令（从地址15KB加载数据）
• 从地址132获取命令
• 执行命令（没有内存访问）
• 从地址135获取指令
• 执行指令（新值存入地址15KB）

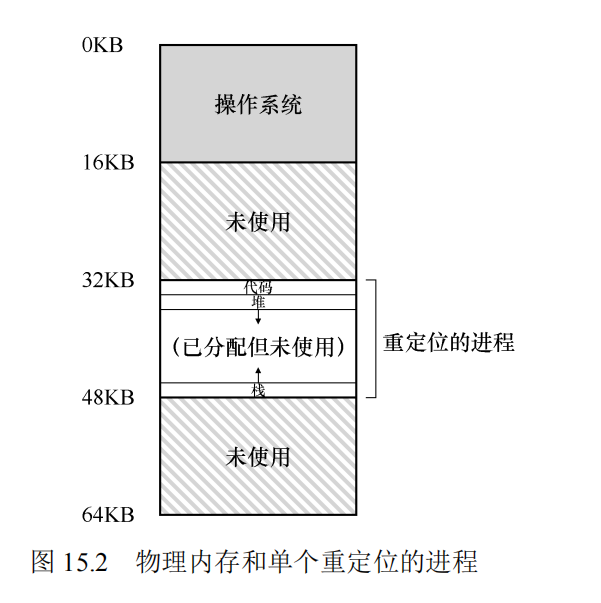

从程序的角度来看，它的地址空间从0开始到16KB结束，它包含的所有内存引用都应该在这个范围内。然而，对虚拟内存来说，操作系统希望将这个进程地址空间放在物理内存的其他位置，并不一定从地址0开始。因此我们遇到了如下问题：怎样在内存中重定位这个进程，同时对该进程透明？怎么样提供一种虚拟地址空间从0开始的假象，而实际上地址空间位于另外某个物理地址？下图展示了一个例子，说明这个进程的地址空间被放入物理内存后可能的样子。可以看到，操作系统将第一块物理内存留给了自己，并将上述例子中的进程地址空间重定位到从32KB开始的物理内存地址。剩下的两块内存空闲（16～32KB和48～64KB）。

动态（基于硬件）重定位

基于硬件的地址转换的第一次应用首次出现在时分机器中，思想很简单，称为基址加界限机制（base and bound），有时又称为动态重定位（dynamic relocation）。

每个 CPU 需要两个硬件寄存器：基址（base）寄存器和界限（bound）寄存器，有时称为限制（limit）寄存器。这组基址和界限寄存器，让我们能够将地址空间放在物理内存的任何位置，同时又能确保进程只能访问自己的地址空间。

采用这种方式，在编写和编译程序时假设地址空间从零开始。但是，当程序真正执行时，操作系统会决定其在物理内存中的实际加载地址，并将起始地址记录在基址寄存器中。在上面的例子中，操作系统决定加载在物理地址32KB的进程，因此将基址寄存器设置为这个值。

进程运行时所产生的所有内存引用，都会被处理器通过虚拟地址加上基址的方式转化为物理地址。

physical address = virtual address + base

进程中使用的内存引用都是虚拟地址（virtual address），硬件接下来将虚拟地址加上基址寄存器中的内容，得到物理地址（physical address），再发给内存系统。

举例来说，对于指令

128: movl 0x0(%ebx), %eax

程序计数器首先被设置为128。当硬件需要获取这条指令时，它先将这个值加上基址寄存器中的32KB(32768)，得到实际的物理地址32896，然后硬件从这个物理地址获取指令。接下来，处理器开始执行该指令。这时，进程发起从虚拟地址15KB的加载，处理器同样将虚拟地址加上基址寄存器内容（32KB），得到最终的物理地址47KB，从而获得需要的数据。

将虚拟地址转换为物理地址，这正是所谓的地址转换（address translation）技术。

界限寄存器为地址空间提供了访问保护。在上面的例子中，界限寄存器被置为16KB。如果进程需要访问超过这个界限或者为负数的虚拟地址，CPU将触发异常，进程最终可能被终止。界限寄存器的用处在于，它确保了进程产生的所有地址都在进程的地址“界限”中。界限寄存器通常有两种使用方式。

• 在一种方式中（像上面那样），它记录地址空间的大小，硬件在将虚拟地址与基址寄存器内容求和前，就检查这个界限。
• 另一种方式是界限寄存器中记录地址空间结束的物理地址，硬件在转化虚拟地址到物理地址之后才去检查这个界限。

基址寄存器配合界限寄存器的硬件结构是芯片中的（每个CPU一对）。有时我们将CPU的这个负责地址转换的部分统称为内存管理单元（Memory Management Unit，MMU）。随着我们开发更复杂的内存管理技术，MMU也将有更复杂的电路和功能。

转换示例

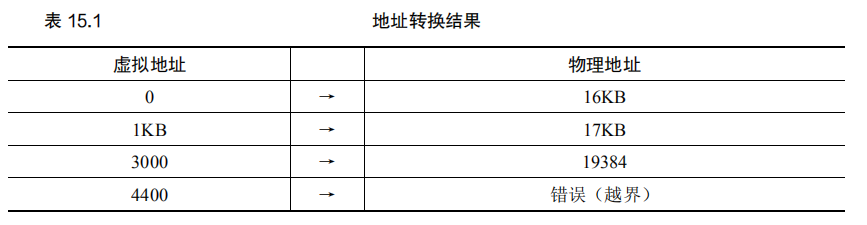

为了更好地理解基址加界限的地址转换的详细过程，我们来看一个例子。假设一个进程拥有4KB大小地址空间，它被加载到从16KB开始的物理内存中，一些地址转换结果见下图。

从例子中可以看到，通过基址加虚拟地址（可以看作是地址空间的偏移量）的方式，很容易得到物理地址。虚拟地址“过大”或者为负数时，会导致异常。

硬件支持：总结

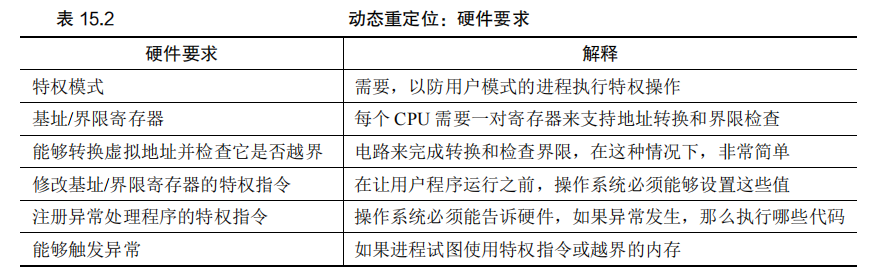

现在来总结一下需要的硬件支持（见下表）。首先，正如在CPU虚拟化的章节中提到的，我们需要两种CPU模式。操作系统在特权模式（或内核模式），可以访问整个机器资源。应用程序在用户模式运行，只能做有限的操作。只要一个位，也许保存在处理器状态字中，就能说明当前的CPU运行模式。在一些特殊的时刻（如系统调用、异常或中断），CPU会切换状态。

硬件必须提供基址和界限寄存器，因此每个CPU的内存管理单元都需要这两个额外的寄存器。用户程序运行时，硬件会转换每个地址，将用户程序产生的虚拟地址加上基址寄存器的内容。硬件也必须能检查地址是否有用，通过界限寄存器和CPU内的一些电路来实现。硬件也应该提供一些特殊的指令，用于修改基址寄存器和界限寄存器，允许操作系统在切换进程时改变它们。这些指令是特权指令，只有在内核模式下，才能修改这些寄存器。

在用户程序尝试非法访问内存（越界访问）时，CPU必须能够产生异常。在这种情况下，CPU应该阻止用户程序的执行，并安排操作系统的“越界”异常处理程序去处理。操作系统的处理程序会做出正确的响应，比如在这种情况下终止进程。类似地，如果用户程序尝试修改基址或者界限寄存器时，CPU也应该产生异常，并调用“用户模式尝试执行特权指令”的异常处理程序。CPU还必须提供一种方法，来通知它这些处理程序的位置，因此又需要另一些特权指令。

操作系统的问题

此部分建议看书上106-107页内容，比较详细，此处简单总结一下即可

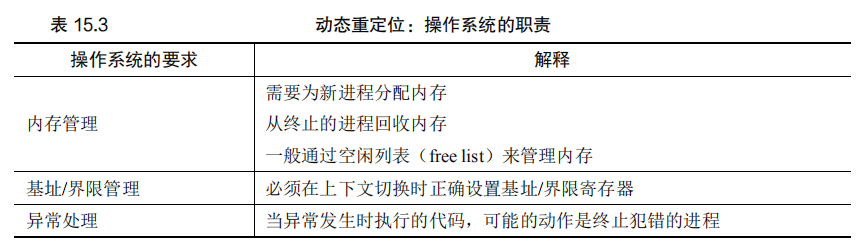

为了支持动态重定位，硬件添加了新的功能，使得操作系统有了一些必须处理的新问题。硬件支持和操作系统管理结合在一起，实现了一个简单的虚拟内存。具体来说，在一些关键的时刻操作系统需要介入，以实现基址和界限方式的虚拟内存，见下表。

1. 在进程创建时，操作系统必须采取行动，为进程的地址空间找到内存空间。
2. 在进程终止时（正常退出，或因行为不端被强制终止），操作系统也必须做一些工作，回收它的所有内存，给其他进程或者操作系统使用。
3. 在上下文切换时，操作系统也必须执行一些额外的操作。
4. 操作系统必须提供异常处理程序（exception handler），或要一些调用的函数，像上面提到的那样。操作系统在启动时加载这些处理程序（通过特权命）。

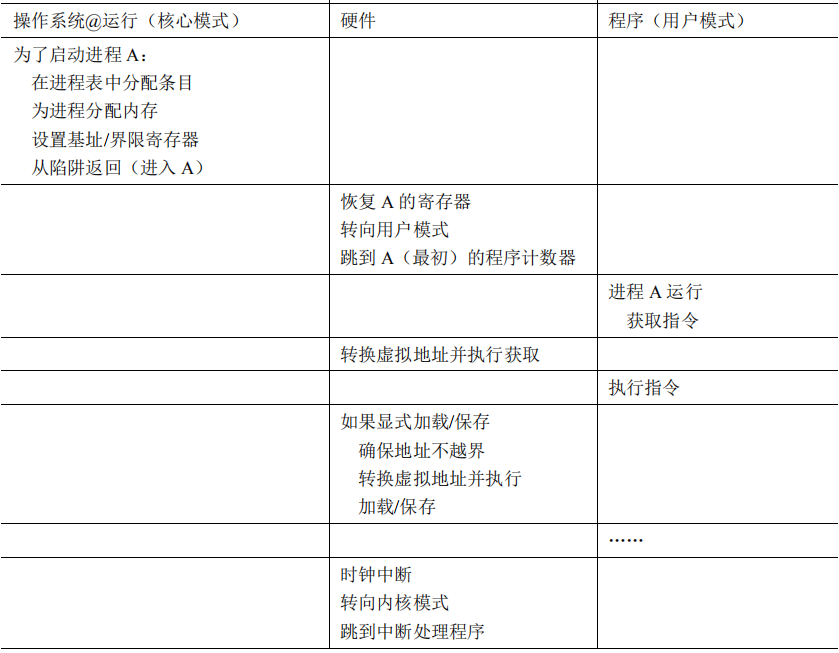

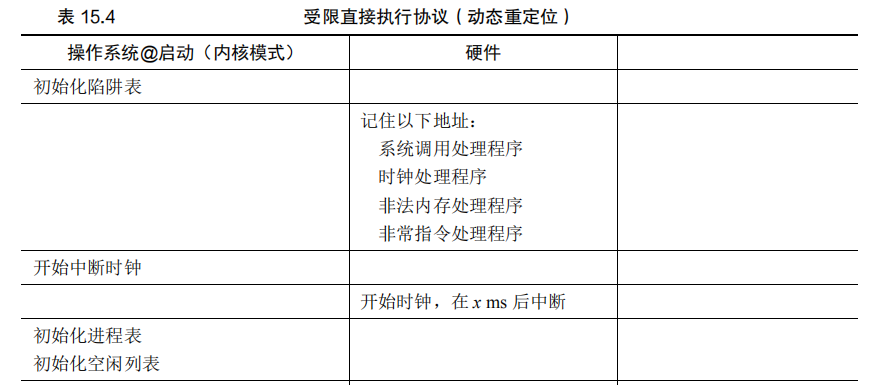

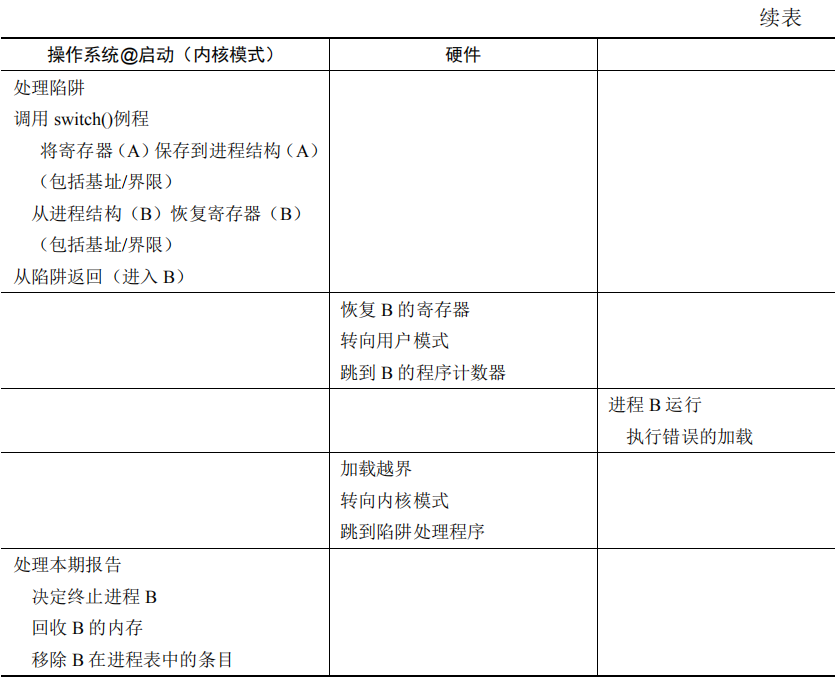

下面三幅图按时间线展示了大多数硬件与操作系统的交互。可以看出，操作系统在启动时做了什么，为我们准备好机器，然后在进程（进程A）开始运行时发生了什么。请注意，地址转换过程完全由硬件处理，没有操作系统的介入。在这个时候，发生时钟中断，操作系统切换到进程B运行，它执行了“错误的加载”（对一个非法内存地址），这时操作系统必须介入，终止该进程，清理并释放进程B占用的内存，将它从进程表中移除。从图中可以看出，我们仍然遵循受限直接访问的基本方法，大多数情况下，操作系统正确设置硬件后，就任凭进程直接运行在CPU上，只有进程行为不端时才介入。

小结

本章通过虚拟内存使用的一种特殊机制，即地址转换（address translation），扩展了受限直接访问的概念。利用地址转换，操作系统可以控制进程的所有内存访问，确保访问在地址空间的界限内。这个技术高效的关键是硬件支持，硬件快速地将所有内存访问操作中的虚拟地址（进程自己看到的内存位置）转换为物理地址（实际位置）。所有的这一切对进程来说都是透明的，进程并不知道自己使用的内存引用已经被重定位，制造了美妙的假象。

我们还看到了一种特殊的虚拟化方式，称为基址加界限的动态重定位。基址加界限的虚拟化方式非常高效，因为只需要很少的硬件逻辑，就可以将虚拟地址和基址寄存器加起来，并检查进程产生的地址没有越界。基址加界限也提供了保护，操作系统和硬件的协作，确保没有进程能够访问其地址空间之外的内容。保护肯定是操作系统最重要的目标之一。没有保护，操作系统不可能控制机器（如果进程可以随意修改内存，它们就可以轻松地做出可怕的事情，比如重写陷阱表并完全接管系统）。

遗憾的是，这个简单的动态重定位技术有效率低下的问题。例如，从图 15.2 （在上面）中可以看到，重定位的进程使用了从 32KB 到 48KB 的物理内存，但由于该进程的栈区和堆区并不很大，导致这块内存区域中大量的空间被浪费。这种浪费通常称为内部碎片（internal fragmentation），指的是已经分配的内存单元内部有未使用的空间（即碎片），造成了浪费。在我们当前的方式中，即使有足够的物理内存容纳更多进程，但我们目前要求将地址空间放在固定大小的槽块中，因此会出现内部碎片。所以，我们需要更复杂的机制，以便更好地利用物理内存，避免内部碎片。第一次尝试是将基址加界限的概念稍稍泛化，得到分段（segmentation）的概念，我们接下来将讨论。
