2.keil4 C51调试

Debug篇

1. 在C51程序中，很多bug肉眼不容易看出，这时候就需要使用keil的debug功能，debug

功能可以控制程序运行，查看变量的内容等。

1. Debug分为软件仿真和在线仿真，软件仿真就是电脑不需要连接单片机，keil可以模拟单片机运行；而在线仿真则需要连接单片机（前提是该单片机支持在线仿真），此时电脑控制单片机的运行，可以设置断点让程序停下来。
2. 在线仿真的优点是使程序在真实的环境中运行，比软件仿真更可靠，但不能保证100%可靠，毕竟有时候连续几天都调不好的一个bug，重启电脑就好了，这种东西谁说得准呢（手动狗头）。



软件仿真

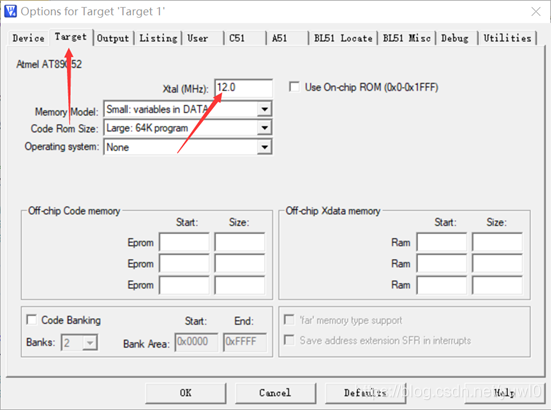

第一步：打开Options for Targe页面，进入Target选项，将Xtal(MHz)设置为所需的晶振频率。

第二步：进入Debug选项，选择Use Simulator(软件仿真)，若勾选Limit Speed to Real-Time，程序会按照设置的晶振频率运行，若不勾选，则电脑会按照自己的速度运行。点击OK

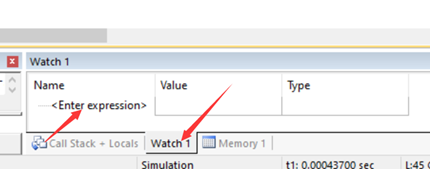

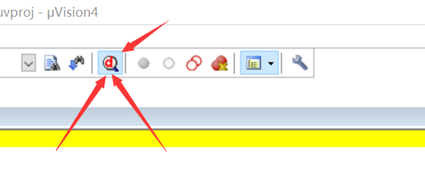

第三步：点击Debug选项，左上角View —> Watch Windows —> Watch1，在该窗口可添加变量，便于观察，但前提是必须是全局变量

在线仿真

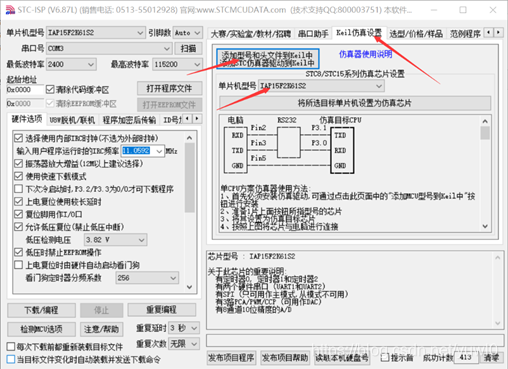

第一步：打开STC-ISP，选择单片机型号后，点击添加型号选项，选择Keil的安装目录（必须包含C51和UV4），安装Keil版本的仿真驱动

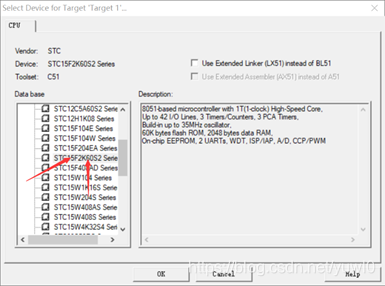

第二步：新建工程时弹出一个新界面，选择如图选项，然后选择单片机型号，以STC15F2K60S2为例

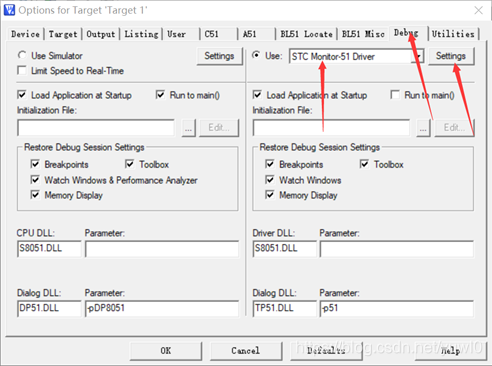

第三步：进入Debug选项，按照如图所示选择，点击Settings选择连接的COM口，波特率默认115200即可

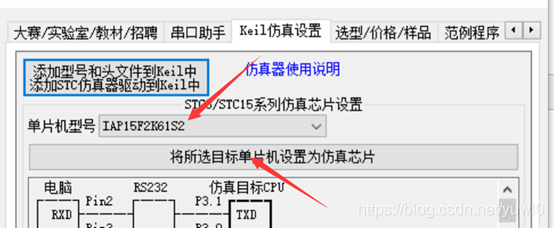

第四步：创建仿真芯片，将单片机连接电脑后，打开STC-ISP，选择单片机型号后，点击将所选目标单片机设置为仿真芯片，等待下载完成后即可在Keil中进行仿真，后续步骤与在线仿真相同。
